七氟丙烷气体灭火防排烟系统技术标

七氟丙烷有管网灭火系统技术方案xxxxxxxxxxxx有限公司2015年07月03日目录一、七氟丙烷气体自动灭火系统设计说明 (2)1.1.设计依据 (2)1.2.设计条件 (2)1.3.设计方案 (2)1.4.防护区的设置和系统要求 (2)1.5.安装要求 (4)1.6.验收 (5)1.7.系统和管网的设计与计算 (6)1.8.检查和保养 (7)1.9.注意事项 (8)1.10.灭火系统功能及动作原理程序方框图 (10)二、系统及管网平面图（见附件） (10)一、七氟丙烷气体自动灭火系统设计说明1.1.设计依据（1）GA400-2002《气体灭火系统及零部件性能要求和试验方法》中华人民共和国公共安全行业标准（2）GB50370－2005《气体灭火系统设计规范》国家标准（3）GB50263－2007《气体灭火系统施工及验收规范》国家标准（4）甲方提供的资料及图纸（5）北京利达海鑫灭火系统设备有限公司产品设计说明书1.2.设计条件（1）采用组合分配式灭火系统保护防护区（2）防护区为独立封闭空间（3）防护区内均设通风设备（4）灭火剂储瓶间应设置在防护区附近1.3.设计方案（1）防护区情况本工程共分2个气体灭火区,均位于三层机房。

第一气灭区为机房、空调区，面积为348.8平方米，高为4.4米；第二气灭区为电池电力室，面积为186.4平方米，高为4.4米；（2）灭火方式采用全淹没灭火方式，即在规定的时间内，喷射一定浓度的灭火剂药剂，使其在最短的时间内均匀地充满整个保护区，能将任意位置的火灾迅速扑灭。

（3）控制方式控制方式有自动，电气手动、机械应急手动操作三种，即在有人工作或值班时采用电气手动控制，在无人执守的情况下，才采用自动控制方式。

1.4.防护区的设置和系统要求（1）瓶组间的防护区内温度应为0～50℃；防护区的最低温度不应低于-10℃。

（2）防护区灭火时应保持封闭条件，除泄压口以外的开口，放火阀等开口，在喷放灭火剂前应做到自动关闭。

七氟丙烷无管网自动灭火系统（2）电器手动：将控制器上的控制方式选择锁置于“手动”位置时，灭火控制器处于手动控制状态。

这时，当火灾探测器发出火警信号时，控制器即发出火灾声、光报警信号，而不启动灭火装置，需经人员观察，确认火灾已发生时，可按下保护区外或控制器操作面板上的“紧急启动按钮”，即可启动灭火装置，释放灭火剂，实施灭火。

但报警信号仍存在。

无论装置处于自动或手动状态，按下任何紧急启动按扭，都可启动灭火装置，释放灭火剂，实施灭火。

同时控制器立即进入灭火报警状态。

（3）机械应急手动方式：用于控制器失效时，当职守人员判断为火灾时，应立即通知现场所有人员撤离现场，在确定所有人员撤离现场后，方可按以下步骤实施应急机械启动；○1手动关闭联动设备并切断电源。

○2拔出手柄上的保险销，拍击储瓶组上的手柄，即刻实施灭火。

控制逻辑图三、灭火瓶组瓶头阀四、七氟丙烷气体灭火系统设计参数《气体灭火系统设计规范》GB50370-20054.1防护区灭火设计用量或惰化设计用量，应按下式计算：式——灭火设计用量或惰化设计用量(kg)；中——灭火设计浓度或惰化设计浓度(%)；——灭火剂过热蒸汽在101KPa大气压和防护区最低环境温度下的比容(m3/kg)；——防护区的净容积(m3)；——海拔高度修正系数，可按本规范附录B的规定取值。

4.2图书、档案、票据和文物资料库等防护区，灭火设计浓度宜采用10%。

4.3油浸变压器室、带油开关的配电室和自备发电机房等防护区，灭火设计浓度宜采用9%。

4.4通讯机房和电子计算机房等防护区，灭火设计浓度宜采用8%。

4.5防护区实际应用的浓度不应大于灭火设计浓度的1.1倍。

4.6在通讯机房和电子计算机房等防护区，设计喷放时间不应大于8s；在其它防护区，设计喷放时间不应大于10s。

五、自动报警灭火控制部分主要技术参数：1、保护区基本输入口配置：感烟、感温火灾探测器总线接入，紧急启动停止按扭1个，压力开关动作信号1路。

七氟丙烷气体自动灭火系统相关标准。

【主题】七氟丙烷气体自动灭火系统相关标准一、引言七氟丙烷气体自动灭火系统是一种高效、环保的灭火系统，被广泛应用于各种重要场所，如计算机房、通信机房、变电站、仓库等。

在使用七氟丙烷气体自动灭火系统时，必须符合相关标准，以确保其性能和安全性。

二、国际标准1. ISO 14520标准ISO 14520标准是国际上关于七氟丙烷气体自动灭火系统的标准之一，该标准规定了该系统的设计、安装、维护、检测和发射进行的程序以及系统元件和装置的技术要求。

在ISO 14520标准中，对七氟丙烷气体自动灭火系统的各项技术参数都有详细的规定，如灭火剂的充填量、灭火系统的灭火效率、管道布局和连接方式等。

该标准还对系统的维护和检测提出了严格的要求，以确保系统在需要时能够可靠地工作。

2. NFPA 2001标准NFPA 2001标准是美国国家消防协会制定的有关气体灭火系统的标准，包括七氟丙烷气体自动灭火系统。

该标准在设计、安装和维护方面与ISO 14520标准类似，但在具体要求上有所不同。

NFPA 2001标准对灭火系统的灭火效果和响应时间有更为严格的要求，以确保在火灾发生时能够快速、有效地进行灭火。

三、国内标准1. GB 50367标准GB 50367标准是中国国家标准中关于七氟丙烷气体自动灭火系统的标准之一，与ISO 14520标准和NFPA 2001标准相比，GB 50367标准更加适用于中国的实际情况。

该标准在技术要求、系统设计和安装等方面都有具体规定，同时也考虑了国内相关法律法规和行业标准的要求。

2. GA 494标准GA 494标准是中国负责人部制定的关于安全防范技术标准的标准之一，对七氟丙烷气体自动灭火系统的安全性要求进行了详细规定。

该标准在系统的设计、使用和维护方面都有具体规定，以确保系统在应对火灾时能够安全可靠地运行。

四、个人观点和总结从国际标准和国内标准对七氟丙烷气体自动灭火系统的规定来看，无论是ISO 14520标准、NFPA 2001标准，还是GB 50367标准、GA 494标准，都对系统的设计、安装、维护和检测提出了严格的要求，这表明了对该系统在性能和安全性方面的高度重视。

七氟丙烷（HFC-227ea）干净气体灭火系统设计标准七氟丙烷（HFC-227ea）干净气体灭火系统设计标准1 总那么第条为了合理设计七氟丙烷灭火系统，减少火灾危害，爱惜人身及财产的平安，制定本标准。

第条本标准适用于工业和民用建筑中新建、改建、扩建工程设置的七氟丙烷全淹没灭火系统。

第条七氟丙烷灭火系统的设计，应做到平安靠得住、技术先进、经济合理.第条七氟丙烷灭火系统可用于扑救以下火灾：1、电气火灾；2、液体火灾或可熔化的固体火灾；3、固体表面火灾；4、灭火前应能切断气源的气体火灾。

第条七氟丙烷灭火系统不得用于扑救以下物质的火灾：1、含氧化剂的化学制品及混合物，如硝化纤维、硝酸钠等；2、活泼金属，如钾、钠、镁、钛、锆、铀等；3、金属氢化物，如氢化钾、氢化钠等；4、能自行分解的化学物质，如过氧化氢、联胺等。

第条灭火剂七氟丙烷hfc227ea的化学分子式为cf3chfcf3，其质量应符合以下技术指标。

第条七氟丙烷灭火系统设计，除执行本标准外，尚应符合现行的有关国家标准的规定。

2术语、符号术语第条防护区能知足七氟丙烷全淹没灭火系统要求的有限封锁空间。

第条全淹没灭火系统在规定的时刻内，向防护区喷射必然浓度的七氟丙烷，并使其均匀地充满整个防护区的灭火系统。

第条预制灭火装置按必然的应用条件，将七氟丙烷贮存装置和喷放喷头等部件预先组合成套的灭火装置。

第条组合分派系统用一套七氟丙烷贮存装置爱惜两个或两个以上防护区的灭火系统第条灭火浓度在101kpa大气压和规定的温度条件下，扑灭某种火灾所需七氟丙烷在空气中的最小体积百分比。

第条惰化浓度当引火源加入时，在101kpa大气压和规定的温度条件下，能抑制空气中任意浓度的可燃气体或可燃液体蒸汽的燃烧发生所需的七氟丙烷在空气中的最小体积百分比。

第条浸渍时刻在防护区内维持设计规定的七氟丙烷浓度，使火灾完全熄灭所需的时刻。

第条充装率充装在贮存容器中的七氟丙烷质量与容器的容积之比，单位为kg/m3。

七氟丙烷无管网自动灭火系统一、系统简介七氟丙烷（HFC-227ea、FM-200）是无色、无味、不导电、无二次污染的气体，具有清洁、低毒、电绝缘性好，灭火效率高的特点，特别是它对臭氧层无破坏，在大气中的残留时间比较短，其环保性能明显优于卤代烷，是目前为止研究开发比较成功的一种洁净气体灭火剂，被认为是替代卤代烷1301、1211的最理想的产品之一。

七氟丙烷无管网自动灭火装置。

它是一种不安装管网、轻便可移动的气体灭火消防设备。

符合《柜式气体灭火装置性能要求和试验方法》及ISO14520- 9《气体灭火系统-物理性能和系统设计》系统设计及产品标准规范的要求，本系统装置设计先进、性能可靠，极其适用于保护面积小于500m2，容积小于1600m3，管网无法安装，维护困难的保护对象的火灾防护。

七氟丙烷无管网灭火系统由箱式气体灭火装置与火灾探测器、气体灭火报警控制器等组成，也具有自动、电气手动和机械应急手动三种控制方式。

其中箱式气体灭火装置由箱体、储存瓶组、连接管、喷嘴等组成。

适于扑救下列一些火灾类型不得用于扑救下列物质的火灾（1）电气火灾；（2）液体表面火灾或可熔化的固体火灾；（3）固体表面火灾；（4）灭火前可切断气源的气体火灾。

（1）含氧化剂的化学制品及混合物，如硝化纤维、硝酸钠等；（2）活泼金属，如钾、钠、镁、钛、锆、铀等；（3）金属氢化物，如氢化钾、氢化钠等；（4）能自行分解的化学物质，如过氧化氢、联胺等。

典型的防护设施：适用于电子计算机房、数据处理中心、电信通讯设施、过程控制中心、昂贵的医疗设施、贵重的工业设备、图书馆、博物馆及艺术管、洁净室、消声室、应急电力设施、易燃液体存储区等，也可用于生产作业火灾危险场所，象喷漆生产线、电器老化间、轧制机、印刷机、油开关、油浸变压器、浸渍槽、熔化槽、大型发电机、烘干设备、水泥生产流程中的煤粉仓，以及船舶机舱、货舱等。

技术参数产品型号/2.5-SA 2.5-SA 120/2.5-SA 150/2.6-SA公称工作压力(MPa)2.5 2.5 2.53.5喷射时间(s) ≤８≤８≤８≤８充装密度(Kg/m3 )≤1120≤1120≤1120≤1120储存容器容积(L) 70 90 120 150工作温度范围0℃~50℃0℃~50℃0℃~50℃0℃~53℃单个喷嘴的保护半径(m)≤７≤７≤７≤7.5系统灭火技术方全淹没全淹没全淹没全淹没式电启动参数24V，1A 24V，1A 24V，1A 24V，1A气启动压力(MPa) 0.35 0.35 0.35 0.35手动启动30N 30N 30N 30N安全泄放装置动5.0±0.25 5.0±0.25 5.0±0.25 5.0±0.25作压(MPa)外型尺寸(mm) 550×550×1850 550×550×2000 600×600×2000 1、（先导）无管网灭火装置订货和设计时型号后面加X，（次级）无管网灭火装置订货和设计时型号后面加C。

七氟丙烷气体（FM200）灭火系统技术方案说明计算机房七氟丙烷气体（FM200）灭火系统技术方案说明(一)、设计依据计算机房七氟丙烷（FM200）气体灭火系统的设计方案主要依据和参照以下的规范标准和资料：＃《气体灭火系统施工及验收规范》GB50263-97。

＃《火灾自动报警系统设计规范》GBJ 116-88。

＃美国防火学会NFPA2001标准（即洁净药剂灭火系统标准）。

＃上海市《七氟丙烷灭火系统技术规程》DG/TH08-307-2002。

＃国家公安部公消[1998]001号，《七氟丙烷(HFC-27ea)?洁净气体灭火系统设计及使用暂行规定》。

＃七氟丙烷供货商提供的产品规格，参数资料。

＃业主提供的保护区域建筑平面布置图。

(二)、主要设备七氟丙烷（FM200）气体灭火系统的设备可以分成两大部分，即药剂储存和喷放设备、报警和控制设备。

药剂储存和喷放设备主要包括有七氟丙烷（FM200）气体钢瓶、钢瓶固定支架、瓶头阀电磁启动器、瓶头阀手动启动器、高压软管、气动软管、喷嘴等。

报警和控制设备主要包括以下内容：气体控制盘、烟感火灾探测器、紧急启停按钮、警铃、蜂鸣器及闪灯、气体释放指示灯、压力开关等。

(三)、保护区概况及设计本系统用来保护四楼的计算机房。

根据经济合理、优化设计的原则，在保证系统性能安全可靠的前提下，对保护区作了如下的划分,共用一套系统：计算机房，面积S=250 m2，净高h=4.0m，体积V＝1000m3 ,所需七氟丙烷（FM200）气体120L钢瓶N=6个，七氟丙烷药剂用量为618Kg，设计浓度8%。

本方案钢瓶间设置在二楼。

系统采用氮气增压输送，增压压力为4.2MPa，在7秒钟内喷射一定浓度的FM200灭火剂，并使其均匀地充满整个保护区，并且要求浸渍时间不少于3分钟，将保护区的火扑灭。

(四)、系统设计性能1.基本设计参数（1）保护区有关参数:见附表（2）保护区为独立封闭空间（3）保护区设置通风设备（4）保护区设计环境温度为２０℃（5）海拔高度修正系数为１七氟丙烷（FM200）气体灭火系统的最小设计灭火浓度为8%（20℃时），在7秒钟内喷射一定浓度的FM200灭火剂，并使其均匀地充满整个保护区，并且要求浸渍时间不少于3分钟。

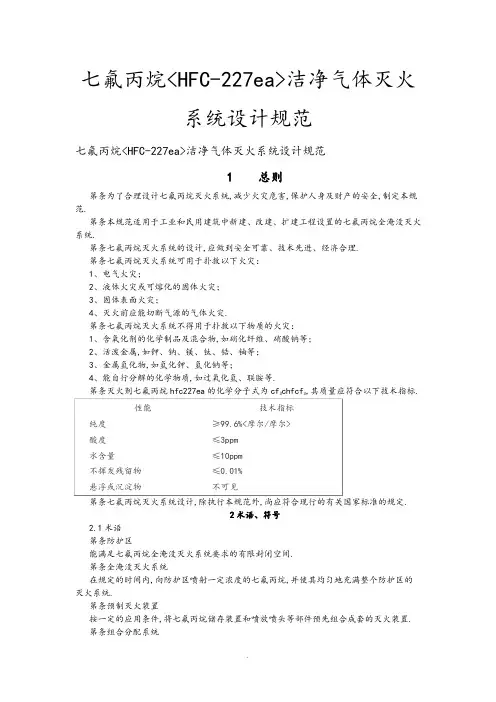

七氟丙烷<HFC-227ea>洁净气体灭火系统设计规范七氟丙烷<HFC-227ea>洁净气体灭火系统设计规范1 总则第条为了合理设计七氟丙烷灭火系统,减少火灾危害,保护人身及财产的安全,制定本规范.第条本规范适用于工业和民用建筑中新建、改建、扩建工程设置的七氟丙烷全淹没灭火系统.第条七氟丙烷灭火系统的设计,应做到安全可靠、技术先进、经济合理.第条七氟丙烷灭火系统可用于扑救以下火灾：1、电气火灾；2、液体火灾或可熔化的固体火灾；3、固体表面火灾；4、灭火前应能切断气源的气体火灾.第条七氟丙烷灭火系统不得用于扑救以下物质的火灾：1、含氧化剂的化学制品及混合物,如硝化纤维、硝酸钠等；2、活泼金属,如钾、钠、镁、钛、锆、铀等；3、金属氢化物,如氢化钾、氢化钠等；4、能自行分解的化学物质,如过氧化氢、联胺等.第条灭火剂七氟丙烷hfc227ea的化学分子式为cf3chfcf3,其质量应符合以下技术指标.第条七氟丙烷灭火系统设计,除执行本规范外,尚应符合现行的有关国家标准的规定.2术语、符号2.1术语第条防护区能满足七氟丙烷全淹没灭火系统要求的有限封闭空间.第条全淹没灭火系统在规定的时间内,向防护区喷射一定浓度的七氟丙烷,并使其均匀地充满整个防护区的灭火系统.第条预制灭火装置按一定的应用条件,将七氟丙烷储存装置和喷放喷头等部件预先组合成套的灭火装置.第条组合分配系统用一套七氟丙烷储存装置保护两个或两个以上防护区的灭火系统第条灭火浓度在101kpa大气压和规定的温度条件下,扑灭某种火灾所需七氟丙烷在空气中的最小体积百分比.第条惰化浓度当引火源加入时,在101kpa大气压和规定的温度条件下,能抑制空气中任意浓度的可燃气体或可燃液体蒸汽的燃烧发生所需的七氟丙烷在空气中的最小体积百分比.第条浸渍时间在防护区内维持设计规定的七氟丙烷浓度,使火灾完全熄灭所需的时间.第条充装率充装在储存容器中的七氟丙烷质量与容器的容积之比,单位为kg/m3.第条泄压口七氟丙烷喷放时,防止防护区过压的开口.2．2 符号表2.2第条防护区的划分,应符合以下规定：1、防护区宜以固定的单个封闭空间划分；当同一区间的吊顶和地板下需同时保护时,可合为一个防护区；2、当采用管网灭火系统时,一个防护区的面积不宜大于500m2；容积不宜大于2000m3；3、当采用预制灭火装置时,一个防护区的面积不宜大于100m2；容积不宜大于300m3；第条防护区的最低环境温度不应低于-10℃.第条防护区围护结构及门窗的耐火极限均不应低于0.5h；吊顶的耐火极限不应低于0.25h；第条防护区围护结构承受内压的允许压强,不宜低于1.2 kp a.第条防护区灭火时应保持封闭条件,除泄压口以外的开口,以及用于该防护区的通风机和通风管道中的防火阀,在喷放七氟丙烷前,应做到关闭.第条防护区的泄压口宜设在外墙上,应位于防护区净高的2/3以上.泄压口面积,按下式计算：fx=0.15q/〕p f0.5〔〕3.0.6〔式中 fx --- 泄压口面积<m2>q ---七氟丙烷在防护区的平均喷放速率<kg/s>p f ---- 围护结构承受内压的允许压强<pa>当设有外开门弹性闭门器或弹簧门的防护区,其开口面积不小于泄压口计算面积的,不须另设泄压口.第条两个或两个以上邻近的防护区,宜采用组合分配系统.4 七氟丙烷设计用量第一节一般规定第条采用七氟丙烷灭火系统保护的防护区,其七氟丙烷设计用量,应根据防护区可燃物相应的灭火设计浓度或惰化设计浓度惊计算确定.第条某物的灭火设计浓度不应小于该物灭火浓度的1.2倍,某物的惰化设计浓度不应小于该物浓度的1.1倍.有关可燃物的灭火设计浓度,可按附表a中附表a-1、附表a-2上所给出的灭火浓度进行确定；有关可燃物的惰化设计浓度,可按附表a中附表a-3上所给出的惰化浓度进行确定；附表a中未给出的,应经实验确定.第条有爆炸危险的气体、液体类火灾的防护区,应采用惰化设计浓度；无爆炸危险的气体、液体类火灾和固体类火灾的防护区,应采用灭火设计浓度.第条当几种可燃物共存或混合时,其灭火设计浓度或惰化设计浓度,应按其中最大的灭火浓度或惰化浓度确定.第条图书、档案、票据和文物资料库等防护区,七氟丙烷的灭火设计浓度宜采用10%.第条油浸变压器、带油开关的配电室和自备发电机房等防护区,七氟丙烷的灭火设计浓度宜采用8.3%.第条通讯机房和电子计算机房等防护区,七氟丙烷的灭火设计浓度宜采用8%.第条七氟丙烷灭火时的浸渍时间,应符合以下规定：1、扑救木材、纸张、织物类等固体火灾时,不宜小于20min；2、扑救通讯机房、电子计算机房等防护区火灾时,不宜小于3min；3、扑救其他固体火灾时,不宜小于10min；4、扑救气体和液体火灾时,不宜小于1min；第二节设计用量第条防护区灭火设计用量或惰化设计用量应按下式计算：〕4.2.1〔式中 w --- 防护区七氟丙烷灭火<或惰化>设计用量<kg>c ---- 七氟丙烷灭火<或惰化>设计浓度<%>s ---- 七氟丙烷过热蒸气在101kp a和防护区最低环境温度下的比容<m3/kg>v ---- 防护区的净容积<m3>k ---- 海拔修正系数,按附录b的规定采用.第条七氟丙烷在不同温度下的过热蒸气比容,应按下式计算：s=k1+k2 〕4.2.2〔式中t --- 温度<℃>k1 ---- 0.1269k2 ---- 0.000513第条系统的设置用量,应为防护区灭火设计用量<或惰化设计用量>与系统中喷放不尽的剩余量之和.喷放不尽的剩余量,应包括储存容器内剩余量和管网内的剩余量.1、储存容器内的剩余量,可按储存容器内引升管管口以下的容器容积计算.2、均衡管网和只含一个封闭空间的防护区的非均衡管网,其管道内的剩余量,均可不计.防护区中含两个或两个以上封闭空间的非均衡管网,其管网内的剩余量,可按管网第1支点后各支管的长度,分别取各长支管与最短支管长度的差值为计算长度,计算出的各长支管末段的内容积量,应为管网内的容积剩余量.第条当系统为组合分配系统时,系统设置用量中有关防护区灭火设计用量的部分,应采用该组合中某个防护区设计用量最大者替代.第条用于需不间断保护的防护区的灭火系统和超过8个防护区组合成的组合分配系统,应设七氟丙烷备用量,备用量按原设置用量的100%确定.第五章系统设计与管网计算5.1 系统设计第条系统设计与管网计算的设计额定温度,应为20℃.第条七氟丙烷灭火系统应采用氮气增压输送,氮气的含水量不应大于0.006%<m3/m3>.额定增压压力分为两级,应符合以下规定：一级 2.5±0.125mpa<表压>二级 4.2±0.125mpa<表压>第条储存容器中七氟丙烷的充装率,不应大于1150kg/m3.第条系统管网的管道内容积,不宜大于该系统七氟丙烷充装容积量的80%.第条管网布置设计为均衡系统,应符合以下规定：1、各个喷头,应取相等设计流量；2、在管网上,从第1分流点至各喷头的管道阻力损失,其相互间的最大差值不应大于20%；第条七氟丙烷的喷放时间,在通讯机房和电子计算机房等防护区,不宜大于7s；在其它防护区,不应大于10s.第条在管网上,不应采用四通管件进行分流.5.2 管网计算第条管网计算时,各管道中工质的流量,宜采用平均设计流量.第条管网中主干管的平均设计流量,应按下式计算：q w=w/t <>式中q w-----主干管平均设计流量<kg/s>；w------防护区七氟丙烷的灭火<或惰化>设计用量<kg>；t-------七氟丙烷的喷放时间<s>；第条管网中支管的平均设计流量,应按下式计算：〕5.2.3〔式中q g-----支管平均设计流量<kg/s>；n g------安装在计算支管流程下游的喷头数量<个>；q c-------单个喷头的设计流量<kg/s>.第条宜采用喷放七氟丙烷设计用量50%时的"过程中点"容器压力和该点瞬时流量进行管网计算.宜认定该瞬时流量等于平均设计流量.第条喷放"过程中点"容器压力,宜按下式计算：〕5.2.5〔式中p m-----喷放"过程中点"储存容器内压力<绝压,mpa>,〕绝压=表压+0.101mpa〔；p0------储存容器额定增压压力<绝压,mpa>；v0-------喷放前,全部储存容器内的气相总容积<m3>；w--------防护区七氟丙烷灭火<或惰化>设计用量<kg>γ--------七氟丙烷液体密度<kg/m3>,〕20℃时,为1407〔；v p-------管网管道的容积<m3>.其中, v 0=n·v b〕1-η/γ〔〕5.2.5.1〔式中n----- 储存容器的数量<个>v b-----储存容器的容量<m3>η------七氟丙烷充装率<kg/m3>第条七氟丙烷管流采用镀锌钢管的阻力损失,可按下式计算,或按图确定.〕5.2.6〔式中Δp--- 计算管段阻力损失<mpa>l ---- 计算管段的计算长度<m>qp ---- 管道流量<kg/s>d ---- 管道内径<mm>第条初选管径,可按平均设计流量及采用管道阻力损失0.003至0.02 mpa/m进行计算<见图>.第条喷头工作压力,应按下式计算：〕5.2.8〔式中 pc --- 喷头工作压力<绝压,mpa>；pm--- 喷放"过程中点"储存容器内压力<绝压,mpa>；∑---- 系统流程阻力总损失<mpa>；n d---- 管网计算管段的数量；p h---- 高程压头<mpa>第条高程压头,应按下式计算：p h=10-6γ· h · g〕5.2.9〔式中 h--- 喷头高度相对"过程中点"时储存容器液面的位差；γ--- 七氟丙烷液体密度<kg/m3>；g ---- 重力加速度<m/s2>第条喷头工作压力的计算结果,应符合以下规定：1、一般,pc≥0.8<绝压,mpa>,最小,pc≥0.5<绝压,mpa>；2、p c≥p m/2<绝压,mpa>,第条喷头孔口面积,可按下式计算：〕5.2.11〔式中 fc--- 喷头孔口面积<cm2>qc--- 喷头设计流量<kg/s>γ--- 七氟丙烷液体密度<kg/m3>；pc --- 喷头工作压力<表压,mpa>；μc--- 喷头流量系数.第条喷头流量系数,由储存容器的充装压力与喷头孔口结构等因素决定,应试验得出.6系统组件6.1 储存装置第条灭火系统的储存装置应由储存容器、容器阀、单向阀和集流管等组成.预制灭火装置的储存装置,应由储存容器、容器阀组成.第条在储存容器或容器阀上,应设安全泻压装置和压力表.组合分配系统的集流管,应设安全泻压装置.安全泻压装置的动作压力,应符合以下规定：1、储存压力为2.5 mpa时,应为4.8±0.4 mpa；2、储存压力为4.2 mpa时,应为6.8±0.4 mpa；第条在容器阀和集流管之间的管道上应设单向阀.单向阀与容器阀或单向阀与集流管之间应采用软管连接.储存容器和集流管应采用支架固定.第条备用量的储存容器与主用量的储存容器应连接在同一集流管上,并能切换使用.第条在储存装置上应设耐用的固定标牌.标明每个容器的编号、皮重、灭火剂名称、充装量、充装日期和储存压力等.第条储存装置宜设在靠近防护区的专用储瓶间内.该房间的耐火等级不应低于二级,室温应为-10~50℃,应有直接通向室外或疏散走道的出口.第条储存装置的布置,应便于操作、维修及防止阳光照射.操作面距墙面或两操作面之间的距离,不宜小于1m.6.2 管道部件与管道第条在通向每个防护区的灭火系统主管道上,应设压力讯号器或流量讯号器.第条在组合分配系统中,相对于每个防护区应设置控制灭火剂流向的选择阀,其公称直径应与该防护区灭火系统的主管道公称直径相等.选择阀的位置应靠近储存容器且便于操作.选择阀宜设有指明其工作防护区的标牌.第条喷头宜贴近防护区顶面安装,距顶面的最大距离不应大于0.5m.喷头的保护高度和保护半径,应符合以下规定：1、最大保护高度,不宜大于5.0m；2、最小保护高度,不宜小于0.5m；3、当防护区高度h<1.5m时,喷头的保护半径,不应大于3.5m；4、当防护区高度h≥1.5m时,喷头的保护半径,不应大于5.0m；第条喷头应以其喷射流量和保护半径进行合理配置,满足七氟丙烷在防护区均匀分布的要求.第条喷头应有表示其型号、规格的永久性标志.设置在有粉尘的防护区的喷头,应增设在喷射时自行脱落的防尘罩.第条管网管道及管道附件应能承受最高环境温度下的工作压力,并应符合以下规定：1、输送七氟丙烷的管道应采用无缝钢管.其质量应符号现行国家标准《冷拔或冷扎精密无缝钢管》和《无缝钢管》等的规定.无缝钢管内外应镀锌.2、输送七氟丙烷的管道安装在有腐蚀镀锌层的场所,宜采用不锈钢管.其质量应符合现行国家标准《不锈钢无缝钢管》的规定.3、输送启动气体的管道,宜采用铜管,其质量应符合国家标准《拉制铜管》的规定.4、管道的连接,当公称直径小于或等于80mm时,宜采用螺纹连接年；大于80mm时,宜采用法兰连接.钢制管道附件应内外镀锌.在有腐蚀镀锌层介质的场所,应采用铜合金或不锈钢的管道附件.7 操作与控制第条采用七氟丙烷灭火系统和预制灭火装置的防护区,应按现行国家标准《火灾自动报警系统设计规范》的规定设置火灾自动报警系统.探测的灵敏度宜采用一级.第条灭火系统应设自动控制、手动控制和机械应急操作三种启动方式.设置在防护区内的预制灭火装置应有自动控制和手动控制两种启动方式.在自动控制程序中,应安排0~30s 可调的延迟喷射的环节.延迟时间的设置,应根据人员安全尽快撤离防护区的需要；对于平时无人工作的防护区,可设为0s.在灭火设计浓度大于9%的防护区,应增设手动与自动控制的转换装置,当有人进入防护区时,将灭火系统转换到手动控制位；当人离开时,恢复到自动控制位.第条自动控制装置应在接到两个独立的火灾信号后才能启动.手动控制装置和手动与自动转换装置应设在防护区疏散出口的门外便于操作的地方.机械应急操作装置应设在储瓶间内或防护区疏散出口门外便于操作的地方；并且,其操作方式应经两步完成.第条灭火系统与预制灭火装置的操作与控制,应包括对需联动的开口封闭装置、通风机和防火阀等设备的操作与控制.设有消防控制中心的场所,各防护区灭火控制系统的动作信息,应传送给消防控制中心.这些信息包括火灾信息捕获灭火动作、手动与自动转换和系统故障等.第条灭火系统和预制灭火装置的供电,应符合现行国家防火标准的规定；采用气动力源时应保证系统操作和控制需要的压力和气量.8 安全要求第条防护区应有足够宽的疏散通道和出口,保证人员在30s内能撤出防护区.第条经常有人工作的防护区,当人员不能在30s内撤出时,防护区七氟丙烷的灭火设计浓度必须不大与9%.第条防护区的疏散通道及出口,应设应急照明与疏散指示标志.防护区内应设火灾声报警器,必要时,可增设闪光报警器.防护区的入口处应设火灾声、光报警器和灭火剂喷放指示的门灯,以及防护区采用了七氟丙烷保护的标志牌.喷放门灯指示,应保持到防护区通风换气后手动去除.第条防护区的门应向外开启,并能自行关闭；疏散出口的门,必须能从防护区内打开.第条灭火后的防护区应通风换气,地下防护区和无窗或设固定窗扇的地上防护区,应设机械排风装置,排风口宜设在防护区的下部并应直通室外.第条地下储瓶间应设机械排风装置,排风口应设下部直通室外.第条凡经过有爆炸危险的场所的管网系统,应设防静电接地.第条设有七氟丙烷灭火系统的建筑物,宜配置空气或氧气呼吸器.附录a 可燃物的七氟丙烷hfc ╟227ea灭火浓度与惰化浓度可燃物的七氟丙烷hfc ╟227ea灭火浓度附表a-1a类危险物表面火灾的七氟丙烷hfc-227ea灭火浓度附表a-2可燃物的七氟丙烷hfc-227ea惰化浓度附表a-3附录b 海拔高度修正系数海拔高度修正系数附表b附录c 本规范用词说明第条执行本规范条文时,对要求严格程度的用词作如下规定,以便执行时区别对待.1、表示很严格,非这样不可的用词：正面词采用"必须"；反面词采用"严禁".2、表示严格,在正常情况下均应这样做的用词：正面词采用"应"；反面词采用"不应"或"不得".3、表示允许稍有选择,在条件许可时首先应这样做的用词：正面词采用"宜"或"可"；反面词采用"不宜".第c.0.2 条条文中规定应按指定的标准,规范执行时,写法为"应符合.....的规定"或"应按.....执行".。

浙江省地方标准气体灭火系统七氟丙烷HFC-227ea)气体灭火系统七氟丙烷((HFC-227ea)设计、施工及验收规范Code for design、installation and acceptance of HFC-227eaextinguishing systems（报批稿）2005杭州前言对于七氟丙烷气体灭火系统的实际应用，包括设计、施工及验收，目前国内尚无相应的国家标准及行业标准。

为规范七氟丙烷气体灭火系统的设计、施工和验收工作，保护人身、财产安全和生态环境，特制定本规范。

本规范编制参照了《气体灭火系统—物理性能和系统设计》（ISO14520：2000）、《气体灭火系统施工及验收规范》（GB50263-1997）、《二氧化碳灭火系统设计规范》（GB50193-1999）、《卤代烷1301灭火系统设计规范》（GB50163-1992）、《火灾自动报警系统设计规范》（GB50116-1998）、上海市工程建设标准《七氟丙烷灭火系统技术规程》（DG/TJ08-307-2002J10142-2002）、广东省地方标准《七氟丙烷（HFC-227ea）洁净气体灭火系统设计规范》（DBJ15-23-1999）等国内外标准和规范，在多次灭火试验验证的基础上，广泛征求国内有关部门专家和使用单位意见后编制而成。

本规范共分十三章，内容包括总则、术语符号、防护区、灭火剂设计用量、系统设计与管网计算、系统组件、操作与控制、安全要求、施工准备、施工、调试、验收、维护管理等。

本规范由浙江省建设厅归口管理，具体解释工作由浙江省公安厅消防局负责。

主编单位：浙江省公安厅消防局参编单位：浙江省建筑设计研究院浙江信达可恩消防实业有限责任公司杭州新纪元消防科技有限公司宁波万力达消防设备有限公司主要起草人：吴玉根蒋朝龙赵庆平严晓龙俞颖飞陈国祥邓红徐康辉朱根友王俊扬其中，第1.0.4、1.0.5、3.0.2、3.0.3、3.0.4、3.0.5、4.1.8、4.1.9、4.2.1、4.2.2、4.2.3、4.2.4、4.2.5、5.1.2、5.1.3、5.2.10、6.1.2、6.2.2、6.2.5.1、6.2.5.2、7.0.6、8.0.4、8.0.6、8.0.8、10.6.2、10.7.1、10.7.2、10.7.4、10.7.5、10.7.6、10.8.2、11.2、13条（款）为强制性条文，必须严格执行。

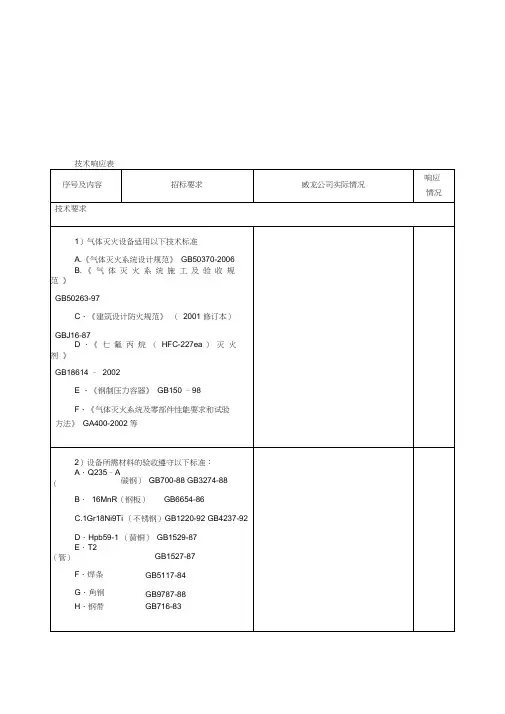

第二卷技术部分中国科学院研究生院科研综合楼气体灭火系统技术要求、技术要求：1. 满足规范（投标文件须列出投标产品满足的标准规范，否则将导致废标）1）气体灭火设备适用以下技术标准A. 《气体灭火系统设计规范》GB50370-2006B. 《气体灭火系统施工及验收规范》GB50263-97C、《建筑设计防火规范》（2001修订本）GBJ16-87D、《七氟丙烷（HFC-227ea）灭火剂》GB18614–2002E、《钢制压力容器》GB150–98F、《气体灭火系统及零部件性能要求和试验方法》GA400-2002等2）设备所需材料的验收遵守以下标准：A．Q235–A（碳GB700-88GB3274-88钢）B．16MnR（钢板）GB6654-86C．1Gr18Ni9Ti （不锈钢）GB1220-92 GB4237-92D．Hpb59-1（黄铜）GB1529-87E．T2（管）GB1527-87F．焊条GB5117-84G．角钢GB9787-88H．钢带GB716-833）设备测试引用的标准A．GB795-89卤代烷灭火系统容器阀性能要求和试验方法B．GB796-89卤代烷灭火系统喷嘴性能要求和试验方法C．GB5099-94钢制无缝气瓶D．GB5100-94钢制焊接气瓶E．GB14103-93卤代烷灭火系统选择阀性能要求和试验方法F．GB14104-93卤代烷灭火系统单向阀性能要求和试验方法G．GB9969.1-1998 工业产品使用说明书总则2. 灭火剂1）不含溴和氯元素，对臭氧层的耗损潜能值（ODP）为0，符合环保要求，否则将导致废标。

2）高效低毒，灭火浓度低。

3）不导电介质，不含水性物质，不会对电器、磁带资料等造成损坏，灭火后不留任何残余物，不会对被保护对象造成二次污染。

4）灭火剂的GW（P 温室效应潜能值）≈0。

5）在大气中寿命很短，其ALT=31，在自然中的存留期短。

6）无毒性反应的最高浓度（NOAE）L 为10％（V/V），适用于人员常驻的保护区。

七氟丙烷灭火系统技术方案一、设计依据七氟丙烷（FM200）气体灭火系统的设计方案主要依据和参照以下的规范标准和资料：1.《气体灭火系统设计规范》GB50370-2005；2.《气体灭火系统施工及验收规范》GB50263-2007；3.《火灾自动报警系统设计规范》GB50116-2008；4.《博物馆建筑设计规范》JGJ66-91；5.业主提供的保护区域建筑平面布置图或具体参数。
