费希尔FISHER控制阀选型参数表

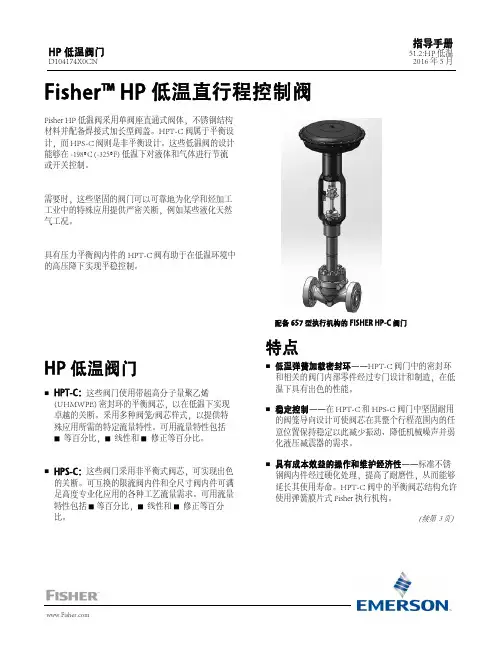

Fisher™HP低温直行程控制阀Fisher HP低温阀采用单阀座直通式阀体，不锈钢结构材料并配备焊接式加长型阀盖。

HPT-C阀属于平衡设计，而HPS-C阀则是非平衡设计。

这些低温阀的设计能够在-198_C(-325_F)低温下对液体和气体进行节流或开关控制。

需要时，这些坚固的阀门可以可靠地为化学和烃加工工业中的特殊应用提供严密关断，例如某些液化天然气工况。

具有压力平衡阀内件的HPT-C阀有助于在低温环境中的高压降下实现平稳控制。

HP低温阀门HPT-C：这些阀门使用带超高分子量聚乙烯(UHMWPE)密封环的平衡阀芯，以在低温下实现卓越的关断。

采用多种阀笼/阀芯样式，以提供特殊应用所需的特定流量特性。

可用流量特性包括J等百分比，J线性和J修正等百分比。

HPS-C：这些阀门采用非平衡式阀芯，可实现出色的关断。

可互换的限流阀内件和全尺寸阀内件可满足高度专业化应用的各种工艺流量需求。

可用流量特性包括J等百分比，J线性和J修正等百分比。

配备657型执行机构的FISHER HP-C阀门特点低温弹簧加载密封环——HPT-C阀门中的密封环和相关的阀门内部零件经过专门设计和制造，在低温下具有出色的性能。

稳定控制——在HPT-C和HPS-C阀门中坚固耐用的阀笼导向设计可使阀芯在其整个行程范围内的任意位置保持稳定以此减少振动、降低机械噪声并弱化液压减震器的需求。

具有成本效益的操作和维护经济性——标准不锈钢阀内件经过硬化处理，提高了耐磨性，从而能够延长其使用寿命。

HPT-C阀中的平衡阀芯结构允许使用弹簧膜片式Fisher执行机构。

（续第3页）1.切勿超出本指导手册中的压力/温度极限和任何适用的规范限制2.不能在水中进行V级关断试验。

通过水试验可知，阀门中残留的水分在低于冷冻工况温度下形成的冰晶体损坏阀门和阀内件。

3.弹簧仅可搭配PTFE V形环填料使用。

在其他填料结构中，弹簧被隔套环替代。

23流速的超大型管道布置。

低温设计——不锈钢阀体和配备焊接式加长型阀盖的阀门设计符合低温要求。

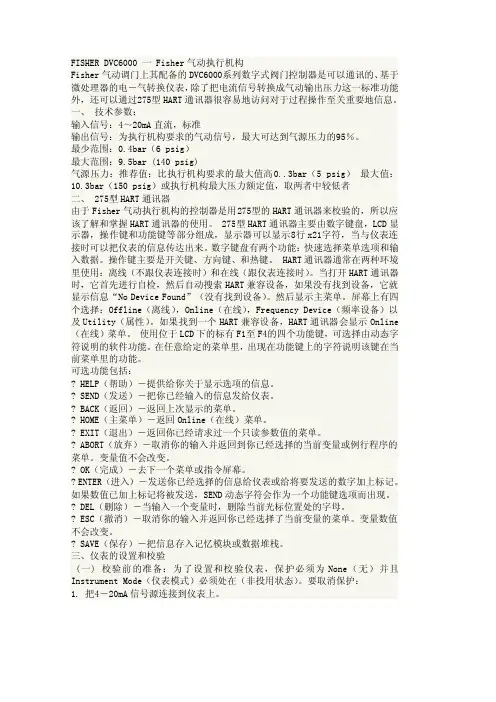

FISHER DVC6000一Fisher气动执行机构Fisher气动调门上其配备的DVC6000系列数字式阀门控制器是可以通讯的、基于微处理器的电－气转换仪表，除了把电流信号转换成气动输出压力这一标准功能外，还可以通过275型HART通讯器很容易地访问对于过程操作至关重要地信息。

一、技术参数：输入信号：4～20mA直流，标准输出信号：为执行机构要求的气动信号，最大可达到气源压力的95％。

最少范围：0.4bar（6psig）最大范围：9.5bar(140psig)气源压力：推荐值：比执行机构要求的最大值高0..3bar（5psig）最大值：10.3bar（150psig）或执行机构最大压力额定值，取两者中较低者二、275型HART通讯器由于Fisher气动执行机构的控制器是用275型的HART通讯器来校验的，所以应该了解和掌握HART通讯器的使用。

275型HART通讯器主要由数字键盘，LCD显示器，操作键和功能键等部分组成，显示器可以显示8行x21字符，当与仪表连接时可以把仪表的信息传达出来。

数字键盘有两个功能：快速选择菜单选项和输入数据。

操作键主要是开关键、方向键、和热键。

HART通讯器通常在两种环境里使用：离线（不跟仪表连接时）和在线（跟仪表连接时）。

当打开HART通讯器时，它首先进行自检，然后自动搜索HART兼容设备，如果没有找到设备，它就显示信息“No Device Found”（没有找到设备）。

然后显示主菜单。

屏幕上有四个选择：Offline（离线），Online（在线），Frequency Device（频率设备）以及Utility（属性）。

如果找到一个HART兼容设备，HART通讯器会显示Online （在线）菜单。

使用位于LCD下的标有F1至F4的四个功能键，可选择由动态字符说明的软件功能。

在任意给定的菜单里，出现在功能键上的字符说明该键在当前菜单里的功能。

可选功能包括：?HELP（帮助）－提供给你关于显示选项的信息。

信息共享快乐分享Fisher定位器DVC6000系列：A、使用说明：DVC6000系列数字式阀门控制器可以安装在费希尔及其它厂家的旋转式和滑杆式执行机构上1、DVC6010：用于直通式控制阀2、DVC6020：用于旋转式和长行程直通式控制阀3、DVC6030：用于纵向旋转式控制阀B、输入信号方式说明1、点对点方式（单回路）：模拟量输入信号：4-20mA DC，标准；可用于分程控制；要求在仪表端子处获得的最小电压必须是10.5伏直流电。

HART通讯（在两线制模拟信号上叠加HART协议数字信号）：最小电压是11V DC;最大电压：30V DC最小控制电流：4.0 mA DC 不致引起微处理器重新启动的最小电流：3.5mADC。

反极性保护：逆向回路电流不会引起仪表损坏。

2、多点方式（总线）：仪表电源：约8mA时为11-30伏直流电。

反极性保护：逆向回路电流不会引起仪表损坏。

输出信号：为执行机构要求的气动驱动信号，最大可达气源压力的95％最小输出范围：0.4bar(6 psig)；最大输出范围：9.5bar(140 pisg)。

C、作用方式：■双作用，■单作用正作用式，和■单作用反作用式（可以在定位器内部放大器型号来区别，有A\B\C三种：A为双作用正作用式；B为单作用反作用；C为单作用正作用。

）D、阀杆行程DVC6010：最大0-102mm（4英寸）；最小0-9.5mm（3/8英寸）；DVC6020：最大0-606mm(23-7/8英寸)；旋转角度（DVC6020和DVC6030）: 最小0-50度；最大0-90度。

E、气源压力推荐值：比执行机构要求的最大值高0.3bar(5psig)。

最大值：10.3bar(150psig)或执行机构最大压力额定值，取两者中较低者稳态空气耗量供气压力为1.4bar(20 psig)时：不于0.4标准m3/hr(14 scfh)；供气压力为5.5bar (80 psig)时：小于1.3标准m3/hr(47 scfh)。

费希尔fisher定位器DVC2000调试简易说明书今天我们举例来讲讲如何快速调试DVC2000的参数，费希尔fisherDVC2000数字式阀门控制器的大体部件组成（从外到里依次y）：带玻璃窗的外壳，EMI保护罩，主板带LCD和触摸式按钮，放大器主键，集成块组件，I/P转换器，接线端子与传感器组件，排气孔，壳体。

fisher阀门定位器DVC2000参数设置方法：1、先拆下外壳，再进行接线，接着打开电流发生器电源送入4mA~20mA电流信号,使LCD显示屏打开，然后进行语言选择。

操作方法：上下左右四键同时按住3秒，再用上下键在七种语言中选择您所需要的语种。

之后，按一下向右键以确认。

2、然后根据阀体的执行机构是气开式还是气闭式进行对参数设置。

操作方法：按向下键找到“详细设置”选项，再按右键确认进入如果阀体的执行机构是：气开式（FC）：按右键查找“零控制信号”项，再按上下键选择“阀关”按右键确认。

再按右键查找“行程变送器输出4mA”项，按上下键选择“阀关”按右键确认气闭式（FO）：按右键查找“零控制信号”项，再按上下键选择“阀开”按右键确认。

再按右键查找“行程变送器输出4mA”项，按上下键选择“阀关”按右键确认3、行程自动标定设置：操作方法：按向下键找到“行程标定”项，按右键确认进入，再按上下键选择“自动”按右键确认，LCD显示“按右键3秒钟阀门将动作”然后按照它的提示操作，它便可以自动搜索走完整个行程0％、100％、50％。

完成后按右键确认。

注：搜索途中不可退出，按任何键都不起作用，必须等走完整个行程才可以。

整定设置增益代码（C~M），C时阀门动作最慢，M时阀门动作最快。

选择合适的，一般设置为“L”，以阀门不振荡为准。

操作方法：按向下键找到“整定”项，按右键确认进入，再按上下键选择“自动”按右键确认，LCD显示“按右键3秒钟阀门将动作”然后按照它的提示操作，进入自动整定，接着等待，完成后按右键确认。

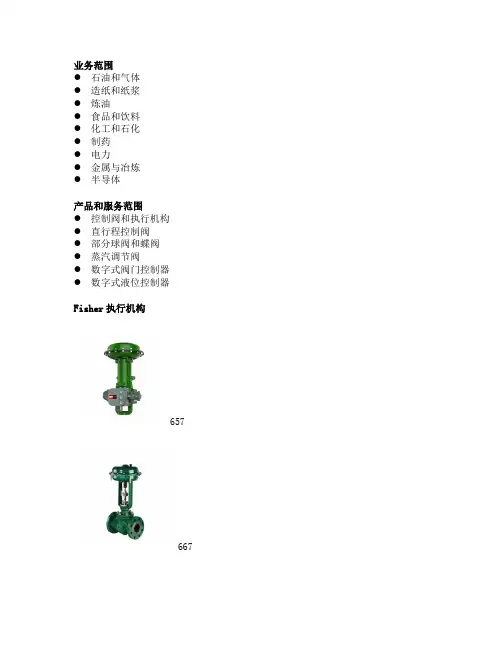

业务范围●石油和气体●造纸和纸浆●炼油●食品和饮料●化工和石化●制药●电力●金属与冶炼●半导体产品和服务范围●控制阀和执行机构●直行程控制阀●部分球阀和蝶阀●蒸汽调节阀●数字式阀门控制器●数字式液位控制器Fisher执行机构657667采用弹簧平衡的Fisher@657型尺寸30i-70i膜片式执行机构通过作用到执行机构膜片的控制器或阀门定位器气动输出信号来定位阀门中的阀芯。

执行机构的零位调整取决于执行机构弹簧的预紧力，量程则根据执行机构的弹簧刚度进行调整。

657型执行机构是正作用执行机构，这种执行机构能够使控制阀进行可靠的开关或节流控制。

型号：657,667特点■可靠性高且易于使用一—使用适用于Fisher FIELDVUEM DVC2000和DVC6200数字式阀门控制器的一体式安装台，无需使用传统安装托架，由此增强了抗振性并减少了安装所需的零部件数量。

■向后兼容—-657型尺寸30i-70i执行机构与使用传统支架式安装套件的仪表相兼容。

■应用广泛——提供多种规格的弹簧刚度、行程限位器和手动装置，可适用于几乎任何控制阀的应用工况。

■加载压力和行程之间线性度良好——模制膜片在较深的膜盖中移动，最大程度地减少了整个行程范围内膜片面积的变化。

■具有良好的动态稳定性和频率响应能力一—供气侧的膜盖很浅，这意味着该侧的腔室容积较小，从而最大程度地缩短了响应时间。

■能承受大推力一一模制膜片可以提供相应于膜片尺寸的最大推力。

■使用寿命长一—坚固的厚壁铸铁和钢制结构具有很强的稳定性并能提供腐蚀保护。

费希尔Fisher执行器的特点：1 ,应用广泛有 5 种执行机构类型,11 种尺寸可供选择,应用范围十分广泛。

提供多种规格的弹簧刚度,行程限位器和手动装置,可适用于几乎任何控制阀的应用工况。

2, 加载压力和行程之间线性度良好模具成形膜片在较深的膜盖中移动,较大程度地减少了整个行程范围内膜片面积的变化。

3,具有良好的动态稳定性和频率响应能力供气侧的膜盖很浅,这意味着该侧的腔室容积较小,从而较大程度地缩短了响应时间。

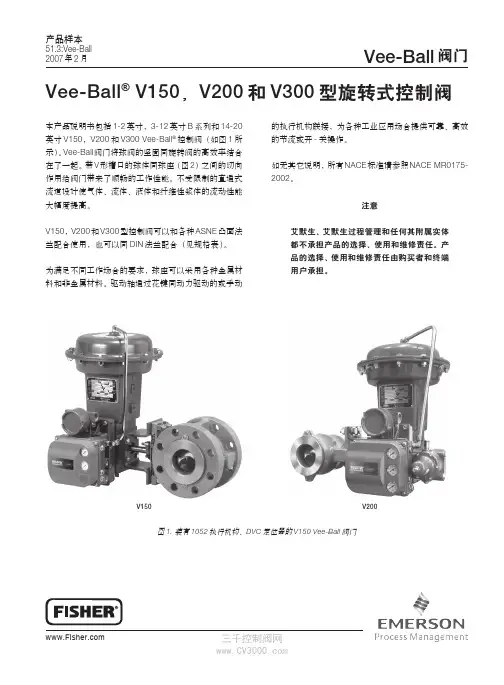

51.3:Vee-Ball 2007年2月1Vee-Ball阀门Vee-Ball® V150，V200和V300型旋转式控制阀本产品说明书包括1-2英寸，3-12英寸B系列和14-20英寸V150，V200和V300 Vee-Ball®控制阀（如图1所示）。

Vee-Ball阀门将球阀的坚固同旋转阀的高效率结合在了一起。

带V形槽口的球体同球座（图2）之间的切向作用给阀门带来了顺畅的工作性能。

不受限制的直通式流道设计使气体、流体、液体和纤维性浆体的流动性能大幅度提高。

V150，V200和V300型控制阀可以和各种ASNE凸面法兰配合使用，也可以同DIN法兰配合（见规格表）。

为满足不同工作场合的要求，球座可以采用各种金属材料和非金属材料。

驱动轴通过花键同动力驱动的或手动图1. 装有1052执行机构、DVC定位器的V150 Vee-Ball阀门的执行机构联接，为各种工业应用场合提供可靠、高效的节流或开-关操作。

如无其它说明，所有NACE标准请参照NACE MR0175-2002。

注意艾默生、艾默生过程管理和任何其附属实体都不承担产品的选择、使用和维修责任。

产品的选择、使用和维修责任由购买者和终端用户承担。

V150V200三千控制阀网2阀门尺寸和端面类型型号150：■1，■1-1/2，■2，■3，■4，■6，■8，■10，■12英寸，与符合Class 150凸面法兰（见表1）配合使用。

同样，尺寸3-12英寸的阀门可以同符合PN 标准法兰配合使用（见表1）型号V150：■14，■16和■20英寸；凸面法兰阀门。

14和16英寸阀门仅符合ASME B16.10 短的面对面的尺寸（见表1和图9）型号V200：■1，■1-1/2，■2，■3，■4，■6，■8或 ■10英寸无凸缘法兰，与符合ANSI ■150，■300或 ■600级凸面法兰配合使用，取决于尺寸的大小。

（见表1）型号V300：■1，■1-1/2，■2，■3，■4，■6，■8，■10，■12，■14和 ■16英寸阀门与符合ANSI 300级凸面法兰配合使用。

FISHER蒸汽阀总共21台。

DN100共5台；DN150共11台；DN80共5台其中ISA电解8台，净液1台，老电解1台，新电解1台气动薄膜笼式阀：ET+667,DN150*150,气开式，等百分比，公称压力ANSI150，法兰ANSI150RF,阀体阀芯阀座为S31600(ISA的不清楚)，Cv=394，气源压力0.4-0.7MPa，3582i电气阀门定位器，行程70mm具体型号TYPE:667 SIZE:70 BENCH SET:10-30 TRA VEL:2PRESS UNITS:PSI OPER RANGE:6-30BOYETYPE:ET SIZE:8’PORT SIZE:7’RATING:150REPLUG:SST STEM:SST BODY:STI SEA T:SST出厂编号4#换热器温控阀TIC34506:CT03667 3#换热器温控阀TIC34506:CT03666新电解5万吨板式换热5台DN100气动薄膜笼式阀：ET+667,DN100*100,气开式，等百分比，公称压力ANSI150，法兰ANSI150RF,阀体阀芯阀座均为S31600，Cv=224，气源压力0.4-0.7MPa，3582i电气阀门定位器，行程45mm具体型号TYPE:667 SIZE:45 BENCH SET:6-30 TRA VEL:2PRESS UNITS:PSI OPER RANGE:6-30BOYETYPE:ET SIZE:4’PORT SIZE:4-378 RATING:150REPLUG:SST STEM:SST BODY:STI SEA T:SST部分PLUG:COCR-A STEM:SST BODY:STI SEA T:COCR-A出厂编号16#板式换热器TIC4506:CT00641 17#板式换热器TIC4506:CT0064018#板式换热器TIC4506:CT00639 19#板式换热器TIC4506:CT00638净液真空蒸发器5台DN80(拆回来4台,现场改用150的手动阀)气动薄膜笼式阀：ET+667,DN80*80,气开式，等百分比，公称压力ANSI150，法兰ANSI150RF,阀体阀芯阀座均为SST，Cv=，气源压力0.4-0.7MPa，3582i电气阀门定位器，行程45mm,弹簧范围6-30PSI具体型号TYPE:667 SIZE:45 BENCH SET:6-30 TRA VEL:1-142PRESS UNITS:PSI OPER RANGE:6-30BOYETYPE:ET SIZE:3’PORT SIZE:3-7/16 RATING:150REPLUG:SST STEM:SST BODY:STI SEA T:SST出厂编号3#板式换热器温控阀TIC4409:CT01561 4#板式换热器温控阀TIC4410:CT015585#板式换热器温控阀TIC4411:CT01560 6#板式换热器温控阀TIC4412:CT01559。

产品样本D104765X0CN2024 年 5 月Fisher™ FIELDVUE™ DVC7K-H数字式阀门控制器DVC7K-H 数字式阀门控制器产品样本2024 年 5 月 D104765X0CNFIELDVUE DVC7K-H 数字式阀门控制器性能可靠、简便直观，其诊断功能有助于优化设备性能。

将 4 - 20 mA 的输入信号转换为气动输出信号，可控制阀门上的执行机构。

使用简单易用的本地用户界面 (LUI)，在执行设置和配置程序、检查阀门健康状况并通过 Advice At Device 获得维护建议。

只需按几下按钮即可将界面配置为支持多种语言。

特征可靠性无连杆、非接触式位置反馈⸺如图 1 所示，高性能无连杆反馈系统可消除阀杆与仪表之间的物理接触。

由于不存在零件磨损，因此可最大限度地延长使用寿命。

此外，取消了杠杆和连杆，可减少安装连接件的数量，降低了安装的复杂性。

由于反馈部件与推杆保持连接，简化了仪表的更换和维护工作。

经久耐用⸺根据 ISA.75.13 标准，DVC7K 中经现场验证有保形涂层的电子设备可抵御振动、温度和腐蚀性空气的影响。

全天候外壳结构可保护接线端子盒与关键部件免受恶劣环境条件的影响。

性能精确灵敏⸺两级仪表设计可对大幅阶跃变化进行快速响应，并对小幅设定值变化进行精确控制。

斜坡式截断功能可实现从节流控制到关闭的平稳过渡。

易于使用增强安全性⸺DVC7K 是一种 HART ®通信设备；可在回路的任何位置访问信息。

这种灵活性可减少暴露在危险环境中的机会，并使评估难以触及位置的阀门变得更容易。

本地用户界面 (LUI)⸺本地用户界面中的全文显示可通过六个按键 LUI（图 2）轻松浏览。

每个单元可配置为显示阿拉伯语、中文、捷克语、英语、法语、德语、意大利语、日语、韩语、波兰语、葡萄牙语、俄语或西班牙语。

可在主屏幕上即时查看行程与行程设定值、仪表模式和阀门健康状况。

阀门健康状况⸺使用 NE 107 LED 指示灯可远程识别阀门组件的健康状况。

Fisher ® GX 控制阀适合多种应用GX 系列产品可满足各种流量和管道尺寸要求。

这个系列阀门包括三通阀，这种阀门非常适用于准确温度控制。

GX 阀体内的流道经过专门设计，具有最佳的流通能力，形成了一种稳定的流道，使各种尺寸的阀门都能够顺利运行。

执行机构的选型和选择自动取决于阀体配置，无需另外进行设置。

GX 执行机构可控制最大达 51.7 bar (750 psig) 的压降。

这种执行机构所采用的多弹簧设计是现场可逆的，其作用方式可从“通过弹簧力打开阀门”转变为“通过弹簧力关闭阀门”。

GX 控制阀的阀体排布和阀内件材料经过精心挑选，因此适用于多种作业。

碳钢和不锈钢是 GX 控制阀的标准材料，另外还使用了几种合金，以适应腐蚀性较高的应用。

金属对金属密封是标准配置，可选配置包括 PTFE 软密封（可实现 VI 级关断）以及带司太莱合金的硬化阀内件（适合腐蚀性应用场合）。

GX 控制阀可用于节流或开关控制，可选配定位器。

可选配数字式定位器和模拟定位器、辅助的电磁开关和限位开关及其它配件。

GX 控制阀符合 NAMUR (IEC 60534-6-1) 安装标准。

艾默生的工程师们从零开始研发了全新的Fisher GX 控制阀。

他们的目标是研发一种具有无与伦比的创新性、可靠性和技术含量的控制阀，于是，有了 GX 控制阀。

GX 控制阀在多种应用场合都具有很好的可靠性，有各种尺寸和材料的型号可供选择。

配备集成式 FIELDVUE ™ DVC2000 系列仪表的 GX 数字式控制阀采用无连杆非接触式反馈技术，可满足用户需求。

DVC2000 系列控制器能够使用 7 种语言指示阀门行程位置和压力状态。

Fisher GX 数字式控制阀在创新性、技术和可靠性方面均优于同类产品。

集成式数字技术典型的 GX 控制阀采用 FIELDVUE DVC2000 数字式阀门控制器。

业界领先的 FIELDVUE 数字式阀门控制器使用户能够更轻松地控制控制阀，提高了控制阀的性能，并且最大程度地简化了控制阀的维护。

智能气动薄膜调节阀〔FISHER〕1、所需仪器设备2、校验方法2.1调校前的膜头气密试验将与最大气信号压力等值的仪表净化风输入薄膜气室，切断气源后5min内，气室压力不应下降。

2.2阀体耐压强度试验此工作要求委托具备阀体耐压强度试验资质的试验站做强度试验，由校验人员做阀门开关的配合工作。

试验在阀门全开状态下用〔5～10℃〕的干净水进展，要求耐压强度试验压力为公称压力的1.5倍时，所有在工作中承受压力的压腔承压3min，没有可见的泄漏现象。

常用ANSI〔psi〕标准与常用PN〔MPa〕标准的换算：2.3阀门的泄漏量试验要求试验所用介质为5～10℃〔空气或氮气〕或清洁水，试验压力为0.35Mpa。

当阀的允许压差小于0.35Mpa时，应选用设计规定的值。

试验时气开阀的气动信号压力为零，气关阀的信号压力为输入信号上限值加上20Kpa；用量杯量取泄漏的介质量，然后与计算的允许泄漏量进展比拟来判断其泄漏是否合格。

当用气体介质做试验时，用排水取气法收集泄漏的气体量进展比拟。

允许泄漏量计算(依据如下附表1-3)附表1调节阀泄漏量分级注：⑴△P为阀前后压差〔kPa〕；⑵D为阀座直径〔mm〕；⑶对于可压缩流体体积流量，绝对压力为101.325kPa和绝对温度为273K的标准状态下的测量值；⑷A试验程序时，应为0.35MPa，当阀的允许压差小于0.35MPa时,用设计规定的允许压差；⑸B试验程序时，应为阀的最大工作压差。

附表2调节阀的额定容量计算公式注：Q1—液体流量〔m3/h〕；Qg—标准状态下的气体流量〔m3/h〕； K V—额定流量系数；t—试验介质温度〔℃〕取20℃； P1—阀前绝对压力〔kPa〕； P2—阀后绝对压力〔kPa〕；△P—阀前后压差〔kPa〕；； G—气体比重，空气比重为1；ρ/ρ0—相对密度〔规定温度范围内的水ρ/ρ0为1〕。

计算方法：以试验介质为规定温度范围的水，试验压力ΔP=0.35Mpa〔350Kpa〕为例依据公式 011.0ρρPk Q V∆=计算出Q 1〔阀额定容量〕 计量单位为 m 3/h〔此情况下 ρ/ρ0为1 Kv=Cv/1.169 Cv 为调节阀选用的流通能力为〕 再依据附表1〔或说明书中规定的允许泄漏量〕计算出允许的最大阀座泄漏量〔L/h 〕 将之单位换算为ml/min 既可。

Sliding Stem Valve SpecificationCustomer: Star Controls Engineering Co Pte LtdContact: Contact: Hardy ZhuCustomer Reference: Sales Office Reference: Lead Time:序号: 1 Rev: Qty: 1 Quote: Rev:位号: Date Last Modified: 01/04/2013描述: NPS 1 EZ Origin Cert PL 667 Size 30 DVC6200 SS ATEX Compliance -N.A. Process Level 3位置: 定位器型号: DVC6200,Performance-PD 尺寸及型号: NPS 1 EZ 输入信号: 4 to 20 mA dc阀门形式: Globe 附件: 67CFR Filter/Regulator设计温度: 104 deg C 压力表: 0-60 psig/0-0.4 mPa设计压力: 4.3 MPa(g) 作用形式: Direct端部连接: CL600 RF 防爆证书: Ex iaII CT4,IP65材质: WCC Steel Controller Type:阀门口径: 1 Action:流向: Up Measure Element:阀芯号: 101 Range:阀笼材质: Output:阀座保持环: CB7Cu-1 SST Mounting:轴套材质: S17400 SST Airset:阀座材质: S41600 SST Mounting:阀塞 : Transducer:材质: S41600 SST Input Signal:导向套: Post Output Signal:是否平衡: Unbalanced Action:关断等级: ANSI CL IV Mounting:通径: 1/2 Inch Airset:流量特性: Micro-Form Certifications:阀杆材质: S31600 SST 管道入口尺寸: 2 in, SCH STD阀杆尺寸: 3/8 Inch 管道出口尺寸: 2 in, SCH STD阀盖形式: Plain 保温:执行机构支架连接面尺寸: 2 1/8 工况:填料: Single PTFE 介质: Water附件: No 饱和蒸汽压:螺栓螺母: SA-193-B7 Studs/2H Nuts 关断压降:填料压盖: SST Pkg Flg, SST Studs & Nuts执行机构: Spring & Diaphragm型号/尺寸: 667/30行程: 3/4 Inch弹簧压缩系数: 16-30 psi作用形式: PDTC供给: Air膜头气源压力: 0 to 33 psig失气形式: Close手轮: Top Mounted Handwheel Max Rated Cv: 4.91 Variable Name 参数名称 Unit单位Normal Maximum Mass flow rate Liquid (wl) 流量kg/h 2061.2600 3435.4300Inlet Pressure (P1) 进口压力MPa(g) 4.300000 4.300000Pressure Change (dP) 压降kPa 664.600 281.700Temperature (T1) 温度deg C 104.0000 104.0000SG 比重0.958 0.958Kinematic Viscosity (Nu) 粘度cSt 0.283 0.283Vapor Pressure (Pv) 饱和蒸汽压psia 16.937 16.937Sizing Coefficient (Cv) Cv值0.946 2.428% Open 开度46.12 73.54NOTES: 备注。

PF51.6:A41（IV ）2004年8月A41型1费希尔A41系列高性能蝶阀目录前言手册内容范围.......................................................1应用场合..............................................................2执行机构..............................................................2附件 (2)选择阀体部件阀体规格..............................................................3阀体结构材质与温度极限 (5)选择执行机构1035型执行机构 (6)选择附件FIELDVUE 数字式阀门控制器............................113710和3720型阀门定位器..............................12其它附件 (12)参考信息流量系数............................................................14其它计算等式的转换.........................................17外形尺寸............................................................18近似重量............................................................21订购信息 (22)前言手册内容范围本产品简介只包括一些比较常用的产品材质、尺寸、选项、以及附件。

需要这些产品的选型和计算方面的协助，可联系您最近的销售办事处或代理商。

更加详细的规格可根据要求提供。

FISHER调节阀选型Customer 用户：Contact 联系人：Contact 联系人：Reference 参考号：Quote报价号：Project 项目名称：Date Sheet数据表：1Item 序号：001Rev版本号：01Qty数量：1Service 工况：1#BF Oxygen Valve Positioner Type定位器型号：DVC5010, HC 1号高炉氧气阀Input Signal 输入型号：4-20 mA dc Tag位号：PT-1182Access 附件：Airset 空气过滤减压器Size and Type 尺寸和型号：4 Inch ET BodyGauges 仪表：Yes, Supply, Out 有，输入/输出Action动作形式：Direct 正作用Body Style阀体类型：GlobeCertification认证：FM Exp & NIDesign Temp 设计温度：Controller Type 控制器型号：NoneDesign Press 设计压力：Action 动作形式：End Connect 尾端连接：Class 300Measure Elem.测量元件：In RF Flanged Range 范围：Out 出口：RF Flanged Output 输出：Material 材质：316 SST Mounting 安装：Ports 孔数：Single Port Airset 过滤减压器：Flow Directn 流体方向：Down Mounting 安装：Trim Number 阀内件号：29Transducer None Cage Matl 阀笼材质：316 SST ENC Input Signal 输入信号：Retainer Matl 夹持环材质：None Output Signal 输出信号：Bushing Matl 衬套材质：Action 动作形式：Seat ring Matl 阀座环材质：316 SST PTFE Mounting 安装：VALVE PLUGAirset 过滤减压器：Material 材质：316 SSTMounting 安装：Guiding 导向：Cage Balance 平衡：Balance Line In 入口尺寸：8.000 in, STD Shutoff Class 泄漏等级：Std Test Line Out 出口尺寸：8.000 in, STD Port Size 阀孔尺寸： 4 3/8 Inch Insulation:Characteristic 流量特性：EQ %Service Cond:Throttling Stem Material 阀杆材质：316 SSTProcess Fluid:过程介质：OXYGENStem Size 阀杆尺寸：1/2 Inch Minimum 最小Normal 正常Maximum 最大Bonnet Style 阀盖类型：Plain 平阀盖SG 1.104 1.104Boss Size 支架尺寸： 2 13/16 Inch deg C3535Packing 填料：PTFE 聚四氟乙烯bar(g)108Access 附件：Not Tappedbar 42Bolt, Bonnet螺栓：B7/2H(NCF2)Nm3/h710.6649447.428PackFlg/Bltg填料盖：SST/SST 不锈钢dB(A)68.986.8199.9993854.742Actuator 执行机构：Plain 平阀盖32.06732.605Type/Size 型号/规格：667/45Travel 行程： 2 Inch1068Bench Set 设定：10-30 psig Push Down to 向下推：Close 关Maximum Rated Flow Coefficient:CgSupply 动力源：Air 气源To Actuator 到执行机构：6-30/0-33 psig Fail Valve 失气时阀门：Close 关Handwheel 手轮：Top Mtd 顶装手轮12327-Aug-13RF 法兰连接RF 法兰连接316不锈钢单孔带电镀316不锈钢无300磅Mr. Liu xxx Project 直通阀向下Sliding Stem Control Valve SepcificationABC Jeffrey Jiang 316不锈钢平衡标准测试等百分比Star Controls 笼式316不锈钢P1 入口压力dP 差压931.104357540SG 比重T 温度002-1.2.31-Deeperblue Triloop, 4-20 mA Output;Degrease AAA Level;Vmax=11.06 m/s;CgC12999.297% Open 开度2013-8-27 12:19Triloop, 4-20mA 输出氧气应用，AAA 级脱脂处理最大流速=11.06米/秒316不锈钢SSH200104234079.5973.73631.62Q 流量Vlv Lpa 噪音。
