FISHER6200 485手操器校验步骤一、校验步骤：1进入菜单找到组态配置 2选择基本设置Guided Setup3.仪表模式切到离线状态4. 进去设备设置Device Setup选择压力单位。
5.选择定位器放大器作用类型6.选择控制类型。
7.最大供气压力。
8.选择执行机构制造商9.执行机构型号（不知道的都选其他） 10.执行机构尺寸11.选择阀门作用形式（故障位） 12.确认好后去设置行程传感器13.是否配置放大器，快排阀。
14.确认旁路助推器安装在阀座上。
15.确认放大器旁路助推器有旋开功能。
16.设备组态配置准备发送到仪表17.是否使用工厂默认设置（初始化） 18.选择NO完成设备设置，运行自动行程校验19.设备进入初始化。
20.设置完成是否切回在线模式。
二单独设置参数挂手操器读取菜单，定位器切到离线状态下，进入手动设置菜单组态里选择valve and actuator 可修改阀门和执行机构参数。
三手操器现场给阀位1.在维修工具菜单里选择Diagnostics2.点击Stroke Valve给阀位。
3.是否使用特定阀位。
选择（Disabled）禁用。
4.给阀位，选择设定目标值Step to Target5.给定自己想要的阀位值。
6.对阀位完成后，选择Done完成7.阀位核对完后，将仪表切回在线模式In Service四阀门自动校验1.在组态菜单里找到校验菜单Calibration2.选择行程校验Traver Calibration3.选择自动校验Auto Calibration4.是否连接自动校验选择Continue连接5.选择校验类型。
选标准自动校验Auto Calibrate-Standard6.点击进入后会弹出以下对话框。
①②7.选择NO进入自动校验。
F i s h e r定位器要点一：DVC6000简介DVC6000系列数字式阀门定位器是可以通讯的，基于微处理器的电—气转换仪表，除了把电流信号转换成气动输出压力这一标准功能之外，DVC6000系列数字式阀门定位器使用HART通讯协议可以很容易的访问对于过程操作的至关重要的信息，在控制阀上或现场接线盒处通过HART通讯器，或者在中控室里通过个人计算机或操作台，很容易的获取现场控制阀的重要运行信息。
使用IBM兼容的PC机或275HART手操器可以对DVC6000系列数字式阀门控制器进行多种操作，可以获取软件版本等级，信息串，位号等一般信息，也可以获取诊断信息以帮助你查找问题的原因，还可以组态输出输入参数，对阀门控制器进行校验。
DVC6000是为直接取代安装在阀门上的标准的气动或电气阀门定位器而设计的。
二：可供配置;DVC6010型----------用于直行程控制阀DVC6020型----------用于旋转式及长行程直行程执行机构DVC6030型----------用于纵向旋转式控制阀。
三：技术指标1、输入信号模拟信号输入：4-20m A ,对于模拟量控制，要求在仪表端子处获得的最小电压必须是10.5伏直流电，对于HART通讯，最小电压时11伏直流电.最小控制电流4m A,不致引起微处理器重新启动的最小电流3.5 m A最大电压30V过载电流保护，输入线路限制了电流，以防止内部损坏。
反极性保护：逆向回路电流不会导致仪表损坏。
2、输出信号：为执行机构要求的气动信号，最大可到到气源压力的百分之九十五。
最小范围0.4bar (6PSi)最大范围 9.5 bar (140PSi)3、独立线性度输出范围的正负0.75％4、电磁兼容性，能满足现场具有电磁干扰的释放等级为B级的抗扰性。
5、工作环境温度限制，-40℃---85℃6、阀杆行程，最大0-102mm (4英寸)最小0-9.5mm(3/8英寸)四：安装为避免由于过程压力的突然释放或零部件的爆裂引起的人身伤害和财产损失，在安装定位器之前应该注意以下几点;1、断开向仪表提供的气源压力，电源或控制信号的一切操作线路，确保执行机构不会突然打开或关闭，对操作工况或人身造成危害。

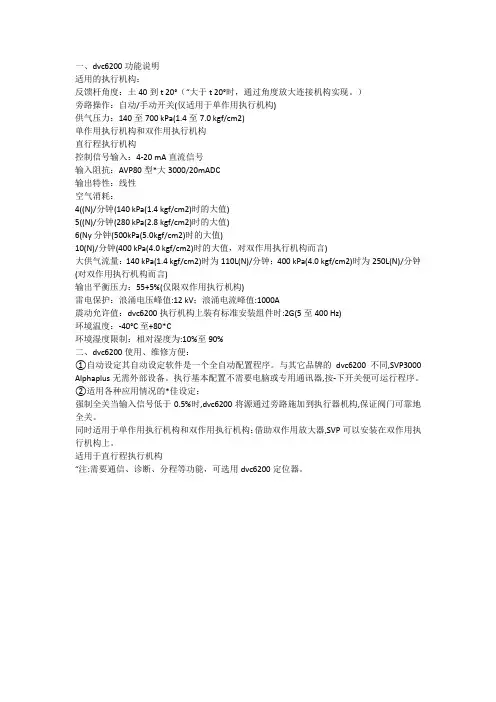

一、dvc6200功能说明适用的执行机构：反馈杆角度：土40到t 20°（“大于t 20°时，通过角度放大连接机构实现。
）旁路操作：自动/手动开关(仅适用于单作用执行机构)供气压力：140至700 kPa(1.4至7.0 kgf/cm2)单作用执行机构和双作用执行机构直行程执行机构控制信号输入：4-20 mA直流信号输入阻抗：AVP80型*大3000/20mADC输出特性：线性空气消耗：4((N)/分钟(140 kPa(1.4 kgf/cm2)时的大值)5((N)/分钟(280 kPa(2.8 kgf/cm2)时的大值)6(Ny分钟(500kPa(5.0kgf/cm2)时的大值)10(N)/分钟(400 kPa(4.0 kgf/cm2)时的大值，对双作用执行机构而言)大供气流量：140 kPa(1.4 kgf/cm2)时为110L(N)/分钟；400 kPa(4.0 kgf/cm2)时为250L(N)/分钟(对双作用执行机构而言)输出平衡压力：55+5%(仅限双作用执行机构)雷电保护：浪涌电压峰值:12 kV；浪涌电流峰值:1000A震动允许值：dvc6200执行机构上装有标准安装组件时:2G(5至400 Hz)环境温度：-40°C至+80*C环境湿度限制：相对湿度为:10%至90%二、dvc6200使用、维修方便：①自动设定其自动设定软件是一个全自动配置程序。
与其它品牌的dvc6200不同,SVP3000 Alphaplus无需外部设备。
执行基本配置不需要电脑或专用通讯器,按-下开关便可运行程序。
②适用各种应用情况的*佳设定：强制全关当输入信号低于0.5%时,dvc6200将源通过旁路施加到执行器机构,保证阀门可靠地全关。
同时适用于单作用执行机构和双作用执行机构：借助双作用放大器,SVP可以安装在双作用执行机构上。
适用于直行程执行机构“注:需要通信、诊断、分程等功能，可选用dvc6200定位器。
FISHER(费希尔)3582系列电气阀门定位器的调整调校机具准备：标准仪DRUCK TRX-II工业过程校验仪、压力模块、手动低压发生泵；步话机两台；活动扳手若干把；十字一字螺丝刀各若干把；管用密封生胶带。
调校人员准备：操作员A在上位计算机记录实时数据发布测试指令，操作员B现场调试操作，操作员C作现场记录回复。
调校步骤:插好压力模块与DRUCK TRX-II的信号连接线。
开DRUCK TRX-II 电源，DRUCK TRX-II设置为压力测试量模式。
1．零位调整零位调整的目的是为了保证定位器各部件处于正确的工作位置。
零位调整的过程如下：⑴将执行机构行程调到中间位置，将转臂上的0位对准定位器箱体上的0位刻线，然后使行程销与转臂垂直，全行程值与转臂上刻度对应。
注意：阀杆行程小于1～1/8英寸（29mm）时行程销也必须在1～1/8刻线处。
⑵将喷嘴锁母松开，顺时针拧喷嘴定位器到头，然后反时针拧2周固定。
⑶解除定位器上所有负荷，将定位器的输出，连到执行机构的输入。
⑷将输入信号与定位器相连，首先输入中间值。
比如：3582系列定位器3～15psig(0.2～1.0bar)信号范围时输入9 psig（0.6bar），然后给定位器供气。
注意：正常工作时，挡板必须正对喷嘴，保证挡板不移动，不扭曲。
⑸将挡板打到推板上刻度的零位，输出压力也应为中间值，若不是，松开挡板螺钉，并调整使其输出压力达到中间值然后锁紧。
⑹将挡板转到正作用象限刻度10处，输出压力也应为中间值，若不是，调整波纹管螺栓，使其输出压力达到中间值然后锁紧。
⑺将挡板转到反作用象限刻度10处，输出压力也应为中间值，若不是，调整推板螺栓，使其输出压力达到中间值然后锁紧。
⑻重复⑸、⑹、⑺检查挡板是否正对喷嘴。
若不是，重新调整喷嘴和挡板，直到零位达到。
为行程调整做好准备。
2．行程调整⑴解除负荷，将定位器输出与执行机构输入相连接。
给定位器输入信号并且为中间值。
⑵将挡板调到推板刻度大约为6位置（正作用象限或反作用象限）给定位器供气，执行机构应运动到其行程的中间值。
费希尔定位器讲义一．费希尔定位器的分类介绍。
二．费希尔定位器的工作原理。
三．费希尔定位器的调试及整定。
四．4200反馈快速调整的方法。
费希尔国际有限公司始于1880年，发明人是william Fisher发明了第一台泵调节器。
分类“DVC5000。
DVC6000。
DVC2000DVC2000----------直行程,角行程。
行程：最大2英寸，在大的行程可以通过增加气动放大器，改变双作用。
没有连接杆和连接件减少了安装零件和安装的复杂程度。
里面带非接触式阀位变送器和阀位开关，阀位变送器需要单独供电。
二. 费希尔定位器的工作原理。
Fisher DVC5000/6000系列智能定位器的结构原理图如下图所示智能定位器结构原理图：工作原理:控制器来的控制信号经端子盒进到印刷线路板子模块，在这里被微处理器读取后经数字算法处理后转换成模拟量后送给I/P转换器。
当信号改变时I/P转换器的线圈和衔铁之间的磁吸引力改变，并因此改变了喷嘴挡板间的距离进而改变了喷嘴背压，该背压经放大器放大后送给执行机构并通过执行机构改变阀杆的位置。
阀行程传感器通过反馈杆感受阀杆位置的变化，并将此信号反给印刷线路板组件参与计算。
当阀杆位置达到正确位置，阀杆位置信号反到印刷线路板组建，经过处理后使I/P驱动信号稳定下来，则喷嘴背压稳定下来，则到执行机构的输出力也稳定下来阀杆位置不再变化。
单作用执行机构：将单作用正作用式数字式阀门控制器（a型气动放大器）连接到单作用执行机构上时，必须把输出口B堵死，把输出口A连接到执行机构膜盖上。
在输出口B处不需要压力表，在其相应位置上改装一个带过滤网的排空管塞。
将单作用反作用式数字式阀门控制器（B型气动放大器）连接到单作用执行机构上时，必须把输出口A堵死，把输出口B连接到执行机构膜盖上。
在输出口A处不需要压力表，应改装一个堵头。
双作用执行机构：当用在双作用执行机构上时，DVC6000系列数字式阀门控制器通常采用A型气动放大器，当无输入信号时，如果气动放大器已经调整好，则输出口A的压力应为0，而输出口B的压力等于输入气源的的压力。
一：DVC6000 简介DVC6000 系列数字式阀门定位器是可以通讯的，基于微处理器的电—气转换仪表，除了把电流信号转换成气动输出压力这一标准功能之外，DVC6000 系列数字式阀门定位器使用HART 通讯协议可以很容易的访问对于过程操作的至关重要的信息，在控制阀上或现场接线盒处通过HART 通讯器，或者在中控室里通过个人计算机或操作台，很容易的获取现场控制阀的重要运行信息。
使用IBM 兼容的PC 机或275HART 手操器可以对DVC6000 系列数字式阀门控制器进行多种操作，可以获取软件版本等级，信息串，位号等一般信息，也可以获取诊断信息以帮助你查找问题的原因，还可以组态输出输入参数，对阀门控制器进行校验。
DVC6000 是为直接取代安装在阀门上的标准的气动或电气阀门定位器而设计的。
二：可供配置;DVC6010 型 -------- 用于直行程控制阀DVC6020 型 -------- 用于旋转式及长行程直行程执行机构DVC6030 型 -------- 用于纵向旋转式控制阀。
三：技术指标1、输入信号模拟信号输入：4-20m A ,对于模拟量控制，要求在仪表端子处获得的最小电压必须是10.5 伏直流电，对于HART 通讯，最小电压时11伏直流电.最小控制电流4m A,不致引起微处理器重新启动的最小电流3.5 m A最大电压30V 过载电流保护，输入线路限制了电流，以防止内部损坏。
反极性保护：逆向回路电流不会导致仪表损坏。
2、输出信号：为执行机构要求的气动信号，最大可到到气源压力的百分之九十五。
最小范围0.4bar (6PSi)最大范围9.5 bar (140PSi)3、独立线性度输出范围的正负0.75％4、电磁兼容性，能满足现场具有电磁干扰的释放等级为B 级的抗扰性。
5、工作环境温度限制，-40 °C ---85 °C6、阀杆行程，最大0-102mm (4英寸)最小0-9.5mm(3/8 英寸)四：安装为避免由于过程压力的突然释放或零部件的爆裂引起的人身伤害和财产损失，在安装定位器之前应该注意以下几点;1、断开向仪表提供的气源压力，电源或控制信号的一切操作线路，确保执行机构不会突然打开或关闭，对操作工况或人身造成危害。
