Fisher定位器使用说明书一、Fisher定位器调校基本步骤1.将375手操器连接到接线端子上，进入菜单选择 Setup(设置)→Basic setup（基本设置）→Auto setup（自动设置）→Setup wizard（设置向导）2.根据Setup wizard的提示选择相应的参数⑴instrument mode is in service ,continue for prompts to pleaseout of service.仪表模式是在线状态，继续须要准时设置为离线状态选择 Yes.⑵output will not track input when instrument mode is out ofservice.当仪表在离线状态时，仪表的输出将不随输入的变化而变化选择Yes.⑶change to out of service to continue.继续需改变为离线模式选择out of service选择enter说明：仪表正常工作时其模式为in service状态，当对仪表进行调校时需改为out of service状态。
⑷Tru/Press select 行程/压力选择选择Travel control⑸Pressure units 压力单位选择psi⑹Max supply press 最大供气压力此时输入的最大供气压力值应与空气过滤减压阀的输出压力一致，此值不宜过大，过大，阀门易损坏，超行程。
应调整空气过滤减压阀使阀门刚好全行程，这时输入此时的压力值。
⑺Actuator manufacturer 执行机构制造商选择Fisher controls⑻Actuator model 执行机构型号查看阀体上的铭牌，有此执行机构型号，选择相应型号，如667，1035，1051等。
⑼Actuator size 执行机构尺寸查看阀体上的铭牌，有此执行机构尺寸，选择相应尺寸，如30，34，40，45，50，46，60，70，100等。

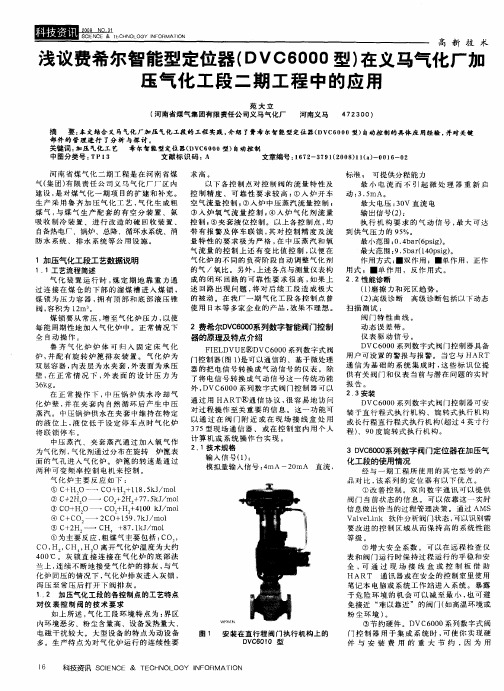

FISHERDVC6000系列阀门定位器原理和检修在DETAIL SETUP中，MODE中，有个INSTRUMENT MODE，这个里面有2个选项，IN SERVICE 和OUT OF SERVICE。
IN SERVICE：外部信号能控制阀门动作，此模式下，定位器的很多参数不能设定。
OUT OF SERVICE：外部信号无用，此时能设置各种定位器参数，如RESPONSE TIME，TAG等等。
很多时候，阀门不动作，可能就是定位器的模式跳到了OUT OF SERVICE。
一个新的定位器，首先要做的是TRAVEL SENSOR的调整，A柱加上的时候，为0％位置，调整内六角，调整到600左右。
然后是满点。
其后，连接阀杆和反馈臂，注意阀门行程是多少，连接点就要设在多少。
然后可以用BASIC SETUP中，有个AUTO WIZARD来自动设置校验定位器。
在BASIC SETUP中，有个AUTO WIZARD，能自动校验阀门，这个WIZARD分3步：①设置ACTUTOR型号，有各个厂家的可以用。
（GCT的是FISHER的667执行机构）②设置RELAY的作用方式，A作用（螺丝刀拨到－）（GCT的是A作用），B作用（螺丝刀拨到＋），双作用。
③设置自动调整的中间点的位置，可以外加电流信号，调整到50％开度的准确开度，或者用厂家的DEFAULT设定值。
建议用外加电流信号。
在CALIBRATION中，有各种元件的CALIBRATION校验，有TRAVEL SENSOR的，压力传感器的，输入电流模版的。
可以对单独的元件进行校验。
工具：大的一字十字螺丝刀，小一字螺丝刀，密封胶，擦胶的布，375HART，FLUKE704呆扳手：7/8 11/16 1/2 7/16 1/4 5/16 套筒扳手英制一套。
白布一大块手电。
费舍尔钢筋位置探测仪安全操作及保养规程1. 引言费舍尔钢筋位置探测仪是一种用于测量混凝土结构中钢筋位置的仪器。
本文档旨在详细介绍该仪器的安全操作和保养规程，以确保用户正确操作并延长仪器的使用寿命。
2. 安全操作规程为了保障使用人员的人身安全和仪器的正常运行，以下是针对费舍尔钢筋位置探测仪的安全操作规程：2.1 使用前准备在使用费舍尔钢筋位置探测仪之前，操作人员应进行以下准备工作：•熟悉仪器的使用说明书，了解操作步骤和注意事项；•确保仪器处于良好的工作状态，如电池充足、传感器清洁等；•戴上适当的个人防护装备，如手套和护目镜。
2.2 操作步骤正确的操作步骤可以确保钢筋位置探测仪的准确性和稳定性：1.将仪器打开，并确保仪器与混凝土结构保持良好的接触；2.调整仪器的扫描设置，如深度范围和钢筋直径；3.缓慢移动仪器，扫描待测区域；4.根据仪器的指示，记录并标记钢筋位置。
2.3 注意事项在操作费舍尔钢筋位置探测仪时，需要注意以下事项：•避免将仪器暴露在高温、潮湿或腐蚀性环境中；•避免在强电磁场附近使用仪器，以免干扰仪器的正常工作；•不要过度施加力量或敲击仪器，以免损坏传感器和仪器；•使用完毕后，及时清洁仪器，避免灰尘和污染物腐蚀仪器。
3. 保养规程正确的保养方法可以延长费舍尔钢筋位置探测仪的使用寿命，确保仪器的精确性和可靠性。
3.1 清洁定期清洁仪器是保持仪器功能稳定的关键：•使用清洁的软布或棉布轻轻擦拭仪器表面；•避免使用含有酸、碱或腐蚀性溶液进行清洗；•清洁传感器时，使用专用的清洁剂，并按照说明进行操作。
3.2 存储正确的存储方法可以防止仪器受到损坏或氧化：•存放仪器时，避免受潮、高温或阳光直射；•弃用后，请将仪器放置在干燥通风的环境中；•如果长时间未使用，请将电池取出以防止电池液渗漏。
3.3 定期检查和校准定期检查和校准可以确保仪器的准确性和稳定性：•根据仪器说明书，定期更换传感器和配件；•在仪器运行前进行自检，确保仪器处于正常工作状态；•定期进行校准，以纠正仪器可能存在的误差。

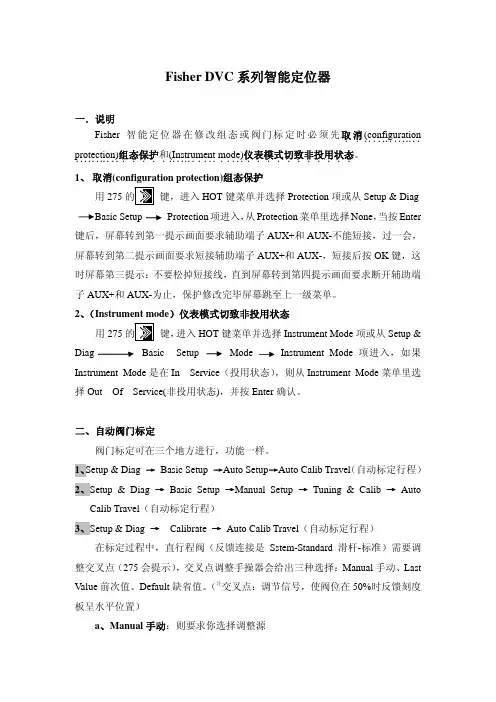

Fisher DVC系列智能定位器一．说明Fisher智能定位器在修改组态或阀门标定时必须先取消．．．．．．．．．．．．．．．．(configurationprotection)．．．．．．．．．．．。
．．．．．．．．．．．．．．．．仪表模式切致非投用状态．．．．和．(Instrument mode)．．．．．．．．．．．组态保护1、取消(configuration protection)组态保护用275键，进入HOT键菜单并选择Protection项或从Setup & Diag Basic Setup Protection项进入，从Protection菜单里选择None，当按Enter 键后，屏幕转到第一提示画面要求辅助端子AUX+和AUX-不能短接，过一会，屏幕转到第二提示画面要求短接辅助端子AUX+和AUX-，短接后按OK键，这时屏幕第三提示：不要松掉短接线，直到屏幕转到第四提示画面要求断开辅助端子AUX+和AUX-为止，保护修改完毕屏幕跳至上一级菜单。
2、（Instrument mode）仪表模式切致非投用状态用275键，进入HOT键菜单并选择Instrument Mode项或从Setup & Diag Basic Setup Mode Instrument Mode项进入，如果Instrument Mode是在In Service（投用状态），则从Instrument Mode菜单里选择Out Of Service(非投用状态)，并按Enter确认。
二、自动阀门标定阀门标定可在三个地方进行，功能一样。
1、Setup & Diag → Basic Setup →Auto Setup→Auto Calib Travel（自动标定行程）2、Setup & Diag → Basic Setup →Manual Setup → Tuning & Calib → AutoCalib Travel（自动标定行程）3、Setup & Diag → Calibrate → Auto Calib Travel（自动标定行程）在标定过程中，直行程阀（反馈连接是Sstem-Standard滑杆-标准）需要调整交叉点（275会提示），交叉点调整手操器会给出三种选择：Manual手动、LastValue前次值、Default缺省值。
浅谈费希尔定位器的应用与维护
摘要：介绍了费希尔（FISHER）定位器在化工装置的应用。
简要讲述了费希尔（FISHER）定位器的原理、安装、调试、常见故障及处理。
关键词：费希尔（FISHER）定位器；调节阀；执行机构
引言
在大型化工装置中，调节阀是控制系统的终端，调节阀操作要保证工艺装置
安全可靠平稳运行。
一旦其发生故障，将直接影响装置的安全运行，对生产过程
影响非常大。
熟悉定位器的原理和性能并能熟练进行调试操作，将能有效的为生
产装置的安全稳定运行提供可靠保障。
1.费希尔（FISHER）定位器的工作原理
1.1在薄膜执行机构中，费希尔（FISHER）的3582系列阀门定位器的滑杆控
制阀中，气源压力连接到起动放大器。
气动放大器内的固定节流孔限制喷嘴的流量，这样当挡板没有挡住喷嘴时，空气能够排放得比进气速度要快。
1.2从控制设备来的输入信号连接到波纹管，当输入信号时，波纹管膨胀并推动平衡梁，平衡梁围绕输入轴转动，使挡板靠近喷嘴。
喷嘴压力增加，然后通过
气动放大器的作用，增加至膜片式执行机构的输入压力，到执行机构的压力增加
会使得执行机构推杆向下移动。
推杆的移动通过一个凸轮反馈到平衡梁。
当凸轮
转动时，平衡梁围绕反馈支点旋转，并移动挡板使其离开喷嘴。
喷嘴压力减少，
并降低机构压力，推杆继续下移，使挡板离开喷嘴，直到达到平衡。
1.3当输入信号减少时，波管纹收缩，平衡梁围绕输入轴旋转，从而移动挡板，使其离开喷嘴。
喷嘴压力减少，因而气动放大器允许膜盖里的压力释放到空气中去。
执行机构推杆向上移动。
通过凸轮，推杆的移动被反馈到平衡梁去重新定位
挡板，使其更靠近喷嘴。
当平衡条件达到时，推杆停止移动，挡板被定位，防止
膜盖里的压力进一步降低。
2.费希尔（FISHER）定位器安装注意事项
2.1为防止设备损坏，应该保证在执行机构的整个行程中，连接杆始终不碰到阀门定位器。
2.2不要将行程销置于小于实际执行机构行程的位置，这样会使凸轮转角大于60度，引起凸轮或其它零件损坏。
当执行机构膜片压力升高时，凸轮上小指针必
须指向阀杆运动方向。
2.3利用操作轮或手动加载减压阀将执行机构定位在行程的中间位置。
当执行机构在行程中部时，提升旋转轴臂以使其上的0指针刻度与外壳上指示刻度对齐。
定位行程销使它与连接臂垂直，并对准旋转轴臂上正确的执行机构推杆行程刻度。
3.费希尔（FISHER）定位器的旁路操作、分程操作及作用方式
3.1推动旁路手柄至定位器背部以使指针指向标注POSITIONER的位置。
当旁
路手柄在此位置时，输入信号就送到阀门定位器波纹管，阀门定位器的输出信号
传至执行机构。
推动旁路手柄向前使旁路手柄指向标注BYPASS的位置，在这个
位置，输入信号直接传送至执行机构。
对反作用或分程阀门定位器，旁路手柄也
许会锁定在POSITIONER位置，因而不能使用旁路，为将旁路手柄固定在POSITIONER位置，首先关闭仪表和阀门定位器的气源，然后拆卸手柄旋转180度，重新将其安装于浇铸在旁路模块上的两个凸轮之间。
3.2费希尔的3582系列定位器适合于分程操作。
在分程操作中，从单独控制
设备传来的无论是气动的或者直流的输入信号被分程到两个或者多个控制阀门。
为改变到分程操作，需先进行平衡梁的校正，然后用所需要的分程范围去调校使
阀门达到全行程。
在正常操作中，当在输入信号量程的中间值时，挡板必须笔直
的对准喷嘴。
当输入信号在分程上限以上时，进一步的波纹管行程会把挡板推向
喷嘴。
这种影响会在挡板和喷嘴之间引起不匹配，这样又影响分程校准。
在这些
情况下，除了喷嘴调整外，进行波纹管调整可以得到满意的结果。
3582系列阀门
定位器要得到满行程操作，就需要相对来说小百分比的仪表压力量程。
如果行程
销等于阀门行程，那么满行程需要的输入信号的33％，如果大于阀门行程，那么
是正常输入信号的最小值的20％。
3.3将3582系列阀门定位器的作用方向从正方向（升高、或者气动或电动的
输入信号，升高的输出压力）变成负方向（升高的输入信号，降低的输出压力），反过来也是这样。
作用方向由平衡架上挡板的位置所决定。
平衡梁杯分为四个象限，平衡梁上正方向的象限标注为DIRECT，负方向标注为REVERSE。
如果要改变
定位器的方向，只需将平衡梁上挡板移向相反位置。
4.费希尔（FISHER）定位器的校验
4.1关闭输送到阀门定位器的气源压力，在阀门定位器的输出端和执行机构气源连接头之间连接或者重新连接必要的管道，在阀门定位器上连接输入端，直到
输入信号到量程中值
4.2移动挡板至平衡梁（正方向或者反方向）的操作象限的大约刻度6处，向阀门定位器施加气源压力。
旋转轴臂上的0刻度使其与壳体上的刻度标记对齐，
执行机构应该置于行程中间值处。
如果没有，首先检查凸轮是否松漏，是否安装
正确。
为了使预期输入信号值与初始点行程相对应，也许有必要调整辅助喷嘴的
高度。
4.3信号值等于量程范围的最低值。
放松喷嘴放松螺母并且对齐调整直至执行机构移动至行程末端。
改变喷嘴位置只是为了调整0刻度，无论喷嘴位置是否改变，0参考点都需要改变。
4.4使输入信号值等于量程范围的最大值并且观察执行机构阀杆行程。
如果阀杆行程比期望的短，就通过移动挡板至平衡架的高序号使行程增加。
如果在输入
信号到达量程最高值之前就已经得到期望杆量程，就移动挡板至平衡架的低序号
使其降低。
4.5重复步骤3、4已得到正确的量程，每改变步骤4中的挡板位置，都要重
复步骤3以确保相应的0刻度。
5.费希尔（FISHER）定位器的日常维护
5.1气动放大器和密封垫应该检修，如果有必要应该进行更换。
如果有必要，清洁或者更换气动放大器内的限流装置。
拆卸并且清洁限流装置，有必要的话，
装上新的O型圈，并且更换限流装置。
5.2波纹管中有量程弹簧，当输入信号范围被分割以操作两个或更多控制阀门，正常的量程弹簧的改变就没有必要。
改变量程弹簧后，需重新矫直平衡梁时，有
必要进行局部调整。
矫直后，按照相应的效验说明对单元进行效验
5.3若需要拆卸和更换气动放大器。
在使用旁路，正作用满量程输入信号的定位器中，通过移动操作轮至BYPASS位置来在旁路操作中安放定位器，然后，关
闭气源压力对定位器隔离系统控制阀，关闭所有压力线路。
松开两个安装螺钉拆
卸壳体背部的气动放大器。
重新安装新的气动放大器于壳体上，确保O型圈在位，用两个安装螺钉加以保护。
把旁路操作轮运动至POSITIONER位置，或者连接阀
门定位器，以此恢复操作。
结束语
费希尔（FISHER）3582系列定位器操作简单、方便、灵活，性能可靠，控制精度高，结构紧凑。
其优越的性能，先进的技术，在化工行业得到了广泛的应用与好评。
希望它的使用和推广能不断提高企业的自动化水平，为生产装置的长周期、稳定运行提供保障。
参考文献：
[1]费希尔.3582系列阀门定位器指导手册.艾默生过程控制有限公司.
[2]化工仪表维修工.
[3]过程控制仪表及装置.。
