EMERSON动环FSU操作手册一、设置TCP/IPv41、打开控制面板——进入网络和共享中心——更改适配器设置——本地连接（以太网）——右键属性（这是其中一种方法）——双击“TCP/IPv4”——修改TCP/IPv4（如图所示）图一右键属性图二双击TCP/IPv4图三修改TCP/IPv42、输入网址“192.168.100.100”，登陆账号user，密码emerson图一登陆页面二、系统页面介绍2.1实时监控图二事件图三控制2.1.2实时监控——智能设备——gps（基本功能一样）2.1.3实时监控——智能设备——开关电源（基本功能一样）图一信息2.2实时监控——IP视频图一ip视频2.2.1实时监控——IP视频——登陆摄像头（账户admin 密码 Enp12345）图二登陆页面2.2.2实时监控——IP视频——登陆摄像头——配置（如果想要摄像头能够回放，抓图）——高级设置——存储——录像计划——启用录像计划——编辑图二配置录像计划（最后保存）图三录像（紧接着图二）图4抓图图五抓图编辑（end）2.3配置——站点配置（主要为更换设备操作，维护不用管此步骤）图一配置——站点配置2.3.1导入数据○1登陆铁塔平台（http://180.153.49.130:9000/baf/jsp/uiframe/frame.xhtml）——导航菜单，资源管理——站址管理——查询图一查询图二导出编码○2直接导入编码（End）2.3.2关于处理协议不匹配问题的操作或更换FSU后配置文件操作步骤注：开关电源跟换协议步骤是一样的，按从上到下的顺序依次选择填写2.4铁塔——L2TP VPN（这个要记住，今后换设备后，只有填写了这个才能上线）注：远程连接所用到vpn就是这个180.153.49.167180.153.49.1702.4.1铁塔——无线状态其他没有涉及的页面问不常用的，如有兴趣可自行探索，系统介绍到此为止，如有误笔，还请斧正作者万杰11。

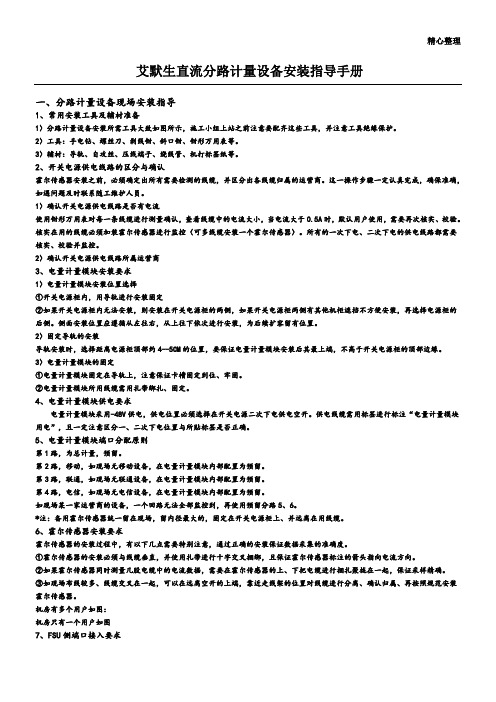

精心整理艾默生直流分路计量设备安装指导手册一、分路计量设备现场安装指导1、常用安装工具及辅材准备1）分路计量设备安装所需工具大致如图所示，施工小组上站之前注意要配齐这些工具，并注意工具绝缘保护。

2）工具：手电钻、螺丝刀、剥线钳、斜口钳、钳形万用表等。

3）辅材：导轨、自攻丝、压线端子、绕线管、机打标签纸等。

2、开关电源供电线路的区分与确认霍尔传感器安装之前，必须确定出所有需要检测的线缆，并区分出各线缆归属的运营商。

这一操作步骤一定认真完成，确保准确，12312345第1第2第3第4*注：备用霍尔传感器统一留在现场，留内径最大的，固定在开关电源柜上、并远离在用线缆。

6、霍尔传感器安装要求霍尔传感器的安装过程中，有以下几点需要特别注意，通过正确的安装保证数据采集的准确度。

①霍尔传感器的安装必须与线缆垂直，并使用扎带进行十字交叉捆绑，且保证霍尔传感器标注的箭头指向电流方向。

②如果霍尔传感器同时测量几股电缆中的电流数据，需要在霍尔传感器的上、下把电缆进行捆扎聚拢在一起，保证采样精确。

③如现场布线较多、线缆交叉在一起，可以在远离空开的上端，靠近走线架的位置对线缆进行分离、确认归属、再按照规范安装霍尔传感器。

机房有多个用户如图：机房只有一个用户如图7、FSU侧端口接入要求①电量计量模块在FSU侧的接入，按FSU设备型号分两种情况接入。

A、FSU设备型号为FSU2808的，统一使用FSU的COM5智能口，如遇特殊站点该智能口被占用，可依次后延使用空余智能口进行接入B、FSU设备型号为IDU/eStoneII/IPLU这三种的，统一使用FSU原接雅达电表的COM智能口并接，与原有雅达电表共用com智能口，新增电量计量模块的设备地址统一设置为11（使用电量计量模块调试软件电脑直连电量计量模块RS485口登入修改设置）。

②通讯线缆须用电量计量模块通讯标签进行标注。

FSU2808：接线端子的D+脚接计电设备的A，D-脚接计电设备的BIDU/eStoneII/IPLU：接线端子的T+脚接计电设备的A,T-脚接接计电设备的B8、标签打印规范1）标签种类标签分为3种：2%。
