EMERSON动环FSU操作手册一、设置TCP/IPv41、打开控制面板——进入网络和共享中心——更改适配器设置——本地连接（以太网）——右键属性（这是其中一种方法）——双击“TCP/IPv4”——修改TCP/IPv4（如图所示）图一右键属性图二双击TCP/IPv4图三修改TCP/IPv42、输入网址“192.168.100.100”，登陆账号user，密码emerson图一登陆页面二、系统页面介绍2.1实时监控图二事件图三控制2.1.2实时监控——智能设备——gps（基本功能一样）2.1.3实时监控——智能设备——开关电源（基本功能一样）图一信息2.2实时监控——IP视频图一ip视频2.2.1实时监控——IP视频——登陆摄像头（账户admin 密码 Enp12345）图二登陆页面2.2.2实时监控——IP视频——登陆摄像头——配置（如果想要摄像头能够回放，抓图）——高级设置——存储——录像计划——启用录像计划——编辑图二配置录像计划（最后保存）图三录像（紧接着图二）图4抓图图五抓图编辑（end）2.3配置——站点配置（主要为更换设备操作，维护不用管此步骤）图一配置——站点配置2.3.1导入数据○1登陆铁塔平台（http://180.153.49.130:9000/baf/jsp/uiframe/frame.xhtml）——导航菜单，资源管理——站址管理——查询图一查询图二导出编码○2直接导入编码（End）2.3.2关于处理协议不匹配问题的操作或更换FSU后配置文件操作步骤注：开关电源跟换协议步骤是一样的，按从上到下的顺序依次选择填写2.4铁塔——L2TP VPN（这个要记住，今后换设备后，只有填写了这个才能上线）注：远程连接所用到vpn就是这个180.153.49.167180.153.49.1702.4.1铁塔——无线状态其他没有涉及的页面问不常用的，如有兴趣可自行探索，系统介绍到此为止，如有误笔，还请斧正作者万杰11。
艾默生数生态系统及智能电厂解决方案艾默生是一家全球领先的技术和工程解决方案提供商，致力于帮助客户实现更高效、可持续的运营。
在生态系统和智能电厂领域，艾默生提供了一系列解决方案，旨在提升能源效率、降低碳排放，实现可持续发展。
生态系统是指由相互作用的生物和非生物组成的动态复杂系统。
艾默生在此领域提供的解决方案主要有以下几个方面：1.能源管理系统（EMS）：艾默生的EMS可以整合、管理和优化供应链中的能源系统，包括电力、热能、水等。
通过监测和分析数据，EMS能够提供实时的能源消耗情况和效率指标，帮助用户制定并执行能源管理策略，降低能源成本，减少环境影响。
2.风能解决方案：艾默生提供一系列风能管理解决方案，包括风电场的监测、控制和优化系统。
通过实时数据采集和分析，艾默生的解决方案可以预测风力变化，优化风电机组的运行，提高发电效率。
3.水处理解决方案：艾默生提供先进的水处理技术和解决方案，可以帮助客户降低水资源的消耗和废水的排放。
艾默生的水处理解决方案包括水质监测、水处理设备和系统以及智能化的运营和维护，能够提高水的质量、减少能耗和化学品使用。
智能电厂是一种集成了先进技术和智能化管理系统的现代化发电厂。
艾默生的智能电厂解决方案主要包括以下几个方面：1.自动化和控制系统：艾默生的自动化和控制系统可以实现对发电厂各个环节的智能化控制。
通过集成多种传感器和数据分析技术，系统可以实现对发电设备的实时监测和远程控制，提高发电效率和可靠性。
2.数据分析和优化：艾默生的数据分析和优化解决方案可以对发电厂的运营数据进行深度分析，提供有关设备状态、性能和效率的实时洞察。
通过优化运行策略和预测维护需求，可以降低运营成本、提高设备可靠性。
3.可再生能源集成：艾默生的智能电厂解决方案可以支持可再生能源的集成和管理。
通过智能电网和储能技术的应用，可以将风能、太阳能等可再生能源与传统电力系统有机结合，实现可靠、高效的能源供应。
总的来说，艾默生的数生态系统和智能电厂解决方案通过整合先进的技术和智能化管理系统，帮助客户实现更高效、可持续的能源管理和发电运营。
产品说明书MS-00813-1206-4541, Rev AA2023 年 4 月艾默生 Plantweb™ Insight泵监测应用程序■可视化和分析软件平台对工厂资产进行战略性解读与监控■了解关于异常情况、资产状态、资产健康状况、能源成本、排放损失等方面的时间相关可执行信息与洞见■不靠主机系统或历史数据库实现无缝系统集成、简化安装以及极少组态或设置■预装的分析功能建立在数十年的过程经验和行业经验的基础之上■人性化的设计和经过用户测试的界面可实现一致而直观的导航功能和优点实时了解异常情况■资产监测应用程序套装，可利用数据分析和模型识别异常情况和故障。
■通过提醒和故障识别功能，在影响经济收益之前了解问题。
■直观且易于读取的视图突出显示高优先级的可执行信息。
安全可靠的轻量级软件包便于无缝集成到当前的基础架构■通过虚拟机轻松部署。
■随时从多种 Web 浏览器访问界面。
■人性化的设计便于快速、直观地启动和组态。
■与现有无线生态系统集成，以扩展功能并利用现有资产。
■不依靠 DCS、主机系统或历史数据库。
通过完全可扩展的软件包和众多应用程序监测一种或数千种资产■应用程序基于关键资产，例如疏水器、泵、热交换器、泄压阀以及其他资产。
■从小处着手，或从单点监测所有资产。
内容功能和优点 (2)用户界面 (4)泵应用程序 (5)通讯规格 (6)订购信息 (7)技术规格 (9)艾默生 Plantweb Insight 2023 年 4 月/Rosemount2023 年 4 月艾默生 Plantweb Insight■与其他商业系统（例如数据历史数据库）集成。
■可以部署在小型、大型或企业级运营中。
艾默生 Plantweb Insight3用户界面PlantwebInsight 套件中的所有应用程序都采用相似的外观和风格，使用户获得一致的体验。
主要视图可分成三层。
仪表板仪表板页面是所监测资产类别的整体概览。
该页面将提供完整资产类别的综合视图以及最重要的信息。

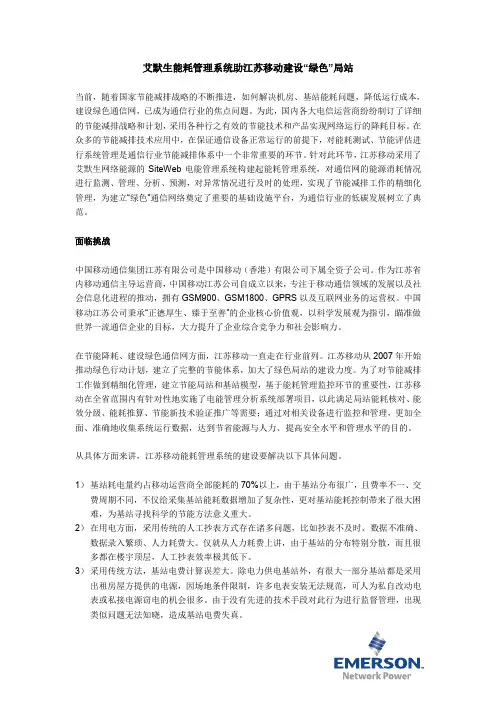

艾默生能耗管理系统助江苏移动建设“绿色”局站当前，随着国家节能减排战略的不断推进，如何解决机房、基站能耗问题，降低运行成本，建设绿色通信网，已成为通信行业的焦点问题。
为此，国内各大电信运营商纷纷制订了详细的节能减排战略和计划，采用各种行之有效的节能技术和产品实现网络运行的降耗目标。
在众多的节能减排技术应用中，在保证通信设备正常运行的前提下，对能耗测试、节能评估进行系统管理是通信行业节能减排体系中一个非常重要的环节。
针对此环节，江苏移动采用了艾默生网络能源的SiteWeb电能管理系统构建起能耗管理系统，对通信网的能源消耗情况进行监测、管理、分析、预测，对异常情况进行及时的处理，实现了节能减排工作的精细化管理，为建立“绿色”通信网络奠定了重要的基础设施平台，为通信行业的低碳发展树立了典范。
面临挑战中国移动通信集团江苏有限公司是中国移动（香港）有限公司下属全资子公司。
作为江苏省内移动通信主导运营商，中国移动江苏公司自成立以来，专注于移动通信领域的发展以及社会信息化进程的推动，拥有GSM900、GSM1800、GPRS以及互联网业务的运营权。
中国移动江苏公司秉承“正德厚生、臻于至善”的企业核心价值观，以科学发展观为指引，瞄准做世界一流通信企业的目标，大力提升了企业综合竞争力和社会影响力。
在节能降耗、建设绿色通信网方面，江苏移动一直走在行业前列。
江苏移动从2007年开始推动绿色行动计划，建立了完整的节能体系，加大了绿色局站的建设力度。
为了对节能减排工作做到精细化管理，建立节能局站和基站模型，基于能耗管理监控环节的重要性，江苏移动在全省范围内有针对性地实施了电能管理分析系统部署项目，以此满足局站能耗核对、能效分级、能耗推算、节能新技术验证推广等需要；通过对相关设备进行监控和管理，更加全面、准确地收集系统运行数据，达到节省能源与人力、提高安全水平和管理水平的目的。
从具体方面来讲，江苏移动能耗管理系统的建设要解决以下具体问题。
308机房集中监控管理系统技术建议书艾默生网络能源有限公司2014年2月目录第一章建设需求 (1)1.1系统概述 (1)1.2项目建设目标 (1)1.3项目需求 (1)1.3.1 监控对象 (1)1.3.2 平台功能需求 (2)1.4设计原则 (2)1.4.1 可靠性 (2)1.4.2 安全性 (2)1.4.3 通用性 (3)1.4.4 准确性及精度指标 (3)1.4.4.1准确性 (3)1.4.4.2采集精度要求 (3)1.5设计依据 (3)第二章系统解决方案 (4)2.1系统结构 (4)2.2采集方案 (4)2.2.1 动力设备采集方案 (4)2.2.1.1市电监测 (4)2.2.1.2 ATS开关柜监测 (4)2.2.1.3空调配电柜监测 (5)2.2.1.4 UPS输入柜监测 (6)2.2.1.5 UPS监测 (7)2.2.1.6 UPS蓄电池监测 (8)2.2.1.7 UPS输出柜监测 (9)2.2.1.8列头柜监测 (9)2.2.2 环境监控 (11)2.2.2.1精密空调监控 (11)2.2.2.2新风机监控 (12)2.2.2.3温湿度监测 (13)2.2.2.4漏水监测 (14)2.2.2.5照明监控 (15)第三章系统平台功能 (16)3.1界面布局 (16)3.2设备监控 (16)3.3组态监控 (17)3.4告警管理 (18)3.4.1 告警等级 (19)3.4.2 告警呈现 (19)3.5 3D监控 (20)3.6配电监控 (21)3.7 PUE展示模块 (22)第四章主要产品规格 (23)4.1数据处理平台ISU-0016IA (23)4.2 8路输入8路输出采集控制模块C2000 MD88 (24)第一章建设需求1.1 系统概述为在激烈的市场竞争中占得先机，企业逐步建立了自身需要的信息化平台，使企业能够根据市场的需求迅速做出反应。
信息化平台的建设中，配套的动力、环境调节设备直接关系到信息化平台的可靠运行，因此企业需要一套可靠的动力、环境监控平台，实现信息化平台配套的动力设备和环境的监管，艾默生SiteWeb3机房集中监控管理平台正是针对企业机房的需求特点而开发的产品。

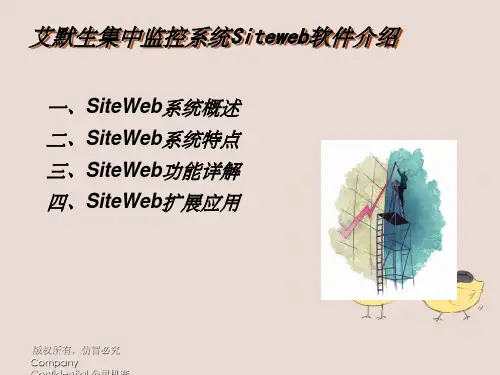

Site Monitoring
for Business-Critical Continuity™SiteWeb监控系统
新一代动力与环境综合管理平台
01
随着现代通信技术的高速发展，通信网络迅猛扩大，基站/机房设备及业务增加。
运营商的维护管理正在进一步信息化、综合化发展，在传统的动力和环境监控基础上，更多的业务管理系统需求被专业化应用，一个综合性的动力与环境管理平台应运而生。
SiteWeb动力设备与环境集中监控管理系统，凝聚了艾默生十多来年的系统应用经验，以为用户增值为导向。
各类基础及可定制的系统模块用于帮助用户管理业务，优化维护管理体系，增加业务收入并降低运营费用。
系统模块化、开放性的设计架构支持监控系统在技术应用和管理方面的持续发展，成为局站动力设备与环境精细化管理的有效支撑平台。
SiteWeb监控系统
新一代动力与环境综合管理平台
系统特点
采用B/S 架构，所有功能通过IE 浏览器呈现，不需要安装客户端软件，访问系统更加便捷超大规模容量设计，系统可支持50000个站点
采用底端数据处理机制，监控中心设备大幅减少，节省系统维护工作量和空间数据流向采用订阅－发布、主动上报机制，响应时间快，实时性好
02
Internet
E1/IP/PTN
智能化采集平台
智能化采集平台
2M 环
eStoneII
eStoneII
eStoneII
eStoneII
eStoneII
业务台
中心收敛设备
GPRS/CDMA
远端客户端和数据接口
数据库服务器DS 服务器支持多机备份，消除了传统监控主机问题引起的大面积故障瓶颈二级存储保障、自动补存技术，确保动力设备与环境集中监控系统的数据完整性
03
电子地图和组态：
电子地图和组态直观显示局站和监控信息
利用电子地图端局过滤功能，显现用户关心的站点和告警信息
用户无须通过实时监控，可直接在电子地图组态界面中浏
览关心的监控信息
SiteWeb 平台软件
软件架构：
采用模块化、开放性软件架构，功能模块扩展方便
用户个性化需求定制便利
Web 监控架构：
采用全Web 监控架构，客户端免安装、部署和升级维护
多主题和Flash 表现，为用户提供了丰富的主题界面选择体验
通过局域网和Internet 访问SiteWeb 监控系统
即时监控USB 图像
门禁管理电池管理
停电管理机油调度管理电费计量管理节能管理预警管理……
综合报表管理专家经验维护用油管理报表……
基于SiteWeb 的免安装即时监控平台和电子地图服务的动态跟踪调度系统全新Flex 风格界面可扩展数据分析服务真正意义上的客户化综合分析报表平台
04报表：
支持表格、矩阵、图表和混合报表模板
报表支持超链接，可以和页面、组态形成互联，动态显示
建立了中间数据库，报表查询速度快
事件管理：
对告警窗口列进行设置，定制符合用户习惯的告警显示界面
按局站类型、局站等级、中心、局站、设备类、按设备名、
事件分类、事件等级、事件是否已确认和事件是否已结束建
立告警事件模板，定制告警事件显示信息
告警事件处理中显示专家意见，为设备维修提供参考建议
实时监控：
实时信号和历史信号浏览
实时曲线、柱图、饼图，多窗口图表并列显示
模拟信号、数字信号和图像信号多窗口并列显示
提供群控、逻辑控制、控制闭路管理和控制状态
查询功能
05
基站电池管理系统是对蓄电池设备进行管理，包括查看蓄
电池组或单体电池的运行状态，查看是否有无落后电池，查看
电池组或单体电池的历史放电曲线，比较历史放电曲线，进行
放电测试等，同时可查看电池后备时间，为基站油机调度管理
系统作为基础信息。
蓄电池管理系统
局站自动巡检系统
局站自动巡检系统用于动环监控系统关键告警配置和实时
信号的巡检工作。
通过本系统，不仅能解决长期困扰用户的告
警配置和信号设置监管的难题，同时系统还为用户提供了实时
信号的巡检功能，减轻了用户维护人员的巡检工作量，降低了
用户的运行维护成本。
空调节能管理
通过基站空调节能管理系统可以对空调及新风系统进行管
理，包括查看节能设备当前状态，远程控制节能设备的开启关
闭状态，查看空调设备的各个信号、远程控制空调的可控信号。
系统配套的底端智能平台具有软PLC功能，能根据现场采集的
环境温度变化，合理应用空调温度调节及新风系统启动，使空调
始终处于经济运行状态，以降低耗电量从而达到节能效果。
增值业务应用实例
智能化采集平台三大产品系列：
采用嵌入式linux操作系统，通过远程访问可
构成简单的监控系统
在监控中心，可以远程升级、加载、运行程序
强大的底端可编程逻辑控制功能，应用于空调
节能管理、电源节能管理、联动防盗等方面
智能化采集平台可以独立运行，平台加载的各
类应用程序不受监控中心或网络故障的影响
支持USB视频，有效威慑遏制局站设备偷盗行为
具备板件级自诊断能力，采集平台故障定位更
精确
全端口高标准防雷，确保采集平台在恶劣环境
中也能可靠运行
IDU系列
三大
产品系列
IPLU系列
06智能化采集平台
eStone系列
交流电源 嵌入式运算 户外柜 机架和一体化机柜连接 嵌入式电源 电源开关和控制 服务直流电源
基础设施管理和监控
精密制冷
浪涌保护
艾默生网络能源有限公司
深圳市南山区科技工业园科发路一号电话：86-755-86010808邮编：518057
艾默生网络能源
关键业务全保障™的全球领导者
艾默生网络能源和艾默生网络能源标识均为艾默生电气公司的注册商标和服务标识。
©2012艾默生电气公司版权所有。
E-X6213284-1212
服务热线：
400-887-6510
关于艾默生网络能源
艾默生网络能源是艾默生(纽约证券交易所股票代码：EMR)所属业务品牌，为数据中心关键基础设施、通信网络、医疗和工业设施提供保护和优化。
艾默生网络能源在交直流电源和可再生能源、精密制冷、基础设施管理、嵌入式计算和电源、一体化机架和机柜、电源开关与控制，以及连接等领域为客户提供全球领先的解决方案以及专业的技术和灵活的创新。
所有的解决方案在全球范围内均能得到本地的艾默生网络能源专业服务人员的全面支持。
如欲了解艾默生网络能源的产品和服务详情，请访问：
关于 Emerson
总部位于美国圣路易斯市的 Emerson (纽约证券交易所股票代码：EMR)是一家全球领先的公司，该公司将技术与工程相结合，通过网络能源、过程管理、工业自动化、环境优化技术、及商住解决方案五大业务为全球工业、商业及消费者市场客户提供创新性的解决方案。
公司 2011 财年的销售额达 242 亿美元。
如欲了解进一步信息，欢迎访问：。
