【万科】装修房工法样板标准第一部分：图片展示：屋面瓦及保温隔热系统展示外墙石材涂料及保温系统展示第二章、工序样板展示工序样板展示（木工类）01木门套工艺工法展示（1）涂刷防腐、防火涂料.弹线定位铺钉位置.防锈漆修补钉眼1、根据户内门的深化图尺寸测量墙洞尺寸，进行定位放线。
2、按定位尺寸在墙洞预放的砼砖上打孔，嵌入木楔。
3、根据墙的厚度计算好尺寸，在加工区统一下料，并涂刷防火涂料。
厨卫门套基层下部300mm高位置加涂防腐涂料。
4、门套基层按定位尺寸安装，并在细木工板基层弹固定位置的尺寸。
5、门套钉眼涂刷防锈漆，防止生锈。
6、木门套基层板与墙体间缝隙填入发泡剂，增加密实度。
7、木门套基层板侧粘贴防水胶带，防止受潮变形。
工序样板展示（木工类）01木门套工艺工法展示（2）1、门套基层上下钉距400mm;门套基层两端距板头85mm的距离打孔，用2寸的铁钉固定。
2、板材应做好防火、防腐处理。
3、木门框安装必须牢固。
4、木门套基层垂直度误差±3mm，宽度误差±2mm，高度误差±5mm，对角线误差±5mm。
工序样板展示（木工类）01木门套工艺工法展示（3）钉距板边：50mm 水平钉距：130mm垂直钉距：400mm工序样板展示（木工类）01木门套工艺工法展示（4）钉距板边：50mm垂直钉距：330mm错位铺钉：沿门套板纵向中线左右错开钉入钉子能够使门套板两侧受力均匀，增加其牢固性能够使门套安装时的平整度和垂直度得到有效控制工序样板展示（木工类）02轻钢龙骨吊顶工艺工法展示（1）龙骨间距主龙骨距墙：300mm主龙骨间距：1000mm副龙骨间距：300mm工序样板展示（木工类）02轻钢龙骨吊顶工艺工法展示（2）工序样板展示（木工类）02轻钢龙骨吊顶工艺工法展示（3）1、根据图纸及规范要求，经测量后，现场放线。
2、使用电锤向顶面打孔，使用膨胀螺栓进行预埋，使用吊杆将螺栓涨紧。
3、使用螺母将吊件与吊杆连接，调整龙骨水平及吊件连接锁紧。

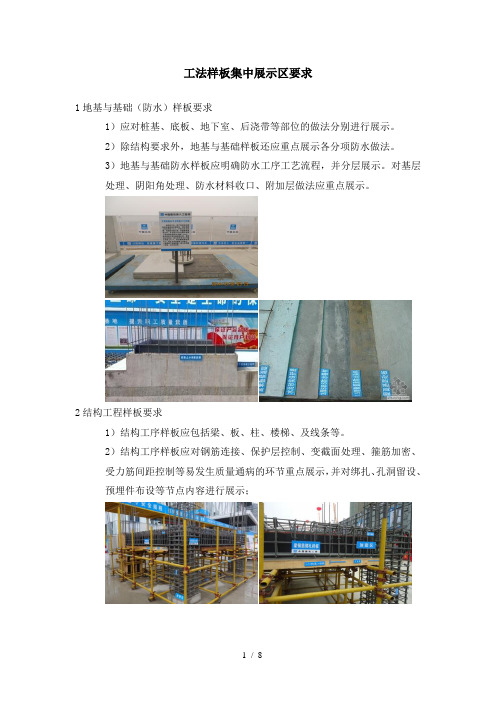

工法样板集中展示区要求1地基与基础（防水）样板要求1）应对桩基、底板、地下室、后浇带等部位的做法分别进行展示。
2）除结构要求外，地基与基础样板还应重点展示各分项防水做法。
3）地基与基础防水样板应明确防水工序工艺流程，并分层展示。
对基层处理、阴阳角处理、防水材料收口、附加层做法应重点展示。
2结构工程样板要求1）结构工序样板应包括梁、板、柱、楼梯、及线条等。
2）结构工序样板应对钢筋连接、保护层控制、变截面处理、箍筋加密、受力筋间距控制等易发生质量通病的环节重点展示，并对绑扎、孔洞留设、预埋件布设等节点内容进行展示；3模板工程样板要求1）模板支撑体系应与专项方案一致，高支模样板应在方案论证后设置。
2）应设置基础底板和梁板后浇带独立支撑体系样板。
3）样板应展示梁、板、柱、楼梯等部位的支撑及加固方式.4）样板应明确模板材质、木方、管材等材料；5）样板交底卡应明确模板垂直度、截面尺寸等中间验收实测值标准。
4砌筑工程样板要求1）砌筑工程样板所用材料及做法必须和实体一致，且符合地方性要求。
2）样板应展示砌筑工艺流程，明确砌体的质量控制标准和控制方法。
3）砌筑样板应与相关的线管、线槽、电线盒、二次结构一并展示。
4）砌筑工程中的防渗漏、防开裂节点须重点展示。
5抹灰工程样板要求1）样板应明确抹灰工序工艺流程，并分层展示。
2）明确抹灰的质量控制标准和控制方法。
3）对不同材料交接、喷浆或甩浆等关键环节应重点展示。
4）墙体标高控制线、实测实量等标示应字体清晰、规格统一。
6建筑保温及幕墙防火封堵工程样板要求1）建筑保温工程样板应选择有代表性的节点，对外墙、屋面、外墙、幕墙的重要节点进行分层展示。
样板应重点展示易产生冷桥的节点做法。
2）幕墙保温节点样板必须与幕墙深化设计保持一致。
3）幕墙防火封堵应能展示节点做法细节剖面。
4）建筑保温及防火封堵样板所采用的材料必须与工程实际一致。
7屋面及防水工程样板1）屋面样板应展示以下内容：屋面防水及保温（严寒地区应包括隔汽层）、排水沟及雨水排水、设备基础、风井及住宅排油烟井、变形缝处理、屋面楼梯及栏杆、风机基础及安装、出屋面管道、避雷带、透气帽等。

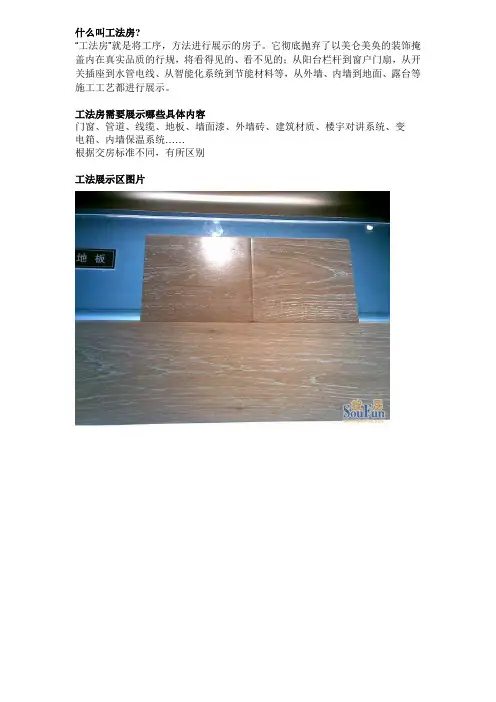

什么叫工法房?
“工法房”就是将工序，方法进行展示的房子。
它彻底抛弃了以美仑美奂的装饰掩盖内在真实品质的行规，将看得见的、看不见的；从阳台栏杆到窗户门扇，从开关插座到水管电线、从智能化系统到节能材料等，从外墙、内墙到地面、露台等施工工艺都进行展示。
工法房需要展示哪些具体内容
门窗、管道、线缆、地板、墙面漆、外墙砖、建筑材质、楼宇对讲系统、变
电箱、内墙保温系统……
根据交房标准不同，有所区别
工法展示区图片
工法样板间实景拍摄第四期——施工技术篇
内壁旋转设计，可以达到静音排水的效果
烟道的止逆阀。
防止油烟回流
上水管道
卫生间的防水处理
中空玻璃。
泰苑工法样板间展示内容清单
工法样板间展示主要内容
一、目录：
上人平屋面做法（材质，工艺等）
外墙涂料面层构造做法（涂层材质、厚度、涂层层数等）
入户门构造做法(防盗门，木门等)
厨卫间地面构造做法（材质，工艺等）
厨卫间墙面构造做法（材质，工艺等）
厅房墙面构造做法（材质，工艺等）
厅房地面构造做法（材质，工艺等）
分户墙构造做法（材质，工艺等）
电气线路，排水管材安装构造做法
铝合金窗安装构造做法
铝合金栏杆构造做法
铝合金门窗配件（铝合金门窗、螺丝钉、玻璃等）
电气设备材料（电气管材、线盒，插座，电线，电缆，开关等）
居家安防系统（楼宇对讲机系统，居民防盗系统等）
给排水材料（室内外给排水用管材及配件型号，品牌，材质）
阀门水表（给排水、电气管道阀门，水表等）
穿线导管
管道压力试验
展示牌及温馨提示牌（展示内容或构件补充说明）
二、示意图如下（解释说明用，仅供参考）
1.铝合金型材及配件，室外给水管材，室内给排水管材
2.管道压力试验
3.阀门及水表
4.热水管、冷水管管线预埋地面标识
5.穿线导管
6.铝合金门窗安装构造做法
7.铝合金栏杆构造做法
8.上人平屋面构造做法
9.外墙涂层构造做法
10.卫生间地面做法
11.卫生间墙体做法
12.厅房墙面构造做法
13.客厅室内地面做法
14分户墙构造做法
15.电气阻燃管材、线盒，开关插座，电线电缆
16.楼宇对讲系统和居家安防系统
17.入户门构造做法（防盗门、木门等）
