锅炉给水流程图

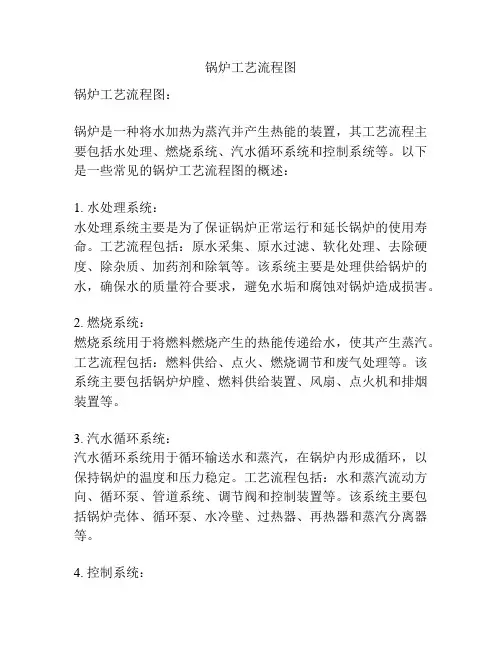

锅炉工艺流程图
锅炉工艺流程图：
锅炉是一种将水加热为蒸汽并产生热能的装置，其工艺流程主要包括水处理、燃烧系统、汽水循环系统和控制系统等。

以下是一些常见的锅炉工艺流程图的概述：
1. 水处理系统：
水处理系统主要是为了保证锅炉正常运行和延长锅炉的使用寿命。

工艺流程包括：原水采集、原水过滤、软化处理、去除硬度、除杂质、加药剂和除氧等。

该系统主要是处理供给锅炉的水，确保水的质量符合要求，避免水垢和腐蚀对锅炉造成损害。

2. 燃烧系统：
燃烧系统用于将燃料燃烧产生的热能传递给水，使其产生蒸汽。

工艺流程包括：燃料供给、点火、燃烧调节和废气处理等。

该系统主要包括锅炉炉膛、燃料供给装置、风扇、点火机和排烟装置等。

3. 汽水循环系统：
汽水循环系统用于循环输送水和蒸汽，在锅炉内形成循环，以保持锅炉的温度和压力稳定。

工艺流程包括：水和蒸汽流动方向、循环泵、管道系统、调节阀和控制装置等。

该系统主要包括锅炉壳体、循环泵、水冷壁、过热器、再热器和蒸汽分离器等。

4. 控制系统：
控制系统主要用于控制锅炉的运行和保护设备，保证锅炉安全可靠运行。

工艺流程包括：温度控制、压力控制、流量控制和温度、压力、流量的监测与调节。

该系统主要包括自动调节设备、继电器、传感器和控制面板等。

以上只是简要介绍了锅炉工艺流程图的一些基本内容，实际的流程图可能会更加复杂和详细。

锅炉工艺流程图的设计需要根据具体的锅炉类型和使用要求来进行，以确保锅炉的正常运行和高效能利用。

干熄焦锅炉及附属设备工艺流程、原理与作用1、干熄焦锅炉的工作原理：是利用吸收了红焦热量的高温循环气体与除盐除氧纯水进行热交换，产生额定参数（温度和压力）和品质的蒸汽，并输送给热用户的一种受压、受热的设备。

干熄焦锅炉是余热锅炉。

2、干熄焦锅炉的工艺流程：⑴、干熄焦锅炉是干熄焦系统的重要组成部分。

惰性循环气体在干熄炉中冷却红焦后，吸收了红焦热量的高温循环气体经一次除尘器除去粗颗粒焦粉后进入锅炉，锅炉吸热产生蒸汽，被冷却的惰性循环气体经二次除尘器除去细颗粒的焦粉，再由循环风机鼓入干熄炉继续循环冷却红焦。

⑵、锅炉本体烟气系统流程：吸收了红焦热量的循环烟气从干熄焦冷却室出来，经一次除尘器去除粗颗粒焦粉后从锅炉入口进入，垂直往下先后经过二次过热器、一次过热器、光管蒸发器、鳍片管蒸发器、省煤器，然后从干熄炉底部引出。

⑶、锅炉本体汽水系统流程：锅炉给水由多级离心泵升压后向锅炉供水，除盐除氧纯水经省煤器预热后进入锅炉汽包。

⑷、干熄焦锅炉的工艺流程：锅炉汽包炉水可分为强制循环部分和自然循环部分。

⑸、自然循环部分：汽包炉水经汽包下降管进入膜式水冷壁，炉水吸热汽化成汽水混合物经膜式水冷壁上升管返回汽包。

⑹、干熄焦锅炉的烟气流程图：⑺、干熄焦锅炉的汽水流程图：⑻、强制循环部分：汽包炉水由汽包下降管径强制循环泵送入鳍片管蒸发器与光管蒸发器，炉水吸热汽化成汽水混合物经蒸发器上升管返回汽包。

这两部分产生的汽水混合物在汽包中进行汽水分离，饱和蒸汽由汽包上部导出，经一次过热器升温后，进入减温器喷水减温，然后进入二次过热器继续升温，从二次过热器引出的蒸汽即为外供主蒸汽。

3、锅炉减温水系统：锅炉主给水一部分送入干熄焦锅炉喷淋减温器，根据二次过热器出口主蒸汽温度，通过自动调节阀调节进减温器的减温水量，从而保证干熄焦锅炉供出的过热蒸汽的温度达设定要求。

4、锅炉排污及紧急放水系统：⑴、锅炉运行时，通过锅炉给水进入锅炉内的杂质，有很少部分会被饱和蒸汽带走，大部分留在锅炉水中。

给水系统简化图锅炉省煤器中缸三抽3号外置减温减压器高旁中压四抽高缸一抽一样高加事故排放1号高加除氧器三级预热利用空预器前脱硝后凝汽器疏扩2号高加高排二抽正常疏水3号高加给水泵溢流、事故放水、手动疏扩主给水疏水抽汽大旁路事故1、启机初期，除氧器的加热是由辅汽联箱提供汽源；当负荷达到要求改为四段抽汽供汽。

2、2号高加，高排二抽，是从汽轮机高压缸排出的蒸汽抽出一小部分供给2号高加，大部分蒸汽供给再热器。

凝结水系统简化图凝结泵小旁路疏水低压8抽低压6抽低压7抽中压排5抽疏扩疏扩给水泵凝汽器脱硫前除灰前轴封加热器凝结水精处理除氧器5号低加6号低加7号低加8号低加主给水疏水抽汽大旁路事故1、5-7号低加都有化学清洗进药及氮气处，而且每个低加都有排放阀，8号没有。

辅汽联箱及轴封当负荷达到一定要求后切换四抽提供汽源除氧器磨煤机消防暖风器加热凝结水减温水机组正常轴封汽源再热冷段来三电中压四抽微油点火空预器吹灰轴封加热器高压缸中压缸低压缸汽机轴封辅汽联箱凝减温水凝减水凝结水减温水中压缸五抽辅汽联络门生水加热脱硝主汽源供汽抽气1、辅汽联箱作用：当机组启动时候，由三电厂提供启机汽源，然后送到汽机轴封（起到密封作用），当负荷达到要求后，逐步切断三电厂汽源，同时开启中压四抽汽源给辅汽联箱供汽。

2、当负荷达到一定要求后，汽机的密封是由高中压缸溢流提供密封汽源，并且给低压缸提供密封汽源。

这时轴封加热器主要是吸收与排放气体。

3、当负荷达到一定要求后，开始启机是由辅汽联箱提供给除氧器的汽源切换为中压四抽提供。

4、磨煤机一般都是在事故停下后，进行消防供汽。

5、机组启动时间，生水加热器及脱硝用汽是由三电厂汽源供应，当机组正常运行后，生水箱加热器及脱硝用汽是由机组的中压缸五抽提供汽源。

垃圾通过相关的控制和操作后，垃圾进入焚烧炉，必须经过干燥、燃烧和燃烬三个阶段，其中的有机物在高温下完全燃烧，生成二氧化碳气体，释放热量。

但是，在实际的燃烧过程中，由于焚烧炉内的燃烧条件不可能达到理想效果，致使燃烧不完全。

严重的情况下将会产生大量的黑烟，并且从焚烧炉排出的炉渣中还含有有机可燃物。

生活垃圾焚烧的影响因素包括：生活垃圾的性质、停留时间、温度、湍流度、空气过量系数及其他因素。

其中，停留时间、温度及湍流度称为“3T”要素，是反映焚烧炉运行性能的主要指标。

针对垃圾的性质、停留时间、温度、湍流度和过量空气系数进行分析，并用于指导垃圾焚烧炉运行管理和操作。

一．生活垃圾的性质生活垃圾的热值、组成成分及外形尺寸是影响生活垃圾焚烧的主要因素。

热值越高，燃烧过程越易进行，焚烧效果也就越好。

生活垃圾组成成分的尺寸越小，单位质量或体积生活垃圾效果越好，燃烧越完全；反之，传质及传热效果较差，易发生不完全燃烧。

进厂垃圾在贮坑内停留一定的时间，通过自然压缩及部分发酵作用，以提高进炉垃圾的热值，改善垃圾的焚烧效果，同时亦是垃圾焚烧好坏的关键所在。

合理贮存让垃圾充分发酵和干燥进厂生活垃圾并不是直接送入垃圾焚烧炉，而是必须经过贮存这一道工序。

设置垃圾贮坑，一是贮存进厂垃圾，起到对垃圾数量的调节作用；二是对垃圾进行搅拌、混合、脱水等处理，起到对垃圾性质的调节作用。

另外，进厂垃圾在贮坑内停留一定的时间，通过自然压缩及部分发酵作用，可以减低垃圾的含水量，以提高进炉垃圾的热值，改善垃圾的焚烧效果。

生活垃圾在贮坑内停留时间为3～5天较为合适，气温低和湿度大的可以适当延长停留时间。

二．停留时间停留时间有两方面的含义：一是生活垃圾在焚烧炉内的停留时间，它是指生活垃圾从进炉开始到焚烧结束，炉渣从炉中排出所需的时间；二是生活垃圾焚烧烟气在炉中的停留时间，它是指生活垃圾焚烧产生的烟气从生活垃圾中逸出到排出二燃室所需的时间。

实际操作过程中，生活垃圾在炉中的停留时间必须大于理论上干燥、热分解及燃烧所需的总时间。

1、锅炉给水流程图（画图）2.过热器减温水系统过热器系统设有三级喷水减温器，用来调节过热蒸汽温度，一级减温器布置在低过出口集箱至大屏进口集箱的连接管上，二级减温器布置在全大屏过热器出口集箱至屏式过热器进口集箱的连接管上，共两只，三级减温器布置在屏式过热器出口集箱至高温过热器进口集箱的连接管上，共两只。

一级减温器在运行中作汽温的粗调节，是过热汽温的主要调节手段。

当切除高加时，喷水量剧增，此时大量喷水必须通过一级减温器，以防全大屏过热器、屏式过热器和高温过热器超温。

三级减温器作为调节过热蒸汽左、右侧的汽温偏差和汽温微调用，确保蒸汽出口温度。

二级减温器主要调节大屏过热器出口汽温及其左右汽温偏差。

三级减温器均采用多孔喷管式垂直于减温器筒体轴线的笛形管上有许多小孔，减温水从小孔喷出并雾化后，与同方向的蒸汽进行混合，达到降低汽温的目的，调温幅度通过调节喷水量加以控制。

过热器的作用：过热器的作用是锅炉受热面的重要组成部分，它的作用是将饱和蒸汽加热成为具有一定温度的过热蒸汽。

在实际工作时，要求锅炉负荷或其它工况发生变化时，能保证过热蒸汽温度维持在规定范围内。

再热器的作用加热汽轮机高压缸排出的蒸汽，使之成为具有一定温度的再热蒸汽，然后再送回到汽轮机的中低压缸内继续作功。

省煤器再循环的作用在锅炉启动初期，汽包上水结束后，应开启省煤器再循环电动门，以便在点火后升压升温期间使省煤器形成水循环，在汽包连续上水后，关闭省煤器再循环电动门。

对流式过热器的汽温变化具有对流特性，即它的出口温度是随锅炉蒸发量的增大而升高。

辐射和半辐射辐射式过热器的汽温特性与对流式过热器相反，即辐射式过热器的出口温度随锅炉蒸发量的增大而降低。

半辐射过热器同时吸收炉内辐射热量和烟气冲刷的对流热量，因此它的汽温特性介于辐射和对流之间，汽温随蒸发量的变化比较小。

当锅炉蒸发量增大时，其出口汽温可能又小量的增加，也可能有小量的降低，主要取决于辐射和对流两部分吸热量的比例。

锅炉进水管路的几种接法和热力计算方法为了降低锅炉的排烟温度，通常在锅炉尾部布置受热面。

对于小型锅炉由于无法做到连续给水，通常采用常压节能器。

当锅炉出力较大时，给水方式为变频控制连续给水，一般将尾部受热面布置为承压省煤器与空预器组合。

标签：常压节能器；承压省煤器；平衡温度；排烟温度；热力计算为了降低锅炉的排烟温度，通常在锅炉尾部布置受热面，有承压省煤器、常压节能器，或者两者组合，有时也采用承压省煤器和空气预热器组合等。

对于小型锅炉（如锅炉额定出力≤4t/h），如果采用电机变频连续进水，在低负荷时较低的频率，水泵扬程很低无法进水（并且长时间低频率运行普通电机无法得到有效冷却，容易烧毁电机，建议频率不宜长时间低于25Hz）；而加大频率则进水量大于蒸发量，无法做到连续给水。

因此小型锅炉只能采用位式间断给水方式。

当水泵停止运行时，承压省煤器得不到有效冷却，此时排烟温度较高（虽然热力计算理论上排烟温度较低，但实际运行时排烟温度会时高时低，能效指标不能达标，我公司在对一锅炉进行定型能效测试时曾出现此现象）。

此时，宜将承压省煤器改为常压节能器（有铸铁型和光管型两种），增加一台循环水泵，不间断运行，使水在给水箱与常压节能器之间循环，给水箱内的水会逐渐升温，一定时间后将达到平衡温度（时间的长短取夺于给水箱的水容量），而常压节能器的进水温度则为该平衡温度，而非进入给水箱的水的温度（一般为常温20℃）。

若热力计算时将常压节能器的进水温度错误地设为常温，则实际运行时排烟温度将大于计算值，导致锅炉热效率低于设计值。

常压节能器的出水温度则与循环水泵的流量有关，选取循环水泵时流量一般要大于锅炉给水泵的流量。

流量越大，常压节能器的出水温度越低，从而影响排烟温度。

当锅炉本体排烟温度大于约260℃时，若尾部受热面只布置常压节能器，则上述平衡温度将可能大于70℃，锅炉给水泵有可能产生汽蚀无法进水，除非将给水箱高位设置。

此时尾部受热面宜布置为承压省煤器与常压节能器两者组合，大于260℃的高温烟气经承压省煤器降温后，再进入常压节能器，可将给水箱的平衡温度降至70℃以下。

给水排水及采暖工程流程图1室内给水系统安装流程图1.给水管道及配件安装施工工艺流程图给水管道及配件安装施工工艺流程图2.室内消火栓系统安装施工工艺流程3.给水设备安装施工工艺流程图 （1）动设备安装工艺流程图（2）静设备安装工艺流程图2室内排水系统安装施工工艺流程图1.排水管道及配件安装施工工艺流程图2.雨水管道及配件安装施工工艺流程图3室内热水供应系统安装施工工艺流程图管道及配件安装施工工艺流程图4卫生器具安装施工工艺流程图1.卫生器具安装施工工艺流程图2.卫生器具给水配件安装施工工艺流程图3.卫生器具排水管道安装施工工艺流程图5室内采暖系统安装施工工艺流程图1.管道及配件安装施工工艺流程图2.辅助设备及散热器安装施工工艺流程图3.金属辐射板安装施工工艺流程图4.低温热水地板辐射采暖系统安装施工工艺流程图5.系统水压试验及调试施工工艺流程图6室外给水管线安装施工工艺流程图1.给水管道安装施工工艺流程图2.消防水泵接合器及室外消火栓安装施工工艺流程图3.管沟及井室施工工艺流程图7室外排水管网安装施工工艺流程1.排水管道安装施工工艺流程图2.排水管沟及井池施工工艺流程图8室外供热管网安装施工工艺流程图1.管道及配件安装施工工艺流程图2.系统水压试验及调试施工工艺流程图9建筑中水系统及游泳池水系统安装施工工艺流程图1.建筑中水系统管道及辅助设备安装施工工艺流程图建筑中水系统管道及辅助设备安装施工工艺流程图2.游泳池水系统安装施工工艺流程图游泳池水系统安装施工工艺流程图10供热锅炉及辅助设备安装施工工艺流程图1.锅炉安装施工工艺流程图锅炉安装施工工艺流程图2.辅助设备及管道安装施工工艺流程图（1）动设备安装工艺流程施工工艺流程图（2）静设备安装工艺流程施工工艺流程图3.安全附件安装施工工艺流程图4.烘炉、煮炉和试运行施工工艺流程图。

锅炉DCS系统一、锅炉控制系统工艺概述1 、锅炉控制工艺流程图2 、锅炉控制方案锅炉是一个多输入、多输出、多回路、非线性的相互关联的复杂的控制系统，调节参数与被调节参数之间，存在着许多交叉的影响，调节难度非常大。

我们采用将系统控制分散成一个一个的闭环控制：给煤控制，送风控制，汽包液位控制，炉膛负压控制等。

a 给煤控制锅炉燃烧系统自动调节的基本任务，是使燃料燃烧所产生的热量，适应蒸汽负荷的需要，同时还要保持经济燃烧和锅炉的安全运行。

目前，中小型煤粉炉控制系统效果不佳主要体现在送风和给煤控制上。

送风控制系统应与给煤控制相协调，控制在一定的风煤比，维持燃烧处在最佳经济状态。

其控制原理框图如下：b 送风控制送风调节是通过负荷规则调节器实现“加负荷时，先加风后加煤；减负荷时，先减煤后减风的控制规则。

其控制原理框图如下：c 炉膛负压控制炉膛负压反映了送风量与引风量之间的平衡关系，目标就是要保证锅炉在运行过程中，始终保持在微负压的稳定状态，以保证其安全有效运行。

其控制原理框图如下：d 汽包液位控制锅炉给水自动调节的任务是使给水量跟踪锅炉的蒸发量,并使汽包液位保持在工艺允许的范围内。

液位控制是有以下三种：①单冲量控制，即以水位为唯一调节信号的单参数、单回路控制系统；②双冲量控制，即以蒸汽流量作为补充信号的双参数控制系统；③三冲量控制，即以给水流量、主蒸汽流量作为补充信号的三参数控制系统。

其中三冲量调节系统还可分为三冲量单级调节和三冲量串级调节。

三冲量串级控制系统控制原理框图如下：三冲量串级控制系统控制原理框图e 过热蒸汽出口温度控制保证过热蒸汽出口蒸汽温度在允许的范围内，保护过热器，使过热器管壁温度不超过允许的温度范围。

其控制原理框图如下：过热蒸汽出口温度控制原理框图3、锅炉的自动保护系统?锅炉的保护系统是锅炉控制系统的重要组成部分。

其保护内容取决于锅炉设备本身的结构、容量、技术特性和运行方式。

一般设有汽压保护、汽包水位保护、锅炉灭火保护、连锁保护和紧急停炉保护等。

锅炉的工艺流程图锅炉是一种常见的能源设备，广泛应用于工业生产和居民生活中。

它的工艺流程图描述了锅炉的主要工艺流程和关键设备。

下面是一份700字的锅炉工艺流程图的描述。

锅炉的工艺流程图如下：1. 燃料供给首先，燃料进入锅炉燃烧室。

常见的燃料包括煤炭、天然气、石油和生物质等。

燃料通过输送带或输送管输送到锅炉燃烧室。

在这个过程中，需要使用到燃料供给系统，包括燃料仓库、输送带、输送管等设备。

2. 燃烧过程当燃料进入燃烧室后，点火装置点燃燃料，使之燃烧。

燃料在燃烧室中与空气进行充分的混合并发生燃烧反应。

燃烧产生的高温烟气进入锅炉的烟道。

3. 烟道系统烟道系统由锅炉筒体和烟道组成。

烟道系统的主要功能是引导烟气流动并回收烟气中的热能。

烟气通过烟道流经锅炉的换热面，将烟气中的热能传递给锅炉的工作介质（一般是水或空气）。

4. 蒸汽系统在工业生产中，锅炉主要用于产生蒸汽。

烟气通过锅炉的烟气侧换热面，将烟气中的热能传递给水，使其蒸发变成蒸汽。

蒸汽通过蒸汽管道输送到需要的工业设备中。

锅炉的蒸汽系统包括锅炉本体、水处理系统、蒸汽管道和蒸汽调节阀等设备。

5. 热水系统在居民生活中，锅炉主要用于供热。

烟气通过锅炉的烟气换热面，将烟气中的热能传递给水，使其升温成为热水。

热水通过供热管道输送到需要供热的房间中。

锅炉的热水系统包括锅炉本体、循环泵、水处理系统和供热管道等设备。

6. 余热回收烟气在流经锅炉的烟气侧换热面时，会产生大量的余热。

为了提高锅炉的能源利用效率，可以通过余热回收装置将余热回收利用。

常见的余热回收装置包括烟气预热器、二次换热器和经济器等。

7. 烟气排放在锅炉燃烧过程中，会产生大量的烟气中的废气和固体颗粒物。

为了保护环境和减少污染，需要对烟气进行处理后再排放。

常见的烟气排放装置包括除尘器、湿式除尘器和脱硫装置等。

锅炉的工艺流程图描述了锅炉的主要工艺流程和关键设备，从燃料供给、燃烧过程、烟道系统、蒸汽系统、热水系统、余热回收到烟气排放等环节，清晰地展示了锅炉在工业生产和居民生活中的应用过程。
