锅炉生产工艺流程图

热水锅炉工艺流程图热水锅炉工艺流程图热水锅炉是一种利用燃烧或其他能源产生热能的设备，通过加热水来提供供暖和热水供应。

以下是热水锅炉的工艺流程图及其简要介绍。

1. 燃料供给燃料供给是热水锅炉工艺流程的第一步。

常见的燃料有煤炭、天然气、柴油等。

燃料通过管道输送到锅炉燃烧室，以提供热能。

2. 燃烧过程燃烧过程发生在锅炉燃烧室内。

燃料与空气混合，然后点火燃烧产生高温烟气。

烟气产生后，将通过烟道排出。

3. 烟气回收为了提高能源利用效率，烟气可通过尾气烟囱或烟气回收装置进行回收利用。

烟气回收装置可以回收烟气中的热能，并将其用于预热进入锅炉的空气或水。

4. 热交换热交换是热水锅炉工艺流程中至关重要的一步。

烟气中的热能通过烟气管道传递给锅炉内的水，使水获得热量并达到所需的温度。

热交换器通常采用燃气两岔管式或钢板热交换器。

5. 污染物治理在燃烧过程中，烟气会产生一些排放物，如二氧化硫、二氧化氮和颗粒物等。

为了保护环境，这些污染物需要经过治理设备处理，以达到环保要求。

6. 热水产生经过热交换后，水已经被加热到需要的温度，成为热水。

为了确保热水质量，热水锅炉通常配备了自动控制和监测设备，以确保热水温度的准确控制和调节。

7. 热水供应热水锅炉通过管道将热水供应给需要供暖或热水的设施，如加热系统、洗浴设备等。

热水通过管道运输达到需求的位置。

8. 循环系统循环系统是热水锅炉工艺中的一个重要部分。

它通过温控阀、泵等设备将热水从锅炉和供热设备之间循环传输，以确保热水的供应和循环。

这可以提高供暖和热水供应的稳定性和效率。

9. 系统监测为了确保热水锅炉的安全运行，监测系统对锅炉的温度、压力、燃料供给等进行实时监测和控制。

一旦出现异常情况，监测系统会发出警报并自动采取措施，以确保系统的安全运行。

以上是热水锅炉工艺流程的简要介绍和流程图。

热水锅炉工艺流程的具体实施可以根据实际需求和设备性能进行调整和优化，以提高能源利用效率和供热水质量。

垃圾通过相关的控制和操作后，垃圾进入焚烧炉，必须经过干燥、燃烧和燃烬三个阶段，其中的有机物在高温下完全燃烧，生成二氧化碳气体，释放热量。

但是，在实际的燃烧过程中，由于焚烧炉内的燃烧条件不可能达到理想效果，致使燃烧不完全。

严重的情况下将会产生大量的黑烟，并且从焚烧炉排出的炉渣中还含有有机可燃物。

生活垃圾焚烧的影响因素包括：生活垃圾的性质、停留时间、温度、湍流度、空气过量系数及其他因素。

其中，停留时间、温度及湍流度称为“3T”要素，是反映焚烧炉运行性能的主要指标。

针对垃圾的性质、停留时间、温度、湍流度和过量空气系数进行分析，并用于指导垃圾焚烧炉运行管理和操作。

一．生活垃圾的性质生活垃圾的热值、组成成分及外形尺寸是影响生活垃圾焚烧的主要因素。

热值越高，燃烧过程越易进行，焚烧效果也就越好。

生活垃圾组成成分的尺寸越小，单位质量或体积生活垃圾效果越好，燃烧越完全；反之，传质及传热效果较差，易发生不完全燃烧。

进厂垃圾在贮坑内停留一定的时间，通过自然压缩及部分发酵作用，以提高进炉垃圾的热值，改善垃圾的焚烧效果，同时亦是垃圾焚烧好坏的关键所在。

合理贮存让垃圾充分发酵和干燥进厂生活垃圾并不是直接送入垃圾焚烧炉，而是必须经过贮存这一道工序。

设置垃圾贮坑，一是贮存进厂垃圾，起到对垃圾数量的调节作用；二是对垃圾进行搅拌、混合、脱水等处理，起到对垃圾性质的调节作用。

另外，进厂垃圾在贮坑内停留一定的时间，通过自然压缩及部分发酵作用，可以减低垃圾的含水量，以提高进炉垃圾的热值，改善垃圾的焚烧效果。

生活垃圾在贮坑内停留时间为3～5天较为合适，气温低和湿度大的可以适当延长停留时间。

二．停留时间停留时间有两方面的含义：一是生活垃圾在焚烧炉内的停留时间，它是指生活垃圾从进炉开始到焚烧结束，炉渣从炉中排出所需的时间；二是生活垃圾焚烧烟气在炉中的停留时间，它是指生活垃圾焚烧产生的烟气从生活垃圾中逸出到排出二燃室所需的时间。

实际操作过程中，生活垃圾在炉中的停留时间必须大于理论上干燥、热分解及燃烧所需的总时间。

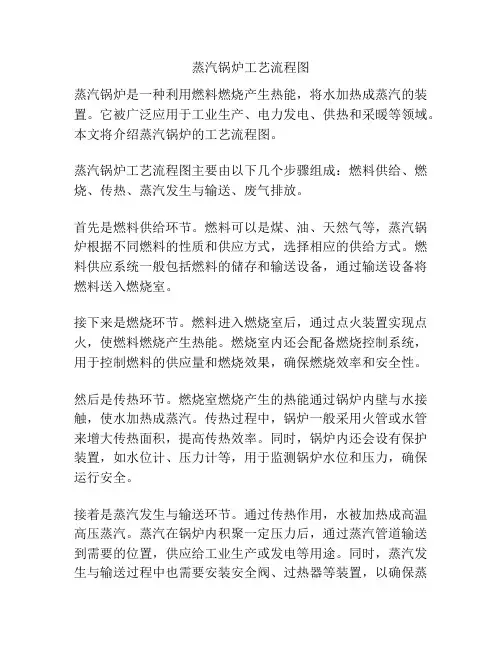

蒸汽锅炉工艺流程图蒸汽锅炉是一种利用燃料燃烧产生热能，将水加热成蒸汽的装置。

它被广泛应用于工业生产、电力发电、供热和采暖等领域。

本文将介绍蒸汽锅炉的工艺流程图。

蒸汽锅炉工艺流程图主要由以下几个步骤组成：燃料供给、燃烧、传热、蒸汽发生与输送、废气排放。

首先是燃料供给环节。

燃料可以是煤、油、天然气等，蒸汽锅炉根据不同燃料的性质和供应方式，选择相应的供给方式。

燃料供应系统一般包括燃料的储存和输送设备，通过输送设备将燃料送入燃烧室。

接下来是燃烧环节。

燃料进入燃烧室后，通过点火装置实现点火，使燃料燃烧产生热能。

燃烧室内还会配备燃烧控制系统，用于控制燃料的供应量和燃烧效果，确保燃烧效率和安全性。

然后是传热环节。

燃烧室燃烧产生的热能通过锅炉内壁与水接触，使水加热成蒸汽。

传热过程中，锅炉一般采用火管或水管来增大传热面积，提高传热效率。

同时，锅炉内还会设有保护装置，如水位计、压力计等，用于监测锅炉水位和压力，确保运行安全。

接着是蒸汽发生与输送环节。

通过传热作用，水被加热成高温高压蒸汽。

蒸汽在锅炉内积聚一定压力后，通过蒸汽管道输送到需要的位置，供应给工业生产或发电等用途。

同时，蒸汽发生与输送过程中也需要安装安全阀、过热器等装置，以确保蒸汽的安全使用。

最后是废气排放环节。

燃料燃烧后产生的烟气需要经过除尘和脱硫等处理，以减少对环境的污染。

此外，为了提高能源利用效率，还可以在废气中回收部分热能，用于预热锅炉进水等。

蒸汽锅炉工艺流程图中，以上环节相互衔接，共同完成将燃料转化为蒸汽的过程。

通过控制每个环节的参数和操作，可以提高蒸汽锅炉的效率、安全性和环保性。

在实际应用中，还需要根据具体需求进行调整和优化，以满足不同工况和要求。

煤粉锅炉工艺流程图煤粉锅炉工艺流程图可以描述煤粉锅炉的运行过程，其中包括煤粉的供给、燃烧、产生蒸汽和废气排放等环节。

以下是一篇关于煤粉锅炉工艺流程图的700字的描述：煤粉锅炉工艺流程图主要包括六个环节，分别为煤粉的供给、煤粉的燃烧、蒸汽的产生、废气排放以及余热回收和排渣等。

下面将对这些环节进行详细描述。

首先是煤粉的供给环节。

煤粉作为燃料通过煤粉供给系统进入炉膛。

煤粉供给系统包括煤粉仓、下料装置和输送系统等。

煤粉仓储存煤粉，并通过下料装置和输送系统将煤粉送入炉膛中。

接下来是煤粉的燃烧环节。

煤粉燃烧是锅炉能源转化的关键环节。

煤粉进入炉膛后，通过与空气的混合和点火等过程，煤粉燃烧产生高温燃烧区域。

燃烧产生的高温燃烧区域进一步加热炉水，产生蒸汽。

然后是蒸汽的产生环节。

煤粉燃烧产生的高温燃烧区域辐射传热给锅炉水，将水加热成蒸汽。

蒸汽在锅炉内通过换热器和汽水分离器等设备，使水和蒸汽分离。

蒸汽在分离后进入汽轮机中驱动转子旋转，产生动力。

随后是废气排放环节。

煤粉的燃烧过程中产生大量的废气，包括烟气和烟尘等。

这些废气经过烟囱排放到大气中。

为了减少废气对环境的污染，锅炉通常设置烟气脱硫、烟气除尘等设备，可以减少污染物的排放。

最后是余热回收和排渣环节。

煤粉燃烧后产生的废热可用于加热锅炉水和其他用途。

余热回收装置将废热回收利用，提高锅炉的热效率。

另外，锅炉排渣系统将燃烧后的煤灰和废渣排放出锅炉，保持锅炉的正常运行。

总之，煤粉锅炉工艺流程图描述了煤粉锅炉从煤粉的供给到煤粉的燃烧、蒸汽的产生、废气排放、余热回收和排渣等环节。

工艺流程图中的每个环节都是锅炉正常运行的重要组成部分，工艺流程图能够使人们更好地了解和掌握锅炉的运行过程，保证锅炉的高效、安全运行。
