强直性脊柱炎的影像学表现

强直性脊柱炎的影像学表现以上是正常腰椎的X线图⽚强直性脊柱炎患者的正侧位X光⽚(患者，男性，45岁，强脊炎15年余)强直性脊柱炎（Ankylosing Spondylitis），简称强直，英⽂缩写为AS。

是⼀种慢性全⾝免疫系统紊乱导致的疾病，以脊柱和骶骼部位炎症及⾻化为主要表现。

由于1963才命名此病，因此中医历史上不存在此病名，总体上看中医认为本病属于痹证范畴内的⾻痹、肾痹、历节风、⽵节风等。

强直性脊柱炎的男⼥差别：发病⾼峰期为男性为13岁—30岁左右，⼥性⼀般要晚于男性6岁左右。

强直多见于男性，据统计数据，之前男⼥发病率⽐例约为10:1。

但随着近年对强直性脊柱炎的认识的提⾼，有许多症状⽐男性患者轻的⼥性患者被发现，使得发病的男⼥⽐例提⾼到3:1—5:1。

男性强直患者相对来说起病急、症状重、进展快，伴有发热、乏⼒、消瘦等全⾝症状，但是早期发病后有⼀段⽐较短的时间感觉不到任何症状；⽽⼥性患者相对来说症状较轻，⽆症状缓解期有时达数年，但⽐男性增加了产褥期感染因素。

所以早期强直性脊柱炎具有很强的隐匿性，难以被发现和重视，这也是强直性脊柱炎的危害之⼀。

强直性脊柱炎的X线检查(1)骶髂关节改变：这是诊断本病的主要依据。

可以这样说，⼀张正常的骶髂关节X线⽚⼏乎可以排除本病的诊断。

早期骶髂关节的X线⽚改变⽐腰椎更具有特点，更容易识别。

⼀般地说，骶髂关节可有三期改变：①早期：关节边缘模糊，并稍致密，关节间隙加宽。

②中期：关节间隙狭窄，关节边缘⾻质腐蚀与致密增⽣交错，呈锯齿状。

③晚期：关节间隙消失，有⾻⼩梁通过，呈⾻性融合。

但⽬前仍有学者沿⽤1966年纽约放射学标准，将强直性脊柱炎的骶髂关节炎分为五级：0级为正常；Ⅰ级为可疑；Ⅱ级为轻度异常；Ⅲ级为明显异常；Ⅳ级为严重异常，关节完全强直。

(2)脊柱改变：病变发展到中、晚期可见到：①韧带⾻赘(即椎间盘纤维环⾻化)形成，甚⾄呈⽵节状脊柱融合。

②⽅形椎。

③普遍⾻质疏松。

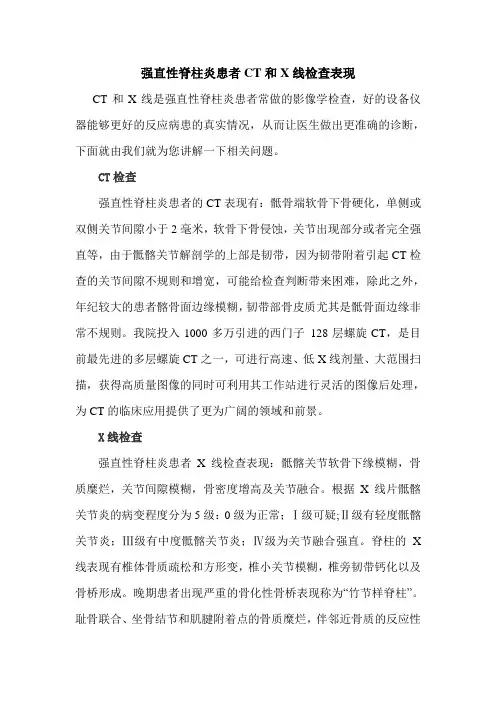

强直性脊柱炎患者CT和X线检查表现CT和X线是强直性脊柱炎患者常做的影像学检查，好的设备仪器能够更好的反应病患的真实情况，从而让医生做出更准确的诊断，下面就由我们就为您讲解一下相关问题。

CT检查
强直性脊柱炎患者的CT表现有：骶骨端软骨下骨硬化，单侧或双侧关节间隙小于2毫米，软骨下骨侵蚀，关节出现部分或者完全强直等，由于骶髂关节解剖学的上部是韧带，因为韧带附着引起CT检查的关节间隙不规则和增宽，可能给检查判断带来困难，除此之外，年纪较大的患者髂骨面边缘模糊，韧带部骨皮质尤其是骶骨面边缘非常不规则。

我院投入1000多万引进的西门子128层螺旋CT，是目前最先进的多层螺旋CT之一，可进行高速、低X线剂量、大范围扫描，获得高质量图像的同时可利用其工作站进行灵活的图像后处理，为CT的临床应用提供了更为广阔的领域和前景。

X线检查
强直性脊柱炎患者X线检查表现：骶髂关节软骨下缘模糊，骨质糜烂，关节间隙模糊，骨密度增高及关节融合。

根据X线片骶髂关节炎的病变程度分为5级：0级为正常；Ⅰ级可疑;Ⅱ级有轻度骶髂关节炎；Ⅲ级有中度骶髂关节炎；Ⅳ级为关节融合强直。

脊柱的X 线表现有椎体骨质疏松和方形变，椎小关节模糊，椎旁韧带钙化以及骨桥形成。

晚期患者出现严重的骨化性骨桥表现称为“竹节样脊柱”。

耻骨联合、坐骨结节和肌腱附着点的骨质糜烂，伴邻近骨质的反应性
硬化及绒毛状改变，可出现新骨形成。

我院放射科先后引进了飞利浦数字式X线摄片机（Digital Diagnsot DR）、多功能数字化胃肠机、计算机X线摄影系统(Computed Radiography)，更易显示病变的密度，大大降低了误诊及漏诊率。

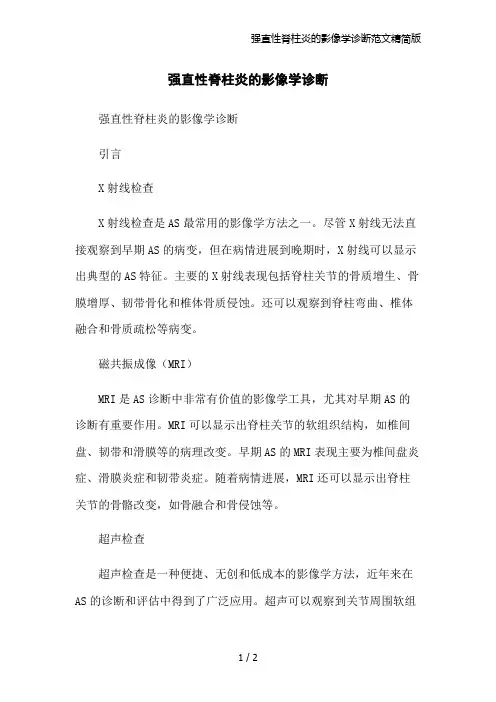

强直性脊柱炎的影像学诊断强直性脊柱炎的影像学诊断引言X射线检查X射线检查是AS最常用的影像学方法之一。

尽管X射线无法直接观察到早期AS的病变，但在病情进展到晚期时，X射线可以显示出典型的AS特征。

主要的X射线表现包括脊柱关节的骨质增生、骨膜增厚、韧带骨化和椎体骨质侵蚀。

还可以观察到脊柱弯曲、椎体融合和骨质疏松等病变。

磁共振成像（MRI）MRI是AS诊断中非常有价值的影像学工具，尤其对早期AS的诊断有重要作用。

MRI可以显示出脊柱关节的软组织结构，如椎间盘、韧带和滑膜等的病理改变。

早期AS的MRI表现主要为椎间盘炎症、滑膜炎症和韧带炎症。

随着病情进展，MRI还可以显示出脊柱关节的骨骼改变，如骨融合和骨侵蚀等。

超声检查超声检查是一种便捷、无创和低成本的影像学方法，近年来在AS的诊断和评估中得到了广泛应用。

超声可以观察到关节周围软组织的病理改变，如滑膜炎症和韧带炎症。

超声还可以评估脊柱关节的活动度和弹性，并帮助确定AS的活动性和病情进展。

计算机断层扫描（CT）CT在AS的影像学诊断中也有一定的价值。

CT可以提供高分辨率的骨窗图像，可以清晰显示脊柱关节的骨质病变，如骨质增生和骨膜增厚等。

CT还可以观察到脊柱关节的骨骼融合和骨侵蚀等改变。

摄影术（Radiography）除了常规的X射线检查外，摄影术也被用于AS的影像学诊断。

摄影术可以提供全面的脊柱关节图像，并对病变进行详细的观察和分析。

摄影术可以显示出更多细节的改变，如骨融合的程度、关节间隙的变化和韧带的钙化等。

结论影像学检查在AS的诊断和评估中起着重要作用。

X射线检查、MRI、超声检查、CT和摄影术等影像学方法可以互相补充，提供全面的AS影像学信息。

通过分析不同影像学方法的检查结果，可以帮助医生更准确地诊断AS、评估病情和制定治疗方案。

强直性脊柱炎的影像学诊断强直性脊柱炎的影像学诊断
⒈强直性脊柱炎概述
⑴疾病简介
⑵流行病学特点
⑶病因与发病机制
⒉影像学诊断的意义
⑴影像学在强直性脊柱炎诊断中的作用
⑵影像学诊断的优势
⒊影像学检查方法
⑴ X线检查
⒊⑴多发关节的骨质破坏
⒊⑵椎体发生变化
⒊⑶骶髂关节病变
⑵ CT检查
⑶ MRI检查
⑷骨扫描
⒋影像学表现
⑴早期特征
⑵进展期表现
⑶晚期表现
⑷关节、韧带和滑囊炎症的影像学表现⒌影像学诊断标准
⑴国际强直性脊柱炎协会 (ASAS) 标准
⑵马德里标准
⑶肌腱骨化病变标准
⒍与其他疾病的鉴别诊断
⑴强直性脊柱炎与椎间盘炎的鉴别
⑵强直性脊柱炎与肿瘤的鉴别
⑶强直性脊柱炎与感染的鉴别
⒎强直性脊柱炎的并发症与预后评估
⑴强直性脊柱炎的并发症
⑵强直性脊柱炎的预后评估
⒏研究进展与展望
⑴影像学技术的进展与应用
⑵强直性脊柱炎的分子影像学研究
⑶个体化医学的前景
本文档涉及附件：
附件1、强直性脊柱炎患者X光影像图集
附件2、强直性脊柱炎患者MRI影像图集
本文所涉及的法律名词及注释：
⒈强直性脊柱炎：少见的慢性炎症性关节病，主要累及脊椎和骶髂关节。

⒉ ASAS标准：国际强直性脊柱炎协会制定的诊断标准，用于强直性脊柱炎的临床诊断与评估。

⒊马德里标准：一种评估强直性脊柱炎患者X光影像学表现的标准。

⒋肌腱骨化病变标准：用于评估肌腱骨化病变程度的标准。

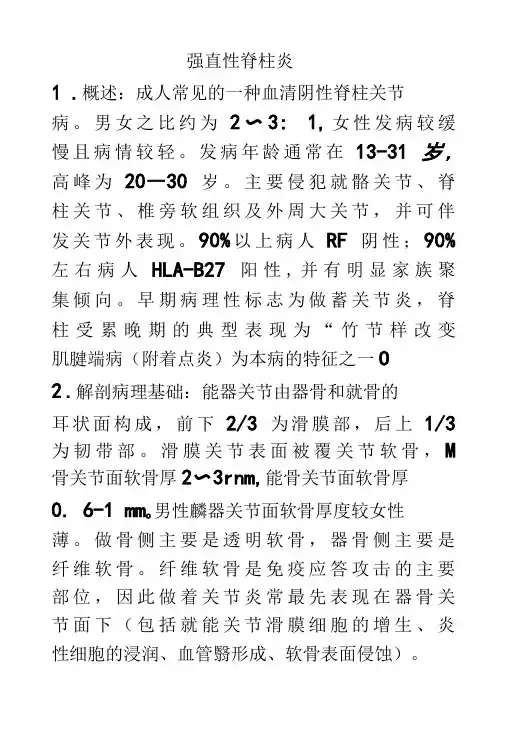

强直性脊柱炎1.概述：成人常见的一种血清阴性脊柱关节病。

男女之比约为2〜3: 1,女性发病较缓慢且病情较轻。

发病年龄通常在13-31岁, 高峰为20―30岁。

主要侵犯就骼关节、脊柱关节、椎旁软组织及外周大关节，并可伴发关节外表现。

90%以上病人RF阴性；90% 左右病人HLA-B27阳性,并有明显家族聚集倾向。

早期病理性标志为做蓄关节炎，脊柱受累晚期的典型表现为“竹节样改变肌腱端病（附着点炎）为本病的特征之一O2.解剖病理基础：能器关节由器骨和就骨的耳状面构成，前下2/3为滑膜部，后上1/3 为韧带部。

滑膜关节表面被覆关节软骨，M 骨关节面软骨厚2〜3rnm,能骨关节面软骨厚0. 6-1 mm o男性麟器关节面软骨厚度较女性薄。

做骨侧主要是透明软骨，器骨侧主要是纤维软骨。

纤维软骨是免疫应答攻击的主要部位，因此做着关节炎常最先表现在器骨关节面下（包括就能关节滑膜细胞的增生、炎性细胞的浸润、血管翳形成、软骨表面侵蚀）。

AS首先侵犯滑膜，其次是骨髓，而后是软骨。

晚期出现关节囊的纤维化、韧带的钙化及关节骨性强直。

3.临床表现：发病隐匿。

逐渐出现腰背部或做能部疼痛和(或)晨僵，活动后减轻。

多数患者随病情进展从版器关节开始，沿脊椎缓慢向上进展，或同时向下蔓延，累及双侧虢关节和膝关节，出现相应部位疼痛、活动受限或畸形。

外周关节病变多为非对称性。

1/4 的患者在病程中发生眼色素膜炎；跖底筋膜炎、跟腱炎和其他部位的肌腱端病在本病常见。

4.实验室检查: 活动期患者可见红细胞沉降率(ESR)增快，C反应蛋白(CRP)增高，轻度贫血和免疫球蛋白轻度升高。

类风湿因子(RF)多为阴性，但RF阳性并不排除AS的诊断。

虽然AS患者HLA-B27 阳性率达90%左右，但无诊断特异性, 因为健康人也有阳性。

HLA-B27阴性患者只要临床表现和影像学检查符合诊断标准，也不能排除AS可能。

4.1984年修订的纽约标准Tab. 1 1984 mcxlifief] Xew York criteria临床标准L腰背痛持续3个月以上.佟痛随活动改善,休息后不缓解2.腰椎前后和他和方向活动受限3.胸廓扩张度低.小于同年龄同性别的正常值放射学标准竽例般隔关节炎3~4级.或双侧艇骼关节炎2〜4级确诊AS：满足放射学标准加上临床标准1〜3条中的任意一条。

强直性脊柱炎的影像学诊断
强直性脊柱炎的影像学诊断
X线摄影
强直性脊柱炎的X线摄影是最常用的影像学诊断方法之一。

以下是X线摄影中常见的诊断特征：
脊柱骨质变化：强直性脊柱炎患者常常出现脊柱骨质增生和骨质破坏的特征。

这些变化主要出现在骶髂关节、脊椎关节和骶髂骨连接处。

骶髂关节炎：强直性脊柱炎患者骶髂关节常出现炎症，即骶髂关节炎。

这种炎症可以引起骨质破坏和韧带钙化等严重的改变。

脊柱骨关节可见性：X线摄影可以观察到脊柱的关节可见性，即关节的存在和关节腔的清晰度。

关节可见性的减少可能是强直性脊柱炎的表现之一。

磁共振成像（MRI）
MRI是一种非常敏感的影像学诊断方法，对于强直性脊柱炎的早期诊断非常有帮助。

以下是MRI中常见的诊断特征：骶髂关节炎：MRI可以显示骶髂关节的炎症迹象，如关节囊增厚、关节腔积液和滑膜增生等。

脊椎关节炎：MRI可以显示脊椎关节的炎症，包括关节腔积液、滑膜增生和关节周围软组织炎症等。

脊柱骨关节可见性：MRI可以显示脊柱骨关节的可见性，包括
关节的存在和关节腔的清晰度。

睡眠特征核磁共振成像（DTI）
睡眠特征核磁共振成像（DTI）可以显示强直性脊柱炎患者脑白
质中病变的特征。

DTI可以显示脑部神经纤维束的连通性和水分子
的扩散方向。

强直性脊柱炎患者在DTI中常常显示较高的扩散方向
不一致性。

请注意：鉴于医学诊断的复杂性和多样性，以上描述仅为一般
情况，并非适用于所有患者。

确切的诊断需要结合患者的临床症状
和其他影像学检查结果进行综合分析和判断。

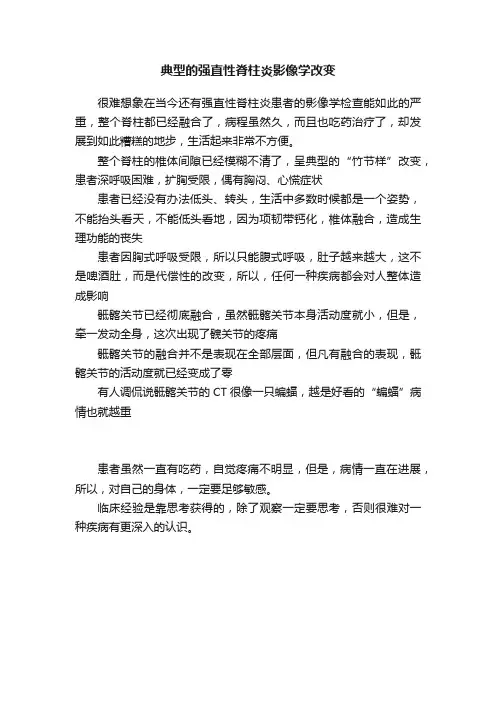

典型的强直性脊柱炎影像学改变
很难想象在当今还有强直性脊柱炎患者的影像学检查能如此的严重，整个脊柱都已经融合了，病程虽然久，而且也吃药治疗了，却发展到如此糟糕的地步，生活起来非常不方便。

整个脊柱的椎体间隙已经模糊不清了，呈典型的“竹节样”改变，患者深呼吸困难，扩胸受限，偶有胸闷、心慌症状
患者已经没有办法低头、转头，生活中多数时候都是一个姿势，不能抬头看天，不能低头看地，因为项韧带钙化，椎体融合，造成生理功能的丧失
患者因胸式呼吸受限，所以只能腹式呼吸，肚子越来越大，这不是啤酒肚，而是代偿性的改变，所以，任何一种疾病都会对人整体造成影响
骶髂关节已经彻底融合，虽然骶髂关节本身活动度就小，但是，牵一发动全身，这次出现了髋关节的疼痛
骶髂关节的融合并不是表现在全部层面，但凡有融合的表现，骶髂关节的活动度就已经变成了零
有人调侃说骶髂关节的CT很像一只蝙蝠，越是好看的“蝙蝠”病情也就越重
患者虽然一直有吃药，自觉疼痛不明显，但是，病情一直在进展，所以，对自己的身体，一定要足够敏感。

临床经验是靠思考获得的，除了观察一定要思考，否则很难对一种疾病有更深入的认识。

强直性脊柱炎的影像学诊断强直性脊柱炎的影像学诊断1. 引言强直性脊柱炎（Ankylosing Spondylitis，AS）是一种慢性、进行性、关节炎性的疾病，以慢性脊柱炎症为特征。

影像学在强直性脊柱炎的诊断和评估中起着至关重要的作用。

本文将重点介绍强直性脊柱炎的影像学诊断方法，包括X线摄影、磁共振成像（MRI）和计算机断层扫描（CT）等技术。

2. X线摄影X线摄影是最常用的影像学检查方法之一，可在早期发现和评估强直性脊柱炎的病变。

下面将介绍强直性脊柱炎在X线影像上的表现：- 骶髂关节炎表现：骶髂关节是强直性脊柱炎最常累及的关节之一。

X线影像上可见骶髂关节的骨质增生、关节融合、关节面模糊和关节间隙狭窄等表现。

- 脊椎炎症表现：影像学上，强直性脊柱炎可导致脊椎骨质吸收和骨质增生，使脊椎骨体变矮。

此外，椎间盘骨质的增生和硬化也是强直性脊柱炎的表现之一。

3. 磁共振成像（MRI）MRI是一种无创的影像学检查方法，对于早期发现和评估强直性脊柱炎的病变具有较高的敏感性和特异性。

以下是MRI在强直性脊柱炎影像学诊断中的应用：- 早期骶髂关节炎表现：MRI可以显示早期骶髂关节炎的软组织炎症反应，包括关节囊肿、关节积液和关节周围软组织水肿等。

这些表现有助于早期诊断强直性脊柱炎。

- 脊椎炎症表现：MRI可以清晰地展示脊柱的炎症改变，如椎体骨质增生、骨质破坏和椎间盘的水肿等。

此外，MRI还可以评估脊椎关节囊、韧带和肌肉的炎症变化。

4. 计算机断层扫描（CT）CT是一种通过多个切面重建图像的影像学检查方法，对于评估强直性脊柱炎的骨质改变具有较高的分辨率。

以下是CT在强直性脊柱炎影像学诊断中的应用：- 骶髂关节炎表现：CT可以显示骶髂关节的骨质增生、关节融合、关节面模糊和关节间隙狭窄等病变。

CT的高分辨率使得这些骨质改变能够更加清晰地显示出来。

- 腰椎和胸椎炎症表现：CT可以检测腰椎和胸椎的骨质破坏、骨质增生和椎间盘的变化。

强直性脊柱炎的影像学诊断强直性脊柱炎的影像学诊断强直性脊柱炎（Ankylosing Spondylitis，AS）是一种慢性、进行性的、以脊柱椎骨关节和髂骨关节为主的炎症性关节病，主要特征是脊柱关节的炎症和骨质改建，可导致脊柱僵硬和不可逆的功能障碍。

影像学诊断是AS的重要手段之一，可以帮助医生了解病情、确定诊断和制定治疗方案。

本文将详细介绍强直性脊柱炎的影像学诊断过程及注意事项。

一、X线摄片1.骨盆及髂骨骨盆的X线摄片是进行AS影像学诊断的首要步骤。

影像学表现主要包括髂骨关节的破坏、髂骨侧增生、髂骨骶关节的强直和骶髂关节的炎症。

对于早期AS患者，骨盆X线摄片可能无明显异常，但长期随访可发现骨盆关节的改变。

2.脊椎脊椎的X线摄片是评估AS的关键方法之一。

常用的摄片方位有正位摄片和侧位摄片。

正位摄片可以观察到脊柱侧凸、椎间隙狭窄、钩骨、斜椎关节的病变。

侧位摄片则可以评估椎体骨质改建、椎体并列状态和韧带饰带骨化。

结合这两个方位的摄片可以全面了解脊柱关节的炎症畸形情况。

3.其他骨骼部位除了骨盆和脊柱，还应该对其他的骨骼部位进行X线摄片。

这些部位包括胸廓、肩关节、髋关节、膝关节等。

这些摄片可以帮助发现AS的外关节病变。

二、核磁共振成像（MRI）MRI是一种非侵入性的影像学检查方法，适用于早期AS和中晚期AS的鉴别诊断。

MRI可以评估炎症活动、脊柱骨质改建情况，对于AS的早期诊断及病情监测具有重要的临床意义。

1.早期AS的MRI表现早期AS的MRI表现主要包括椎间盘炎症、椎间盘水肿、椎体骨髓炎、椎间关节炎和韧带饰带附着点的炎症。

这些表现在X线摄片中可能无法直接观察到。

2.中晚期AS的MRI表现中晚期AS的MRI表现主要包括骨质增生、骨桥形成、椎体附着点的滑膜炎和骶髂关节的炎症。

三、计算机断层扫描（CT）CT扫描在AS的诊断中主要用于评估骶髂关节的骨质改建，了解关节畸形以及评估治疗效果。

CT扫描对于AS患者的关节手术规划也有重要的指导意义。

【放射中级考点】：强直性脊柱炎影像！【病因病理】病因与自身免疫有关。

本病可累及滑膜关节、软骨性关节及肌腱和韧带于骨表面的附着部，多从骶髂关节开始向上发展，依次累及腰、胸、颈椎。

少数从颈椎开始向下发展。

约1/3的病例可累及外周关节，以髋关节常见。

强直性脊柱炎的病理组织学变化与类风湿关节炎相似，前者渗出性变化较轻，而增殖性变化明显并出现软骨化生及软骨内化骨，引起关节骨性强直及关节囊钙化。

韧带、肌腱在骨表面附着部炎症细胞浸润和反应性骨质增生，导致骨侵蚀及骨硬化。

临床表现本病多发生于30岁以下，男性多于女性。

发病隐匿，下腰部疼痛不适为主要症状，脊柱活动受限，晨僵。

晚期出现脊柱和关节强直，形成驼背及关节屈曲畸形，胸廓关节强直可使呼吸运动受限。

X线、CT表现（1)本病多自骶髂关节开始，为双侧对称性受累，向上逐渐扩展至脊柱。

少数病变自颈椎或下段胸椎开始，向下扩延。

（2)骶髂关节改变；从骶髂关节的中下2/3处开始，早期关节边缘模糊，主要发生在关节的髂骨侧，骶骨侧改变较轻。

继而关节面呈锯齿状或串珠状破坏，周围骨质硬化。

病变进一步发展，整个关节间隙逐渐变窄、消失，骶髂关节发生骨性强直，有粗糙的条束状骨小梁交错通过关节，而软骨下骨硬化带缓慢消失，病变趋于停止。

（3）脊椎改变：往往于椎体前部角隅处发生骨炎、骨质破坏和硬化，致椎体“变方”。

至病变晚期可出现广泛的椎旁软组织钙化和椎体间骨桥，脊椎呈竹节状强直。

两侧椎间小关节之关节囊和关节周围韧带钙化，呈两条平行的纵行致密“轨道状”影，而棘上韧带钙化则为循棘突间的单条正中致密带。

脊柱强直后椎体显示骨质疏松。

脊柱常呈后凸畸形，后凸最显著处多在胸腰段交界处。

（4)髋关节改变：髋关节是强直性脊柱炎最常侵犯的外周关节，多为双侧受累。

X线表现为髋关节间隙变窄，关节面有骨质破坏，股骨头轴性移位，关节面外缘特别在股骨头与股骨颈交界处有骨赘形成，最终可发生骨性强直。

关节局部骨质无普遍脱钙征象。
