类风湿性、强直性脊柱炎的影像学诊断
- 格式：ppt
- 大小：42.45 MB
- 文档页数：93
下载文档原格式
合集下载
强直性脊柱炎的影像表现
影像学表现-骶髂关节（MRI）
TIWI
STIR
31岁 男
慢性腰背痛，葡萄膜炎，HLA-B27(+)
影像学表现-骶髂关节（MRI）
STIR
30岁 男
T2WI-FS
25岁 男
T1WI-FS+C
26岁 男
影像学表现-骶髂关节（MRI）
T1WI
T2WI-FS
DWI
男 28岁
影像学表现-脊柱
开始病变侵及椎体前缘上、下角（Romanus病灶：水肿、脂质、硬化)，导致正常椎体前缘 凹陷消失，形成方椎；
股骨头无菌坏死 强直性脊柱炎
小结
男性多见，发病高峰20-30岁； 与HLA-B27密切相关； 主要侵犯骶髂关节、脊柱关节、椎旁软组织及外周大关节； 骶髂关节病变首发，骶髂关节炎分级； 脊柱病变： Romanus病灶，竹节样， Anderson病灶。
谢谢
影像学表现-脊柱
T1WI
STIR
Romanus病灶
T2WI-FS
44岁 男 脂质
40岁 男 水肿
43岁 男 硬化
影像学表现-脊柱
Anderson病灶
影像学表现-脊柱
男 60岁
摩托车撞后腰 背痛加重10天
影像学表现-髋关节
根据Bath AS髋关节异常的X线分级法(BASRI-hip)：
0级：正常； 1级：可疑改变，可能存在局部关节间隙狭窄； 2级：轻度异常，存在明确的关节间隙狭窄，关节间隙>2mm； 3级：中度异常，关节间隙狭窄，关节间隙≤2mm或双侧骨性关节面相接触范围<2 cm； 4级：重度异常，骨变形，双侧骨性关节面相接触范围>2cm。
实验室检查
活动期患者可见红细胞沉降率(ESR)增快，C反应蛋白(CRP)增高，轻度贫血和免疫球蛋白 轻度升高。 类风湿因子(RF)多为阴性，但RF阳性并不排除AS的诊断。 虽然AS患者HLA-B27阳性率达90％左右，但无诊断特异性，因为健康人也有阳性。HLA-
40页强直性脊柱炎的影像诊断与鉴别诊断
病变部位
脊柱结核主要累及腰椎和 胸椎，而强直性脊柱炎则 主要累及骶髂关节和腰椎 。
实验室检查
脊柱结核患者结核菌素试 验阳性，而强直性脊柱炎 患者则为阴性。
其他脊柱疾病的鉴别诊断
退行性脊柱病
退行性脊柱病主要表现为椎间盘退行性变和骨质 增生，与强直性脊柱炎的病变特点不同。
脊柱肿瘤
脊柱肿瘤的病变多为占位性病变，与强直性脊柱 炎的炎症性病变有明显的区别。
。
关节病变
类风湿性关节炎主要累及小关节， 尤其是近端指间关节和掌指关节， 而强直性脊柱炎主要累及大关节和 脊柱。
实验室检查
类风湿性关节炎患者类风湿因子阳 性，而强直性脊柱炎患者类风湿因 子阴性。
骨关节炎的鉴别诊断
发病部位
症状表现
骨关节炎主要累及负重关节，如膝关 节、髋关节等，而强直性脊柱炎则主 要累及脊柱。
定期复查
定期到医院进行复查，以便及时了解病情变 化，调整治疗方案。
健康教育与心理支持
01
02
03
04
提高疾病认知
向患者及家属普及强直性脊柱 炎的疾病知识，提高对疾病的
认知水平。
心理疏导
关注患者的心理健康状况，提 供心理疏导和支持，帮助患者
树立积极乐观的心态。
康复指导
向患者介绍康复锻炼的方法和 技巧，指导患者进行科学合理
病程
本病病程较长，可呈慢性进展，部分患者可自行缓解或病情 稳定。
2023
PART 02
强直性脊柱炎的影像学诊 断
REPORTING
X线诊断
X线平片
早期可见骶髂关节骨质疏松，关节间隙增宽；中期关节间隙变窄，关节边缘增 生与腐蚀交错；晚期呈关节间隙消失，骨性强直。
强直性脊柱炎的诊断、实验室检查
类风湿因子
AS患者可表现为血色素下降，白细胞偏低，血小板增多
多项研究表明， AS患者的血小板计数高于正常对照组，尤其在疾病的活动期，在应用TNF拮抗剂治疗后可得到改善
因此，有必要在AS治疗中定期检测血常规
血常规
AS患者尿检异常并不少见，较轻的仅表现为镜下血尿，严重的可有肉眼血尿、蛋白尿、管型尿
AS的肾脏损害国内以IgA肾病多见，而国外继发性肾淀粉样变较多见，最终可导致肾功能衰竭
02
因此,对AS患者应进行常规尿液检查，甚至尿微量白蛋白，24h尿蛋白定量等，从而早期发现肾脏损害
尿液检查
AS患者的血小板活化功能明显高于正常人，且与病情的多项活动指标变化相似
01
我科资料显示AS患者血小板数量高于正常人群，而外周血CD62P与CD63存在过高表达，提示血小板过度活化
积分
临床症状或过去病史具有: 炎症性腰痛 非对称性关节炎 臀部疼痛 如双侧臀部交替性疼痛 香肠趾(指) 足跟疼痛或其它可辨认的肌腱骨附着点疼痛 虹膜炎 在关节炎起病前1个月内非淋球菌性尿道炎或宫颈炎 在关节炎起病前1个月内有急性腹泻史 银屑病、龟头炎或炎症性肠病(溃疡性结肠炎或克隆病) 放射学:骶髂关节炎(双侧2级或单侧3级) 遗传背景: HLA-B27(+),或有AS、反应性关节炎、眼葡萄膜炎、银屑病、炎症性肠病的家族史 治疗反应:用非类固醇类抗炎药48小时有效,而停药后马上复发
03
HLA-B27
强直性脊柱炎
反应蛋白
血沉
其他
一般检查
CRP是第一个被发现的急性期反应蛋白，由肝细胞分泌，具有多种生物活性，被认为是最敏感的炎症指标之一
CRP在炎症性关节病中的应用，大量证据表明AS病情活动与CRP相关
AS患者可表现为血色素下降，白细胞偏低，血小板增多
多项研究表明， AS患者的血小板计数高于正常对照组，尤其在疾病的活动期，在应用TNF拮抗剂治疗后可得到改善
因此，有必要在AS治疗中定期检测血常规
血常规
AS患者尿检异常并不少见，较轻的仅表现为镜下血尿，严重的可有肉眼血尿、蛋白尿、管型尿
AS的肾脏损害国内以IgA肾病多见，而国外继发性肾淀粉样变较多见，最终可导致肾功能衰竭
02
因此,对AS患者应进行常规尿液检查，甚至尿微量白蛋白，24h尿蛋白定量等，从而早期发现肾脏损害
尿液检查
AS患者的血小板活化功能明显高于正常人，且与病情的多项活动指标变化相似
01
我科资料显示AS患者血小板数量高于正常人群，而外周血CD62P与CD63存在过高表达，提示血小板过度活化
积分
临床症状或过去病史具有: 炎症性腰痛 非对称性关节炎 臀部疼痛 如双侧臀部交替性疼痛 香肠趾(指) 足跟疼痛或其它可辨认的肌腱骨附着点疼痛 虹膜炎 在关节炎起病前1个月内非淋球菌性尿道炎或宫颈炎 在关节炎起病前1个月内有急性腹泻史 银屑病、龟头炎或炎症性肠病(溃疡性结肠炎或克隆病) 放射学:骶髂关节炎(双侧2级或单侧3级) 遗传背景: HLA-B27(+),或有AS、反应性关节炎、眼葡萄膜炎、银屑病、炎症性肠病的家族史 治疗反应:用非类固醇类抗炎药48小时有效,而停药后马上复发
03
HLA-B27
强直性脊柱炎
反应蛋白
血沉
其他
一般检查
CRP是第一个被发现的急性期反应蛋白，由肝细胞分泌，具有多种生物活性，被认为是最敏感的炎症指标之一
CRP在炎症性关节病中的应用，大量证据表明AS病情活动与CRP相关

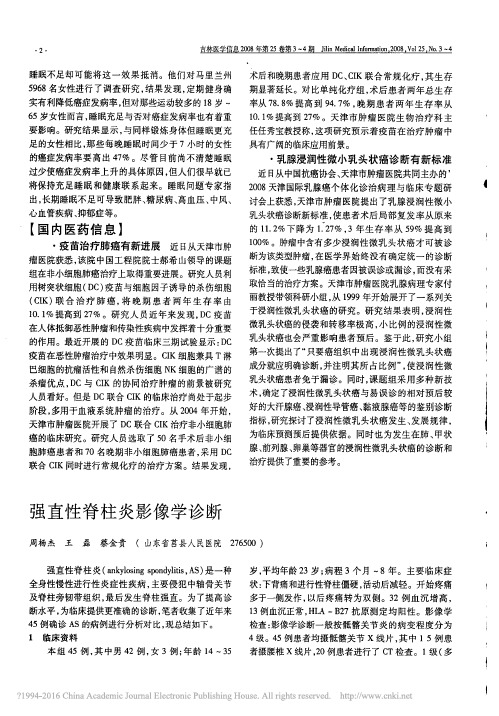

强直性脊柱炎影像学诊断_周杨杰
的作用 最 近开 展 的
。
鉴 于 此 研 究小 组
”
,
,
巴细胞 的抗 瘤 活 性和 自然杀 伤 细胞 N K 细胞 的广 谱 的
第一 次提 出了 只要 癌组 织 中 出现 浸 润 性 微乳 头状 癌 成分 就应 明确诊 断 并注 明其 所 占 比 例 使 浸润 性 微
乳头 状癌患 者免 于 漏 诊
, 、
为)
14 0 9 / 0
~
Hg
。
老 年高血压 有 以 下 特 点
。
老年 人 高血压 的特 点
我 国统计 资 料显 示 在 6 0 岁 以上 老 年 人
%
。
,
老 年人 血 压 的重要 特 点之 一 是随年 龄 的增 长而 自
然 升高 故 老 年 人 高血 压 的诊 断 标 准几 经 修 正 系 故 w
, , 。
群 中 高血 压 的 发病 率 超过 4 0
老 年 人 中 其 发 病 率 高达 8 0 %
。
研 究结 果 显 示 与 同样 锻 炼 身体 但 睡 眠 更 充
,
,
任任 秀 宝 教授称 这项 研究 预 示 着 疫 苗在 治 疗 肿 瘤 中
具有 广阔 的临床应用 前景
·
足 的女性相 比 那 些 每 晚 睡 眠 时 间少 于 的癌症 发病 率 要 高 出 4 7
%
。
,
7
小 时 的女性
尽 管 目前 尚不 清 楚 睡 眠
, , ,
度怀疑 患 者而 平 片 难 以 确诊 的病 例 为 发 现关 节 内细 小病变 可 行 髓 骼 关 节 C T 扫 描 由于 C T 能 准 确 显
。
示 并 能测量 关节 间隙的宽窄及 病变范 围 可 以 观察病
。
鉴 于 此 研 究小 组
”
,
,
巴细胞 的抗 瘤 活 性和 自然杀 伤 细胞 N K 细胞 的广 谱 的
第一 次提 出了 只要 癌组 织 中 出现 浸 润 性 微乳 头状 癌 成分 就应 明确诊 断 并注 明其 所 占 比 例 使 浸润 性 微
乳头 状癌患 者免 于 漏 诊
, 、
为)
14 0 9 / 0
~
Hg
。
老 年高血压 有 以 下 特 点
。
老年 人 高血压 的特 点
我 国统计 资 料显 示 在 6 0 岁 以上 老 年 人
%
。
,
老 年人 血 压 的重要 特 点之 一 是随年 龄 的增 长而 自
然 升高 故 老 年 人 高血 压 的诊 断 标 准几 经 修 正 系 故 w
, , 。
群 中 高血 压 的 发病 率 超过 4 0
老 年 人 中 其 发 病 率 高达 8 0 %
。
研 究结 果 显 示 与 同样 锻 炼 身体 但 睡 眠 更 充
,
,
任任 秀 宝 教授称 这项 研究 预 示 着 疫 苗在 治 疗 肿 瘤 中
具有 广阔 的临床应用 前景
·
足 的女性相 比 那 些 每 晚 睡 眠 时 间少 于 的癌症 发病 率 要 高 出 4 7
%
。
,
7
小 时 的女性
尽 管 目前 尚不 清 楚 睡 眠
, , ,
度怀疑 患 者而 平 片 难 以 确诊 的病 例 为 发 现关 节 内细 小病变 可 行 髓 骼 关 节 C T 扫 描 由于 C T 能 准 确 显
。
示 并 能测量 关节 间隙的宽窄及 病变范 围 可 以 观察病
脊柱骨关节病诊断标准
脊柱骨关节病诊断标准
目前公认的脊柱骨关节病诊断标准为：
1. 青年脊柱关节炎（包括强直性脊柱炎和非强直性脊柱炎）ASAS诊断标准：
（1）脊柱炎：满足以下含脊柱病变中的任一条：
①有主病变：低位脊柱病变（骶髂关节、脊柱关节炎，脊柱软骨炎、听骨关节炎等）的X线表现；
②有次要标准：病理性骨折、滑膜下钙化或骨硬化的穿刺证实、脊柱结核或脊柱肿瘤的影像学证实。
（2）外周关节炎：满足以下条件：
①持续6周以上，单关节或多关节对称性、非对称性关节炎；
②有关节红肿、疼痛或运动受限等相关症状；
③臀关节对称性关节炎、滑膜下和肌腱附着点关节炎（如跟腱附着点和髌韧带附着点）和小关节炎。
（3）实验室检查指标：HLA-B27阳性或大量飞蝇样斑点，外周血象中白细胞总数和血小板数增加，血清中的C反应蛋白（CRP）和红细胞沉降率（ESR）增加，血清中铁凝集素失活度（LAP）下降等。
2. 弓形体感染相关关节炎（ReA）诊断标准：
（1）关节症状和体征：单关节或多关节对称性、非对称性关节炎，有关节肿胀、疼痛或受限等表现；
（2）尿道、生殖或肠道感染史：尿道分泌物、生殖器分泌物或肛门黏膜分泌物中检测到鲍曼不动杆菌、沙门氏菌、耶尔森氏菌等弓形体或有相应的感染史；
（3）特殊检查：白细胞在关节滑膜中检测到相关的弓形体或鲍曼不动杆菌，血清AGPA-IgM阳性（单相反应），内膜损害/结膜损害/皮损等表现。
3. 类风湿性关节炎（RA）诊断标准：
（1）关节症状和体征：满足关节炎时，有多关节肿胀、红、热、疼痛、运动受限等表现；
（2）血清指标：血清类风湿因子阳性和/或抗环瓜氨酸肽（CCP）抗体阳性；
（3）疼痛部位数、关节受累部位数、关节分布部位数、其他指标等。
强直性脊柱炎如何确诊
强直性脊柱炎如何确诊强直性脊柱炎是一种慢性的炎症性关节病，主要特征是脊椎骨关节的炎症和强直。
该疾病主要影响脊椎和骨盆区域的关节，导致疼痛、僵硬和功能障碍。
早期诊断和及时治疗对于控制疾病进展和预防并发症非常重要。
那么，如何确诊强直性脊柱炎呢？1. 病史询问与体格检查：在诊断强直性脊柱炎时，医生首先会进行详细的病史询问和体格检查。
病史询问包括了疼痛的性质、部位和时间，以及有无其他关节的受累情况等。
体格检查主要是检查脊柱的活动度和关节的肿胀、疼痛等情况。
2. 影像学检查：常用的影像学检查包括X射线、磁共振成像（MRI）和超声检查。
X射线可以用于检查脊柱和骨盆区域的异常改变，包括脊柱的强直、骨质破坏和韧带钙化等。
MRI在早期诊断中非常有用，可以显示骨关节的炎症、软组织的水肿和关节囊的增厚等。
超声检查可以检测到关节积液、血管炎等。
3. 实验室检查：血液检查可以帮助筛查强直性脊柱炎及相关的炎症性关节病。
常用的实验室指标包括血沉、C反应蛋白、类风湿因子和HLA-B27检查。
血沉和C反应蛋白的升高提示存在炎症反应，类风湿因子的阳性率较低，但可以排除其他类风湿性疾病。
HLA-B27是强直性脊柱炎的遗传标记，阳性结果可以作为诊断强直性脊柱炎的重要参考。
4. 临床诊断标准：根据国际强直性脊柱炎学会（ASAS）制定的临床诊断标准，确诊强直性脊柱炎需要同时满足以下4个方面的条件：①脊柱炎患者（包括脊柱和骨盆关节）的相关临床表现；②脊柱炎的早期体征或病理改变；③关节影像学证据；④实验室检查或者临床证实的其他关节炎性脊柱炎。
5. 治疗试验：诊断强直性脊柱炎的方法之一是进行阿奇尔斯腱进行性牵张试验。
这是一种用于检测强直性脊柱炎的特异性体征的测试方法。
在这个测试中，医生会拉开患者的阿奇尔斯腱，如果患者有强直性脊柱炎，那么阿奇尔斯腱会出现疼痛和不适。
总之，强直性脊柱炎的确诊需要综合考虑病史、体格检查、影像学检查、实验室检查、临床诊断标准和治疗试验等多个方面。
类风湿性关节炎的影像学诊断
类风湿性关节炎的影像学诊断类风湿性关节炎的影像学诊断介绍类风湿性关节炎（rheumatoid arthritis，简称RA）是一种以慢性关节炎为主要表现的自身免疫性疾病。
影像学检查在RA的诊断和治疗中起着重要的作用。
本文将详细介绍类风湿性关节炎的影像学诊断，包括常用的影像学技术、影像学表现及其分析与判断等内容。
一：影像学技术1. X线检查：X线片是最常用的影像学检查方法之一。
通过X 线片可以观察关节内外的病变情况，如关节面的骨质疏松、关节间隙的变窄等。
2. 超声检查：超声是非常有效的影像学技术，可以直接观察到关节内软组织的变化情况。
超声检查对早期RA的诊断和监测疾病进展非常重要。
3. 磁共振成像（MRI）：MRI可以提供关节内软组织的详细信息，如骨髓水肿、滑膜增生等。
MRI在早期RA的早期诊断和疾病进展监测中有较高的敏感性和特异性。
4. 计算机断层扫描（CT）：CT可以提供骨骼结构的三维图像，对于关节畸形的评估和手术治疗的规划非常有帮助。
二：影像学表现1. X线表现：早期RA的X线片可能没有明显的异常，进展期可见关节面骨质疏松、关节间隙变窄、关节骨侵蚀和关节软骨破坏等。
2. 超声表现：超声可以显示关节内的滑膜增厚、关节腔积液、关节囊增大等。
3. MRI表现：早期RA的MRI可以显示关节软骨和骨下的骨髓水肿、滑膜增生等，进展期可见关节面软骨破坏、骨侵蚀、关节腔积液等。
4. CT表现：CT可以提供关节骨骼结构的三维图像，对骨侵蚀、关节畸形等有较好的显示和评估。
三：影像学分析与判断1. 影像学特点：RA的影像学特点主要包括关节面骨质疏松、关节间隙变窄、关节骨侵蚀、软骨破坏和滑膜增生等。
2. 鉴别诊断：在影像学诊断中，需要注意与其他类风湿性疾病、感染性关节炎、关节外侵犯等进行鉴别。
3. 评估疾病进展：影像学检查可以监测RA的疾病进展情况，对治疗效果的评估和调整非常有帮助。
4. 手术治疗的规划：对于需要手术治疗的患者，影像学检查可以提供关节畸形、关节侵蚀等信息，帮助医生制定手术方案。
类风湿关节炎与强直性脊柱炎的诊断与鉴别诊断
类风湿关节炎与强直性脊柱炎的诊断与鉴别诊断公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]类风湿关节炎与强直性脊柱炎的诊断与鉴别诊断2015-12-26?培恩e学一、类风湿关节炎类风湿关节炎（RA）是比较常见的自身免疫性疾病，好发年龄为30-50岁。
临床主要表现为手和足的持久性系统性关节炎。
1、病因：目前还不是很清楚，目前认为和环境及遗传有密切关系2、临床表现：早期表现为疲劳、全身不适、手水肿、弥漫性肌肉骨骼疼痛和晨僵，晨僵常长达1小时以上，后期表现为滑膜炎。
此病关节常对称受累，一般先累及小关节，后累及大关节。
A关节受累表现：（1）手关节：手指近端指间关节对称受累，掌指主要累及手掌中央和尺侧，手指向尺侧偏斜和呈“天鹅颈”样表现。
（2）腕关节：会发生对称性的病变，腕关节不能伸直暗示侵袭性损伤。
（3）肘部：在关节鹰嘴部由于积液或滑膜炎而隆起，此外还会出现类风湿结节。
（4）肩部：肩部疼痛并且活动受限。
盂肱关节损伤导致活动或静息时的疼痛及典型的冻结肩。
（5）：颈椎：颈部常受累，尤其是C1-C2。
滑膜炎破坏韧带和齿突，引起颈椎关节半脱位，患者常有感觉、运动、和反射异常。
如寰枢关节半脱位，颈部脊髓就有可能遭到破坏。
（6）髋部：腹股沟、臀部、下背部及站立时膝盖部发生疼痛。
（7）膝关节：膝关节研磨试验常可听到细小捻发音或握雪感，可变现为隆起、疼痛、局部温度升高，积液为其特征性表现之一。
可见膝关节活动受限、异常屈曲、韧带松弛引起变形、肌肉萎缩。
（8）足部：第五跖骨最早受到侵蚀。
（9）环勺关节：约30%的患者环勺关节受累，可出现声音嘶哑、吸气性哮喘，可能需要行气管造口术。
B关节外表现：类风湿关节炎是一种全身性的疾病，除关节病变外，可累及全身，如肌无力、皮肤红斑、角膜炎、脉管炎和心、肺、肾等器官的炎症和功能障碍。
3、辅助检查A实验室检查（1）血沉和C-RP：是RA的非特异性指标，可作为判断其活动程度和病情缓解指标，活动期升高，缓解期降低。
类风湿性关节炎的影像学诊断
类风湿性关节炎早期诊断的影像学依据
国内外现有的类风湿性关节炎诊断标准中，早期 诊断的客观指标较少，影像学指标也仅以传统的 X线改变为依据。
随着近年来影像技术的迅猛发展，CT和MRI等先 进的影像设备已用于全身各系统器官病变的检查 。因此可分别根据CT对骨组织分辨率和MRI对软 组织分辨率等的特点，对类风湿性关节炎患者进 行早期检查，为其早期诊断提供客观的影像学依 据。
（1）、早期X线改变：
最早的可以看不出有X线改变，关节周围软组织 肿胀和骨质疏松很快出现。初为关节部受累，掌 骨和指骨两端关节部疏松，骨干部相对密度尚保 持正常。
早期改变是第2－5指的近端桡骨侧，相当于关节 囊附着处，呈对称性轻度的骨质边缘模糊。同时 可有骨质边缘缺损，紧靠缺损边缘下方呈局限性 脱钙，局部骨纹较细，但无囊肿区，在尺桡骨茎 突和第五掌骨近端尺侧也可发生类似早期改变。
3）、关节面骨质侵犯多见于边缘，是 滑膜血管翳侵犯的结果，也可累及临近骨 皮质，小关节，特别手骨最常见。
4）、骨性关节面模糊，中断，软骨骨 质吸收囊变，是血管翳侵入骨内所致，内 充纤维肉芽组织及滑膜呈透明影，周围有 硬化，最后为骨质充填。
5）、关节临近的情况
骨骼发生骨质各个阶段、滑膜炎及血管翳病理组织成分同，在 MRI可有不同的表现，对早期诊断类风湿性关节炎有重要 的应用意义。
在疾病的早期及活动期、滑膜内产生富含毛细血管的肉芽 组织，并且关节内液体增多，因此在T1WI下呈中等信号 ，在ST1R下未高信号，增强后T1WI强化。
在疾病的静止期，血管翳由于纤维组织成分占主要地位， 含液少，因此在T1WI呈中等信号，在ST1R亦为中等信号 ，由于造影物质的进入受限，增强后不强化。
二、鉴别诊断：
1、关节结核
类风湿性关节炎影像诊断
关节周围结构异常
＊滑膜增厚 ：厚度﹥2mm ＊滑膜强化 ＊血管翳：T 1WI中等信号，增强后强
化，T2WI高信号，STIR不均质高 信号。 ＊肌腱炎：指伸肌腱、小指伸肌腱、 屈指肌腱，正常时T1、T2WI低信号， 肌腱水肿、炎症时T2WI高信号。
滑膜增厚、 强化
血管翳
影像学检查比较
X线平片
CT
骨质侵蚀
+
++
骨质疏松
+
－
骨髓水肿
－
－
关节隙变窄
+
+
关节渗液
－
－
滑膜增厚、强化 －
－
血管翳
－
－
肌腱炎
－
－
MRI +++
－ + + + + + +
鉴别诊断
1.痛风 2.大骨节病 3.骨性关节病4.牛皮癣性关节炎 5.化脓性关节炎5.皮肌炎. 6..关节结核
例
3
皮 下 结 节
例
3
幼 年 型 类 风 湿
肘 关 节 类 风 湿 性 关 节 炎 合 并 骨 折
例2
多 关 节 发 病 病 例
多 关 节 发 病
即早期改变软组织肿胀， 无骨质改变。
＊慢性期： 即反复发作后，出现骨骼变化 关节缘可见边缘清楚的圆形（椭圆形） 低密度侵蚀，大小多为5~10mm。 ↓ 关节软骨破坏，关节面不规则，间隙变窄 ↓ 继发性骨性关节炎
痛风石：软骨下、骨内、
软组织内结节。
T1WI T2WI
中等信号强度 均质或不均质高信号， 与痛风石中钙含量不同
征象:
1:关节及周围软组织:梭型肿胀, 皮下结节 [指间 掌指 腕尺] 2: 关节间隙: 关节软骨破坏, 关节面不整齐, 间隙变窄。 3:骨骼:脱钙疏松, 关节边缘骨皮质囊状骨破坏, 缺损。
