交流接触器的选用计算
工控2009-11-03 09:18:12 阅读70 评论0 字号:大中小订阅
交流接触器的选用计算
(一)电动机负载时的选用
交流接触器吸引线困电压由控制电路电压而定。主触头额定电流
由下面经验公式计算:
Imc= PN X 10³
-----------------
KUN
式中Imc ——主触头额定电流,A;
PN ——被控制的电动机额定功率,KW;
K ——常数,一般取1—1.4;
UN ——电动机的额定电压,V。
实际选择时,接触器的主触头额定电流大于上式计算值。
(二)非电动机负载时的选用
非电动机负载有电阻炉、电容器、变压器、照明装置等,选配接触器时,除考虑接通容量外,还应考虑使用中可能出现的过电流.现
分述如下。

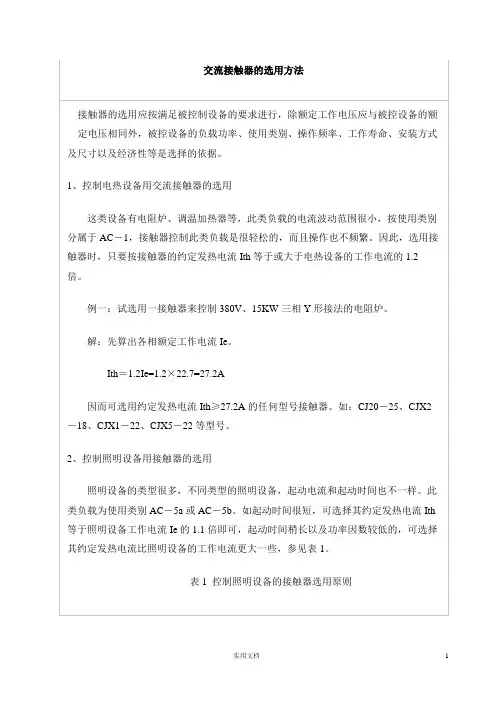

1.电热设备
电流波动最大值不超过1.4IN,可按下式选用
Itc≥1.2 IN
式中Itc ——接触器额定发热电流,A;
IN ——被控电热设备额定电流,A。
如接触器铭牌上未注明Itc值,可按工作电流相等原则选用。
2.电容器
用接触器控制电容器时.应考虑电容器的合闸电流、持续电流和在负载下的电寿命。现推荐采用表1的数据。对于更大容量的电容器,常串接电阻,以使接触器的接通电流减少50%。
表1
型号电容器额定
工作电流Ic(A) 电容器标称容量Qc(Kvar)
电容器额定工作电压Uc=220V 电容器额定工作电压
Uc=380V
CJ10-10 7.5 3 6
CJ10-20 12 5 8
CJ10-40 30 12.5 20
CJ10-60 53 25 40
CJ10-100 80 30 60
CJ10-150 105 40 75
CJ20-250 130 50 100
3.电焊变压器
表2为电焊变压器选配接触器参考表。经验表明,焊接时的分断电流平均比接通电流大2—4倍,而且为单相负载,因此所用接触器
的3极可以并联使用。
表2
型号额定
工作电流IN(A) SN(kVA) Ik(A)
UN=220V UN=380V UN=220V UN=280V
CJ10-60 30 11 20 300 300
CJ10-100 53 20 30 450 450
CJ10-150 66 25 40 600 600
CJ10-250 105 40 70 1050 1050
CJ10-250 130 50 90 1800 1800
注:UN、IN、SN、IK分别表示变压器的额定电压、电流、容量、
短路时一次侧最大短路电流。
为总闸选交流接触器,首先要考虑线电流,根据三相功率的公
式:
P=1.732*380*I*0.75
按130kW计算:
130kW=1.732*380*I*0.75
I=130kW/(1.732*380*0.75)
=130kW/493.62
=263 A
电机的启动电流比额定工作电流大,是额定电流的4~7倍,但是时间很短,所以常常取1.3到1.7倍,这里就取1.5倍。
还要考虑使用系数,因为你的所有电机不是同时使用,一般是取0.6到0.8,如果是一台电机就取1。但是你是大电机是主要的,就取
0.9好了。
263*1.5*0.9=356 A
你最好不要用交流接触器而选用空气开关。要选大于356 A的空气开关,并按照356 A调整整定电流,这样线路中的电机才能够正常
工作和有电路保护。
交流接触器问题
请问一下各位高手,我有一个型号为D1810的交流接触器,上面标有,Ith25A,Ui690V,请问一下各位师傅,它的含义是什么?那个25A是不是主触点的额定电流?
Ith25A是表示接触器的一个重要的技术参数,叫做热稳定电流值,也就是可以在两秒钟内可以通过的最大电流值。25A不是触点的额定工作电流,而是瞬间通过的最大的电流。

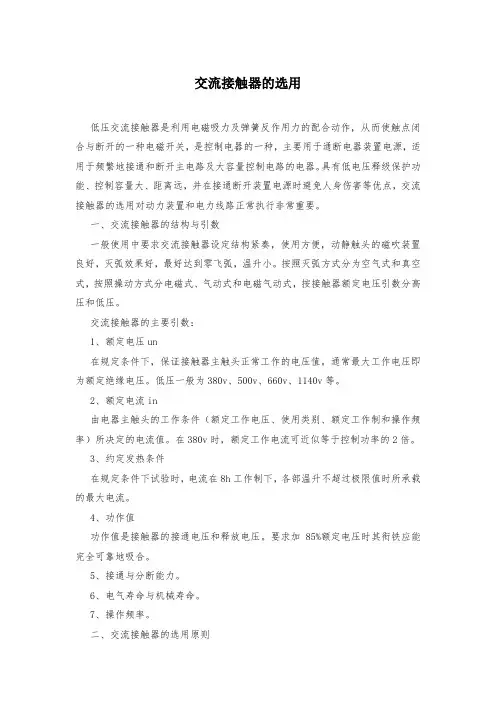

交流接触器主要技术参数有:
接触器额定绝缘电压(Ui)、额定工作电压(Ue)、额定发热电流(Ith)、额定工作电流(Ie)和额定工作功率。
额定发热电流(Ith)有的地方就叫发热电流(Ith),其实是应该叫做热稳定电流(额定短时耐受电流)Ith。
关于热稳定电流(额定短时耐受电流)Ith在高压断路器中有人这样解释的:当短路电流通过高压断路器时,不仅会产生很大的电动力,而且还会产生很多的热量。短路电流所产生的热量与电流的平方成正
比,而热量的散发与时间成反比。由于短路时电流很大,该电流在短时间内将产生大量的热量不能及时散发,因而高压断路器的温度将显著上升,严重时会使高压断路器的触头焊住,损坏高压断路器,甚至引起高压断路器爆炸。因此,高压断路器铭牌上规定了一定时间(规定标准时间为2s,需要大于2s时可用4s)的热稳定电流。在4s内,能够保证高压断路器不损坏的条件下允许通过的短路电流值,称为4s热稳定电流。在铭牌上热稳定电流以额定短时耐受电流(短路电流
有效值)表示。
/ebook/read.asp?id=2007/B10037
537/4.html
Ith25A的意思就是它在很短时间可以承受25安的电流,估计额
定工作电流就只有15 安左右了。
如一个继电器的主要技术参数:
a、额定绝缘电压Ui :600V
b、额定工作电压Ue :AC 277V 。
c、额定工作电流:Ie="30A" (AC-8b);Ith="40A" 。
d、机械寿命>100 万次;电寿命>10万次。
e、线圈工作电压范围:
继电器线圈在70% Us~110% Us范围内可靠吸合并工作,释放
电压在20% Us~70% Us范围内
