手动变速器的结构和工作原理1. 手动变速器的基础知识手动变速器,顾名思义,就是要你亲自动手来换档的那种。
在我们日常开车的时候,听到“咔嚓”一声,正是手动变速器在工作。
你可别小看这个小装置,它可是把汽车的动力传递给车轮的关键部分。
换句话说,没有它,你的车就像没了心脏,根本无法运转。
1.1 变速器的结构手动变速器的内部结构其实挺复杂的,像是一个小型的机械王国。
首先,里面有个叫“齿轮”的东西,听起来像是在说“齿轮战”,但它们可不是打架的。
而是互相配合,通过不同的齿轮组合来实现不同的速度。
你想,想要快点儿上路,就得换到高档;如果需要爬坡,就得换到低档。
别忘了,还有离合器!它像是你的好搭档,帮你在换档时“松开”引擎和变速器之间的联系,简直就是配合默契的“金童玉女”。
1.2 工作原理手动变速器的工作原理其实很简单,就像玩“捉迷藏”。
当你踩下离合器踏板,离合器就把发动机和变速器暂时“分开”,让你可以顺利地换档。
换好档后,松开离合器,动力就会通过齿轮传递到车轮。
这样,你就可以轻松地加速,或者在红灯前优雅地停车。
想象一下,犹如一位舞者,随着音乐节奏,流畅地在舞池中旋转。
2. 手动变速器的优点手动变速器的好处可不少,首先,它让驾驶者有更强的控制感。
开着手动挡,仿佛是掌握了方向盘的魔法,完全可以根据路况和自己的感觉随意调节速度。
再加上,很多老司机都认为,手动挡比自动挡更加省油。
你换档时就像在掌握油门的精髓,避免了不必要的油耗,简直是个省钱的小妙招。
2.1 提升驾驶乐趣还有啊,开手动挡的乐趣无与伦比。
每次换档,那种成就感简直让人心潮澎湃!特别是在蜿蜒的山路上,手动挡让你享受驾驶的快感,仿佛是在进行一场赛车比赛,真是激动得不行!你可能会发现,开车不再只是个简单的代步工具,而是一种体验,一种享受。
你可以把车开得如鱼得水,心中无比畅快。
2.2 更好的机械耐用性而且,手动变速器的耐用性也相对较强,维修起来也不算复杂。
相较于自动挡,手动挡的构造相对简单,零件更容易更换,维修费用也会低一些。
《手动变速器教案》PPT课件第一章:手动变速器概述1.1 手动变速器简介解释手动变速器的作用和基本原理展示手动变速器的结构和组成部分1.2 手动变速器的工作原理详细说明手动变速器的工作过程使用动画或图示展示齿轮的啮合和传动过程第二章:手动变速器的组成部分2.1 齿轮组介绍齿轮组的结构和功能解释不同齿轮的大小和齿数对变速器性能的影响2.2 离合器解释离合器的作用和原理展示离合器的构造和操作过程第三章:手动变速器的操作技巧3.1 离合器操作技巧教授正确的离合器操作方法解释如何平稳起步和换挡3.2 换挡操作技巧教授正确的换挡步骤和时机解释如何避免换挡时的冲击和磨损第四章:手动变速器的维护和故障排除4.1 手动变速器维护的重要性强调定期维护和检查的重要性解释维护间隔和常规检查项目4.2 手动变速器故障排除介绍常见的手动变速器故障现象教授如何诊断和解决这些问题第五章:手动变速器的安全驾驶5.1 安全驾驶习惯强调安全驾驶的重要性教授如何正确使用手动变速器提高行车安全5.2 紧急情况处理解释在紧急情况下如何使用手动变速器教授如何在紧急情况下安全停车第六章:手动变速器性能测试6.1 测试设备与方法介绍手动变速器性能测试所需的设备和工具详细说明测试方法和操作步骤6.2 测试结果分析教授如何解读测试结果解释测试数据对变速器性能评估的作用第七章:手动变速器维修与改装7.1 维修工具与设备介绍手动变速器维修所需的工具和设备强调安全操作和正确使用工具的重要性7.2 变速器改装解释手动变速器改装的原理和适用场景教授如何进行改装操作和调整第八章:手动变速器在赛车运动中的应用8.1 赛车手动变速器特点介绍赛车手动变速器与民用变速器的差异强调赛车变速器在性能和耐久性方面的要求8.2 赛车手动变速器调校与驾驶技巧教授赛车手动变速器的调校方法解释赛车驾驶中手动变速器使用的特殊技巧第九章:手动变速器环保与节能9.1 手动变速器与环保讨论手动变速器在降低排放和提高燃油经济性方面的优势强调手动变速器对环境保护的贡献9.2 手动变速器节能驾驶技巧教授如何通过手动变速器驾驶节省燃油强调节能驾驶的重要性第十章:手动变速器的未来发展10.1 新技术在手动变速器中的应用介绍当前手动变速器技术的发展趋势展示新型手动变速器技术的优势和应用场景10.2 手动变速器的市场前景分析手动变速器在全球汽车市场的前景讨论手动变速器在未来汽车产业发展中的地位和作用重点和难点解析1. 手动变速器的工作原理与组成部分:理解齿轮组的啮合过程和离合器的工作机制是掌握手动变速器操作的关键。

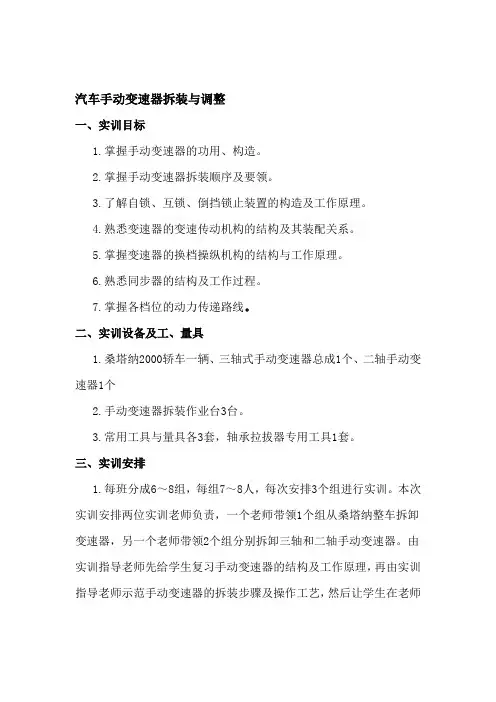

汽车手动变速器拆装与调整一、实训目标1.掌握手动变速器的功用、构造。
2.掌握手动变速器拆装顺序及要领。
3.了解自锁、互锁、倒挡锁止装置的构造及工作原理。
4.熟悉变速器的变速传动机构的结构及其装配关系。
5.掌握变速器的换档操纵机构的结构与工作原理。
6.熟悉同步器的结构及工作过程。
7.掌握各档位的动力传递路线。
二、实训设备及工、量具1.桑塔纳2000轿车一辆、三轴式手动变速器总成1个、二轴手动变速器1个2.手动变速器拆装作业台3台。
3.常用工具与量具各3套,轴承拉拔器专用工具1套。
三、实训安排1.每班分成6~8组,每组7~8人,每次安排3个组进行实训。
本次实训安排两位实训老师负责,一个老师带领1个组从桑塔纳整车拆卸变速器,另一个老师带领2个组分别拆卸三轴和二轴手动变速器。
由实训指导老师先给学生复习手动变速器的结构及工作原理,再由实训指导老师示范手动变速器的拆装步骤及操作工艺,然后让学生在老师的指导下亲自拆装手动变速器总成并对其进行检查与调整。
最后完成实训报告,由组长收齐交予实训指导老师。
2.本次总的实训时间约4学时,各组采用交叉轮换方式进行,实训前学生需自学《实训手册》及教材。
四、实训注意事项1.安全注意事项(1)佩带劳保用品,注意人身和机件的安全,不了解具体操作要领时,先了解后再操作。
(2)未经许可,不准扳动机件和乱动电控系统各元件,实训期间禁止打闹。
(3)注意防火,实训室严禁吸烟及未经允许擅自动明火。
(4)认真接受实训前的安全知识教育。
(5)各小组人员在操作时必须在专业老师的监督下进行。
2.操作注意事项:(1)清洁装配前必须对零件进行认真的清洗,除去污物、毛刺、铁屑等。
尤其要注意齿轮润滑油孔的畅通。
(2)预润滑装配轴承时,应涂质量优良的润滑油进行预润滑。
总成修理时,应更换所有的滚针轴承。
(3) 文明操作对零件的工作表面不能用硬金属直接锤击,避免齿轮轮齿出现运转噪声。
(4) 记号注意同步器锁环或锥环的装配位置。
手动变速箱工作原理手动变速箱是汽车传动系统中的一个重要组成部分,它的作用是根据车速和发动机转速的变化,通过不同的齿轮组合来调整车辆的速度和动力输出。
手动变速箱的工作原理相对复杂,涉及到许多机械原理和工程技术。
本文将从手动变速箱的结构、工作原理和调整方式等方面进行详细介绍。
手动变速箱的结构。
手动变速箱通常由输入轴、输出轴、齿轮组、离合器和换挡机构等部件组成。
输入轴连接发动机,输出轴连接车轮,齿轮组则是调节输入轴和输出轴之间的传动比。
离合器的作用是将发动机和变速箱分离,以便进行换挡操作。
换挡机构则是用来控制齿轮组的组合,从而实现不同档位的切换。
手动变速箱的工作原理。
手动变速箱的工作原理主要涉及到齿轮组的工作原理和换挡机构的工作原理。
齿轮组是手动变速箱中最重要的部件,它由不同大小的齿轮组成,通过不同的组合来实现不同的传动比。
当齿轮组处于不同的组合状态时,输入轴和输出轴之间的传动比也会发生改变,从而影响车辆的速度和动力输出。
换挡机构则是用来控制齿轮组的组合,实现不同档位的切换。
换挡机构通常由换挡杆、换挡叉和同步器等部件组成。
当驾驶员通过换挡杆操作时,换挡叉会将齿轮组进行相应的组合,从而实现档位的切换。
而同步器则是用来协调不同齿轮之间的转速,以便实现平稳的换挡操作。
手动变速箱的调整方式。
手动变速箱的调整方式通常包括离合器的调整、换挡机构的调整和齿轮组的调整等。
离合器的调整主要是调整离合器的接触点和分离点,以确保离合器能够正确地分离和接合。
换挡机构的调整则是调整换挡杆和换挡叉的位置,以确保换挡操作的准确性和平稳性。
而齿轮组的调整则是调整齿轮的啮合间隙和轴向间隙,以确保齿轮组的正常工作。
总结。
手动变速箱是汽车传动系统中的一个重要组成部分,它通过不同的齿轮组合来调整车辆的速度和动力输出。
手动变速箱的工作原理涉及到齿轮组的工作原理和换挡机构的工作原理,以及离合器的调整、换挡机构的调整和齿轮组的调整等。
只有了解手动变速箱的工作原理,才能更好地维护和修理手动变速箱,确保汽车的正常运行。
实训项目3: 汽车手动变速器拆装与检修一、实训目的1、掌握变速器的功用、构造和工作原理。
2、掌握变速器的拆装顺序及要领。
3、熟悉自锁、互锁、倒档锁止装置的结构及其工作过程。
二、设备和实训用具1、桑塔纳变速器1个。
2、常用工具、量具各l套,桑塔纳专用工具l套,拉器、铜棒各1。
3、相关挂图或图册若干。
三、实训内容(一)变速器的功用:1.改变转速、扭矩(改变传动比)——前进挡(满足不动行驶条件需要)2.改变行驶方向——倒挡(实现倒向行驶)3.中断动力传递——空挡(满足起步、怠速和暂停车的需要)(二)变速器类型1. 按传动比的变化方式有级变速器:采用齿轮传动,具有若干个定值传动比。
无级变速器:传动比是连续变化的。
综合式变速器:部分无级式的2. 按操纵方式手动变速器(MT):自动变速器(AT):手动自动一体变速器(Tiptronic)(三)手动变速器概述1、相关知识:安装位置:变速器在传动系中位于离合器的后面(或液力变矩器的后面),万向传动装置的前面。
传动比:传动比等于主动齿轮与从动齿轮转速的正比、齿数的反比。
变速原理:小齿轮带动大齿轮转动,则输出轴 (从动齿轮)的转速就降低,即为减速传动(i>1);当以大齿轮带动小齿轮转动时,则输出轴(从动齿轮)的转速就升高了,即为加速传动(i<1)。
●如何改变传动比:●如何实现倒挡:倒档的实现是在输入齿轮与输出齿轮之间增加了一个中间齿轮,从而改变了输出齿轮的方向。
2、手动变速器的结构:由变速传动机构和操纵机构组成。
(1)变速器传动机构:可分为三轴变速器和两轴变速器两种。
三轴变速器:这类变速器的前进档主要由输入(第一)轴、中间轴和输出(第二)轴组成。
两轴变速器:这类变速器的前进档主要由输入和输出两根轴组成。
●三轴式变速器结构●三轴变速器工作原理两轴变速器结构这类变速器主要由输入和输出两根轴组成,省去了中间轴,传动效率高。
(2)变速操纵机构:由换挡机构和定位锁止机构两部分组成1)换挡机构:由变速杆、拨叉轴、拨叉、拨块等组成。
汽车手动变速器基本组成
汽车手动变速器的基本组成包括以下部分:
1. 输入轴:接收来自发动机的动力。
2. 输出轴:将变速器输出的动力传递到车轮。
3. 差速器:允许车轮以不同的速度旋转,从而实现汽车的转向。
4. 各档齿轮:通过不同的齿轮组合实现不同的传动比。
5. 轴承:使各部件能够旋转。
6. 同步器:帮助齿轮在换挡时实现平滑的结合。
7. 换挡机构:使驾驶员能够根据需要选择合适的档位。
8. 拨叉:将换挡杆的移动传递给齿轮,从而选择档位。
9. 油封:防止润滑油泄漏。
10. 润滑油:减少部件的摩擦,延长变速器的使用寿命。
11. 壳体:容纳以上所有部件。
12. 输出法兰:将变速器的输出传递到传动轴。
这些部件协同工作,使得手动变速器能够实现其基本功能,如改变传动比、扩大驱动轮转矩和转速、使汽车能倒退行驶以及便于变速器换挡或进行动力输出等。
