大众01M型自动变速器的结构组成及工作原理10交通al 郭光银1048183901大众01M型自动变速器内部总体结构大众01M自动变速器由三部分组成。
（图1）（1）液力元件：包括液力变扭器及油泵等，用于动力传递及提供液压元件（如各离合器和制动器）的动力源。
6 5^3 2（图1）01M自动变速器结构图由（图1）可知变速器内部有两个分隔的箱体，上部是变速器，内装ATF油；下部是差速器，内装齿轮油。
在小齿轮轴3上有一个油封，把两种油分离开。
a.液力变扭器液力变扭器由壳体、锁止离合器、涡轮、导轮和泵轮组成，分解图见（2）。
泵轮与壳体焊接为一体，由发动机飞轮驱动，工作时其内充满自动变速器油（ATF 油）,其动力传递路线是：发动机飞轮→变扭器壳体→泵轮→涡轮→变速器输入轴，导轮的作用是增大低转速时的输出扭矩。
涡轮和泵轮之间是靠液压油传递动力的，两者之间有一定的转速差，不但使油温升高，还降低了传动效率，锁止离合器可以把涡轮和泵轮连接为一体，形成刚性连接。
锁止离合器由电控单元控制，电控单元通过电磁阀控制A、B、C 3个油道的油压交替变化，按要求在锁止离合器的前、后面产生压力或卸压，控制锁止离合器接合或断开。
锁止离合器接合时，因油压作用，其带有摩擦片的一面与变扭器壳体接合，另一面通过齿牙与涡轮连接为一体。
（图2） 液力变扭器结构图b.油泵油泵位于变扭器和变速器之间，由变扭器壳体驱动，其作用是建立油压，并 通过滑阀箱控制各离合器和制动器的动作。
它采用转子齿轮泵，其结构见（图3）。
（2）控制机构：采用电子、液压混合控制，电控部分包括电子控制单元 J217及其相应的传感器和执行元件；液压控制部分包括滑阀箱等。
（3）变速机构：采用拉维那式行星齿轮变速机构，2个太阳轮独立运动，齿圈输出动力，通过对大、小太阳轮及行星架的不同驱动、制动组合，实现 4个前进档及一个倒档。
表1不.≡r:血二昱玄科n构各部卡妁枚芒拦i 位驱动部件 固定部件 输出部件 J小太阳轮单向制动行•星架齿圈1「麦扭器壳体2-锁止离合器（带扭转减振器）3-涡轮4-导轮页-泵轮图3转子齿轮泵2小太阳轮大太阳轮齿圈3小太阳轮*行星架无齿圈4大太阳轮齿圈K大衣阳轮行星架齿圈01M 型自动变速器采用拉维娜式行星轮式变速机构，基本的行星轮机构包括太阳轮、星轮、行星架和齿圈，其中星轮是惰轮，不能输入、输出动力。

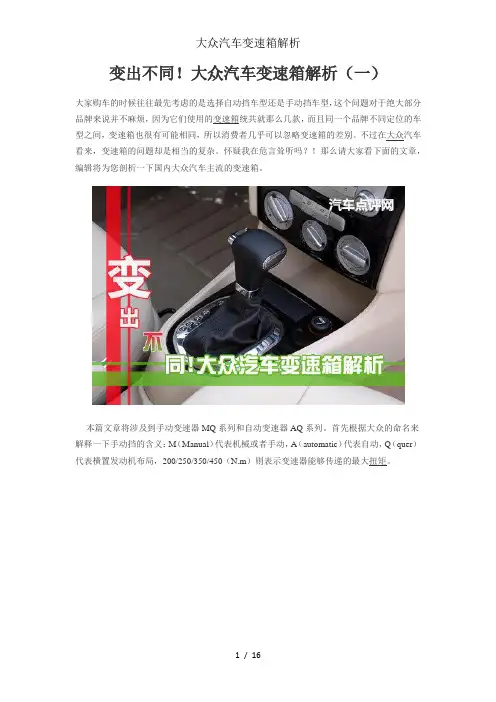

变出不同！大众汽车变速箱解析（一）大家购车的时候往往最先考虑的是选择自动挡车型还是手动挡车型，这个问题对于绝大部分品牌来说并不麻烦，因为它们使用的变速箱统共就那么几款，而且同一个品牌不同定位的车型之间，变速箱也很有可能相同，所以消费者几乎可以忽略变速箱的差别。
不过在大众汽车看来，变速箱的问题却是相当的复杂。
怀疑我在危言耸听吗？！那么请大家看下面的文章，编辑将为您剖析一下国内大众汽车主流的变速箱。
本篇文章将涉及到手动变速器MQ系列和自动变速器AQ系列。
首先根据大众的命名来解释一下手动挡的含义：M（Manual）代表机械或者手动，A（automatic）代表自动，Q（quer）代表横置发动机布局，200/250/350/450（N.m）则表示变速器能够传递的最大扭矩。
简单的说，手动变速器就是操作时需要用手拨动变速器杆，并且还要踩下离合器踏板才能改变齿轮传动比的变速器。
其内部原理是利用大小各异的输入主动齿轮来与动力输出齿轮轴相结合，从而满足不同速度和扭矩的需要。
主动输入齿轮越大（挡位升高），对应的输出齿轮就会越小，致使车速也会随之更大，扭矩则会减小，反之则车速较小，扭矩增大。
相对于自动变速器，手动变速器的优点是效率高、经济性好、动力性强、更便于操控。
MQ系列是大众手动变速器的“当红小生”，按型号可以细分别为：MQ200、MQ250和MQ350三个系列，其中日本爱信生产的MQ350系列还没有在国内市场出现。
产地上细分，国内的MQ200由大众汽车变速器(上海)有限公司提供，MQ250则由德国大众公司提供。
MQ200系列MQ200（大众产品编号为02T）是大众专门为旗下小型车设计的手动变速器系列，该系列的主要优点是换挡机构精准、机械传递效率高，而且自身重量也相对较轻。
另外，换挡手感上佳也是这款变速器傲立群雄的最大资本。
5个前进挡的MQ200系列之所以称MQ200是一个系列，是因为德国大众会根据不同的发动机需要或者不同的车型定位，来调整变速器齿轮及变速箱长度等结构，从而设计出更适合该车型齿比的变速器。
手动挡变速箱内部结构及和驱动轮连接工作
原理
1 手动挡变速箱的内部结构
手动挡变速箱（Manual Transmission）是一种能够提供多档变速，用来改变车辆带机性能的变速箱。
其内部大致包括：输入轴、行星箱、曲轴、漏级箱、传动轴、操纵杆、同步器等组件，它们构成了变速箱
的内在结构。
输入轴是传动源和变速箱中心组件，其一端连接发动机，另一端
连接行星箱；行星箱由ven构件组成，由于行星轮的相对回转和沿外
壳滑动，使得变速箱有不同的速比；曲轴的下端连接行星箱，上端连
接漏级箱；漏级箱由后排、前排、偏心等零件组成，它起到了传动动
能的摩擦变速作用。
2 手动挡变速箱与驱动轮的连接工作原理
变速箱内部和驱动轮之间的连接由操纵杆控制，其中操纵杆的作
用是选择不同的挡位，以改变变速箱的速比，提供相应的行驶速度。
发动机转动的能量经过输入轴传递给行星箱，行星箱接受传动动能，然后将它们转移给曲轴，曲轴又传给漏级箱，其中会产生不同的
行驶速度。
而漏级箱又由操纵杆控制，一旦操纵杆移动将不同速比的
行驶能量传递给驱动轮，从而驱动轮转动带动汽车前进，实现变速行驶。
总之，手动挡变速箱的内部结构和驱动轮的连接工作原理为：发动机原始动能由输入轴传递至行星箱，行星箱再将其传递给曲轴，曲轴再传递给漏级箱，漏级箱根据操纵杆的移动将不同的速比的行驶能量传递给驱动轮，实现变速行驶。
大众DSG双离合器技术解析!干式与湿式的原理大众DSG双离合器技术是一种先进的自动变速器技术，其采用了双离合器系统，在传输动力的同时可以实现无级变速。
DSG双离合器技术既保留了手动变速和自动变速两种模式的优点，又兼具高效、快速和平顺的特点。
其中，干式和湿式双离合器是DSG技术的两种主要设计原理。
干式双离合器(Dry Clutch DSG)干式双离合器技术是大众最早采用的一种双离合器系统。
它的工作原理非常简单，传统的机械离合器被两个独立的电控单元所控制。
其中，第一个离合器连接到发动机，第二个离合器连接到变速器，分别负责不同的传动。
在换挡时，如果第一个离合器分离，那么第二个离合器会在极短的时间内同时连接到发动机和变速器，从而实现快速、无缝的换挡。
此外，DSG双离合器还可通过两个离合器的自由组合，实现前、后轮有的随意变换，比如爬坡、越野等特殊边界条件。
干式双离合器的主要优点是结构简单、重量轻、效率高。
这种离合器主要用于小型车辆和中低功率发动机，其设计原理适用于有一定程度的扭矩和功率传输要求。
湿式双离合器(Wet Clutch DSG)湿式双离合器是DSG技术的另一种进化形式，它采用了湿式离合器系统。
在湿式离合器中，离合器与传动油相接触，通过润滑油冷却和传动来实现离合和联接的功能。
这种润滑油不仅起到冷却的作用，还可以提供更好的摩擦效果，从而降低传动部件的磨损。
湿式双离合器相比干式双离合器具有更高的扭矩传输能力，更适用于高功率发动机。
由于润滑油的加入，湿式离合器的散热能力更好，因此在高负荷和高温环境下具有更好的耐用性。
此外，湿式离合器变速器在启动和低速行驶时的能量损耗更低，提供了更好的驾驶感受和油耗表现。
总结:DSG双离合器技术是大众汽车独有的先进自动变速器技术，采用了双离合器系统，通过精准的控制和切换来实现高效、快速和平顺的换挡。
在传动方式上，DSG双离合器技术分为干式和湿式两种原理。
干式双离合器主要适用于小型车辆和中低功率发动机，结构简单、重量轻、效率高；湿式双离合器适用于高功率发动机，具有更高的扭矩传输能力、耐高温和更好的耐久性。

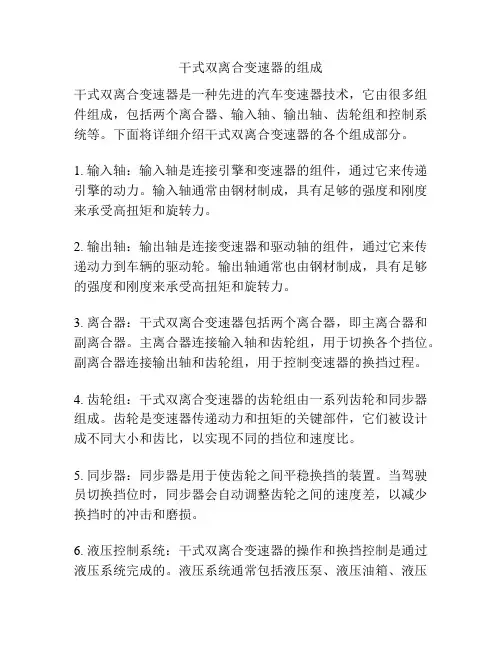

干式双离合变速器的组成干式双离合变速器是一种先进的汽车变速器技术，它由很多组件组成，包括两个离合器、输入轴、输出轴、齿轮组和控制系统等。
下面将详细介绍干式双离合变速器的各个组成部分。
1. 输入轴：输入轴是连接引擎和变速器的组件，通过它来传递引擎的动力。
输入轴通常由钢材制成，具有足够的强度和刚度来承受高扭矩和旋转力。
2. 输出轴：输出轴是连接变速器和驱动轴的组件，通过它来传递动力到车辆的驱动轮。
输出轴通常也由钢材制成，具有足够的强度和刚度来承受高扭矩和旋转力。
3. 离合器：干式双离合变速器包括两个离合器，即主离合器和副离合器。
主离合器连接输入轴和齿轮组，用于切换各个挡位。
副离合器连接输出轴和齿轮组，用于控制变速器的换挡过程。
4. 齿轮组：干式双离合变速器的齿轮组由一系列齿轮和同步器组成。
齿轮是变速器传递动力和扭矩的关键部件，它们被设计成不同大小和齿比，以实现不同的挡位和速度比。
5. 同步器：同步器是用于使齿轮之间平稳换挡的装置。
当驾驶员切换挡位时，同步器会自动调整齿轮之间的速度差，以减少换挡时的冲击和磨损。
6. 液压控制系统：干式双离合变速器的操作和换挡控制是通过液压系统完成的。
液压系统通常包括液压泵、液压油箱、液压传感器和液压阀等组件。
液压系统负责传送液压油和控制油压，以确保离合器和挡位的正确操作。
7. 电子控制单元（ECU）：干式双离合变速器的控制系统由电子控制单元（ECU）负责。
ECU根据车辆的速度、油门位置和驾驶员的需求来控制离合器和换挡过程。
它通过读取传感器数据和执行相应的控制策略来实现自动换挡和顺畅的驾驶体验。
总结起来，干式双离合变速器的组成包括输入轴、输出轴、离合器、齿轮组、同步器、液压控制系统和电子控制单元等。
这些组件相互配合，通过精确的控制来实现顺畅的换挡和高效的动力传递。
干式双离合变速器的出现提高了汽车的性能和燃油经济性，是当今汽车工业的重要技术创新之一。
本说明书适用于下列表中各种型号的全新一代Polo 轿车。
用户在使用本公司产品以前，必须认真研读产品使用维护说明书，任何不当的使用、保养和修理都可能导致车辆的损坏及影响质量担保服务。
因此，在使用产品前请认真阅读本使用说明书，并对照表中的型号确认您的车型。
名称型号发动机变速箱全新一代Polo轿车SVW71522AF DMB五挡手动变速器全新一代Polo轿车SVW71522BF DMB六挡自动变速器本使用维护说明书描述了该车型车辆在当前范围的配置、功能及操作的一般通用信息，但用户车辆的实际配置和功能等信息以具体交付时的为准。
本公司将持续对各种车型进行改进，各车型在外形、配置、功能和结构设计等方面也可能随时会发生变化，故本公司有权在法律法规允许的范围内对本说明书有关版本进行更改、补充，若用户对此有疑义请及时拨打上汽大众客户服务热线400-820-1111予以咨询。
未经本公司书面同意，不得复制、翻译或摘录本使用维护说明书。
上汽大众汽车有限公司依法保留对本说明书有关版本进行更改、补充等的一切权利。
中国印刷。
上汽大众汽车有限公司公司地址：中国上海安亭于田路公司电话：59561888邮政编码：201805企业标准号： Q31/0114000127C124-2019 Q/JQAB 270-2019致尊敬的用户尊敬的用户：感谢您对上汽大众的信任与厚爱！在您选择了上汽大众产品的同时，您已经启动了全新的汽车生活之旅。
在整个旅行过程中，上汽大众和旗下1000余家大众品牌特许销售商/特约维修站都将始终陪伴您左右。
衷心希望您的每一天行车生活，都因有上汽大众的同行而更精彩！如果您对车辆使用有任何疑问，上汽大众经销商随时随地为您提供帮助，我们的上汽大众客户服务中心全国统一寻呼400-820-1111也将是您的坚强后盾。
2005年10月18日，上汽大众正式发布了“Techcare”服务品牌。
2014年9月，上汽大众以“匠心·挚诚”重新定义售后服务，将其作为上汽大众售后服务品牌的全新服务理念。
大众DSG双离合器技术解析干式与湿式的原理－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－大众DSG双离合器技术解析干式与湿式的原理DSG（Direct Shift Gearbox）中文表面意思为“直接换挡变速器”，DSG有别于一般的半自动变速箱系统，它是基于手动变速箱而不是自动变速箱，因此，它也是AMT（机械式自动变速器）的一员。
DSG的起源就如其他汽车高科技一样，其设计都来自赛车运动，因此DSG变速器十分能够满足驾驶者对操控感觉的需求，同时在民用量产时，由于它的“基于手动变速箱”这一本质，使得车辆较为节油，实现了现代社会汽车消费者的“操控和节油并存”双重需求，也为喜欢手动变速器的驾驶者提供了最佳选择。
DSG带来低油耗的同时，车辆性能方面没有任何损失，同样具有出色的加速性和最高时速，并且与传统自动变速器一样可以实现顺畅换档，不影响牵引力。
配备了DSG的发动机，由于快速的齿轮转换能够马上产生牵引力和更大的灵活性，加速时间比手动变速器更加迅捷。
可以说，DSG变速器是目前世界上最先进的变速器系统之一。
和DSG相关的召回事件：然而之前有海外媒体报道，大众汽车将在北美召回2008年9月到2009年8月之间生产的总计13500辆搭载DSG双离合变速箱的车型。
由于变速箱内部的原因，这些车型可能在行驶途中发生隐患。
据悉，在这13500辆车中，DSG的温度传感器存在故障隐患，读取的信息有发生错误的可能，从而导致仪表盘上的警告灯亮起，同时变速箱被保护在N挡，而停止工作。
同样的事件也在国内一汽大众迈腾DSG车型上发生，并由相关报道出现。
一时间，坊间谈“DSG”色变，对于即将上市的一些DSG车型忧心忡忡。
然而这种担忧是多虑的，首先大家需要区分，DSG有何分类，被召回的车辆搭载的是哪种DSG变速箱。
实际上，DSG有两种形式，即俗称的“湿式”和“干式”。
“湿式”DSG工作原理：“湿式”DSG原理图“湿式”双离合器，其双离合器为一大一小2组同轴安装在一起的多片式离合器，分别连接1、3、5档以及倒档和2、4、6档齿轮。

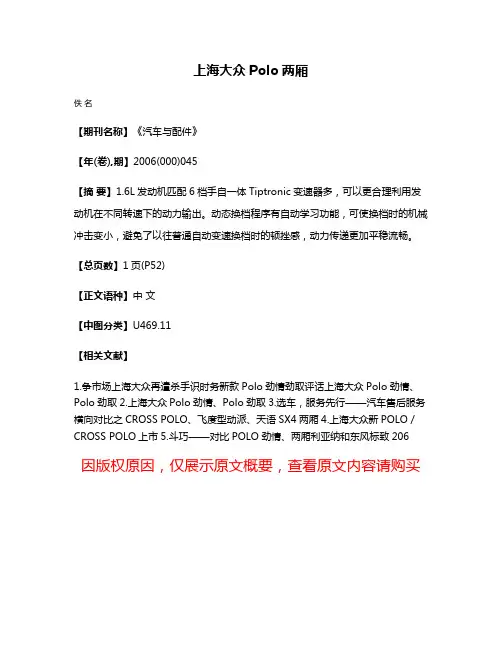

上海大众Polo两厢
佚名
【期刊名称】《汽车与配件》
【年(卷),期】2006(000)045
【摘要】1.6L发动机匹配6档手自一体Tiptronic变速器多，可以更合理利用发动机在不同转速下的动力输出。
动态换档程序有自动学习功能，可使换档时的机械冲击变小，避免了以往普通自动变速换档时的顿挫感，动力传递更加平稳流畅。
【总页数】1页(P52)
【正文语种】中文
【中图分类】U469.11
【相关文献】
1.争市场上海大众再遣杀手识时务新款Polo劲情劲取评话上海大众Polo劲情、Polo劲取
2.上海大众Polo劲情、Polo劲取
3.选车，服务先行——汽车售后服务横向对比之CROSS POLO、飞度型动派、天语SX4两厢
4.上海大众新POLO／CROSS POLO上市
5.斗巧——对比POLO劲情、两厢利亚纳和东风标致206
因版权原因，仅展示原文概要，查看原文内容请购买。

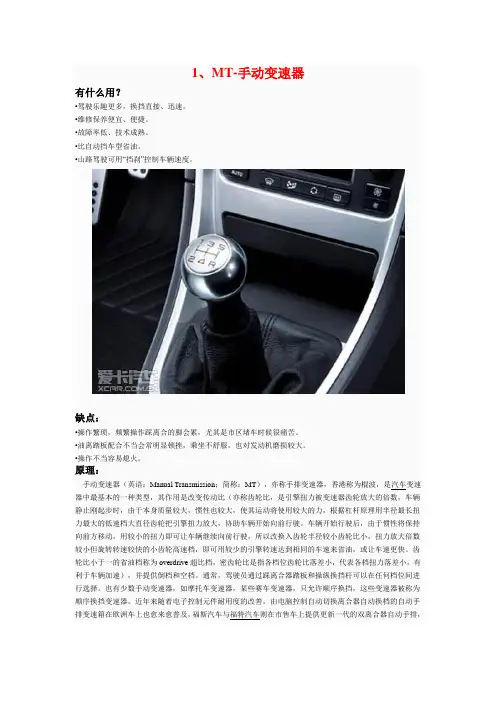

1、MT-手动变速器有什么用？•驾驶乐趣更多，换挡直接、迅速。
