常见手动变速器结构介绍

第二节手动变速器的变速传动机构结合挂图、教具演示变速传动机构主要由一系列相互啮合的齿轮副及其支承轴以及壳体组成，其主要作用是改变发动机曲轴输出的转速、转矩和转动方向。

下面分别介绍三轴式和二轴式变速器的结构和工作原理。

一、三轴式变速器三轴式变速器广泛用于发动机前置、后轮驱动的汽车上，其特点是传动比的范围大；具有直接档，使传动效率提高。

其变速传动机构包括壳体、第一轴(输入轴)、第二轴(输出轴)、中间轴、倒档轴、各档齿轮和轴承等。

1、基本结构图4-4所示为解放CAl092型汽车六档变速器的结构图，它有三根轴：第一轴1、中间轴20和第二轴26，其传动机构示意图如图4-5所示。

①第一轴1为输入轴，前端用向心球轴承支承在曲轴后端的中心孔内，后端则利用圆柱滚子轴承在变速器壳体上，并进行轴向定位。

第一轴前面花键部分安装离合器的从动盘，以接受发动机的动力。

后端的齿轮2与轴制成一体，与中间轴上的齿轮38构成一对常啮合齿轮，将动力传递给中间轴，作为变速器各档(除直接档)的第一级齿轮传动。

②中间轴30的两端均由圆柱滚子轴承支承在壳体上、轴上的所有齿轮都与之固定。

除齿轮38外，中间轴上的其他齿轮都为主动齿轮，与第二轴上相应的齿轮啮合，构成变速器各档的二级齿轮传动。

③第二轴26为变速器的输出轴，其后端通过凸缘43与万向传动装置相连，将动力输出，其前端轴颈用滚针轴承支承在第一轴后端的轴承孑L内，后端轴颈则由圆柱滚子轴承支承在壳体后壁的轴承孑L内。

后端轴承外圈也装有弹性挡圈，对第二轴进行轴向定位。

第二轴上的各档齿轮都通过衬套或滚针轴承空套在轴上，与中间轴上的各档齿轮均为常啮合。

为了使这些空套的齿轮与第二轴联接起来传递动力，在各齿轮的一侧均制有接合齿圈，并在第二轴相应的位置装有花键毂和接合套(或同步器)等到换档机构，为了防止各档齿轮的轴向移动，在第二轴与齿轮端面之间装有卡环对齿轮进行轴向定位。

另外，第二轴后轴承盖内还装有车速里程表驱动蜗杆42及蜗轮。

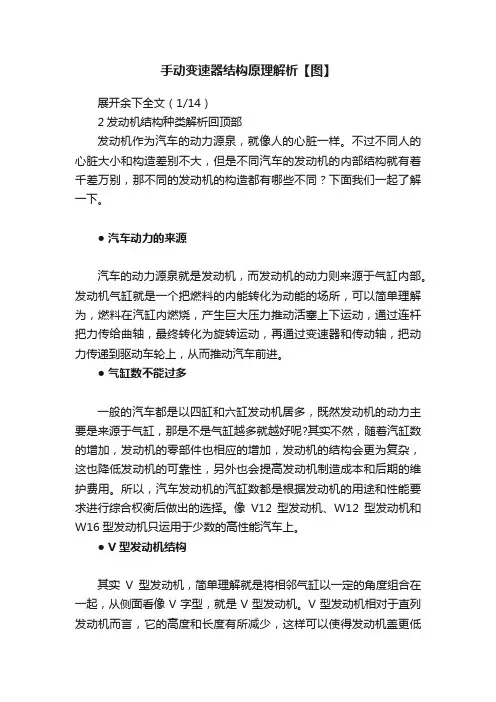

手动变速器结构原理解析【图】展开余下全文（1/14）2发动机结构种类解析回顶部发动机作为汽车的动力源泉，就像人的心脏一样。

不过不同人的心脏大小和构造差别不大，但是不同汽车的发动机的内部结构就有着千差万别，那不同的发动机的构造都有哪些不同？下面我们一起了解一下。

● 汽车动力的来源汽车的动力源泉就是发动机，而发动机的动力则来源于气缸内部。

发动机气缸就是一个把燃料的内能转化为动能的场所，可以简单理解为，燃料在汽缸内燃烧，产生巨大压力推动活塞上下运动，通过连杆把力传给曲轴，最终转化为旋转运动，再通过变速器和传动轴，把动力传递到驱动车轮上，从而推动汽车前进。

● 气缸数不能过多一般的汽车都是以四缸和六缸发动机居多，既然发动机的动力主要是来源于气缸，那是不是气缸越多就越好呢?其实不然，随着汽缸数的增加，发动机的零部件也相应的增加，发动机的结构会更为复杂，这也降低发动机的可靠性，另外也会提高发动机制造成本和后期的维护费用。

所以，汽车发动机的汽缸数都是根据发动机的用途和性能要求进行综合权衡后做出的选择。

像V12型发动机、W12型发动机和W16型发动机只运用于少数的高性能汽车上。

● V型发动机结构其实V型发动机，简单理解就是将相邻气缸以一定的角度组合在一起，从侧面看像V字型，就是V型发动机。

V型发动机相对于直列发动机而言，它的高度和长度有所减少，这样可以使得发动机盖更低一些，满足空气动力学的要求。

而V型发动机的气缸是成一个角度对向布置的，可以抵消一部分的震动，但是不好的是必须要使用两个气缸盖，结构相对复杂。

虽然发动机的高度减低了，但是它的宽度也相应增加，这样对于固定空间的发动机舱，安装其他装置就不容易了。

● W型发动机结构将V型发动机两侧的气缸再进行小角度的错开，就是W型发动机了。

W型发动机相对于V型发动机，优点是曲轴可更短一些，重量也可轻化些，但是宽度也相应增大，发动机舱也会被塞得更满。

缺点是W型发动机结构上被分割成两个部分，结构更为复杂，在运作时会产生很大的震动，所以只有在少数的车上应用。

图解变速箱，一篇看懂全部结构汽车变速器，是一套用于来协调发动机的转速和车轮的实际行驶速度的变速装置，用于发挥发动机的最佳性能。

变速器可以在汽车行驶过程中，在发动机和车轮之间产生不同的变速比。

手动变速器手动变速器就是必须用手拨动变速器杆，才能改变传动比的变速器。

手动变速器主要由壳体、传动组件（输入输出轴、齿轮、同步器等）、操纵组件（换挡拉杆、拨叉等）。

手动变速器构造变速器原理变速器为什么可以调整发动机输出的转矩和转速呢？其实这里蕴含了齿轮和杠杆的原理。

变速器内有多个不同的齿轮，通过不同大小的齿轮组合在一起，就能实现对发动机转矩和转速的调整。

用低转矩可以换来高转速，用低转速则可以换来高转矩。

变速器原理变速器的作用主要表现在三方面：第一，改变传动比，扩大驱动轮的转矩和转速的变化范围；第二，在发动机转向不变的情况下，实现汽车倒退行驶；第三，利用空挡，可以中断发动机动力传递，使得发动机可以启动、怠速。

手动变速器原理手动变速器的工作原理，就是通过拨动变速杆，切换中间轴上的主动齿轮，通过大小不同的齿轮组合与动力输出轴结合，从而改变驱动轮的转矩和转速。

发动机的动力输入轴是通过一根中间轴，间接与动力输出轴连接的。

中间轴的两个齿轮（红色）与动力输出轴上的两个齿轮（蓝色）是随着发动机输出一起转动的。

但是如果没有同步器（紫色）的接合，两个齿轮（蓝色）只能在动力输出轴上空转（即不会带动输出轴转动）。

图中同步器位于中间状态，相当于变速器挂了空挡。

简单变速器结构5挡手动变速器5挡手动变速器原理5挡手动变速器剖面图5挡手动变速器组成换挡机构不仅增强驾驶员换挡感觉，而且可以防止同时挂入两个挡位。

换挡机构同步器变速器在进行换挡操作时，尤其是从高挡向低挡的换挡很容易产生轮齿或花键齿间的冲击。

为了避免齿间冲击，在换挡装置中都设置同步器。

同步器有常压式和惯性式两种，目前大部分同步式变速器上采用的是惯性同步器，它主要由接合套、同步锁环等组成，主要是依靠摩擦作用实现同步。

手动变速器结构及类型-广州新干线知识手动变速器(ManualTransmission,简称MT又称机械式变速器,即必须用手拨动变速杆(俗称“挡把”才能改变变速器内的齿轮啮合位置,改变传动比,从而达到变速的目的。

轿车手动变速器大多为四挡或五挡有级式齿轮传动变速器,并且通常带同步器,换挡方便,噪音小。

手动变速在操纵时必须踩下离合,方可拨得动变速杆。

汽车在不同的使用条件下,驱动轮所要求的牵引力和转速变化范围很大。

但目前汽车上使用的发动机其输出的转矩和转速变化范围却较小,为了满足汽车使用条件的要求,在汽车传动系统中设置了变速器。

变速器的功用是改变发动机发出的转速,从而,改变发动机输出的转矩,使汽车阵适应复杂行行驶条件,的要求;在发动机曲轴旋转方向不不改变的前提下,能使汽车倒向行驶;中断发动机与传动系统的动力,传递,便于发动机启动、怠速、动力对外输出或汽车滑行,暂时停车。

一、手动变速器的结构及类型手动变速器由变速传动机构和变速操纵机构组成。

变速传动机构的主要作用是改变转矩、转速和旋转方向;操纵机构的主要作用是控制传动机构实现变速器传动比的变换。

变速传动机构分为二轴式和三轴式变速器。

三轴式变速器主要由输入轴、输出轴、中间组成,具有五个前进挡和一个倒车挡,第五挡为直接挡。

二轴式变速器只有输入轴和输出轴。

手动变速器故障率较低,很少会涉及维修,只需要按时换油保养即可。

手动变速器每间隔两年或24000km更换一次变速箱油。

如果使用得当,手动变速器正常使用几十万千米不会出现任何问题。

二、手动变速器的维护保养对于手动变速器维护保养来说,主要是对变速器润滑油进行清洗和更换,具方法如下。

①下油位检查孔螺塞。

②检查油位,油位不低于孔边15mm。

深入手指,一节手指应够到油面。

油不足,应补充齿轮油至规定位置。

③检查机油质量,用手指碾压润滑油,如果润滑油稠度降低,很稀,说[失效;如果润滑油中有杂质或变黑,说明润滑油变质应更换。

④更换齿轮油时,启动车辆,行驶一段距离,使变速器齿轮油升温。
