梅逊增益公式及应用分解

梅森增益公式适用范围标题：梅森增益公式适用范围的阐述引言：梅森增益公式是电子电路设计中常用的一种分析工具，用于计算电路增益和频率响应。

然而，在实际应用中，梅森增益公式的适用范围有一定限制。

本文将就梅森增益公式的适用范围展开阐述，以帮助读者更好地理解和使用这一公式。

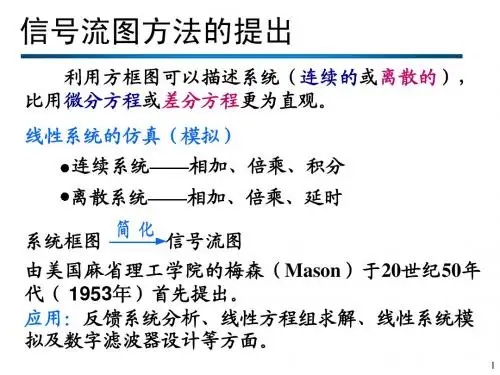

一、梅森增益公式简介梅森增益公式是一种基于网络理论的公式，用于计算复杂电路的总增益。

它是由美国电子工程师梅森提出的，一般用于线性、定常、时不变的电路分析。

二、适用范围的限制1. 线性电路要求梅森增益公式适用于线性电路，即电路的元件和信号是线性的。

对于非线性电路，例如包含二极管、晶体管等非线性元件的电路，梅森增益公式就不再适用。

2. 定常电路要求第1页/共6页梅森增益公式适用于定常电路，即电路的参数是固定的，不随时间变化。

对于具有非定常特性的电路，如含有开关、变阻器等可变元件的电路，梅森增益公式无法提供准确的结果。

3. 时不变电路要求梅森增益公式适用于时不变电路，即电路的参数与时间无关。

在实践中，例如考虑温度变化、电源变化等因素会导致电路参数发生改变，因此这些情况下梅森增益公式不能得到准确的结果。

三、梅森增益公式的优势尽管梅森增益公式存在一定的适用范围限制，但它仍然是电子电路设计中常用的工具。

以下是梅森增益公式的一些优势：1. 简单易用相比其他复杂的电路分析方法，梅森增益公式简单易懂，计算过程相对简单直观。

这使得它成为工程师们在电路设计、故障排除等方面的重要工具。

2. 可模块化分析梅森增益公式支持对电路进行模块化分析。

通过将复杂的电路划分为多个子电路，可以使用梅森增益公式计算每个子电路的增益，进而得到整个电路的总增益。

这种分析方法便于对电路进行优化和调试。

第2页/共6页3. 提供定量分析结果梅森增益公式给出的是数值化的增益结果，可以帮助工程师量化地评估和比较不同电路的性能。

这对于电路设计者来说非常重要，可以在设计初期对各个子电路进行评估和优化。

具有任意条前向通路及任意个单独回路和不接触回路的复杂信号流图，求取从任意源节点到任意阱节点之间传递函数的梅森增益公式记为
式中
——从源节点到阱节点的传递函数（或总增益）；
——从源节点到阱节点的前向通路总数；
——从源节点到阱节点的第
条前向通路总增益；
——流图特征式
式中
——所有单路回路增益之和；
——所有互不接触的单独回路中，每次取其中两个回路的回路增益的乘积之和；
——所有互不接触的单独回路中，每次取其中三个回路的回路增益的乘积之和；
——流图余因子式，它等于流图特征式中除去与第
条前向通路相接触的回路增益项（包括回路增益的乘积项）以后的余项式。

[1]。

是包含于，你理解的有点偏差，举个例子如果有三个互不接触的回路，取两个不接触的回路应有三项，取三个互不接触回路就一项。

具体的应该是这样：
梅森公式G(s)=Σ(Ρκ*△κ)╱△G(s)= ——系统总传递函数；n——是前向通道数；Ρκ——第k条前向通路的传递函数，由输入端单向传递至输出端的信号通道称为前向通道；△——流图的特征式△=1-ΣLi+ΣLjLk-ΣLiLjLk+······
L A
bc为每两个不接触回路增益乘积之和
a为所有回路增益之和；L a L b
Li——所有单独回路的增益之和；
LjLk——所有互不接触的单独回路中，取其中两个不接触的回路增益乘积之和；LiLjLk——所有互不接触的单独回路中，取三个互不接触回路增益之和；
△κ——第k条前向通路特征式的余因子，即对于流图的特征式△，将与第k 条前向通路相接触的回路
增益代以零值，余下的即为△κ。

对于复杂的结构，理论上有很多项，但实际上△就取到前两三项。

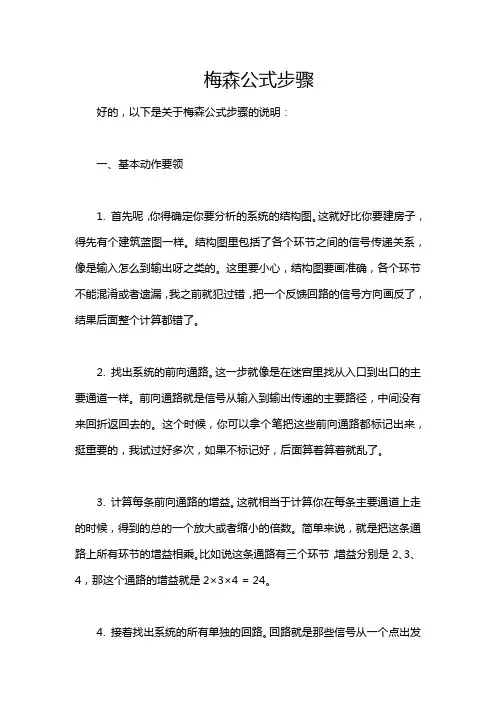

梅森公式步骤好的，以下是关于梅森公式步骤的说明：一、基本动作要领1. 首先呢，你得确定你要分析的系统的结构图。

这就好比你要建房子，得先有个建筑蓝图一样。

结构图里包括了各个环节之间的信号传递关系，像是输入怎么到输出呀之类的。

这里要小心，结构图要画准确，各个环节不能混淆或者遗漏，我之前就犯过错，把一个反馈回路的信号方向画反了，结果后面整个计算都错了。

2. 找出系统的前向通路。

这一步就像是在迷宫里找从入口到出口的主要通道一样。

前向通路就是信号从输入到输出传递的主要路径，中间没有来回折返回去的。

这个时候，你可以拿个笔把这些前向通路都标记出来，挺重要的，我试过好多次，如果不标记好，后面算着算着就乱了。

3. 计算每条前向通路的增益。

这就相当于计算你在每条主要通道上走的时候，得到的总的一个放大或者缩小的倍数。

简单来说，就是把这条通路上所有环节的增益相乘。

比如说这条通路有三个环节，增益分别是2、3、4，那这个通路的增益就是2×3×4 = 24。

4. 接着找出系统的所有单独的回路。

回路就是那些信号从一个点出发又能回到这个点的路径，就像转圈一样。

你要细心地看结构图，不能落下任何一个回路，这可不能马虎。

把这些回路也都标记出来，我就有一次不小心落下了一个小的回路，导致最后算梅森公式的时候结果错得离谱。

5. 计算每个回路的增益。

和前面前向通路增益计算类似，就是把这个回路上所有环节的增益相乘。

6. 最后还有一步很关键，计算所有互不接触回路的组合增益。

什么是互不接触回路呢？就是那些没有公共点的回路。

比如说有两个回路，一个在左边自己转，一个在右边自己转，它们之间没有交叉点，那就是互不接触的，然后计算这两个回路增益的乘积。

二、个人小技巧1. 在找前向通路和回路的时候，可以从结构图的输入开始，按照信号流动的方向，慢慢地一条一条找。

对了这里可以边找边在旁边简单地写个小数字或者小字母标记一下，这样不容易混乱。

2. 在计算过程中，如果觉得数字很复杂，可以先把每个环节或者回路单独写在一张纸上，写清楚它的结构和增益，然后再做计算，这样思路会比较清晰。

梅森公式经典例题摘要：一、梅森公式简介1.梅森公式的定义2.梅森公式在数学中的重要性二、经典例题解析1.例题一：利用梅森公式求解2.例题二：利用梅森公式求解3.例题三：利用梅森公式求解三、例题解答与总结1.例题一解答2.例题二解答3.例题三解答4.总结：梅森公式在解题中的应用与技巧正文：一、梅森公式简介梅森公式，又称伯努利公式，是数学领域中一个非常重要的公式。

它是由瑞士数学家雅各布·伯努利（Jacob Bernoulli）提出的，用于描述调和级数的性质。

梅森公式在数学中具有很高的地位，被广泛应用于组合数学、概率论、数论等多个领域。

二、经典例题解析接下来，我们将通过三个经典例题来解析梅森公式在实际问题中的应用。

例题一：利用梅森公式求解题目：已知等差数列的前n 项和为S_n，求S_n^2 与n^3 之间的关系。

解答：根据梅森公式，我们可以得到S_n = n*(2a + (n-1)*d)/2，其中a 为数列的首项，d 为公差。

将S_n 代入S_n^2 中，我们可以得到S_n^2 = n^2*(4a^2 + 4a*d + d^2 + 2a*(n-1)*d)/4。

通过化简，我们可以发现S_n^2 与n^3 之间的关系为S_n^2 = n^2*(2a^2 + 2a*d + d^2)/4 +n^3*(a*d - a^2)/4。

例题二：利用梅森公式求解题目：求解组合数C(n, k) 的梅森公式表示。

解答：根据梅森公式，我们可以得到C(n, k) = n! / (k! * (n-k)!)。

将C(n, k) 的定义代入梅森公式中，我们可以得到C(n, k) = (n*(n-1)*...*(n-k+1)) / (k*(k-1)*...*1)。

进一步化简，我们可以得到C(n, k) = n*(n-1)*...*(n-k+1) / k!。

例题三：利用梅森公式求解题目：已知正整数n，求解1^2 + 2^2 + ...+ n^2 的值。

、 梅森公式(Mason ’s Formula)从系统的信号流图直接求系统函数()()()s F s Y s H =的计算公式，称为梅森公式。

该公式如下：()()()∑∆∆==k kk P 1s F s Y s H (6-34)此公式的证明甚繁，此处略去。

现从应用角度对此公式予以说明。

式中+-+-=∆∑∑∑r,q .p r q p n,m n m iI L L L L L L 1 (6-35)Δ称为信号流图的特征行列式。

式中：i L 为第i 个环路的传输函数， i i L 为所有环路传输函数之和；n m L L 为两个互不接触环路传输函数的乘积，n m L mL 为所有两个互不接触环路传输函数乘积之和；r q p L L L 为三个互不接触环路传输函数的乘积， ∑rq,p,rq p L L L 为所有三个互不接触环路传输函数乘积之和；k P 为由激励节点至所求响应节点的第k 条前向开通路所有支路传输函数的乘积；k ∆为除去第k 条前向通路中所包含的支路和节点后所剩子流图的特征行列式。

求k ∆的公式仍然是式(6-35)。

例6-19 图6-34(a)所示系统。

求系统函数()()()s F s Y s H =。

解：1 求Δ(1) 求∑iiL：该图共有5个环路，其传输函数分别为2L 1=，8,42L 2=⨯=()-11-1L 3=⨯= 2L 4=，()421-2L 5=⨯⨯-=故 ∑iiL15L L L L L 54321=++++=)s ()a ()b图6-34(2) 求 ∑nm,nmL L:该图中两两互不接触的环路共有3组：()1628L L 422L L 212L L 424131=⨯==⨯=-=-⨯=故 18L L L L L L L L424131nm,n m=++=∑该图中没有3个和3个以上互不接触的环路，故有 0LL L rrq,p,qp=∑；…。

故得418151L L L L L L -1r rq,p,q p n,m n m ii =+-=+-+=∆∑∑∑2 求∑∆kkk P(1) 求k P ：该图共有3个前向通路，其传输函数分别为1111P 1=⨯⨯=()-41141-1P 2=⨯⨯⨯⨯= ()()2121-1P 3=⨯-⨯⨯=(2) 求k ∆:除去1P 前向通路中所包含的支路和节点后，所剩子图如图6-34(b)所示。
