IPP使用教程

IPP使用教程

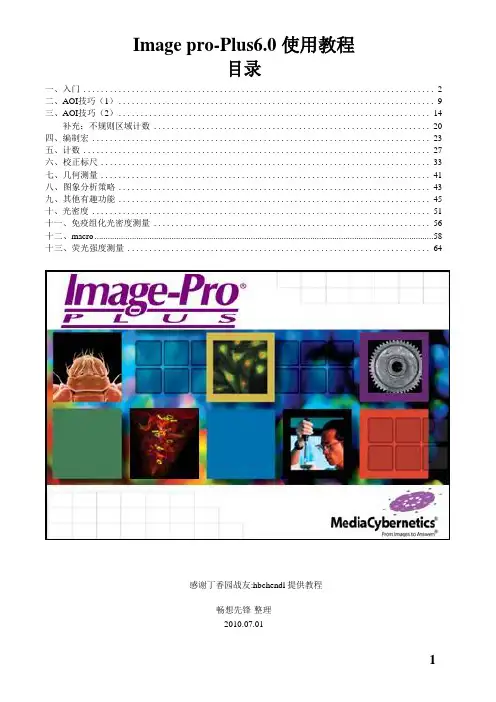

Image pro-Plus6.0 使用教程目录一、入门 (2)二、AOI技巧（1） (9)三、AOI技巧（2） (14)补充：不规则区域计数 (20)四、编制宏 (23)五、计数 (27)六、校正标尺 (33)七、几何测量 (41)八、图象分析策略 (43)九、其他有趣功能 (45)十、光密度 (51)十一、免疫组化光密度测量 (56)十二、macro (58)十三、荧光强度测量 (64)感谢丁香园战友:hbchendl 提供教程畅想先锋-整理2010.07.01一、入门既然是处理图片，当然是先要打开一张要处理的图片嘛。

在你开始学习使用IPP 之前，我假定你是会初步使用office 及photoshop 等常用程序的。

如果一点电脑常识也没有，那还是先学点简单的程序再回来玩IPP。

因此我跳过了打开图片，copy 、paste、象素的概念之类最基础的知识与操作。

这些用不着我来讲。

这张照片中的黄色部分是免疫组化染色的阳性表达成分。

处理目标是通过测量图片中黄色部分的"黄"度来反映相应蛋白表达的的"量"。

对该图片进行观察，可以看到图片中主要有三种主要颜色，一是染成蓝色的细胞核，二是呈现出黄色的胞浆，三是细胞间的空隙区域，呈现出浅蓝色，是为背景。

所以首先要把图片中呈现黄色的区域给挑选出来，然后才是测量这些挑出来的区域的各种测量参数，如面积、平均半径、周长、光密度等等。

这部分需要挑出来进行测量的区域是我们最感兴趣的地方，叫作AOI(area of interest)。

AOI 是IPP 中最有用最重要的概念。

如何能够准确地选取AOI 就是使用IPP 的关键操作。

一旦准确地选取了AOI，下面的测量分析就好办了。

在其他的测量软件中，选择这种不规则的区域一般只能用手拖着鼠标来画，而在IPP 程序里，可以通过设置颜色范围让电脑来帮助你选择这些不规则区域，这样的选择就准确多了。

可以说，使用IPP 的要点就是灵活地使用各种AOI 工具准确地把那些需要测量的区域给挑选出来。

手把手教你使用Imagepro-Plus(1.入门

手把手教你使用Imagepro-Plus(1.入门

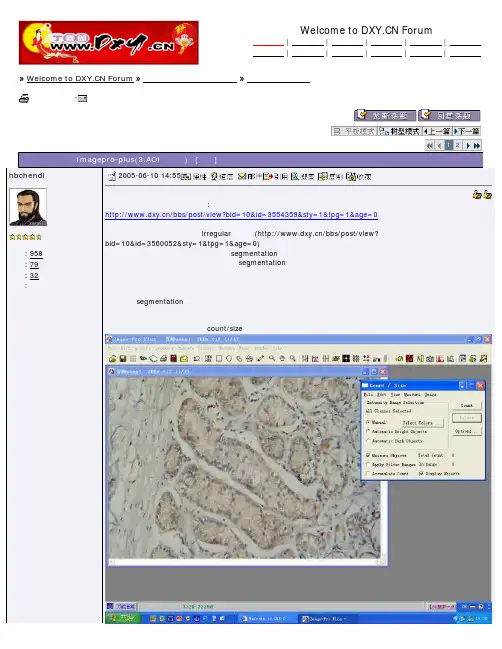

手把手教你使用Imagepro-Plus(1.入门)(修订0700905) - Welcome to Forum
mxh8174
2006-07-12 10:22
非常感谢，我已从网上下载下来了一个图像分析软件可是自己研究了好一阵还是一 头雾水，谢谢无私的奉献，使我有为实验节省了一点经费。祝工作顺利！
发贴: 2 积分: 0 得票: 0 状态: 离线
锦上添花：SCI论文修改润饰
举报
2006-04-21 07:54 陈老师，可否给我发一个中文说明书呢？英文水平太差了！感谢哦！ andybalake@
• 国际著名遗传学家谈家桢院士迎来百岁华诞
举报
2006-04-22 17:23
jss2004
• 【交流】甘露醇的临床应用误区及经验
2006-09-22 15:59 受益非浅，谢谢
举报
发贴: 64 积分: 3 得票: 5 状态: 离线
• "星光灿烂"的大地
举报
/bbs/post/view?bid=10&id=3554359&sty=1&tpg=2&ppg=2&age=0（第 7／12 页）2008-9-20 7:55:05
SCI医学论文翻译
举报
/bbs/post/view?bid=10&id=3554359&sty=1&tpg=2&ppg=2&age=0（第 2／12 页）2008-9-20 7:55:05
手把手教你使用Imagepro-Plus(1.入门)(修订0700905) - Welcome to Forum
医学文献看不懂怎么办？
举报
2005-12-30 11:03

IPP-分析免疫组化图片 ppt课件

IPP-分析免疫组化图片 ppt课件

25
2.1测定整张照片的光密度-图象分析仪
其测定原理有点象分光光度计，直接测定切片 的整体光密度。
可以根据照片上象素点的亮度来区分测定区域 其缺陷是显而易见的。复染上的其他颜色的染
料也会产生光密度吸收，导致严重的干扰。
PPT课件
26
2.2 抽样测量光密度
在彩色电子图片上选取目标颜色区域，抽样测 量这些小区域的灰度值，取其平均值作为比较 染色深浅的指标。
PPT课件
15
哪一个染色物更多？
染色区域颜色深度接近，染色面积有差异。
PPT课件
16
使用不同的area会得到不同的结论 要结合切片情况来判断。
IOD对整张图片的面积作平均。 IOD对特定组织区域的面积作平均。 IOD对显色的组织区域作平均。
PPT课件
17
对整张图片区域进行平均的情况比 较少，这张图片中黄色的IOD值主 要来自于中间一块区域内。
PPT课件
9
1.3比较两张照片的染色物质量的差别
两张照片染色深度一样，染色面积大的质量大
照片A
照片B
PPT课件
10
比较两张照片的染色物质量的差别
两张照片染色区域面积相同，染色深的质量大
照片A
照片B
PPT课件
11
这回该怎么看？
A的颜色深，面积小。 B的颜色浅，面积大。
照片A
照片B
PPT课件
8
1.2定量分析的指标： IOD ( Integrated option density ) 与Mean Density
将图片上各点的光密度值累加起来，得到IOD。 此值与目标物质的总量成正比。
IOD值除以有效目标分布区域的面积，得到 Mean density，此值反映了目标物质的单位面 积浓度。对样品照片进行数字图像分析比较时， 就是比较它们之间的平均光密度值的大小。

用ImagePro-Plus-分析免疫组化图片ppt课件

用ImagePro-Plus-分析免疫组化图片ppt课件

1.6
1.2
0.8 显著性
差异
0.4
0.2
0
阳性样品
0.1
阴性样品
1.2 1.1
1.0
无显著 性差异
背景
背景+阳性样品 背景+阴性样品
扣背景后依然没有显著性差异
阳性样品
阴1性.6样品
背景
1.2
阳性样品-背景
阳1性.2样品-背景
0.8
0.4
0
阳性样品
1.2
0.1
1.1
0.1
1 01..21 0.1
0.1 0.1 0.1 1.0
应当把照片存为无损压缩格式TIFF
特别是对于染色较浅的图片，保存为jpeg格式 后会损失亮度细节，导致测量误差增大。
注意那些 马赛克
总结拍摄注意事项：
调整显微镜光源亮度（电压9伏），足够白， 足够亮。
调整相机曝光时间，使背景呈现白色。灰度值 最好能达到230以上。
确认相机未使用自动白平衡功能。但要使用手 动校正白平衡功能校正背景色彩为纯白色。
3.用IPP分析免疫组化图片的过程
拍摄样品照片。 选取图片上具有染料色调的区域（AOI，area of
interesting）。 测量该区域的IOD。 选择并测量有效统计区域的面积 计算光密度平均值IOD/area（ mean density ） 计算同一实验组切片各照片的平均及标准差。 用统计学方法分析各实验组的平均mean density之间
处理照片时用的却是灰度
各种图象被拍摄成照片进行数字图象处理时， 计算机是对照片的灰度进行测量和计算的。为 了定量物质含量，最后还是需要转换为OD值 来表示。
所以对免疫组化照片的分析结果应该是一个 OD值，光密度。不应该是灰度。

IPP 分析免疫组化图片(教学课件)

IPP 分析免疫组化图片(教学课件)
有的ccd具有手动较正色温的功能可以较正一下背景色调但暗背景既使不偏色也是影响分析结较暗的背景值对分析结果的影响020110121104081216阳性样品阴性样品背景背景阳性样品背景阴性样品显著性差异无显著性差异扣背景后依然没有显著性差异阳性样品1201阴性样品1101背景01阳性样品背景0201阳性样品背景0101111201021004081216阳性样品阴性样品背景阳性样品背景阳性样品背景注意误差线增大了依然没有显著性差异不能使用相机的自动白平衡自动白平衡功能是相机根据照片总体色彩情况自动对每张照片进行白平衡校正
255
精品 PPT 模板
Optical Density: 吸光物质的光学密度.
被测物质的量越多，光密度(OD值)越高，透射出的光越少，反 映在照片上就越黑。
OD值与物质的量直接相关，数字图象上点的灰度值与对应物 质OD值成对数关系，符合朗伯-比尔定律。
理论上OD值是从零到无穷大。实际应用中，OD值的范围常用 0-2.0或者0光度计与酶标仪的测定值是OD值 透射的显微镜图象上的光强度要用OD值 蛋白电泳条带的测量也是OD值。 萤光显微镜及萤光分光光度计的测量值是萤光强度
(Fluorescence intensity) 用EB染色的DNA凝胶电泳条带也是萤光强度，但处
理方法与光密度相同，故也用OD值。这个OD与前面 的OD又有不同的意义。它就是荧光的光密度。反映 着荧光物质的多少。
应该拍摄得较明亮。 各种拍摄条件确定后，就必须使用这个条件一次拍摄完所有的照
片。以保证它们的曝光一致。
精品 PPT 模板
控制相机曝光时间
要把相机曝光时间控制到使视野中空白的地方 呈现纯亮的白色。
拍摄出的照片上，没有组织的空白处的背景灰 度值应达到230左右。可以使用图象分析软件 测量一下空白处的背景灰度值。低于230的背 景灰度值很容易产生色彩的偏离，会影响到图 像分析数值的偏差。同时背景灰度值也不宜过 高。

自动批量计算IPP60免疫组化图片的光密度值

自动批量计算IPP60免疫组化图片的光密度值

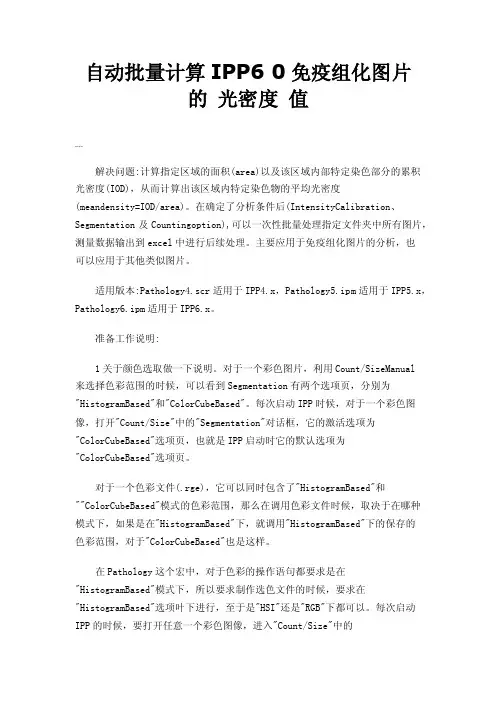

自动批量计算IPP6 0免疫组化图片的光密度值解决问题:计算指定区域的面积(area)以及该区域内部特定染色部分的累积光密度(IOD)，从而计算出该区域内特定染色物的平均光密度(meandensity=IOD/area)。
