緩和曲綫缓和曲线【transition curve 】指的是平面线形中，在直线与圆曲线，圆曲线与圆曲线之间设置的曲率连续变化的曲线。

缓和曲线是道路平面线形要素之一，它是设置在直线与圆曲线之间或半径相差较大的两个转向相同的圆曲线之间的一种曲率连续变化的曲线。

一、缓和曲线的作用及其几何特征行驶于曲线轨道的机车车辆，出现一些与直线运行显著不同的受力特征。

如曲线运行的离心力，外轨超高不连续形成的冲击力等。

为使上述诸力不致突然产生和消失，以保持列车曲线运行的平稳性，需要在直线与圆曲线轨道之间设置一段曲率半径和外轨超高度均逐渐变化的曲线，称为缓和曲线。

当缓和曲线连接设有轨距加宽的圆曲线时，缓和曲线的轨距是呈线性变化的。

概括起来，缓和曲线具有以下几何特征：1. 缓和曲线连接直线和半径为R 的圆曲线，其曲率由零至1/R 逐渐变化。

2. 缓和曲线的外轨超高，由直线上的零值逐渐增至圆曲线的超高度，与圆曲线超高相连接。

3. 缓和曲线连接半径小于350m 的圆曲线时，在整个缓和曲线长度内，轨距加宽呈线性递增，由零至圆曲线加宽值。

因此，缓和曲线是一条曲率和超高均逐渐变化的空间曲线。

二、缓和曲线的几何形位条件图2-9所示为一段缓和曲线。

其始点与终点用ZH 与HY 表示。

要达到设置缓和曲线的目的，根据如图所取直角坐标系，缓和曲线的线形应满足以下条件：1.为了保持连续点的几何连续性，缓和曲线在平面上的形状应当是：在始点处，横坐标x ＝ 0,纵坐标y＝ 0,倾角φ ＝ 0;在终点处，横坐标 x =x 0，纵坐标y =y 0 ，倾角φ ＝φ0 。

2.列车进入缓和曲线，车体受到离心力 J 的作用，为保持列车运行的平稳性，应使离心力不突然产生和消失，即在缓和曲线始点处，J ＝0,在缓和曲线终点处 Ρ=R 。

3.缓和曲线上任何一点的曲率盈余外轨超高相吻合。

在纵断面上，外轨超高顺坡的形式有两种形式。

一种形式是，如图2-10（a ）所示；另一种形式是曲线形，如图2-10（b ）所示。

缓和曲线知识与计算公式一、缓和曲线缓和曲线是设置在直线与圆曲线之间或大圆曲线与小圆曲线之间，由较大圆曲线向较小圆曲线过渡的线形 , 是道路平面线形要素之一。

1 ．缓和曲线的作用1 ）便于驾驶员操纵方向盘2 ）乘客的舒适与稳定，减小离心力变化3 ）满足超高、加宽缓和段的过渡，利于平稳行车4 ）与圆曲线配合得当，增加线形美观2 ．缓和曲线的性质为简便可作两个假定：一是汽车作匀速行驶；二是驾驶员操作方向盘作匀角速转动，即汽车的前轮转向角从直线上的0 °均匀地增加到圆曲线上。

S=A2/ρ（ A ：与汽车有关的参数）ρ=C/s C=A2由上式可以看出，汽车行驶轨迹半径随其行驶距离递减，即轨迹线上任一点的半径与其离开轨迹线起点的距离成反比，此方程即回旋线方程。

3 ．回旋线基本方程即用回旋线作为缓和曲线的数学模型。

令：ρ=R ， lh =s 则 lh=A2/R4 ．缓和曲线最小长度缓和曲线越长，其缓和效果就越好；但太长的缓和曲线也是没有必要的，因此这会给测设和施工带来不便。

缓和曲线的最小长度应按发挥其作用的要求来确定：1 ）根据离心加速度变化率求缓和曲线最小长度为了保证乘客的舒适性，就需控制离心力的变化率。

a1=0,a2=v2/ ρ ,as= Δ a/t ≤ 0.62 ）依驾驶员操纵方向盘所需时间求缓和曲线长度 (t=3s)3 ）根据超高附加纵坡不宜过陡来确定缓和曲线最小长度超高附加纵坡（即超高渐变率）是指在缓和曲线上设置超高缓和段后，因路基外侧由双向横坡逐渐变成单向超高横坡，所产生的附加纵坡。

4 ）从视觉上应有平顺感的要求计算缓和曲线最小长度缓和曲线的起点和终点的切线角β最好在3° ——29° 之间，视觉效果好。

《公路工程技术标准》规定：按行车速度来求缓和曲线最小长度，同时考虑行车时间和附加纵坡的要求。

5 ．直角坐标及要素计算1 ）回旋线切线角（ 1 ）缓和曲线上任意点的切线角缓和曲线上任一点的切线与该缓和曲线起点的切线所成夹角。

各种曲线类型的缓和曲线的判断及起点、终点曲率半径的计算方法看到这个标题是有点绕口啊！总结任何曲线类型都是由自然段组合而成，所谓自然段统指直线、缓和曲线、圆曲线。

圆曲线又分单圆曲线和复曲线。

单圆曲线就是单一半径的曲线。

具有两个半径或以上不同半径的曲线称复曲线。

在此一般平曲线不在说了，第一缓和曲线、圆曲线、第二缓和曲线。

目前在坐标计算中经常遇到缓和曲线，实际中相信有很多测友选择用积木法或叫线元法正反算程序进行线路坐标计算，这就牵涉到线元的起点终点曲率半径判断的问题，一般的直线元，圆曲线元的起点终点半径判断，比较容易，可能令大家感觉麻烦的就是缓和曲线起点终点半径判断问题，缓和曲线有时候判断算对了，有时候却坐标算不对，究其原因，问题就出于该缓和曲线是否是完整缓和曲线。

目前公路线性有非对称线性的设计，特别是在互通立交匝道和山区高速公路线性设计中。

非对称线性又分为完全非对称线性和非对称非完整线性两种。

所谓“完全非对称曲线”的含义就是第一缓和曲线长和第二缓和曲线长不等，而第一缓和曲线和第二缓和曲线起点处的半径为无穷大。

所谓“非完整”的含义就是第一缓和曲线和第二缓和曲线的半径不是无穷大，而是有半径的。

关于这点，一般课本教材上没有明确的讲述，查找网上对此问题的解释也是散见于不同的论文著作中，对于测量新手来说，线元法程序是非常适用上手的，但却往往因为遇到不完整缓和曲线的起点或终点的半径判断计算不出来导致坐标计算错误，的确是件令人恼火的事情，在此我就把自己的判断经验做一论述，给用线元法程序的测友们一同分享，当然高手们请一笑而过，也可留下你的经验与大家一起分享交流学习。

先说说完整缓和曲线和不完整缓和曲线以及不对称缓和曲线与对称缓和曲线的概念问题，以免混为一谈.当对于单独一段缓和曲线从其完整与否来讲是分为完整与不完整两类；当对于一个单交点内的两段缓和曲线（即常说的第一缓和曲线和第二缓和曲线而言）又有对称缓和曲线与不对称缓和曲线之分。

11.2.1 带缓和曲线的圆曲线的测设为了保障车辆行驶安全，在直线与圆曲线之间加入一段半径由∞逐渐变化到R的曲线，这种曲线称为缓和曲线。

目前常用的缓和曲线多为螺旋线，它有一个特性，曲率半径ρ与曲线长度l成反比。

数学表达为：ρ∝1/l 或ρ·l = k ( k为常数)若缓和曲线长度为l0，与它相连的圆曲线半径为R，则有：ρ·l = R·l0 = k目前我国公路采用k = 0.035V3（V为车速，单位为km/h），铁路采用k = 0.09808V3，则公路缓和曲线的长度为l0 = 0.035V3/R ,铁路缓和曲线的长度为：l0 = 0.09808V3/R 。

11.2.2 带缓和曲线的圆曲线的主点及主元素的计算带缓和曲线的圆曲线的主点有直缓点ZH、缓圆点HY、曲中点QZ、圆缓点YH、缓直点HZ 。

带缓和曲线的圆曲线的主元素及计算公式：切线长 T h = q＋(R＋p)·tan(α/2)曲线长 L h = 2l0＋R·(α－2β0)·π/180°外矢距 E h = (R＋p)·sec(α/2)－R切线加长 q = l0/2－l03/(240R2)圆曲线相对切线内移量 p = l02/(24R)切曲差 D h = 2T h －L h式中：α 为线路转向角；β0为缓和曲线角；其中q、p、β0缓和曲线参数。

11.2.3 缓和曲线参数推导dβ = dl/ρ = l/k·dl两边分别积分，得：β= l2/(2k) = l/(2ρ)当ρ = R时，则β =β0β0 = l0/(2R)若选用点为ZH原点，切线方向为X轴，垂直切线的方向为Y轴，建立坐标系，则：dx = dl·cosβ = cos[l2/(2k)]·dldy = dl·sinβ = si n[l2/(2k)]·dl考虑β很小，sinβ和cosβ即sin(l2/(2k))和cos(l2/(2k))可以用级数展开，等式两边分别积分，并把k = R·l0代入，得以曲线长度l为参数的缓和曲线方程式：X = l－l5/(40R2l02)＋……Y = l3/(6Rl0)＋……通常应用上式时，只取前一、二项，即：X = l－l5/(40R2l02)Y = l3/(6Rl0)另外，由图可知，q = X HY－R·sinβ0p = Y HY－R(1－cosβ0)以β0= l0/(2R)代入，并对sin[l0/(2R)]、cos[l0/(2R)]进行级数展开，取前一、二项整理可得：q = l0/2－l03/(240R2)p = l02/(24R)若仍用上述坐标系，对于圆曲线上任意一点i，则i点的坐标X i、Y i可以表示为：Xi = R·sinψi＋qYi = R·(1－cosψi)＋p11.2.4 带缓和曲线的圆曲线的主点桩号计算及检核ZH桩号 = JD桩号－T hHY桩号 = ZH桩号＋l0QZ桩号 = HY桩号＋L/2YH桩号 = QZ桩号＋L/2 = HY桩号＋L = ZH桩号＋l0＋LHZ桩号 = YH桩号＋l0 = ZH桩号＋L hJD桩号 = ZY桩号－T h＋D h（检核）11.2.5 带缓和曲线的圆曲线的主点的测设过程：(1)在JD点安置经纬仪（对中、整平），用盘左瞄准直圆方向，将水平度盘的读数配到0°00′00″，在此方向量取T h，定出ZH点；(2)从JD沿切线方向量取T h－X HY，然后再从此点沿切线垂直方向量取Y HY , 定出HY点；(3)倒转望远镜，转动照准部到度盘读数为α，量取T h，定出HZ点；(4)从JD沿切线方向量取T h－X HY，然后再从此点沿切线垂直方向量取Y HY , 定出YH点；(5)继续转动照准部到度盘读数为（α＋180°）/2，量取E h，定出QZ点。

缓和曲线在道路设计中起到重要作用，其线形选择应根据具体情况进行。

常用的缓和曲线线形包括以下几种：
1. 回旋曲线：回旋曲线是一种常见的缓和曲线，其特点是曲率半径在曲线上呈反比例变化，具有良好的线形过渡效果。

现代高等级公路上普遍采用回旋曲线。

2. 三次抛物线：三次抛物线也是一种常用的缓和曲线线形，其特点是曲率半径在曲线上呈抛物线变化，具有较好的线形连续性。

3. 双纽线：双纽线是一种复杂的缓和曲线线形，其特点是曲线两端呈反向曲线状，中间连接直线段，具有较好的线形变化和视觉美感。

4. 多心复曲线：多心复曲线是由多个同心圆曲线组成的缓和曲线，其特点是具有较好的线形过渡和视觉美感，适用于较复杂的道路线形设计。

在实际应用中，选择合适的缓和曲线线形应考虑以下因素：
1. 道路等级和计算行车速度：不同等级的道路和不同的计算行车速度需要选择不同的缓和曲线线形。

2. 地形和地物：缓和曲线线形应与地形、地物相适应，确保道路线形合理且美观。

3. 转角大小：道路转角过小时，应选择线形变化较小的缓和曲线，以减少对行车的影响。

4. 与其他曲线的关系：缓和曲线与直线、圆曲线之间的连接关系也需要考虑，以确保线形连续、舒适。

公路缓和曲线知识与计算公式一、缓和曲线缓和曲线是设置在直线与圆曲线之间或大圆曲线与小圆曲线之间，由较大圆曲线向较小圆曲线过渡的线形 , 是道路平面线形要素之一。

1 ．缓和曲线的作用1 ）便于驾驶员操纵方向盘2 ）乘客的舒适与稳定，减小离心力变化3 ）满足超高、加宽缓和段的过渡，利于平稳行车4 ）与圆曲线配合得当，增加线形美观2 ．缓和曲线的性质为简便可作两个假定：一是汽车作匀速行驶；二是驾驶员操作方向盘作匀角速转动，即汽车的前轮转向角从直线上的0 °均匀地增加到圆曲线上。

S=A2/ρ（ A ：与汽车有关的参数）ρ=C/s C=A2由上式可以看出，汽车行驶轨迹半径随其行驶距离递减，即轨迹线上任一点的半径与其离开轨迹线起点的距离成反比，此方程即回旋线方程。

3 ．回旋线基本方程即用回旋线作为缓和曲线的数学模型。

令：ρ=R ， l h=s 则 l h=A2/R4 ．缓和曲线最小长度缓和曲线越长，其缓和效果就越好；但太长的缓和曲线也是没有必要的，因此这会给测设和施工带来不便。

缓和曲线的最小长度应按发挥其作用的要求来确定：1 ）根据离心加速度变化率求缓和曲线最小长度为了保证乘客的舒适性，就需控制离心力的变化率。

a1=0,a2=v2/ ρ ,a s= Δ a/t ≤ 0.62 ）依驾驶员操纵方向盘所需时间求缓和曲线长度 (t=3s)3 ）根据超高附加纵坡不宜过陡来确定缓和曲线最小长度超高附加纵坡（即超高渐变率）是指在缓和曲线上设置超高缓和段后，因路基外侧由双向横坡逐渐变成单向超高横坡，所产生的附加纵坡。

4 ）从视觉上应有平顺感的要求计算缓和曲线最小长度缓和曲线的起点和终点的切线角β最好在3° ——29° 之间，视觉效果好。

《公路工程技术标准》规定：按行车速度来求缓和曲线最小长度，同时考虑行车时间和附加纵坡的要求。

5 ．直角坐标及要素计算1 ）回旋线切线角（ 1 ）缓和曲线上任意点的切线角缓和曲线上任一点的切线与该缓和曲线起点的切线所成夹角。

、缓和曲线的作用及其几何特征行驶于曲线轨道的机车车辆，出现一些与直线运行显著不同的受力特征。

如曲线运行的离心力，外轨超高不连续形成的冲击力等。

为使上述诸力不致突然产生和消失，以保持列车曲线运行的平稳性，需要在直线与圆曲线轨道之间设置一段曲率半径和外轨超高度均逐渐变化的曲线，称为缓和曲线。

当缓和曲线连接设有轨距加宽的圆曲线时，缓和曲线的轨距是呈线性变化的。

概括起来，缓和曲线具有以下几何特征：1. 缓和曲线连接直线和半径为R的圆曲线，其曲率由零至1/R逐渐变化。

2. 缓和曲线的外轨超高，由直线上的零值逐渐增至圆曲线的超高度，与圆曲线超高相连接。

3. 缓和曲线连接半径小于350m的圆曲线时，在整个缓和曲线长度内，轨距加宽呈线性递增，由零至圆曲线加宽值。

因此，缓和曲线是一条曲率和超高均逐渐变化的空间曲线。

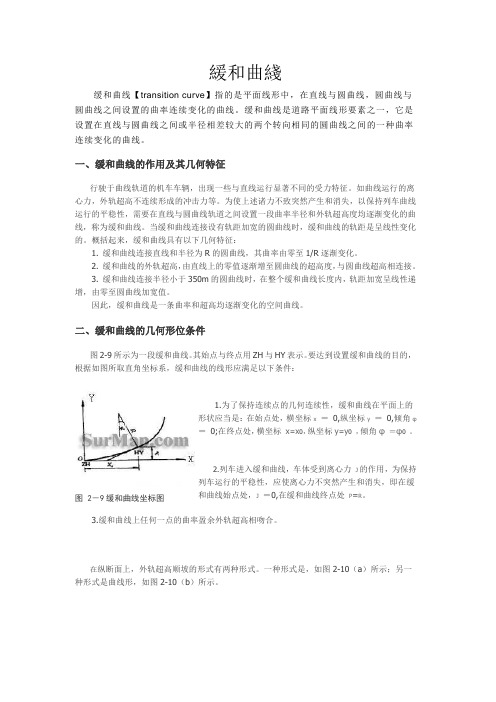

二、缓和曲线的几何形位条件图2-9所示为一段缓和曲线。

其始点与终点用ZH与HY表示。

要达到设置缓和曲线的目的，根据如图所取直角坐标系，缓和曲线的线形应满足以下条件：1.为了保持连续点的几何连续性，缓和曲线在平面上的形状应当是：在始点处，横坐标x＝ 0,纵坐标y＝ 0,倾角φ＝ 0;在终点处，横坐标x=x0，纵坐标y=y0，倾角φ＝φ0。

2.列车进入缓和曲线，车体受到离心力J的作用，为保持列车运行的平稳性，应使离心力不突然产生和消失，即在缓和曲线始点处，J＝0,在缓和曲线终点处Ρ=R。

3.缓和曲线上任何一点的曲率盈余外轨超高相吻合。

在纵断面上，外轨超高顺坡的形式有两种形式。

一种形式是，如图2-10（a）所示；另一种形式是曲线形，如图2-10（b）所示。

图 2－9缓和曲线坐标图列车经过直线顺坡的缓和曲线始点和终点时，对外轨都会产生冲击。

在行车速度不高，超高顺破相对平缓时，列车对外轨的冲击不大，可以采用直线形顺坡，即可满足曲率与超高相配合的要求。

当行车速度较高，为了消除列车对外轨的冲击，应采用曲线形超高顺坡。
