带有缓和曲线的曲线的五大曲线要素

带有缓和曲线的曲线的
五大曲线要素
Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】
带有缓和曲线的曲线的五大曲线要素，带有缓和曲线的曲线由三部分组成，按顺序为---缓和曲线、圆曲线、缓和曲线，五大要素的定义为： zh---表示直缓点；即曲线的起点，直线与缓和曲线的分界点；
hy---表示缓圆点；即缓和曲线与圆曲线的分界点；
QZ---表示曲中点；即整个曲线的中点；
yh---表示圆缓点；即圆曲线与缓和曲线的分界点；
hz---表示缓直点；即缓和曲线与直线的分界点，也就是整条曲线的终点。

R：曲线半径；
A：缓和曲线回旋参数；
LS：缓和曲线长度；
T：圆弧曲线切线长；
E：圆弧曲线外距。

L：圆弧曲线长；
ZH：从直线终点往缓和曲线起点；
HZ：从缓和曲线终点往直线起点；（缓直点）
HY：从缓和曲线终点往圆曲线起点；（缓圆）
YH：从圆曲线终点到缓和曲线起点。

(圆缓点）。

缓和曲线知识与计算公式一、缓和曲线缓和曲线是设置在直线与圆曲线之间或大圆曲线与小圆曲线之间，由较大圆曲线向较小圆曲线过渡的线形 , 是道路平面线形要素之一。

1 ．缓和曲线的作用1 ）便于驾驶员操纵方向盘2 ）乘客的舒适与稳定，减小离心力变化3 ）满足超高、加宽缓和段的过渡，利于平稳行车4 ）与圆曲线配合得当，增加线形美观2 ．缓和曲线的性质为简便可作两个假定：一是汽车作匀速行驶；二是驾驶员操作方向盘作匀角速转动，即汽车的前轮转向角从直线上的0 °均匀地增加到圆曲线上。

S=A2/ρ（ A ：与汽车有关的参数）ρ=C/s C=A2由上式可以看出，汽车行驶轨迹半径随其行驶距离递减，即轨迹线上任一点的半径与其离开轨迹线起点的距离成反比，此方程即回旋线方程。

3 ．回旋线基本方程即用回旋线作为缓和曲线的数学模型。

令：ρ=R ， lh =s 则 lh=A2/R4 ．缓和曲线最小长度缓和曲线越长，其缓和效果就越好；但太长的缓和曲线也是没有必要的，因此这会给测设和施工带来不便。

缓和曲线的最小长度应按发挥其作用的要求来确定：1 ）根据离心加速度变化率求缓和曲线最小长度为了保证乘客的舒适性，就需控制离心力的变化率。

a1=0,a2=v2/ ρ ,as= Δ a/t ≤ 0.62 ）依驾驶员操纵方向盘所需时间求缓和曲线长度 (t=3s)3 ）根据超高附加纵坡不宜过陡来确定缓和曲线最小长度超高附加纵坡（即超高渐变率）是指在缓和曲线上设置超高缓和段后，因路基外侧由双向横坡逐渐变成单向超高横坡，所产生的附加纵坡。

4 ）从视觉上应有平顺感的要求计算缓和曲线最小长度缓和曲线的起点和终点的切线角β最好在3° ——29° 之间，视觉效果好。

《公路工程技术标准》规定：按行车速度来求缓和曲线最小长度，同时考虑行车时间和附加纵坡的要求。

5 ．直角坐标及要素计算1 ）回旋线切线角（ 1 ）缓和曲线上任意点的切线角缓和曲线上任一点的切线与该缓和曲线起点的切线所成夹角。

缓和曲线、竖曲线、圆曲线、匝道（计算公式）一、缓和曲线上的点坐标计算已知：①缓和曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：xZ，yZ计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当计算第二缓和曲线上的点坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与计算第一缓和曲线时相反xZ，yZ为点HZ的坐标切线角计算公式：二、圆曲线上的点坐标计算已知：①圆曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：xZ，yZ计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当只知道HZ点的坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与知道ZH点坐标时相反xZ，yZ为点HZ的坐标三、曲线要素计算公式公式中各符号说明：l——任意点到起点的曲线长度（或缓曲上任意点到缓曲起点的长度）l1——第一缓和曲线长度l2——第二缓和曲线长度l0——对应的缓和曲线长度R——圆曲线半径R1——曲线起点处的半径R2——曲线终点处的半径P1——曲线起点处的曲率P2——曲线终点处的曲率α——曲线转角值四、竖曲线上高程计算已知：①第一坡度：i1(上坡为“＋”，下坡为“－”)②第二坡度：i2(上坡为“＋”，下坡为“－”)③变坡点桩号：SZ④变坡点高程：HZ⑤竖曲线的切线长度：T⑥待求点桩号：S计算过程：五、超高缓和过渡段的横坡计算已知：如图，第一横坡：i1第二横坡：i2过渡段长度：L待求处离第二横坡点（过渡段终点）的距离：x 求：待求处的横坡：i解：d=x/Li=(i2-i1)(1-3d2+2d3)+i1六、匝道坐标计算已知：①待求点桩号：K②曲线起点桩号：K0③曲线终点桩号：K1④曲线起点坐标：x0，y0⑤曲线起点切线方位角：α0⑥曲线起点处曲率：P0(左转为“－”，右转为“＋”)⑦曲线终点处曲率：P1(左转为“－”，右转为“＋”) 求：①线路匝道上点的坐标：xy②待求点的切线方位角：αT计算过程：注：sgn(x)函数是取符号函数，当x0时sgn(x)=1，当x=0时sgn(x)=0。

11.2.1 带缓和曲线的圆曲线的测设为了保障车辆行驶安全，在直线与圆曲线之间加入一段半径由∞逐渐变化到R的曲线，这种曲线称为缓和曲线。

目前常用的缓和曲线多为螺旋线，它有一个特性，曲率半径ρ与曲线长度l成反比。

数学表达为：ρ∝1/l 或ρ·l = k ( k为常数)若缓和曲线长度为l0，与它相连的圆曲线半径为R，则有：ρ·l = R·l0 = k目前我国公路采用k = 0.035V3（V为车速，单位为km/h），铁路采用k = 0.09808V3，则公路缓和曲线的长度为l0 = 0.035V3/R ,铁路缓和曲线的长度为：l0 = 0.09808V3/R 。

11.2.2 带缓和曲线的圆曲线的主点及主元素的计算带缓和曲线的圆曲线的主点有直缓点ZH、缓圆点HY、曲中点QZ、圆缓点YH、缓直点HZ 。

带缓和曲线的圆曲线的主元素及计算公式：切线长 T h = q＋(R＋p)·tan(α/2)曲线长 L h = 2l0＋R·(α－2β0)·π/180°外矢距 E h = (R＋p)·sec(α/2)－R切线加长 q = l0/2－l03/(240R2)圆曲线相对切线内移量 p = l02/(24R)切曲差 D h = 2T h －L h式中：α 为线路转向角；β0为缓和曲线角；其中q、p、β0缓和曲线参数。

11.2.3 缓和曲线参数推导dβ = dl/ρ = l/k·dl两边分别积分，得：β= l2/(2k) = l/(2ρ)当ρ = R时，则β =β0β0 = l0/(2R)若选用点为ZH原点，切线方向为X轴，垂直切线的方向为Y轴，建立坐标系，则：dx = dl·cosβ = cos[l2/(2k)]·dldy = dl·sinβ = si n[l2/(2k)]·dl考虑β很小，sinβ和cosβ即sin(l2/(2k))和cos(l2/(2k))可以用级数展开，等式两边分别积分，并把k = R·l0代入，得以曲线长度l为参数的缓和曲线方程式：X = l－l5/(40R2l02)＋……Y = l3/(6Rl0)＋……通常应用上式时，只取前一、二项，即：X = l－l5/(40R2l02)Y = l3/(6Rl0)另外，由图可知，q = X HY－R·sinβ0p = Y HY－R(1－cosβ0)以β0= l0/(2R)代入，并对sin[l0/(2R)]、cos[l0/(2R)]进行级数展开，取前一、二项整理可得：q = l0/2－l03/(240R2)p = l02/(24R)若仍用上述坐标系，对于圆曲线上任意一点i，则i点的坐标X i、Y i可以表示为：Xi = R·sinψi＋qYi = R·(1－cosψi)＋p11.2.4 带缓和曲线的圆曲线的主点桩号计算及检核ZH桩号 = JD桩号－T hHY桩号 = ZH桩号＋l0QZ桩号 = HY桩号＋L/2YH桩号 = QZ桩号＋L/2 = HY桩号＋L = ZH桩号＋l0＋LHZ桩号 = YH桩号＋l0 = ZH桩号＋L hJD桩号 = ZY桩号－T h＋D h（检核）11.2.5 带缓和曲线的圆曲线的主点的测设过程：(1)在JD点安置经纬仪（对中、整平），用盘左瞄准直圆方向，将水平度盘的读数配到0°00′00″，在此方向量取T h，定出ZH点；(2)从JD沿切线方向量取T h－X HY，然后再从此点沿切线垂直方向量取Y HY , 定出HY点；(3)倒转望远镜，转动照准部到度盘读数为α，量取T h，定出HZ点；(4)从JD沿切线方向量取T h－X HY，然后再从此点沿切线垂直方向量取Y HY , 定出YH点；(5)继续转动照准部到度盘读数为（α＋180°）/2，量取E h，定出QZ点。

一、缓和曲线缓和曲线是设置在直线与圆曲线之间或大圆曲线与小圆曲线之间，由较大圆曲线向较小圆曲线过渡的线形,是道路平面线形要素之一。

1．缓和曲线的作用1）便于驾驶员操纵方向盘2）乘客的舒适与稳定，减小离心力变化3）满足超高、加宽缓和段的过渡，利于平稳行车4）与圆曲线配合得当，增加线形美观2．缓和曲线的性质为简便可作两个假定：一是汽车作匀速行驶；二是驾驶员操作方向盘作匀角速转动，即汽车的前轮转向角从直线上的0°均匀地增加到圆曲线上。

S=A2/ρ（A：与汽车有关的参数）ρ=C/sC=A2由上式可以看出，汽车行驶轨迹半径随其行驶距离递减，即轨迹线上任一点的半径与其离开轨迹线起点的距离成反比，此方程即回旋线方程。

3．回旋线基本方程即用回旋线作为缓和曲线的数学模型。

令：ρ=R，l h=s 则 l h=A2/R4．缓和曲线最小长度缓和曲线越长，其缓和效果就越好；但太长的缓和曲线也是没有必要的，因此这会给测设和施工带来不便。

缓和曲线的最小长度应按发挥其作用的要求来确定：1）根据离心加速度变化率求缓和曲线最小长度为了保证乘客的舒适性，就需控制离心力的变化率。

a1=0,a2=v2/ρ,a s=Δa/t≤0.62）依驾驶员操纵方向盘所需时间求缓和曲线长度(t=3s)3）根据超高附加纵坡不宜过陡来确定缓和曲线最小长度超高附加纵坡（即超高渐变率）是指在缓和曲线上设置超高缓和段后，因路基外侧由双向横坡逐渐变成单向超高横坡，所产生的附加纵坡。

发布日期：2012-01-31 作者：李秋生浏览次数：1494）从视觉上应有平顺感的要求计算缓和曲线最小长度缓和曲线的起点和终点的切线角β最好在3°——29°之间，视觉效果好。

《公路工程技术标准》规定：按行车速度来求缓和曲线最小长度，同时考虑行车时间和附加纵坡的要求。

5．直角坐标及要素计算1）回旋线切线角（1）缓和曲线上任意点的切线角缓和曲线上任一点的切线与该缓和曲线起点的切线所成夹角。

缓和曲线与圆曲线比例-概述说明以及解释1.引言1.1 概述缓和曲线与圆曲线比例是交通工程中常用的设计概念。

在道路建设和铁路设计中，缓和曲线和圆曲线被广泛应用于曲线段的设计和布置。

缓和曲线是指在两条直线或两段曲线之间，为了平稳过渡而设置的一段平滑的曲线，而圆曲线则是一种具有特定半径的圆弧曲线。

在道路和铁路的设计中，缓和曲线的作用非常重要。

它能够让车辆或列车在曲线段上平稳地转弯，减少驾驶员或乘客的不适感，并提高行驶安全性。

而圆曲线则通过设置合适的曲率半径，来确保车辆或列车能够在曲线段上稳定地行驶，避免发生侧滑或脱轨等事故。

缓和曲线与圆曲线之间存在着一定的比例关系。

在道路和铁路的设计中，根据不同的交通工具和行驶速度，需要选择合适的缓和曲线和圆曲线比例。

一般情况下，缓和曲线的长度应该大于或等于圆曲线的长度，这样可以确保车辆或列车在曲线段上有充足的转弯距离，减少不必要的加速和减速。

总之，缓和曲线与圆曲线的比例在交通工程中起着重要的作用。

通过恰当地设置和设计缓和曲线和圆曲线，可以提高道路和铁路的行驶安全性和舒适性，确保交通工具能够平稳地通过曲线段。

在实际的工程设计中，需要根据具体的要求和条件来选择合适的缓和曲线与圆曲线的比例。

1.2文章结构文章结构扮演着文章中承上启下的重要角色，它有助于读者理解整篇文章的组成，并为主题提供清晰的框架。

本文将按照以下结构展开讨论：引言、正文和结论。

在引言部分，我们将提供有关缓和曲线和圆曲线比例的一个概述。

我们将解释什么是缓和曲线和圆曲线，并介绍它们在交通设计和工程中的重要性。

此外，我们还将提供关于本文结构和目的的简要描述，以确保读者能够在文章的其他部分中明确了解我们的观点和研究目标。

接下来，我们将进入正文部分，分为两个主要章节：缓和曲线和圆曲线。

在缓和曲线章节中，我们将首先阐述什么是缓和曲线。

我们将解释缓和曲线是一种道路设计中常用的曲线段落，通过渐进地变化半径，从而连接两条具有不同半径的直线或圆曲线。

带缓和曲线放样数据计算①需求：1.缓和曲线常数：缓和曲线切线角β、切垂距m 、内移距p ；2.曲线要素：切线长T 、曲线长L 、外矢距E 、切曲差q ；3.曲线主点里程和坐标：直缓点ZH 、缓圆点HY 、曲中点QZ 、圆缓点YH 、缓直点HZ 。

4.曲线桩点里程和坐标。

②思路：1.已知条件：偏角（转角）：α 曲线半径：R 缓和曲线长：0l 交点JD 里程：DK***+***.*** 三个控制点坐标：JD ：（xjd ，yjd ） QD ：（xqd ，yqd ） ZD ：（xzd ，yzd ）2.计算公式：1）缓和曲线常数（1）缓和曲线切线角β——Rl R l ⋅=⋅=ππβ00901802 （2）切垂距m ——2302402Rl l m -= （3）内移距p ——R l p 2420=2）曲线要素（1）切线长T ：mp R T +⋅+=)2tan()(α（2）曲线长L ：02180)2(l R L +⋅-⋅=πβα（3）外矢距E ：R p R E -+=)2cos(α（4）切曲差q ：L T q -=2 3）计算曲线主要点里程0000)5( 2)4(2)3( )2( )1(l YH HZ l LQZ YH l L HY QZ l ZH HY T JD ZH +=-+=-+=+=-=里程里程里程里程里程里程里程里程里程里程注意：里程直接以米为单位写数值，写成DK***+***.***的形式。

4）切线支距法计算数据根据公式计算，分别求得直缓点ZH 、缓圆点HY 、曲中点QZ 、圆缓点YH 、缓直点HZ 和各桩点的坐标值。

JDQD JD QD ZH i JD QD JD QD ZH i QDJD QD JD JD QD QD JD JD ZH QD JD JD ZH JD QD JD QD QD JD y x Y Y y x X X X X Y Y T Y Y T X X X X Y Y Tl DK ---------+=++=--=⨯+=⨯+=--=+ααααααααcos sin sin cos )arctan(sin cos )arctan(R 已知数据：HY ***.******i i i i 0坐标方位角：坐标方位角：缓圆点第一段：JDQD JD QD ZH i JD QD JD QD ZH i ZH ZH JD QD y x Y Y y x X X Y X ZH p m HY DK HY DK HY ------+=++=++αααααβcos sin sin cos ),( ***.****** ***.****** i i i i 已知数据：圆缓点曲中点第二段：缓圆点ZDJD y x Y Y y x X X T Y Y T X X X X Y Y HZ DK YH ZD JD HZ i ZD JD ZD JD HZ i ZD JD JD HZ ZD JD JD HZ JDZD JDZD ZD JD ---=+-=⨯+=⨯+=--=+------αααααααααcos sin sin cos sin cos )arctan(***.****** i i i i 坐标方位角：缓直点第三段：圆缓点③步骤：1.输入已知参数；2.点击计算。

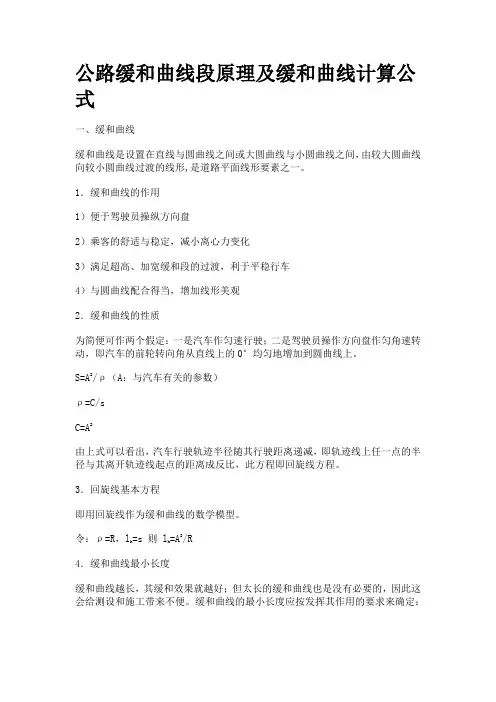

公路缓和曲线段原理及缓和曲线计算公式一、缓和曲线缓和曲线是设置在直线与圆曲线之间或大圆曲线与小圆曲线之间，由较大圆曲线向较小圆曲线过渡的线形,是道路平面线形要素之一。

1．缓和曲线的作用1）便于驾驶员操纵方向盘2）乘客的舒适与稳定，减小离心力变化3）满足超高、加宽缓和段的过渡，利于平稳行车4）与圆曲线配合得当，增加线形美观2．缓和曲线的性质为简便可作两个假定：一是汽车作匀速行驶；二是驾驶员操作方向盘作匀角速转动，即汽车的前轮转向角从直线上的0°均匀地增加到圆曲线上。

S=A2/ρ（A：与汽车有关的参数）ρ=C/sC=A2由上式可以看出，汽车行驶轨迹半径随其行驶距离递减，即轨迹线上任一点的半径与其离开轨迹线起点的距离成反比，此方程即回旋线方程。

3．回旋线基本方程即用回旋线作为缓和曲线的数学模型。

令：ρ=R，l h=s 则 l h=A2/R4．缓和曲线最小长度缓和曲线越长，其缓和效果就越好；但太长的缓和曲线也是没有必要的，因此这会给测设和施工带来不便。

缓和曲线的最小长度应按发挥其作用的要求来确定：1）根据离心加速度变化率求缓和曲线最小长度为了保证乘客的舒适性，就需控制离心力的变化率。

a1=0,a2=v2/ρ,a s=Δa/t≤0.62）依驾驶员操纵方向盘所需时间求缓和曲线长度(t=3s)3）根据超高附加纵坡不宜过陡来确定缓和曲线最小长度超高附加纵坡（即超高渐变率）是指在缓和曲线上设置超高缓和段后，因路基外侧由双向横坡逐渐变成单向超高横坡，所产生的附加纵坡。

4）从视觉上应有平顺感的要求计算缓和曲线最小长度缓和曲线的起点和终点的切线角β最好在3°——29°之间，视觉效果好。

《公路工程技术标准》规定：按行车速度来求缓和曲线最小长度，同时考虑行车时间和附加纵坡的要求。

5．直角坐标及要素计算1）回旋线切线角（1）缓和曲线上任意点的切线角缓和曲线上任一点的切线与该缓和曲线起点的切线所成夹角。

高速公路的线路(缓和曲线)计算公式一、缓和曲线上的点坐标计算已知：①缓和曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：x Z，y Z计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当计算第二缓和曲线上的点坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与计算第一缓和曲线时相反x Z，y Z为点HZ的坐标切线角计算公式：二、圆曲线上的点坐标计算已知：①圆曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：x Z，y Z计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当只知道HZ点的坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与知道ZH点坐标时相反x Z，y Z为点HZ的坐标三、曲线要素计算公式公式中各符号说明：l——任意点到起点的曲线长度（或缓曲上任意点到缓曲起点的长度）l1——第一缓和曲线长度l2——第二缓和曲线长度l0——对应的缓和曲线长度R——圆曲线半径R1——曲线起点处的半径R2——曲线终点处的半径P1——曲线起点处的曲率P2——曲线终点处的曲率α——曲线转角值四、竖曲线上高程计算已知：①第一坡度：i1(上坡为“＋”，下坡为“－”)②第二坡度：i2(上坡为“＋”，下坡为“－”)③变坡点桩号：S Z④变坡点高程：H Z⑤竖曲线的切线长度：T⑥待求点桩号：S计算过程五、超高缓和过渡段的横坡计算已知：如图，第一横坡：i1第二横坡：i2过渡段长度：L待求处离第二横坡点（过渡段终点）的距离：x 求：待求处的横坡：i解：d=x/Li=(i2-i1)(1-3d2+2d3)+i1六、匝道坐标计算已知：①待求点桩号：K②曲线起点桩号：K0③曲线终点桩号：K1④曲线起点坐标：x0，y0⑤曲线起点切线方位角：α0⑥曲线起点处曲率：P0(左转为“－”，右转为“＋”)⑦曲线终点处曲率：P1(左转为“－”，右转为“＋”)求：①线路匝道上点的坐标：x,y ②待求点的切线方位角：αT计算过程：。

铁路曲线要素的测设、计算与精度分析摘要铁路线路平面曲线分为两种类型:一种是圆曲线,主要用于专用线和行车速度不高的线路上,另一种是带有缓和曲线的圆曲线,铁路干线上均用此种曲线。

曲线的五大要素,ZH(直缓点)、HY(缓圆点)、QZ(曲中点)、YH(圆缓点)、HZ(缓直点),是曲线的重要线形特征铁路曲线测设一般分两步进行,先测设曲线主点,然后依据主点详细测设曲线上的任意点。

结合本人的工作经验,就铁路圆曲线和缓和曲线上任一点坐标的计算及法向方位角的计算进行实例解析。

绪论一、工程测量学概述工程测量学是研究各种工程在规划设计、施工建设和运营管理阶段进行的各种测量工作的学科。

工程测量的特点是应用基本的测量理论、方法、技术及仪器设备，结合具体的工程特点采川具有特殊性的施测工绘方法。

它是大地测量学、摄影测量学及普通测量学的理论与方法在程工中的具体应用。

工程建设一般可分为：勘测设计、建设施工、生产运营三个阶段。

勘测设计阶段的测量主要任务是测绘地形图。

测绘地形图是在建立测绘控制网的基础上进行大比例尺地面测图或航空摄影测量。

建设施工阶段的测量主要任务是按照设计要求，在实地准确地标定建筑物或构筑物各部分的平而位置和高程，作为施工安装的依据(简称为标定)；是在建立仁程控制网的基础上，根据工程建设的要求进行的施工几测量。

生产运营阶段的测量主要任务是竣工验收测量和变形监测等测量工作。

工程测量按所服务的工程种类，可分为建筑工程测量、线路工程测量、桥梁与隧道工程测量、矿石工程测量、城市工程测量、水利工程测量等。

此外，还将用于大型设备的高精度定位和变形监测称为高精度工程测量;将摄影测量技术应用于工程建设称为工程摄影测量;而将自动化的全站仪或摄影仪在计算机控制下的测量系统称为三维工业测量。

测量学是研究地球的形状和大小以及确定地而(包含空中、地表、地下和海底)物体的空间位置，井将这些空间位置信息进行处理、存储、管理、应用的科学。

它是测绘学科重要的组成部分，其核心问题是研究如何测定点的空间位置。

公路缓和曲线段原理及缓和曲线计算公式一、缓和曲线缓和曲线是设置在直线与圆曲线之间或大圆曲线与小圆曲线之间，由较大圆曲线向较小圆曲线过渡的线形,是道路平面线形要素之一。

1．缓和曲线的作用1）便于驾驶员操纵方向盘2）乘客的舒适与稳定，减小离心力变化3）满足超高、加宽缓和段的过渡，利于平稳行车4）与圆曲线配合得当，增加线形美观2．缓和曲线的性质为简便可作两个假定：一是汽车作匀速行驶；二是驾驶员操作方向盘作匀角速转动，即汽车的前轮转向角从直线上的0°均匀地增加到圆曲线上。

S=A2/ρ（A：与汽车有关的参数）ρ=C/sC=A2由上式可以看出，汽车行驶轨迹半径随其行驶距离递减，即轨迹线上任一点的半径与其离开轨迹线起点的距离成反比，此方程即回旋线方程。

3．回旋线基本方程即用回旋线作为缓和曲线的数学模型。

令：ρ=R，lh =s 则 lh=A2/R4．缓和曲线最小长度缓和曲线越长，其缓和效果就越好；但太长的缓和曲线也是没有必要的，因此这会给测设和施工带来不便。

缓和曲线的最小长度应按发挥其作用的要求来确定：1）根据离心加速度变化率求缓和曲线最小长度为了保证乘客的舒适性，就需控制离心力的变化率。

a1=0,a2=v2/ρ,as=Δa/t≤0.62）依驾驶员操纵方向盘所需时间求缓和曲线长度(t=3s)3）根据超高附加纵坡不宜过陡来确定缓和曲线最小长度超高附加纵坡（即超高渐变率）是指在缓和曲线上设置超高缓和段后，因路基外侧由双向横坡逐渐变成单向超高横坡，所产生的附加纵坡。

4）从视觉上应有平顺感的要求计算缓和曲线最小长度缓和曲线的起点和终点的切线角β最好在3°——29°之间，视觉效果好。

《公路工程技术标准》规定：按行车速度来求缓和曲线最小长度，同时考虑行车时间和附加纵坡的要求。

5．直角坐标及要素计算1）回旋线切线角（1）缓和曲线上任意点的切线角缓和曲线上任一点的切线与该缓和曲线起点的切线所成夹角。

铁路曲线要素总结引言铁路曲线是指铁路线路中的曲线段，它们是为了适应地理环境和保证行车的安全而设置的。

在铁路规划和设计过程中，曲线作为重要的要素之一，需要合理设置和设计。

本文将总结铁路曲线的要素，包括曲线的类型、曲线的要素和曲线的设计原则。

一、曲线的类型铁路曲线根据曲线的半径和曲线的形状可以分为以下几种类型：1.短曲线：半径较小的曲线，用来连接两个相对位置较近的直线段。

2.中曲线：半径适中的曲线，用于连接中等距离的直线段。

3.长曲线：半径较大的曲线，用来连接两个相对位置较远的直线段。

除了根据半径来划分，曲线还可以根据形状来划分：1.平面曲线：曲线位于同一平面上，形状为圆弧。

2.过渡曲线：用来平滑地连接两个直线段之间的曲线，形状为缓和曲线。

3.过渡过曲线：用来连接两个不同半径的曲线，形状为复合曲线。

二、曲线的要素在铁路曲线的设计过程中，需要考虑以下几个要素：1.半径：曲线的半径决定了曲线的形状和曲线的占地面积。

根据列车的速度和行车安全的要求，选择合适的曲线半径非常重要。

2.超高：超高是指曲线内的轨道凸出部分相对于曲线外的轨道的高度差。

超高的大小影响列车通过曲线时的舒适性和行车的平稳性。

3.过渡曲线长度：过渡曲线的长度决定了列车在转弯时的减速和加速过程。

合理的过渡曲线长度可以减小列车的震动和噪音，提高行车的舒适性。

4.轨距：轨距是指铁轨之间的距离，它决定了列车在曲线上的行车稳定性和安全性。

5.轨道超高：轨道超高是指曲线内的轨道比曲线外的轨道略高的高度差。

合理的轨道超高可以提高列车通过曲线的平稳性和安全性。

三、曲线的设计原则在铁路曲线的设计过程中，需要遵循以下原则：1.安全原则：曲线的设计应满足列车行车安全的要求，例如保证列车行驶时不会因过大的超高或过渡曲线不合理而产生危险。

2.舒适性原则：曲线的设计应考虑列车乘客的舒适感，避免过大的超高和过渡曲线长度过短导致的不适。

3.经济性原则：曲线的设计应尽量减少占地面积和工程造价，同时满足行车安全和舒适性的要求。

速公路的一些线路坐标、高程计算公式(缓和曲线、竖曲线、圆曲线、匝道) 一、缓和曲线上的点坐标计算已知：①缓和曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：xZ ，yZ计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当计算第二缓和曲线上的点坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与计算第一缓和曲线时相反x Z ，yZ为点HZ的坐标切线角计算公式：二、圆曲线上的点坐标计算已知：①圆曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：xZ ，yZ计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当只知道HZ点的坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与知道ZH点坐标时相反x Z ，yZ为点HZ的坐标三、曲线要素计算公式公式中各符号说明：l——任意点到起点的曲线长度（或缓曲上任意点到缓曲起点的长度）l1——第一缓和曲线长度l2——第二缓和曲线长度l——对应的缓和曲线长度R——圆曲线半径R1——曲线起点处的半径R 2——曲线终点处的半径P——曲线起点处的曲率1——曲线终点处的曲率P2α——曲线转角值四、竖曲线上高程计算已知：①第一坡度：i(上坡为“＋”，下坡为“－”)1(上坡为“＋”，下坡为“－”)②第二坡度：i2③变坡点桩号：SZ④变坡点高程：HZ⑤竖曲线的切线长度：T⑥待求点桩号：S计算过程：五、超高缓和过渡段的横坡计算已知：如图，第一横坡：i1第二横坡：i2过渡段长度：L待求处离第二横坡点（过渡段终点）的距离：x 求：待求处的横坡：i解：d=x/Li=(i2-i1)(1-3d2+2d3)+i1六、匝道坐标计算已知：①待求点桩号：K②曲线起点桩号：K③曲线终点桩号：K1④曲线起点坐标：x0，y⑤曲线起点切线方位角：α⑥曲线起点处曲率：P(左转为“－”，右转为“＋”)⑦曲线终点处曲率：P(左转为“－”，右转为“＋”)1求：①线路匝道上点的坐标：x,y②待求点的切线方位角：αT计算过程：注：sgn(x)函数是取符号函数，当x<0时sgn(x)=-1，当x>0时sgn(x)=1，当x=0时sgn(x)=0。

公路缓和曲线段原理及缓和曲线计算公式一、缓和曲线缓和曲线是设置在直线与圆曲线之间或大圆曲线与小圆曲线之间，由较大圆曲线向较小圆曲线过渡的线形,是道路平面线形要素之一。

1．缓和曲线的作用1）便于驾驶员操纵方向盘2）乘客的舒适与稳定，减小离心力变化3）满足超高、加宽缓和段的过渡，利于平稳行车4）与圆曲线配合得当，增加线形美观2．缓和曲线的性质为简便可作两个假定：一是汽车作匀速行驶；二是驾驶员操作方向盘作匀角速转动，即汽车的前轮转向角从直线上的0°均匀地增加到圆曲线上。

S=A2/ρ（A：与汽车有关的参数）ρ=C/sC=A2由上式可以看出，汽车行驶轨迹半径随其行驶距离递减，即轨迹线上任一点的半径与其离开轨迹线起点的距离成反比，此方程即回旋线方程。

3．回旋线基本方程即用回旋线作为缓和曲线的数学模型。

令：ρ=R，l h=s 则 l h=A2/R4．缓和曲线最小长度缓和曲线越长，其缓和效果就越好；但太长的缓和曲线也是没有必要的，因此这会给测设和施工带来不便。

缓和曲线的最小长度应按发挥其作用的要求来确定：1）根据离心加速度变化率求缓和曲线最小长度为了保证乘客的舒适性，就需控制离心力的变化率。

a1=0,a2=v2/ρ,a s=Δa/t≤0.62）依驾驶员操纵方向盘所需时间求缓和曲线长度(t=3s)3）根据超高附加纵坡不宜过陡来确定缓和曲线最小长度超高附加纵坡（即超高渐变率）是指在缓和曲线上设置超高缓和段后，因路基外侧由双向横坡逐渐变成单向超高横坡，所产生的附加纵坡。

4）从视觉上应有平顺感的要求计算缓和曲线最小长度缓和曲线的起点和终点的切线角β最好在3°——29°之间，视觉效果好。

《公路工程技术标准》规定：按行车速度来求缓和曲线最小长度，同时考虑行车时间和附加纵坡的要求。

5．直角坐标及要素计算1）回旋线切线角（1）缓和曲线上任意点的切线角缓和曲线上任一点的切线与该缓和曲线起点的切线所成夹角。

道路曲线要素表是指在道路工程中，用于描述道路曲线的技术指标和参数的表格。

以下是道路曲线要素表中常见的要素：
1. 半径：道路曲线的半径是指曲线两端点到圆心的距离，通常用米为单位表示。

2. 圆弧长：道路曲线的圆弧长是指曲线所围成的圆的周长，通常用米为单位表示。

3. 切线长：道路曲线的切线长是指曲线上两点间的直线距离，通常用米为单位表示。

4. 外距：道路曲线的外距是指曲线外侧到曲线内侧的距离，通常用米为单位表示。

5. 切曲差：道路曲线的切曲差是指曲线的曲率与外距的比值，通常用米/千米为单位表示。

6. 缓和曲线：道路曲线的缓和曲线是指曲线上的一段曲线，用于减缓车辆的速度和转向。

7. 转角：道路曲线的转角是指曲线的方向变化，通常用度为单位表示。

8. 曲率：道路曲线的曲率是指曲线的弯曲程度，通常用弧度为单位表示。

以上是道路曲线要素表中常见的要素，不同的道路工程项目可能会有不同的要求和标准，需要根据实际情况进行调整和制定。

一、缓和曲线上的点坐标计算已知：①缓和曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：x Z，y Z计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当计算第二缓和曲线上的点坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与计算第一缓和曲线时相反x Z，y Z为点HZ的坐标切线角计算公式：二、圆曲线上的点坐标计算已知：①圆曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：x Z，y Z计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当只知道HZ点的坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与知道ZH点坐标时相反x Z，y Z为点HZ的坐标三、曲线要素计算公式公式中各符号说明：l——任意点到起点的曲线长度（或缓曲上任意点到缓曲起点的长度）l1——第一缓和曲线长度l2——第二缓和曲线长度l0——对应的缓和曲线长度R——圆曲线半径R1——曲线起点处的半径R2——曲线终点处的半径P1——曲线起点处的曲率P2——曲线终点处的曲率α——曲线转角值四、竖曲线上高程计算已知：①第一坡度：i1(上坡为“＋”，下坡为“－”)②第二坡度：i2(上坡为“＋”，下坡为“－”)③变坡点桩号：S Z④变坡点高程：H Z⑤竖曲线的切线长度：T⑥待求点桩号：S计算过程：五、超高缓和过渡段的横坡计算已知：如图，第一横坡：i1第二横坡：i2过渡段长度：L待求处离第二横坡点（过渡段终点）的距离：x 求：待求处的横坡：i解：d=x/Li=(i2-i1)(1-3d2+2d3)+i1六、匝道坐标计算已知：①待求点桩号：K②曲线起点桩号：K0③曲线终点桩号：K1④曲线起点坐标：x0，y0⑤曲线起点切线方位角：α0⑥曲线起点处曲率：P0(左转为“－”，右转为“＋”)⑦曲线终点处曲率：P1(左转为“－”，右转为“＋”)求：①线路匝道上点的坐标：x,y②待求点的切线方位角：αT计算过程：。
