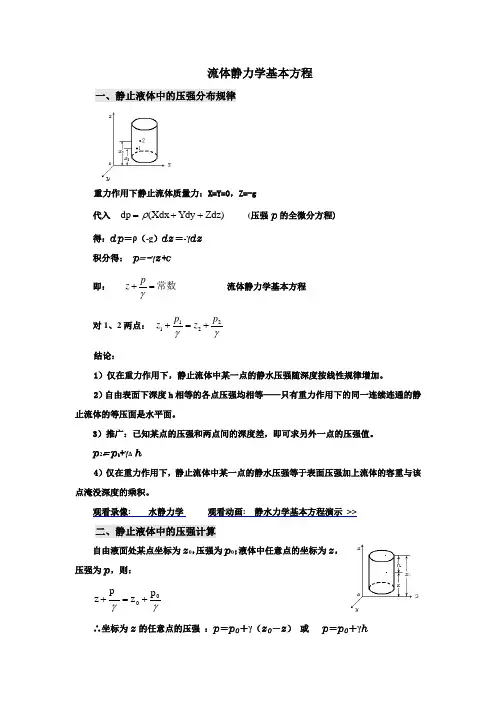

第二章流体静力学基本方程

流体静力学基本方程一、静止液体中的压强分布规律重力作用下静止流体质量力：X=Y=0，Z=-g代入 Zdz)Ydy (Xdx dp ++=ρ (压强p 的全微分方程)得：dp ＝ρ（-g ）dz ＝-γdz积分得： p=-γz +c即： 常数=+γpz 流体静力学基本方程对1、2两点： γγ2211p z p z +=+结论： 1）仅在重力作用下，静止流体中某一点的静水压强随深度按线性规律增加。

2）自由表面下深度h 相等的各点压强均相等——只有重力作用下的同一连续连通的静止流体的等压面是水平面。

3）推广：已知某点的压强和两点间的深度差，即可求另外一点的压强值。

p 2=p 1+γΔh4）仅在重力作用下，静止流体中某一点的静水压强等于表面压强加上流体的容重与该点淹没深度的乘积。

观看录像: 水静力学 观看动画: 静水力学基本方程演示 >>二、静止液体中的压强计算自由液面处某点坐标为z 0，压强为p 0；液体中任意点的坐标为z ，压强为p ，则：γγ00p z pz +=+∴坐标为z 的任意点的压强 ：p ＝p 0＋γ（z 0－z ） 或 p ＝p 0＋γh三、静止液体中的等压面静止液体中质量力――重力，等压面垂直于质量力，∴静止液体中的等压面必为水平面算一算：1. 如图所示的密闭容器中，液面压强p 0＝9.8kPa ，A 点压强为49kPa ，则B 点压强为39.2kPa ,在液面下的深度为3m 。

四、绝对压强、相对压强和真空度的概念1.绝对压强（absolute pressure ）：是以绝对真空状态下的压强（绝对零压强）为起点基准计量的压强。

一般 p ＝p a +γh2. 相对压强（relative pressure ）：又称“表压强”，是以当时当地大气压强为起点而计算的压强。

可“＋”可“– ”，也可为“0”。

p '＝p-p a3.真空度（Vacuum ）：指某点绝对压强小于一个大气压p a 时，其小于大气压强p a 的数值。

图卜2流体静力学皐木方程式的推导(3) 作用于整个液柱的重力 GG = JgA(Z i -Z 2)(N) 0由于液柱处于静止状态，在垂直方向上的三个作用力的合力为零，即 ：p i A+ ：?gA(Z i -Z 2) - — p 2 A = 0令：h= (Z i -Z 2) 整理得： p 2 = p i +「gh若将液柱上端取在液面，并设液面上方的压强为p o ； 则:p 0 = p i + ：'gh上式均称为流体静力学基本方程式，它表明了静止流体内部压力变化的规律。

即:静止流体内部某一点的压强等于作用在其上方的压强加上液柱的重力压强。

2、 静力学基本方程的讨论：(1) 在静止的液体中，液体任一点的压力与液体密度和其深度有关。

(2) 在静止的、连续的同一液体内，处于同一水平面上各点的压力均相等。

(3) 当液体上方的压力有变化时，液体内部各点的压力也发生同样大小的变化。

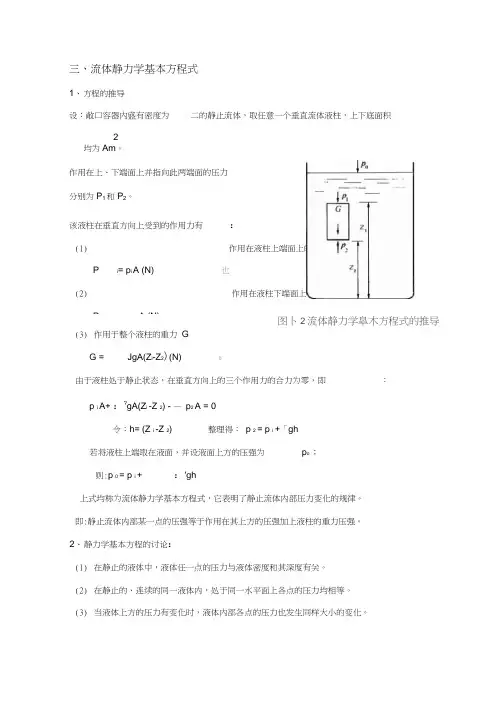

三、流体静力学基本方程式1、 方程的推导设：敞口容器内盛有密度为 二的静止流体，取任意一个垂直流体液柱，上下底面积2均为Am 。

作用在上、下端面上并指向此两端面的压力分别为P 1和P 2。

该液柱在垂直方向上受到的作用力有： (1) 作用在液柱上端面上的总压力 P iPi = p i A (N) 也 (2) 作用在液柱下端面上的总压力 P 2P = p A (N)压强差的也大小可利用一定高度的液体柱来表示。

p P (5) 整理得：z 1g1二z 2g 也为静力学基本方程P g (6) 方程是以不可压缩流体推导出来的，对于可压缩性的气体，只适用于压强变 化不大的情况。

3、静力学基本方程的应用(1)测量流体的压差或压力①U 管压差计U 管压差计的结构如图。

对指示液的要求：指示液要与被测流体不互溶，不起 A化学作用，且其密度：7指应大于被测流体的密度：、。

通常采用的指示液有：水、油、四氯化碳或汞等。

I测压差：设流体作用在两支管口的压力为 p 1和P 2，且P i > P 2 , A-B 截面为等压面 即：P A 二P B 根据流体静力学基本方程式分别对 U 管左侧和U 管右侧进行计算整理得： P i - P 2 =：〔'指一'Rg讨论： (a )压差(p i -P 2)只与指示液的读数 R 及指示液冋被测流体的密度差有关。

流体流动流体特性→流体静力学→流体动力学→流体的管内流动gΔZ+Δu2/2+Δp/ρ=W e-∑h f静压能：p/ρ，J/kg静压头：p/(ρg)，m流体密度：ρ，kg/m3 ,不可压缩流体与可压缩流体压强差：Δp，Pa, mmHg,表压强，绝对压强，大气压强，真空度流体静力学基本方程：gΔz+Δp/ρ=0或p1/ρ+gZ1=p1/ρ+gZ1或p=p A+hρg应用：U型压差计gΔZ+Δu2/2+Δp/ρ=W e-∑h f位能：gZ，J/kg位头：Z，m截面的选择基准面的选定gΔz+Δu2/2+Δp/ρ=W e-∑h f动能：u2/2，J/kg动压头(速度头)：u2/(2g)，m流速：u, m/s当两截面积相差很大时，大截面上(贮液槽)u≈0流体在圆管内连续定态流动：u2=u1(d1/d2)2体积流速：q v, m3/s q v=uA质量流速：q m, kg/s q m=q vρ=uAρ流速测定：变压差(定截面)流量计：测速管/孔板/文丘里u=C(2Δp/ρ)1/2=C[2R(ρA-ρ)g/ρ]1/2孔板C=0.6-0.7；测速管/文丘里C=0.98-1.0变截面(定压差)流量计：转子流量计gΔZ+Δu2/2+Δp/ρ=W e-∑h f管路总阻力：∑h f=h f+h f’，J/kg；总压头损失：H f=∑h f/g，m对静止流体或理想流体：∑h f=0直管阻力：h f=λ.L/d.u2/2局部阻力：h f’=ζu2/2 (阻力系数法)或h f’=λ.L e /d.u2/2 (当量长度法)(进口：ζ=0.5；出口：ζ=1)雷诺准数：Re=duρ/μ, 流型判断管内层流：Re≤2000ur=Δp f/(4μL).(R2-r2), u=u max/2；λ=64/Re管内湍流：Re>2000λ=0.3164/Re0.25 (光滑管)λ=f(Re,ε/d)(粗糙管)牛顿黏性定律：τ=μ(du/dy)当量直径：d e=4流通面积/润湿周边长度gΔZ+Δu2/2+Δp/ρ=W e-∑h f有效功(净功)：W e，J/kg；有效压头：H e=W e/g，m有效功率：P e=W e q m,W功率：P=P e/η非均相混合物分离及固体流态化非均相混合物(颗粒相+连续相)→相对运动(沉降/过滤)→分离颗粒相+连续相→固体流态化→混合沉降沉降(球形颗粒)：连续相：气体/液体颗粒受力：（重力/离心）场力-浮力-阻力=ma沉降速率重力沉降离心沉降ζ=f(Re t,υs)，Re t=du tρ/μ<10-4-1(层流区),ζ=24/ Ret离心分离因数沉降设备设计沉降条件：θ≥θt重力沉降：降尘室离心沉降：旋风分离器生产能力qv=blu t q v=hBu i(q v与高度无关)n层沉降室q v=(n+1)blu t过滤（滤饼过滤）恒压滤饼过滤(忽略过滤介质阻力)K过滤常数：K=2k(Δp)1-s, m2/s；*K取决于物料特性与过滤压差;单位过滤面积所得的滤液体积q=V/A，m3/m2；单位过滤面积所得的当量滤液体积q e=V e/A，m3/m2；s-滤饼的压缩性指数每得1m3滤液时的滤饼体积υ(1m3滤饼/1m3滤液)体积为V W的洗水所需时间θW = V W/(dV/dθ)W过滤机的生产能力(单位时间获得的滤液体积)间歇式连续式Q=V/T=V/(θ+θW+θD)若V e可忽略转筒表面浸没度ψ=浸没角度/3600转筒转速为n-- r/min，过滤时间θ=60 ψ/n传热传热方式及定律热传导：傅立叶定律对流：牛顿冷却定律辐射；斯蒂芬-波耳兹曼定律：E b=σ0T4=C0(T/100)4传热基本方程Q=KS△t m换热器的热负荷用热焓用等压比热容用潜热两平行灰体板间的辐射传热速度Q1-2Q1-2=C1-2S[(T1/100)4-(T2/100)4对流和辐射联合传热总散热速率：Q=Q c+Q R=αTS w(t w-t b)αT=αc+αR恒温传热△t m=T-t变温传热：平均温差*逆流和并流错流和折流温差校正系数=f(P,R)传热单元数法计算确定C min→NTU,C R→ε→由冷热流体进口温度和ε→冷热出口温度传热表面积S=Q/(K△t m)热传导和对流联合传热总传热系数R so,R si垢阻；壁阻对流传热系数αi,αo流体有相变时的对流传热系数层流膜状冷凝时：努塞尔特方程湍流液膜冷凝时：水平管外液膜冷凝时：液体沸腾传热系数：罗森奥公式：α=(Q/S)/Δt蒸发蒸发器的热负荷Q，kJ/hQ=D(H-h c)=WH’+(F-W)h1-Fh c+Q L冷凝水在饱和温度下排出Q=Dr=WH’+(F-W)h1-Fh0+Q L溶液稀释热可忽略D=[Wr’ +Fc0(t1–t0)+Q L]/rr’=(H’-c W t1)近似可作为水在沸点t1的汽化热。

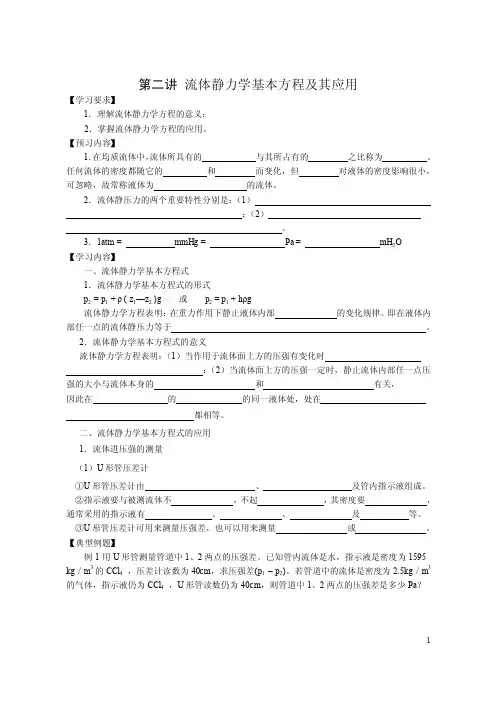

第二讲流体静力学基本方程及其应用【学习要求】1．理解流体静力学方程的意义；2．掌握流体静力学方程的应用。

【预习内容】1．在均质流体中，流体所具有的与其所占有的之比称为。

任何流体的密度都随它的和而变化，但对液体的密度影响很小，可忽略，故常称液体为的流体。

2．流体静压力的两个重要特性分别是：（1）；（2）。

3．1atm = mmHg = Pa = mH2O【学习内容】一、流体静力学基本方程式1．流体静力学基本方程式的形式p2 = p1+ ρ ( z1—z2 )g 或p2 = p1+ hρg流体静力学方程表明：在重力作用下静止液体内部的变化规律。

即在液体内部任一点的流体静压力等于。

2．流体静力学基本方程式的意义流体静力学方程表明：（1）当作用于流体面上方的压强有变化时；（2）当流体面上方的压强一定时，静止流体内部任一点压强的大小与流体本身的和有关，因此在的的同一液体处，处在都相等。

二、流体静力学基本方程式的应用1．流体进压强的测量（1）U形管压差计①U形管压差计由、及管内指示液组成。

②指示液要与被测流体不，不起，其密度要，通常采用的指示液有、、及等。

③U形管压差计可用来测量压强差，也可以用来测量或。

【典型例题】例1用U形管测量管道中1、2两点的压强差。

已知管内流体是水，指示液是密度为1595 kg／m3的CCl4，压差计读数为40cm，求压强差(p1– p2)。

若管道中的流体是密度为2.5kg／m3的气体，指示液仍为CCl4，U形管读数仍为40cm，则管道中1、2两点的压强差是多少Pa？【例2】某蒸汽锅炉用本题附图中串联的汞-水U形管压差计以测量液面上方的蒸气压。

已知汞液面与基准面的垂直距离分别为h1 = 2.3 m，h2 = 1.2 m,h3 = 2.5 m,h4 = 1.4m,两U形管间的连接管内充满了水。

锅炉中水面与基准面的垂直距离h5 = 3.0m，大气压强p a = 99kPa。

试求锅炉上方水蒸汽的压强p0为若干（Pa）？【随堂练习】1．大气压强为750mmHg时，水面下20m深处水的绝对压强为多少Pa？2．水平导管上的两点接一盛有水银的U形管压差计（如图所示），压差计读数为26mmHg。

工程流体力学第二章题库一、名词解释1、流体静力学基本方程及适用条件z+p／ρg=c适用于不可压缩重力流体平衡状态。

2、总势能p／ρg单位重力作用下流体的压强势能，位势能和压强势能之和称为总势能。

3、流体静力学基本方程的物理意义：当连续不可压缩的重力流体处于平衡状态时，在流体中的任意点上，单位重力下流体的总势能为常数。

4、流体静力学基本方程的几何意义：不可压缩的重力流体处于平衡状态时，静水头线或者计示静水头线为平行于基准面的水平线。

5、流体静压强的传递现象（帕斯卡原理）均值不可压缩的重力流体处于平衡状态时，自由液面上的压强p0对内部任意点上的影响是同样的，即施加于自由液面的压强，将以同样的大小传递到液体内部任意点上。

6、绝对压强以绝对真空为基准度量的压强称为绝对压强，用p表示。

7、计示压强以大气压为基准度量的压强称为计示压强或相对压强，用p a表示。

8、真空状态和真空当被测流体的绝对压强低于大气压时，测得的计示压强为负值，此时，称该流体处于真空状态。

负的表压强称为真空，用p v表示。

9、静压强：当流体处于平衡或相对平衡状态时，作用在流体上的应力只有法向应力而没有切向应力，此时，流体作用面上负的法向应力就是静压强p，即：错误！未找到引用源。

10、浮体：流体力学中将部分沉浸在液体中的物体称为浮体。

11、潜体：全部沉浸在液体中的物体称为潜体。

12、沉体：沉入液体底部固体表面的物体称为沉体。

二、简答题1、写出流体静力学基本方程的几种表达式。

说明流体静力学基本方程的适用范围以及物理意义、几何意义。

z+p／ρg=c z1+p1/ρg=z2+p2/ρg适用范围：适用于不可压缩重力流体平衡状态。

物理意义：当连续不可压缩的重力流体处于平衡状态时，在流体中的任意点上，单位重力下流体的总势能为常数。

几何意义：不可压缩的重力流体处于平衡状态时，静水头线或者计示静水头线为平行于基准面的水平线。

2、什么是绝对压强、计示压强和真空？他们之间有什么关系？绝对压强：以绝对真空为基准度量的压强称为绝对压强，用p表示。
