矩阵位移法

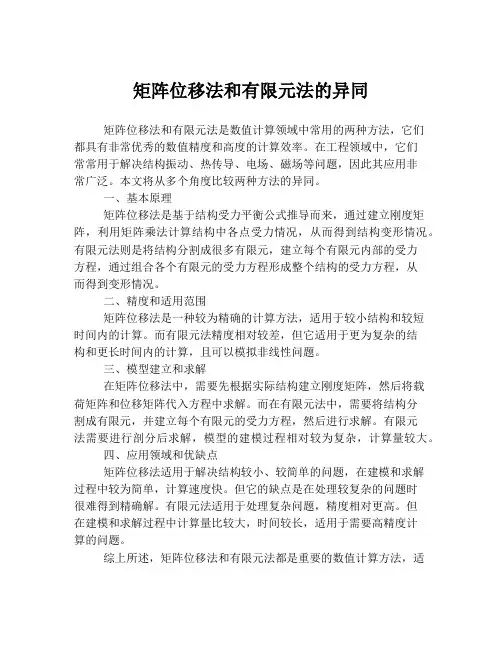

矩阵位移法和有限元法的异同矩阵位移法和有限元法是数值计算领域中常用的两种方法，它们都具有非常优秀的数值精度和高度的计算效率。

在工程领域中，它们常常用于解决结构振动、热传导、电场、磁场等问题，因此其应用非常广泛。

本文将从多个角度比较两种方法的异同。

一、基本原理矩阵位移法是基于结构受力平衡公式推导而来，通过建立刚度矩阵，利用矩阵乘法计算结构中各点受力情况，从而得到结构变形情况。

有限元法则是将结构分割成很多有限元，建立每个有限元内部的受力方程，通过组合各个有限元的受力方程形成整个结构的受力方程，从而得到变形情况。

二、精度和适用范围矩阵位移法是一种较为精确的计算方法，适用于较小结构和较短时间内的计算。

而有限元法精度相对较差，但它适用于更为复杂的结构和更长时间内的计算，且可以模拟非线性问题。

三、模型建立和求解在矩阵位移法中，需要先根据实际结构建立刚度矩阵，然后将载荷矩阵和位移矩阵代入方程中求解。

而在有限元法中，需要将结构分割成有限元，并建立每个有限元的受力方程，然后进行求解。

有限元法需要进行剖分后求解，模型的建模过程相对较为复杂，计算量较大。

四、应用领域和优缺点矩阵位移法适用于解决结构较小、较简单的问题，在建模和求解过程中较为简单，计算速度快。

但它的缺点是在处理较复杂的问题时很难得到精确解。

有限元法适用于处理复杂问题，精度相对更高。

但在建模和求解过程中计算量比较大，时间较长，适用于需要高精度计算的问题。

综上所述，矩阵位移法和有限元法都是重要的数值计算方法，适用于不同的领域。

在遇到具体问题时，需要根据问题的特点选择合适的数值计算方法，从而得到更好的计算效果。

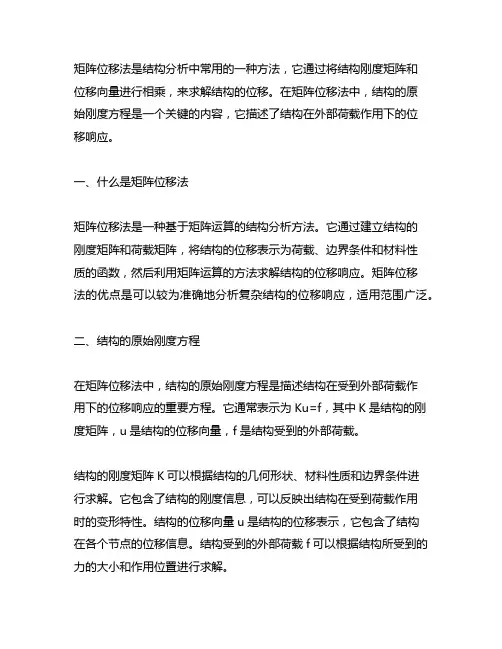

矩阵位移法是结构分析中常用的一种方法，它通过将结构刚度矩阵和位移向量进行相乘，来求解结构的位移。

在矩阵位移法中，结构的原始刚度方程是一个关键的内容，它描述了结构在外部荷载作用下的位移响应。

一、什么是矩阵位移法矩阵位移法是一种基于矩阵运算的结构分析方法。

它通过建立结构的刚度矩阵和荷载矩阵，将结构的位移表示为荷载、边界条件和材料性质的函数，然后利用矩阵运算的方法求解结构的位移响应。

矩阵位移法的优点是可以较为准确地分析复杂结构的位移响应，适用范围广泛。

二、结构的原始刚度方程在矩阵位移法中，结构的原始刚度方程是描述结构在受到外部荷载作用下的位移响应的重要方程。

它通常表示为Ku=f，其中K是结构的刚度矩阵，u是结构的位移向量，f是结构受到的外部荷载。

结构的刚度矩阵K可以根据结构的几何形状、材料性质和边界条件进行求解。

它包含了结构的刚度信息，可以反映出结构在受到荷载作用时的变形特性。

结构的位移向量u是结构的位移表示，它包含了结构在各个节点的位移信息。

结构受到的外部荷载f可以根据结构所受到的力的大小和作用位置进行求解。

三、矩阵位移法的求解步骤在使用矩阵位移法求解结构的位移响应时，一般可以按照以下步骤进行：1.建立结构的刚度矩阵和荷载矩阵需要根据结构的几何形状、材料性质和边界条件建立结构的刚度矩阵K和荷载矩阵f。

在建立刚度矩阵和荷载矩阵时，需要考虑结构的整体刚度特性和外部荷载的作用情况，确保建立的矩阵能够准确地描述结构的位移响应。

2.确定结构的边界条件和荷载接下来，需要确定结构的边界条件和受到的外部荷载。

结构的边界条件包括固定节点的位移约束和受固定支撑等信息，外部荷载包括施加在结构上的力和力矩等。

3.求解结构的位移响应利用已建立的刚度矩阵和荷载矩阵，结合结构的边界条件和受到的外部荷载，可以通过矩阵运算的方法求解结构的位移响应。

具体的求解方法包括直接求解、迭代法和分解法等，根据实际情况选择合适的方法进行求解。

4.分析结构的位移响应根据求解得到的结构位移向量u，可以分析结构在受到外部荷载作用时的位移响应情况。

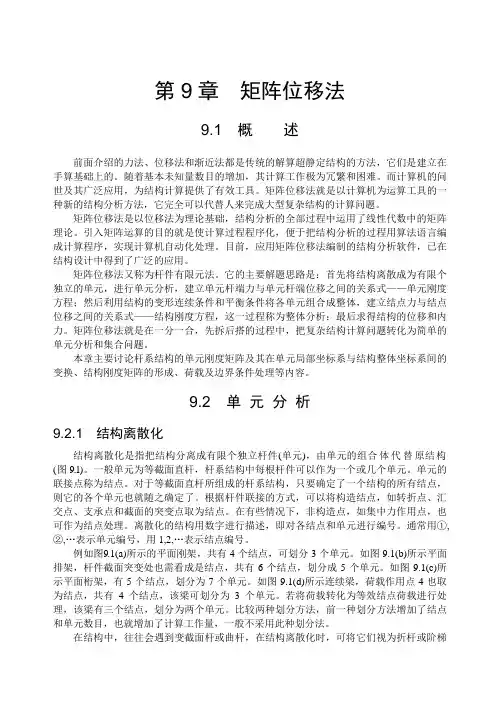

第9章矩阵位移法9.1 概述前面介绍的力法、位移法和渐近法都是传统的解算超静定结构的方法，它们是建立在手算基础上的。

随着基本未知量数目的增加，其计算工作极为冗繁和困难。

而计算机的问世及其广泛应用，为结构计算提供了有效工具。

矩阵位移法就是以计算机为运算工具的一种新的结构分析方法，它完全可以代替人来完成大型复杂结构的计算问题。

矩阵位移法是以位移法为理论基础，结构分析的全部过程中运用了线性代数中的矩阵理论。

引入矩阵运算的目的就是使计算过程程序化，便于把结构分析的过程用算法语言编成计算程序，实现计算机自动化处理。

目前，应用矩阵位移法编制的结构分析软件，已在结构设计中得到了广泛的应用。

矩阵位移法又称为杆件有限元法。

它的主要解题思路是：首先将结构离散成为有限个独立的单元，进行单元分析，建立单元杆端力与单元杆端位移之间的关系式——单元刚度方程；然后利用结构的变形连续条件和平衡条件将各单元组合成整体，建立结点力与结点位移之间的关系式——结构刚度方程，这一过程称为整体分析；最后求得结构的位移和内力。

矩阵位移法就是在一分一合，先拆后搭的过程中，把复杂结构计算问题转化为简单的单元分析和集合问题。

本章主要讨论杆系结构的单元刚度矩阵及其在单元局部坐标系与结构整体坐标系间的变换、结构刚度矩阵的形成、荷载及边界条件处理等内容。

9.2 单元分析9.2.1 结构离散化结构离散化是指把结构分离成有限个独立杆件(单元)，由单元的组合体代替原结构(图9.1)。

一般单元为等截面直杆，杆系结构中每根杆件可以作为一个或几个单元。

单元的联接点称为结点。

对于等截面直杆所组成的杆系结构，只要确定了一个结构的所有结点，则它的各个单元也就随之确定了。

根据杆件联接的方式，可以将构造结点，如转折点、汇交点、支承点和截面的突变点取为结点。

在有些情况下，非构造点，如集中力作用点，也可作为结点处理。

离散化的结构用数字进行描述，即对各结点和单元进行编号。

通常用①,②,…表示单元编号，用1,2,…表示结点编号。

《结构力学》第十章矩阵位移法矩阵位移法是结构力学中的一种重要分析方法，通过将结构的受力分析转化为矩阵运算，可以有效地求解复杂结构的位移和应力分布。

本文将分为四个部分来介绍矩阵位移法的基本原理和应用。

第一部分将介绍矩阵位移法的基本原理。

矩阵位移法基于结构的受力平衡方程和变形条件，建立了适用于不同类型结构的一般形式的位移函数。

通过对这些位移函数进行适当组合，可以得到一个较为简化的位移矩阵方程。

这个方程可以通过矩阵运算求解，从而得到结构的位移和应力分布。

第二部分将介绍矩阵位移法的应用。

矩阵位移法可以用于求解各种类型的结构，包括梁、柱、框架等。

具体应用时，首先需要确定结构的边界条件和受力情况，然后根据结构的几何形状和材料性质，建立相应的位移函数。

之后，将位移函数按照一定的规则组合起来，建立一个位移矩阵方程。

通过解这个方程，可以得到结构的位移和应力分布。

第三部分将介绍矩阵位移法的优点。

相比于传统的力方法，矩阵位移法具有计算简单、准确性高、适用范围广等优点。

这是因为矩阵位移法可以通过矩阵运算将结构的受力分析转化为代数运算，减少了繁琐的计算过程，并且可以应用于各种不规则结构。

第四部分将介绍矩阵位移法的局限性。

矩阵位移法虽然具有很多优点，但也有一些限制。

首先，矩阵位移法对结构的刚度矩阵的求取较为复杂，需要通过精确和谐振数法等途径进行求解。

其次，矩阵位移法不能用于解决非线性和动力问题。

总结起来，矩阵位移法是一种重要的结构力学分析方法，通过将结构的受力分析转化为矩阵运算，可以有效地求解复杂结构的位移和应力分布。

它具有计算简单、准确性高、适用范围广等优点，但也有一些局限性。

因此，在实际应用中需要根据具体情况选择合适的方法。

同时，矩阵位移法的进一步研究和发展也是一个非常重要的方向。

矩阵位移法
矩阵位移法是一种用于解决多项式方程组的数学方法。

它利用行和列变化将原系数矩阵转换成一个三角矩阵。

然后，从底端开始一行行解对角线的方程，最终求出未知数的值，解决多项式方程组。

矩阵位移法的基本步骤如下：
1.将系数矩阵进行行变换和列变换，转换成三角矩阵。

2.从最下面的方程开始，先求解最后一个未知数。

3.从次下面的方程开始，根据前面的结果一行行解出剩余未知数。

矩阵位移法比较容易理解和应用，可以有效地解决多项式方程组，但也存在一些缺点，比如容易出现几何错误，计算精度较低。

矩阵位移法与位移法比较【矩阵位移法与位移法比较】1. 引言矩阵位移法（Matrix Displacement Method）和位移法（Displacement Method）是土木工程结构分析中常用的两种解析方法。

它们分别基于矩阵理论和位移假设，通过求解结构的变形与位移来推导结构的内力和应力分布。

本文将对矩阵位移法和位移法进行比较，探讨它们的特点、优势和适用范围。

2. 矩阵位移法2.1 原理矩阵位移法将结构的刚度矩阵和载荷向量通过矩阵运算转化为结构的位移向量，进而得到结构的内力分布。

它基于结构的刚度矩阵与位移向量之间的线性关系，通过解线性方程组求解结构的位移，从而得到结构的应力和变形。

矩阵位移法适用于线性弹性结构的分析，可以较准确地预测结构的响应。

2.2 特点和优势矩阵位移法具有以下特点和优势：(1) 精确性：由于基于结构的刚度矩阵，矩阵位移法可以得到较准确的结构响应。

(2) 适用性：适用于各种类型的结构，包括梁、柱、桁架、刚架等。

(3) 可扩展性：可以应用于大规模结构的分析，可以处理复杂的力学问题。

(4) 适应性：适用于非线性结构的分析，可以考虑材料和几何非线性。

3. 位移法3.1 原理位移法假设结构的变形与位移之间存在一定的函数关系，通过引入未知位移函数，将结构的位移表示为未知位移函数的线性组合，从而得到结构的内力和应力。

位移法适用于解析解，对于简单结构可以直接求解位移函数，对于复杂结构可以通过逐步逼近的方法求解。

3.2 特点和优势位移法具有以下特点和优势：(1) 直观性：位移法通过引入未知位移函数，将结构的变形与位移联系起来，更加直观易懂。

(2) 灵活性：位移法适用于各种类型的结构，可以根据实际情况选择不同形式的位移函数。

(3) 效率性：对于简单结构，位移法可以得到解析解，计算效率高。

(4) 便捷性：位移法对结构的边界条件要求较低，适用于不规则结构。

4. 比较与总结4.1 精确度比较矩阵位移法和位移法在求解结构响应时都引入一定的近似，但矩阵位移法的精确性更高，特别适用于较复杂的结构分析。
