飞思卡尔8位单片机MC9S0814程序设备列举

飞思卡尔新款Flexis微控制器资料飞思卡尔推出新的flexis系列微控制器（mcu）的首两款产品，在8位与32位产品间兼容性方面取得了新的突破。

基于s08内核的mc9s08qe128和第一款基于coldfire？v1内核的器件mcf51qe128是业内第一的针脚兼容的8位与32位微控制器，而且采用相同片上外围设备和开发工具。

flexis系列是飞思卡尔controller continuum的8位到32位连接点，controller conTInuum是业内唯一的实现8位和32位兼容架构的路图。

flexis qe128系列可使开发人员以非凡的简便易用性、高速度、经济高效性和超低功率在低端和高性能嵌入式设计之间灵活移植。

通过提供一条清晰的移植路径，flexis qe128 mcu为消费电子和工业应用带来了无尽的可能性，其中包括医疗仪器与监控、工厂自动化、销售点设备、消防与安全系统、hvac与楼宇控制、计量与消费电子产品等。

互相兼容的体系结构和工具使企业不需要大量投资改写软件和转换到新的体系结构就可以轻松进军新的嵌入式市场。

空前的兼容性飞思卡尔公司的controller conTInuum为8位与32位性能之间的移植提供了独特的灵活性。

利用针脚、外围设备和工具的兼容性，flexis qe128为设计多种产品的客户提供了一条简单的迁移路径。

例如，开发人员可以利用相同的主板设计、软件代码和开发工具来将简单的8位住宅安全控制系统扩展到先进的32位商业安全控制系统，或者将基本的家用血压监测仪升级为高级的医用血压监测仪。

开发人员不再需要重新开发一个低或高端设计，他们只需要转换针脚兼容的8位或32位flexis mcu，然后使用相同的codewarrior development studio软件重新编写代码。

超低功耗随着普通消费与工业设备变的越来越小、越来越先进和便于携带，提高功效和延长电池寿命就成了关键的要求。

第一章搭建实验环境1、实验电路板及下载器实物图片2、实验电路图本实验图包含两大部分，分别是ＣＰＵ．ＳＣＨ和实验资源．ＳＣＨ。

ＣＰＵ采用飞思卡尔８位单片机ＭＣ９Ｓ０８ＪＭ６０ＣＬＤ，（电路图介绍）图1-3实验资源部分电路图1-4ＬＣＤ串口１６０２液晶电路图1-5ＲＳ２３２接口电路图1-6数码管显示电路图1-7发光管、ａｄ转换以及按键电路图1-83、集成开发软件环境的建立１〉运行文件CW_MCU_V6_3_SE．ＥＸＥ，在电脑Ｃ盘安装飞思卡尔８位（及简化３２位）单片机集成开发环境ｃｏｄｅｗａｒｒｉｏｒ６．３版本２〉运行USBDM_4_7_0i_Win，这个程序会在c盘的程序文件夹下增加一个目录C:\Program Files\pgo\USBDM 4.7.0，在这个目录下ａ＞C:\Program Files\pgo\USBDM 4.7.0\FlashImages\JMxx下的文件USBDM_JMxxCLD_V4.sx是下载器的固件文件；ｂ＞C:\Program Files\pgo\USBDM4.7.0\USBDM_Drivers\Drivers下有下载器的usb驱动．因此在插入usb下载器，电脑提示发现新的usb硬件的时候，选择手动指定驱动安装位置到以上目录即可。

３〉运行USBDM_4_7_0i_Win之后，还会在目录：C:\Program Files\Freescale\CodeWarrior for Microcontrollers V6.3\prog\gdi下增加一些文件，从修改时间上来看，增加了6个文件，这些文件是为了在codewarrior集成开发环境下对usb下载器的调试、下载的支持。

4、Ｃ语言编程基础第二章 LED闪烁程序编写过程1、新建工程运行单片机集成开发环境codewarrior IDE出现如下界面●Create New Project ：创建一个新项目工程●Load Example Project ：加载一个示例工程●Load Previous Project ：加载以前创建过的工程●Run Getting started Tutorial：运行CodeWarrior软件帮助文档●Start Using CodeWarrior：立刻使用CodeWarrior点击Create New project按钮，以创建一个新的工程，出现选择CPU的界面如下，请选择HCS08/HCS08JM Family/MC9S08JM60，在右边的Connection窗口可以选择最后一个开源下载器HCS08 Open Source BDM。

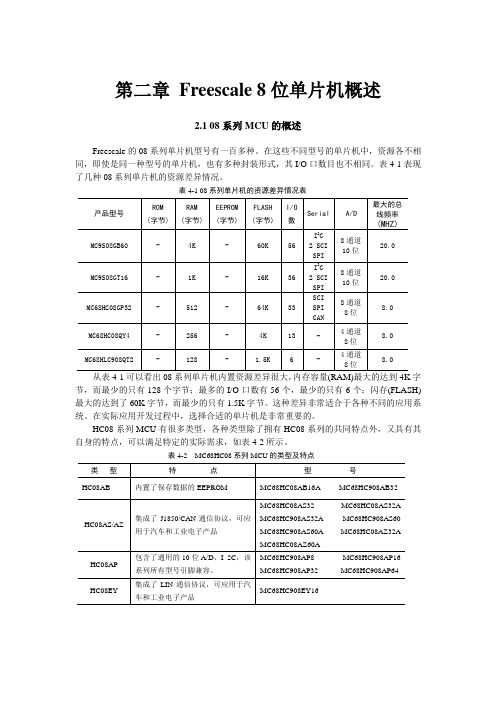

第二章Freescale 8位单片机概述2.1 08系列MCU的概述Freescale的08系列单片机型号有一百多种。

在这些不同型号的单片机中，资源各不相同，即使是同一种型号的单片机，也有多种封装形式，其I/O口数目也不相同。

表4-1表现了几种08系列单片机的资源差异情况。

表4-1 08系列单片机的资源差异情况表从表4-1可以看出08系列单片机内置资源差异很大，内存容量(RAM)最大的达到4K字节，而最少的只有128个字节；最多的I/O口数有56个，最少的只有6个；闪存(FLASH)最大的达到了60K字节，而最少的只有1.5K字节。

这种差异非常适合于各种不同的应用系统。

在实际应用开发过程中，选择合适的单片机是非常重要的。

HC08系列MCU有很多类型，各种类型除了拥有HC08系列的共同特点外，又具有其自身的特点，可以满足特定的实际需求，如表4-2所示。

表4-2 MC68HC08系列MCU的类型及特点2.2 MC68HC908QY4 MCU的性能概述MC68HC908QY4是MC68HC08 微控制器系列中的产品，MC68HC08 是一种高性能的8位单片机系列，具有速度快、功能强、价格低等特点。

采用高性能的MC68HC08中央处理器与MC68HC05指令代码完全向上兼容5V或3V的工作电压（VDD）5V工作电压时内部总线频率最高为8MHZ，3V时内部总线频率最高为4MHZ8位字节可调整的内置振荡器，可产生3.2MHZ的总线频率，可调范围±5%由STOP状态可以自动唤醒通过CONFIG寄存器可以对MCU进行配置，包括低电压禁止（LVI）设置具有片内FLASH，具有FLASH存储器在线编程功能和保密功能（FLASH编程/擦除的电压由芯片内部电荷泵产生）MC68HC908QY4的FLASH的存储器大小为4096字节128字节的片内ROM双通道16位定时器模块（TIM）MC68HC908QY4具有4路8位模数转换器（ADC）13个双向I/O口，一个单向输入口：所有I/O口都具有很强的吸电流和放电流能力所有I/O口内部上拉电阻6位键盘中断，具有唤醒的特点低电压禁止模块（LVI）具有软件可选的特点，由CONFIG寄存器进行设置系统保护特性：设计算机工作正常（COP）复位低电压检测复位非法指令码检测复位非法地址检测复位IRQ），此引脚与通用输入引脚复用带有内部上拉的外部异步中断引脚（复位引脚（RST），与通用I/O复用上电复位RST和IRQ引脚的内部上拉可以降低外围路的复杂性存储器映射I/O寄存器WAIT和STOP低功耗模式MC68HC908QY4 具有以下封装：16引脚PDIP、SOIC、TSSOP2.3内部结构简图MC68HC908QY4系列结构框图如图2-1所示。

第一章搭建实验环境系统时钟设置#include "App\Include\App.h"#ifndef _MCG_C#define _MCG_C//oscillator 12MHZ 倍频为24MHZ（）先8分频后16倍频void S_MCGInit(void){/* the MCG is default set to FEI mode, it should be change to FBE mode*//************************************************************************** ***********MCGC2[7:6] BDIV总线频率分频因子–选择由MCGC1寄存器中CLKS位决定的时钟源的分频。

这控制总线频率。

00 编码0 –时钟1分频01 编码1 –时钟2分频（复位后默认）10 编码2 –时钟4分频11 编码3 –时钟8分频[5] RANGE频率范围选择–选择外部振荡器或者外部时钟源的频率范围。

1 选择1MHz到16MHz外部振荡器的频率范围。

（1MHz到40MHz的外部时钟电源）的高频率范围0 选择32kHz到100kHz外部振荡器的频率范围。

（32kHz到1MHz的外部时钟电源）的低频率范围[4] HGO高增益振荡器选择–控制外部振荡器操作模式。

1 配置外部振荡器为高增益运行0 配置外部振荡器为低功耗运行[3] LP低功耗选择–控制在忽略模式中FLL（或者PLL）是否为无效1 FLL（或PLL）在忽略模式（低功耗）中为无效的。

0 FLL（或PLL）在忽略模式中为无效的。

[2] EREFS外部参考时钟选择–为外部参考选择时钟源1 选择振荡器0 选择外部时钟源[1] ERCLKEN外部参考时钟使能–使能外部参考时钟作为MCGERCLK1 MCGERCLK激活0 MCGERCLK 无效[0] EREFSTEN外部参考时钟停止使能MCGC2 0b0011 0110 激发外部时钟（晶振）（没有使能）*************************************************************************** ***********/MCGC2=MCGC2_RANGE_MASK|MCGC2_HGO_MASK|MCGC2_EREFS_MASK|MCGC2_ERCLK EN_MASK;while(!MCGSC_OSCINIT);//MCGSC寄存器中OSCINIT（第1位）为1，表示由EREFS位选择的晶振被初始化。

第一章搭建实验环境系统时钟设置#include "App\Include\App.h"#ifndef _MCG_C#define _MCG_C//oscillator 12MHZ 倍频为24MHZ（）先8分频后16倍频void S_MCGInit(void){/* the MCG is default set to FEI mode, it should be change to FBE mode*//************************************************************************** ***********MCGC2[7:6] BDIV总线频率分频因子–选择由MCGC1寄存器中CLKS位决定的时钟源的分频。

这控制总线频率。

00 编码0 –时钟1分频01 编码1 –时钟2分频（复位后默认）10 编码2 –时钟4分频11 编码3 –时钟8分频[5] RANGE频率范围选择–选择外部振荡器或者外部时钟源的频率范围。

1 选择1MHz到16MHz外部振荡器的频率范围。

（1MHz到40MHz的外部时钟电源）的高频率范围0 选择32kHz到100kHz外部振荡器的频率范围。

（32kHz到1MHz的外部时钟电源）的低频率范围[4] HGO高增益振荡器选择–控制外部振荡器操作模式。

1 配置外部振荡器为高增益运行0 配置外部振荡器为低功耗运行[3] LP低功耗选择–控制在忽略模式中FLL（或者PLL）是否为无效1 FLL（或PLL）在忽略模式（低功耗）中为无效的。

0 FLL（或PLL）在忽略模式中为无效的。

[2] EREFS外部参考时钟选择–为外部参考选择时钟源1 选择振荡器0 选择外部时钟源[1] ERCLKEN外部参考时钟使能–使能外部参考时钟作为MCGERCLK1 MCGERCLK激活0 MCGERCLK 无效[0] EREFSTEN外部参考时钟停止使能MCGC2 0b0011 0110 激发外部时钟（晶振）（没有使能）*************************************************************************** ***********/MCGC2=MCGC2_RANGE_MASK|MCGC2_HGO_MASK|MCGC2_EREFS_MASK|MCGC2_ERCLK EN_MASK;while(!MCGSC_OSCINIT);//MCGSC寄存器中OSCINIT（第1位）为1，表示由EREFS位选择的晶振被初始化。
