第一章搭建实验环境系统时钟设置#include "App\Include\App.h"#ifndef _MCG_C#define _MCG_C//oscillator 12MHZ 倍频为24MHZ（）先8分频后16倍频void S_MCGInit(void){/* the MCG is default set to FEI mode, it should be change to FBE mode*//************************************************************************** ***********MCGC2[7:6] BDIV总线频率分频因子–选择由MCGC1寄存器中CLKS位决定的时钟源的分频。
这控制总线频率。
00 编码0 –时钟1分频01 编码1 –时钟2分频（复位后默认）10 编码2 –时钟4分频11 编码3 –时钟8分频[5] RANGE频率范围选择–选择外部振荡器或者外部时钟源的频率范围。
1 选择1MHz到16MHz外部振荡器的频率范围。
（1MHz到40MHz的外部时钟电源）的高频率范围0 选择32kHz到100kHz外部振荡器的频率范围。
（32kHz到1MHz的外部时钟电源）的低频率范围[4] HGO高增益振荡器选择–控制外部振荡器操作模式。
1 配置外部振荡器为高增益运行0 配置外部振荡器为低功耗运行[3] LP低功耗选择–控制在忽略模式中FLL（或者PLL）是否为无效1 FLL（或PLL）在忽略模式（低功耗）中为无效的。
0 FLL（或PLL）在忽略模式中为无效的。
[2] EREFS外部参考时钟选择–为外部参考选择时钟源1 选择振荡器0 选择外部时钟源[1] ERCLKEN外部参考时钟使能–使能外部参考时钟作为MCGERCLK1 MCGERCLK激活0 MCGERCLK 无效[0] EREFSTEN外部参考时钟停止使能MCGC2 0b0011 0110 激发外部时钟（晶振）（没有使能）*************************************************************************** ***********/MCGC2=MCGC2_RANGE_MASK|MCGC2_HGO_MASK|MCGC2_EREFS_MASK|MCGC2_ERCLK EN_MASK;while(!MCGSC_OSCINIT);//MCGSC寄存器中OSCINIT（第1位）为1，表示由EREFS位选择的晶振被初始化。
图书基本信息书名：《飞思卡尔8位单片机实用教程》13位ISBN编号：978712108999210位ISBN编号：7121089998出版时间：2009-6出版社：曾周末、李刚、陈世利、 周鑫玲 电子工业出版社 (2009-06出版)页数：222版权说明：本站所提供下载的PDF图书仅提供预览和简介以及在线试读，请支持正版图书。
更多资源请访问：前言飞思卡尔原是全球领先的半导体公司，为汽车、消费电子、工业控制、网络和无线市场设计并制造嵌入式半导体产品。
飞思卡尔系列单片机由于其低成本和高性能的特点越来越受到用户的青睐。
本书介绍的MC9S08QG8单片机采用高性能、低功耗HCS208飞思卡尔8位微控制器为内核，是一款集成度很高、功能丰富、适用于各种应用的低价位单片机。
本书将给大家介绍它的一些主要功能及特性，包括灵活多样的低功耗模式、3.3V电压下的Flash编程、片内调试仿真器、高速ADC、IC总线、片内比较器等。
本书共12章，深入浅出地从一般单片机的基础知识人手，引出飞思卡尔8位单片机基础知识、最小系统设计，进而有步骤地、详略得当地介绍飞思卡尔8位单片机的寄存器与片内存储器、指令系统与汇编程序设计、中断系统等基本功能，并在之后的章节中，详细而又有针对性地一一介绍了集成在这款单片机内部的其他功能模块，比如定时器和比较器、异步串行通信、SPI、IC、模／数转换等功能模块。
本书还介绍了飞思卡尔单片机与MCS51单片机的区别，学过5l单片机的人会很快掌握其要点。
在本书最后一章里，有针对性地介绍了S08系列单片机c语言编程，并详细介绍了Code Warrior IDE调试软件的使用方法。
本书给出的所有例题都在实验板上运行验证过。
总之，本书力求通过最简洁的语言和表述方式、最通俗易懂的应用举例，向广大读者全面地介绍MC9S080G8单片机的功能及特性，以求能够为大专院校的学生及各相关领域的工作者提供一些帮助。
参加本书编写的还有天津大学精仪学院的薛彬、汤其剑、刘世廷、高雅彪、叶德超、黄邦奎、孙晔等研究生。

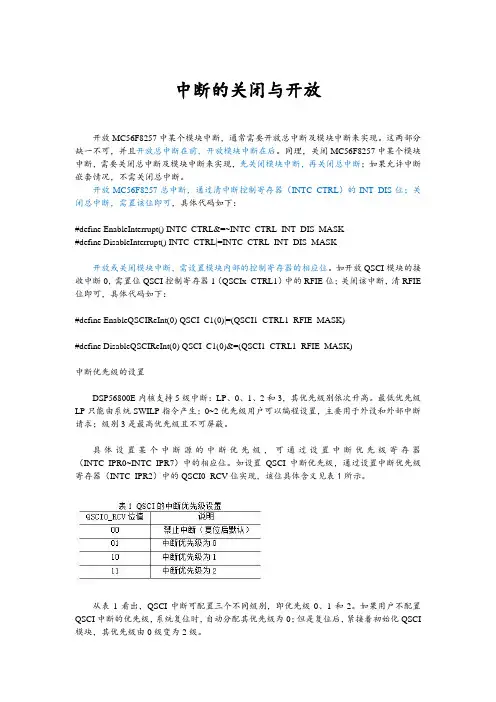

中断的关闭与开放开放MC56F8257中某个模块中断，通常需要开放总中断及模块中断来实现。
这两部分缺一不可，并且开放总中断在前，开放模块中断在后。
同理，关闭MC56F8257中某个模块中断，需要关闭总中断及模块中断来实现，先关闭模块中断，再关闭总中断；如果允许中断嵌套情况，不需关闭总中断。
开放MC56F8257总中断，通过清中断控制寄存器（INTC_CTRL）的INT_DIS位；关闭总中断，需置该位即可，具体代码如下：#define EnableInterrupt() INTC_CTRL&=~INTC_CTRL_INT_DIS_MASK#define DisableInterrupt() INTC_CTRL|=INTC_CTRL_INT_DIS_MASK开放或关闭模块中断，需设置模块内部的控制寄存器的相应位。
如开放QSCI模块的接收中断0，需置位QSCI控制寄存器1（QSCIx_CTRL1）中的RFIE位；关闭该中断，清RFIE 位即可，具体代码如下：#define EnableQSCIReInt(0) QSCI_C1(0)|=(QSCI1_CTRL1_RFIE_MASK)#define DisableQSCIReInt(0) QSCI_C1(0)&=(QSCI1_CTRL1_RFIE_MASK)中断优先级的设置DSP56800E内核支持5级中断：LP、0、1、2和3，其优先级别依次升高。
最低优先级LP只能由系统SWILP指令产生；0~2优先级用户可以编程设置，主要用于外设和外部中断请求；级别3是最高优先级且不可屏蔽。
具体设置某个中断源的中断优先级，可通过设置中断优先级寄存器（INTC_IPR0~INTC_IPR7）中的相应位。
如设置QSCI中断优先级，通过设置中断优先级寄存器（INTC_IPR2）中的QSCI0_RCV位实现，该位具体含义见表1所示。
从表1看出，QSCI中断可配置三个不同级别，即优先级0、1和2。

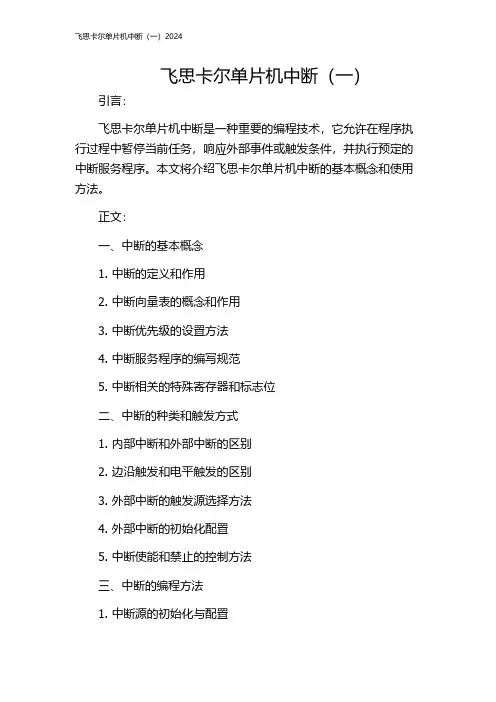

飞思卡尔单片机中断（一）引言：飞思卡尔单片机中断是一种重要的编程技术，它允许在程序执行过程中暂停当前任务，响应外部事件或触发条件，并执行预定的中断服务程序。
