冷媒温度-压力表

空调维修工具在炎热的夏季，空调成为家庭和办公室中不可或缺的电器设备。

然而，由于长时间使用，空调可能会遇到一些故障。

这时就需要空调维修工具来解决这些问题。

本文将介绍空调维修工具的种类和使用方法。

1. 温度计温度计是空调维修工具中最常用的工具之一。

它用于测量空调系统中的温度。

温度计分为接触式温度计和非接触式温度计两种类型。

接触式温度计需要将传感器接触到空调的各个部位以测量温度，而非接触式温度计可以通过红外线技术远距离测量。

2. 压力表压力表用于测量空调系统中的压力。

它可以检测系统中的冷媒压力，以确定系统是否存在压力问题。

压力表通常分为高压表和低压表两种类型。

高压表用于测量冷媒的高压，低压表则用于测量冷媒的低压。

3. 氧气焊接设备氧气焊接设备是一种用于修复或更换空调系统中的管道或连接件的工具。

它通常由氧气瓶和乙炔瓶组成，通过燃烧氧气和乙炔的混合气体来产生高温火焰，以实现焊接或切割操作。

4. 真空泵真空泵用于排除空调系统中的空气和水分。

当空调系统出现漏气或添加新的冷媒时，需要使用真空泵进行充气和排除。

它可以通过创建低压环境来移除系统中的气体和水分，确保系统处于适当的工作状态。

5. 硬度计硬度计是用于测量空调系统中的金属硬度的工具。

它对于检测管道或连接件的质量和可靠性非常重要。

硬度计通过在材料表面施加一定的力量，并测量其回弹程度来确定材料的硬度。

6. 电路测试仪电路测试仪用于检测空调系统中的电路故障。

它可以测量电路的电压、电流和电阻等参数，以判断系统是否存在电路问题。

电路测试仪还能够检测和定位电路中的短路和断路等故障。

7. 冷媒测量仪冷媒测量仪用于测量空调系统中的冷媒流量。

它可以帮助确定系统的制冷效率以及冷媒是否正常循环。

冷媒测量仪通常与压力表和温度计等工具一起使用，以确保系统处于最佳工作状态。

除了上述介绍的工具外，空调维修还需要其他工具和设备，如螺丝刀、扳手、密封剂等。

使用这些工具需要具备一定的专业知识和技能，因此，在进行空调维修之前，建议寻求专业人士的帮助。

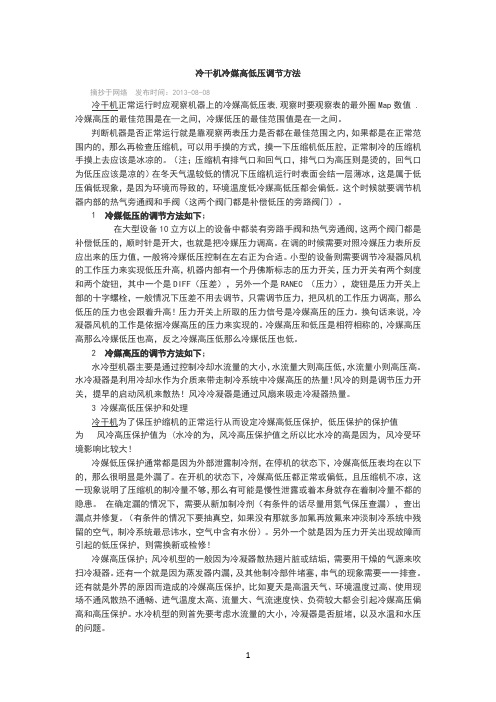

冷干机冷媒高低压调节方法摘抄于网络发布时间：2013-08-08冷干机正常运行时应观察机器上的冷媒高低压表,观察时要观察表的最外圈Map数值 .冷媒高压的最佳范围是在—之间，冷媒低压的最佳范围值是在—之间。

判断机器是否正常运行就是靠观察两表压力是否都在最佳范围之内，如果都是在正常范围内的，那么再检查压缩机，可以用手摸的方式，摸一下压缩机低压腔，正常制冷的压缩机手摸上去应该是冰凉的。

（注；压缩机有排气口和回气口，排气口为高压则是烫的，回气口为低压应该是凉的）在冬天气温较低的情况下压缩机运行时表面会结一层薄冰，这是属于低压偏低现象，是因为环境而导致的，环境温度低冷媒高低压都会偏低。

这个时候就要调节机器内部的热气旁通阀和手阀（这两个阀门都是补偿低压的旁路阀门）。

1冷媒低压的调节方法如下；在大型设备10立方以上的设备中都装有旁路手阀和热气旁通阀，这两个阀门都是补偿低压的，顺时针是开大，也就是把冷媒压力调高。

在调的时候需要对照冷媒压力表所反应出来的压力值，一般将冷媒低压控制在左右正为合适。

小型的设备则需要调节冷凝器风机的工作压力来实现低压升高，机器内部有一个丹佛斯标志的压力开关，压力开关有两个刻度和两个旋钮，其中一个是DIFF（压差），另外一个是RANEC （压力），旋钮是压力开关上部的十字螺栓，一般情况下压差不用去调节，只需调节压力，把风机的工作压力调高，那么低压的压力也会跟着升高！压力开关上所取的压力信号是冷媒高压的压力。

换句话来说，冷凝器风机的工作是依据冷媒高压的压力来实现的。

冷媒高压和低压是相符相称的，冷媒高压高那么冷媒低压也高，反之冷媒高压低那么冷媒低压也低。

2 冷媒高压的调节方法如下；水冷型机器主要是通过控制冷却水流量的大小，水流量大则高压低，水流量小则高压高。

水冷凝器是利用冷却水作为介质来带走制冷系统中冷媒高压的热量！风冷的则是调节压力开关，提早的启动风机来散热！风冷冷凝器是通过风扇来吸走冷凝器热量。

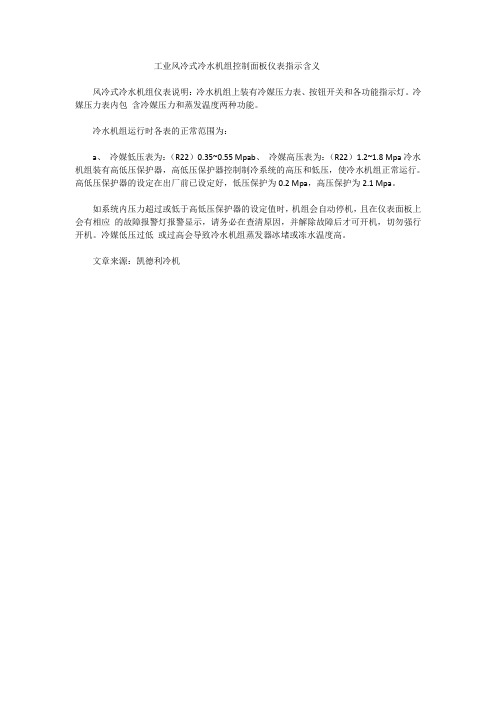

工业风冷式冷水机组控制面板仪表指示含义
风冷式冷水机组仪表说明：冷水机组上装有冷媒压力表、按钮开关和各功能指示灯。

冷媒压力表内包含冷媒压力和蒸发温度两种功能。

冷水机组运行时各表的正常范围为：
a、冷媒低压表为：（R22）0.35~0.55 Mpa
b、冷媒高压表为：（R22）1.2~1.8 Mpa冷水机组装有高低压保护器，高低压保护器控制制冷系统的高压和低压，使冷水机组正常运行。

高低压保护器的设定在出厂前已设定好，低压保护为0.2 Mpa，高压保护为2.1 Mpa。

如系统内压力超过或低于高低压保护器的设定值时，机组会自动停机，且在仪表面板上会有相应的故障报警灯报警显示，请务必在查清原因，并解除故障后才可开机，切勿强行开机。

冷媒低压过低或过高会导致冷水机组蒸发器冰堵或冻水温度高。

文章来源：凯德利冷机。

冷媒充注量的测量方法
1. 压力测量法，这是一种常见的测量方法，通过测量冷媒在系统中的压力来确定充注量。

通常使用压力表或者压力传感器来监测系统内的压力，并根据压力-温度关系表来计算冷媒的充注量。

2. 温度测量法，另一种常见的方法是通过测量冷媒在系统中的温度来确定充注量。

这可以通过在系统不同部位安装温度传感器，并结合系统的压力来计算冷媒的充注量。

3. 质量测量法，使用质量测量仪器来准确测量冷媒的质量，然后根据系统的设计要求来确定充注量。

4. 超声波测量法，利用超声波测量技术，可以准确地测量冷媒在系统中的体积，从而确定充注量。

5. 液体液位测量法，对于液态冷媒的充注量测量，可以使用液位测量仪器来确定充注量。

除了上述方法外，还有一些其他特殊的测量方法，如使用气体追踪剂来测量冷媒充注量等。

在选择测量方法时，需要考虑系统的
特点、测量的准确性以及安全性等因素。

同时，根据具体的系统类型和要求，可能需要结合多种方法来进行综合测量，以确保充注量的准确性和系统的正常运行。

图文解说：压力表数字的读法制冷剂压力表也称冷媒表或氟表。

是用于量测制冷系统当前压力，其主要是用于检测系统冷媒不同阶段的压力值，使设备操作维护人员能清楚的掌握设备的运行状况。

现在我国对冷媒压力表上的精度要求是达到2.5级，今天说说压力表是如何进行数值读法的，我们知道，制冷压力表一般分为“高压表”和“低压表”，即：一般“低压表”最高读值为1.8MPa或18bar，如下图所示：而“高压表”最高读值为3.8MPa或38bar，如下图所示：如上图：第一圈为R22冷媒绿色。

第二圈为R134a冷媒蓝色。

第三圈为R404a冷媒红色。

第四圈为R407c冷媒绿色。

第五圈为压力数值红色线，是以MPa为单位的压力数值线。

第六圈为压力数值黑色线，是以Psi为单位的压力数值线。

温度线以摄氏度为单位，一般压力表可适用于多种冷媒系统的压力检测。

我们知道了这些线的含义，我们来看看高低压表是如何读数的吧：一、如何读取高低压表的压力值：1、低压表的第五圈为压力数值红色线，是以MPa 为单位的压力数值线，如指针指到“0.2”即当前的压力为0.2MPa。

我们再来看看高压表是如何读数的吧，第五圈为压力数值红色线，是以MPa为单位的压力数值线，如指针指到“3”即当前的压力为3MPa。

2、不同压力单位的转换1MPa≈101kg/cm2≈10bar≈145Psi二、如何读取高低压表的温度值不管是高低压充油压力表，其由外往内数。

第一圈为R22冷媒绿色。

第二圈为R134a 冷媒蓝色。

第三圈为R404a冷媒红色。

第四圈为R407c冷媒绿色。

第五圈为压力数值红色线，是以MPa 为单位的压力数值线。

第六圈为压力数值黑色线，是以Psi为单位的压力数值线。

1、低压表，如一台冷水机冷媒使用R22，运行时低压压力0.5MPa对应的冷凝温度约为6度，如一台冷水机冷媒使用R134a，运行时低压压力0.3MPa对应的冷凝温度约为9度。

2、高压表，如一台冷水机冷媒使用R22，运行时高压压力1.8MPa对应的冷凝温度约为50度，如一台冷水机冷媒使用R134a，运行时高压压力1.4MPa对应的冷凝温度约为55度。

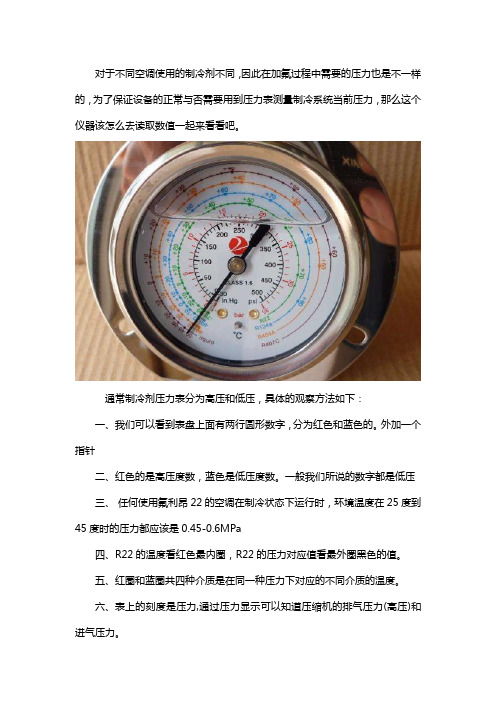

对于不同空调使用的制冷剂不同，因此在加氟过程中需要的压力也是不一样的，为了保证设备的正常与否需要用到压力表测量制冷系统当前压力，那么这个仪器该怎么去读取数值一起来看看吧。

通常制冷剂压力表分为高压和低压，具体的观察方法如下：
一、我们可以看到表盘上面有两行圆形数字，分为红色和蓝色的。

外加一个指针
二、红色的是高压度数，蓝色是低压度数。

一般我们所说的数字都是低压
三、任何使用氟利昂22的空调在制冷状态下运行时，环境温度在25度到45度时的压力都应该是0.45-0.6MPa
四、R22的温度看红色最内圈，R22的压力对应值看最外圈黑色的值。

五、红圈和蓝圈共四种介质是在同一种压力下对应的不同介质的温度。

六、表上的刻度是压力,通过压力显示可以知道压缩机的排气压力(高压)和进气压力。

（一）低压表由外往内读取
第二圈蓝色R 407 c温度值，单位℃（摄氏度）；
第四圈黑色R 22温度值，单位℃（摄氏度）。

（二）高压表由内往外读取
第一圈黑色：压力值，单位MPa（兆帕）或bar；
第二圈黑色：R 404 A温度值，单位℃（摄氏度）；
第三圈蓝色：R 134 a温度值，单位℃（摄氏度）；
第四圈绿色：R 22温度值，单位℃（摄氏度）；
以上就是对于制冷剂的压力表读取方法介绍了，大家应该了解到怎么去观察了，感谢您的关注。

制冷设备检修常用工具的使用方法在制冷设备的日常维护与检修中，合适的工具使用能够提高工作效率并保证设备使用寿命。

本文将介绍制冷设备检修常用工具的使用方法。

1. 温度计温度计是制冷设备检修中最常用的工具之一，它能够精确地测量设备内部温度。

在检查设备是否正常运行时，温度计可以帮助检查系统中的蒸发温度、冷凝温度、油温、压缩机排气温度、冷媒液位等参数。

温度计的使用方法非常简单，只需要将它安装到需要测量的部件上，等待几分钟后读取读数。

需要注意的是，温度计的安装位置也是非常重要的，应该尽量选择最接近温度被测物体的位置进行安装。

2.压力计压力计也是制冷设备检修中常用的工具之一。

在制冷设备中，压力计可以测量系统的压力、冷媒液位、含水率以及检测设备中的漏气。

压力计通常可以分为两种：压力表和真空表。

压力表一般用于测量冷媒的高压和低压，真空表则主要用于测量制冷系统的真空度。

使用压力计时，需要先将它和设备连接好，然后根据需要进行读数和调节。

3.电压表电压表可以用来检查电气元件的连线情况、电流的大小，以及检测电压是否在正常范围内。

使用电压表时，首先需要将它与设备接好线，然后选择合适的测量范围和功能，接着读取电流和电压数值，判断设备是否正常运转。

4.扳手和起子扳手和起子主要用于拆卸和安装制冷设备的各种零部件。

常用扳手包括定量扳手、卡簧扳手和提花扳手。

常用起子包括十字起子、平头起子等。

使用扳手和起子时，应该先了解被拆卸的零部件的种类和位置，选择合适的扳手或起子进行使用，注意力度的大小，以免损坏零部件。

5.爪子爪子也是制冷设备检修中常用的工具之一。

使用爪子可以方便地拿取设备内部的某些小零部件，如螺母、垫片等。

使用爪子时，应该选择质量较好的爪子，调整好其大小和形状，安装到需要取件的部件上，轻轻将零部件拿出。

6.压缩机工具压缩机工具包括驱动工具、磨具、内部清洗工具等，主要用于维护和保养制冷设备的压缩机部件。

使用压缩机工具时，应该先了解压缩机的工作原理和部件的结构，选择合适的工具，细心地进行检查和清洗，保障设备长期使用。

仪表产品品质达到或超过ASME美国标准、EN欧洲标准、俄罗斯GOST及GB中国国家标准。

以生产与行销高品质仪表为既定策略，所有仪表不论产品与原料都经过合格检验。

仪表在正确的使用方法下所导致的产品不幸损坏，将得到免费的维修或更换。

此保证范围不适用由于严重摔击、不适当操作或已严重损坏的产品。

's quality of products is up to or beyond the standard of U.S. ASME, Europe. EN,Russia GOST, China National Standard GB.insists on the principle of manufacture and distributing instruments of high quality.All the products and the material are both strictly inspected.will maintain or replace the unfortunate damaged will not suit for serious falling,improper oper-ation and serious damaged products.品质保证书CERTIFCATE OF QUALITYPart Number Code of Pressure Gauge艾嘉测控压力表数字型号对应表生产能力Production capacityStrict check 严格把关Fatigue test 疲劳测试Quality system 温度试验Precise calibration 精密校验Concentrative design 专心设计19-20Vibration test震动试验Laser-beam welding 激光焊接Our stock 公司仓库。

冷媒机操作规程冷媒机操作规程一、工作前的准备1. 确保冷媒机的运行环境清洁、通风良好，周围没有易燃易爆物品。

2. 检查冷媒机的工作状态，确保设备无异常情况。

3. 检查冷媒机的油位、水位等，确保处于正常范围。

4. 穿戴好防护装备，包括安全帽、安全鞋、防护眼镜、防尘口罩等。

5. 将工作区域进行隔离，确保无人员靠近作业区。

二、冷媒机的启动与停机操作1. 启动操作：a. 按照冷媒机的启动顺序依次开启各个阀门，确保阀门开启没有异常情况。

b. 按照指示操作冷媒机的启动按钮，等待冷媒机启动完成。

c. 检查冷媒机的运行状态，确认无异常情况后，方可进行下一步操作。

2. 停机操作：a. 关闭冷媒机系统的主要电源开关，切断电源。

b. 依次关闭冷媒机系统的各个阀门。

c. 检查冷媒机的停机状态，确认无异常情况。

三、冷媒机的维护保养1. 定期检查冷媒机的油位、水位等，确保处于正常范围。

2. 定期清洁冷媒机的滤网、换热器等部件，防止堵塞影响运行效果。

3. 定期检查冷媒机的压力表、温度表等，确保准确。

4. 定期加注冷媒机的润滑油，并根据运行情况及时更换。

5. 定期检查冷媒机的电气部件，确保安全可靠。

四、冷媒机的故障处理1. 遇到冷媒机运行异常，应立即切断电源，并通知维修人员处理。

2. 维修人员应按照相关操作规程进行故障排查与维修，不得擅自操作。

3. 维修人员在处理故障时，应佩戴好防护装备，确保人身安全。

4. 维修人员在处理故障后，应进行测试与试运行，确保修复效果。

五、安全注意事项1. 操作人员应接受相关培训，熟悉冷媒机的工作原理与操作方法。

2. 操作人员应注意个人安全，不得穿带松散衣物，不得戴手套等。

3. 操作人员在工作时，应集中注意力，防止发生意外情况。

4. 操作人员应注意防止电击、火灾等事故的发生，严禁操作失误导致事故。

5. 在维护保养、故障处理过程中，应不得随意更改设备的设计参数。

以上是冷媒机操作规程，希望能帮到您。

10多种制冷剂特性与温度压力制冷剂的标准蒸发温度，又分为高、中、低温三类。

标准蒸发温度是指标准大气压力下的蒸发温度，也就是沸点。

低压高温制冷剂：蒸发温度高于0℃，冷凝压力低于29.41995×104Pa。

这类制冷剂适用于空调系统的离心式制冷压缩机中。

中压中温制冷剂：蒸发温度-50 ~ 0℃，冷凝压力（196.113 ~ 29.41995）×104Pa。

这类制冷剂一般用于普通单级压缩和双级压缩的活塞式制冷系统中。

高压低温制冷剂：蒸发温度低于-50℃，冷凝压力高于196.133×104Pa。

这类制冷剂适用于复迭式制冷装置的低温部分或－70℃以下的低温装置中。

市面上的制冷剂很多，现制冷百科小编汇总常用的制冷剂特性和温度压力表，希望对大家有帮助。

1R22制冷剂：R22制冷剂也属于氟里昂制冷剂，化学名称是二氟一氯甲烷，化学分子式为CHF2Cl 。

是中压中温制冷剂，沸点温度为-40.8℃，凝固点为-160℃，临界温度为96℃，临界压力为4.974MPa 。

R22不燃烧不爆炸，毒性小，但参透能力很强，并且泄漏难以发现。

，时长03:16R22的单位容积和氨制冷剂差不多。

R22可以通过双级压缩或空调制冷系统中，制取的最低温度可达-80℃，但不经济。

R22制冷剂的温度压力对照表2R410a制冷剂：R410a是由R32和R125两种工质按50%和50%的质量分数混合而成的HFCs类制冷剂。

R410a制冷剂不可燃,ODP为 0，全球变暖系数值GWP为2340，所以R410a并不是真正的环保制冷剂。

R410a的标准压力的泡点温度为－51.6°C，相变温度滑移小于0.2°C，属近共沸混合物，其热力学性能十分接近单工质。

R410a制冷剂的容量和压力高于R22，运行压力高出50%-60%。

R410a的运行噪声比R22压缩机明显地低2-4个分贝。

由于R401A的高压、高密度允许制冷剂管径减小许多，压缩机尺寸及排量也可大大降低；同时R410A液相的热导率高，粘度低使其具有明显优于R22的传输特性。
