钢箱梁焊接方案

第1篇随着我国基础设施建设的快速发展，桥梁工程作为交通建设的重要组成部分，其施工质量直接关系到桥梁的安全和使用寿命。

钢箱梁作为一种常见的桥梁结构形式，因其自重轻、施工速度快、跨越能力强等特点，在桥梁工程中得到广泛应用。

为确保钢箱梁施工质量，制定一套科学、合理的施工方案至关重要。

二、施工方案1. 施工准备（1）组织机构成立项目领导小组，负责整个项目的组织、协调和管理工作。

下设技术组、质量组、安全组、材料组、施工组等，明确各小组职责。

（2）人员培训对施工人员进行岗前培训，确保其掌握钢箱梁施工技术、安全操作规程等相关知识。

（3）材料设备根据工程量及施工进度，提前准备所需钢材、焊接设备、切割设备、吊装设备、测量设备、焊接材料等。

（4）施工图纸及资料熟悉施工图纸，了解设计要求，收集相关施工资料，确保施工过程中有据可依。

2. 施工工艺（1）钢箱梁制造1）钢材下料：根据设计图纸，将钢材切割成所需尺寸。

2）焊接：采用自动焊接设备进行焊接，确保焊接质量。

3）组装：将焊接好的钢箱梁分段组装，并进行检查。

4）防腐处理：对钢箱梁进行防腐处理，提高其耐腐蚀性能。

（2）钢箱梁运输1）运输前检查：确保钢箱梁无损坏、变形等问题。

2）运输过程：采用专用运输车辆，确保钢箱梁在运输过程中的安全。

3）运输到现场：将钢箱梁运输到施工现场，并按要求摆放。

（3）钢箱梁安装1）测量定位：根据设计图纸，对钢箱梁进行测量定位，确保其位置准确。

2）吊装：采用吊车将钢箱梁吊装至预定位置。

3）焊接：将钢箱梁与桥墩、桥台等结构进行焊接，确保连接牢固。

4）检查验收：对焊接后的钢箱梁进行检查验收，确保施工质量。

3. 施工质量控制（1）材料质量：严格控制钢材、焊接材料等原材料的质量，确保符合设计要求。

（2）焊接质量：严格按照焊接工艺要求进行焊接，确保焊接质量。

（3）测量控制：加强测量工作，确保钢箱梁的位置、尺寸等符合设计要求。

（4）施工过程控制：加强施工过程中的质量控制，确保施工质量。

钢箱梁U肋焊接是一项重要的焊接工艺，其焊接质量直接影响到桥梁的结构安全和使用寿命。

以下是钢箱梁U肋焊接的一般步骤和注意事项：
1. 焊接准备：检查钢箱梁U肋的尺寸、形状和坡口是否符合要求，清理干净坡口和焊缝周围的杂质，确保焊缝无油污、锈迹等。

2. 组装定位：将钢箱梁U肋按照图纸要求组装、定位，确保钢箱梁的位置、角度和尺寸符合设计要求。

3. 焊接顺序：根据U肋的尺寸和焊缝的位置，制定合理的焊接顺序，避免焊接变形和应力集中。

4. 焊接方法：根据实际情况选择合适的焊接方法，如手工电弧焊、气体保护焊等。

在焊接过程中，要控制好焊接电流、电压和焊接速度，保持稳定的焊接参数。

5. 填充焊缝：在焊接过程中，要确保焊缝填充饱满、均匀，避免出现夹渣、气孔等缺陷。

在焊接完成后，要对焊缝进行外观检查，确保焊缝表面平整、光滑，无缺陷。

6. 质量检测：对焊接完成的钢箱梁U肋进行质量检测，包括焊缝无损检测和力学性能试验等，确保焊接质量符合要求。

7. 注意事项：在焊接过程中，要注意安全防护措施，如穿戴防护服、戴手套、口罩等。

同时要避免在雨雪天气或潮湿环境下进行焊接，以免影响焊接质量。

以上是钢箱梁U肋焊接的一般步骤和注意事项，实际操作中可能需要根据具体情况进行调整。

建议在进行钢箱梁U肋焊接前，仔
细阅读相关技术规范和操作说明，并由专业人员进行指导。

钢箱梁焊接施工工艺钢箱梁是一种常用于桥梁建设中的结构形式，其具有强度高、稳定性好等优点。

钢箱梁的施工过程中，焊接工艺是至关重要的环节。

本文将介绍钢箱梁焊接施工工艺的基本步骤和注意事项。

一、准备工作在进行钢箱梁焊接之前，首先需要进行准备工作。

这包括清理焊接表面、检查焊接设备和材料的质量等。

焊接表面应该清理干净，以确保焊接接头的质量。

焊接设备和材料的质量也需要进行检查，以确保其符合要求。

二、焊接工艺选择钢箱梁的焊接工艺选择主要根据焊接材料的种类和厚度来确定。

常用的焊接工艺有手工电弧焊、气体保护焊、埋弧焊等。

在选择焊接工艺时，需要考虑焊接材料的特性和焊接接头的要求，以确保焊接质量。

三、焊接参数设定在进行钢箱梁焊接之前，需要根据具体情况设定焊接参数。

焊接参数包括焊接电流、电压、焊接速度等。

根据焊接材料的种类和厚度，以及焊接接头的要求，设定合适的焊接参数，以确保焊接质量。

四、焊接操作钢箱梁的焊接操作一般分为多道焊和单道焊两种。

多道焊适用于焊接较厚的钢板，可以提高焊接接头的质量。

而单道焊适用于焊接较薄的钢板，可以提高焊接效率。

在进行焊接操作时，需要根据具体情况选择合适的焊接方法。

五、焊接质量控制钢箱梁的焊接质量控制是确保焊接接头质量的关键。

焊接质量控制包括焊接过程中的检查和焊接后的检验。

在焊接过程中，需要对焊接接头进行检查，确保焊缝的连续性和焊缝的质量。

焊接后，需要进行焊接接头的检验，以确保其符合要求。

六、焊接后处理钢箱梁焊接完成后，还需要进行焊接接头的后处理。

后处理包括焊接接头的清理和防腐处理。

焊接接头的清理可以去除焊渣和氧化物，以提高焊接接头的质量。

而防腐处理可以延长焊接接头的使用寿命。

钢箱梁焊接施工工艺是桥梁建设中不可或缺的一环。

在进行钢箱梁焊接时，需要进行准备工作、选择合适的焊接工艺和设定焊接参数，进行焊接操作，并进行焊接质量控制和后处理。

只有确保每个环节都符合要求，才能保证钢箱梁焊接的质量和安全性。

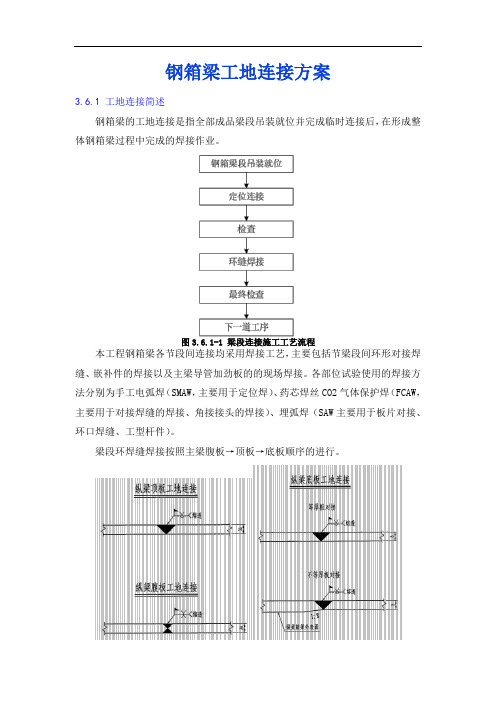

钢箱梁工地连接方案3.6.1 工地连接简述钢箱梁的工地连接是指全部成品梁段吊装就位并完成临时连接后，在形成整体钢箱梁过程中完成的焊接作业。

图3.6.1-1 梁段连接施工工艺流程本工程钢箱梁各节段间连接均采用焊接工艺，主要包括节梁段间环形对接焊缝、嵌补件的焊接以及主梁导管加劲板的的现场焊接。

各部位试验使用的焊接方法分别为手工电弧焊（SMAW，主要用于定位焊）、药芯焊丝CO2气体保护焊（FCAW，主要用于对接焊缝的焊接、角接接头的焊接）、埋弧焊（SAW主要用于板片对接、环口焊缝、工型杆件）。

梁段环焊缝焊接按照主梁腹板→顶板→底板顺序的进行。

图3.6.1-2 纵梁工地连接类型图3.6.1-3 纵向加劲肋工地连接类型（1）首先主纵梁每环口腹板各安排两名焊工对称施焊区域1，焊接方向为从下至上。

随后主纵梁每环口顶底板各安排一个焊工做到对称同步对称打焊接区域2、区域3，焊接方向为从桥中侧向边侧。

图3.6.1-4 梁段接口区域示意图（2）节段环口顶底板、腹板对接焊缝超声波检测合格后，进行环口嵌补件组装、焊接。

板肋嵌补件焊接应先焊接一端板肋对接焊缝，然后焊接另一端对接焊缝，最后焊接两侧角焊缝。

（3）待斜拉索安装后，对导管角度进行微调，使其与斜拉索同心后再组装焊接导管孔处的加劲构造。

（4）由于塔内空间限制，斜拉索在梁端千斤顶张拉调索，故梁端张拉的风嘴位置先空留，待全桥调索完成后，再进行空留位置风嘴焊接施工。

3.6.2 焊接施工准备（1）根据桥上焊接工程总量和施工进度要求，在每一吊装焊接作业面配置容量为200KVA的焊接电源。

焊所需（2）施工前安装、调试好配电设备、焊接设备、通风排尘设备、CO2防风棚架、除锈机具、气刨工具、火焰切割工具、防水防潮设备、焊接材料烘干箱，并设立专职维护管理人员。

（3）提前采购好施工所用焊接材料并做好复验工作。

（4）建立健全桥上施工岗位责任制度、安全制度、供电制度、通风排尘制度等规章制度，在桥上设置用电安全告示及用电安全设施。

钢箱梁焊接工艺方案钢箱梁焊接工艺方案钢箱梁是一种在道路、桥梁建设中常见的构件，也是重要的载荷支撑结构。

为了确保钢箱梁的安全、稳定性和使用寿命，钢箱梁焊接工艺的选择和实施至关重要。

本文将介绍钢箱梁焊接工艺方案的选择和实施，以确保焊接强度和质量。

一、钢箱梁焊接工艺方法的选择钢箱梁的焊接工艺方法通常分为手工焊接、自动焊接和半自动焊接。

手工焊接是一种传统的焊接方法，技术成熟、操作方便，但是需要焊工有较高的焊接技能和严格的焊接质量控制。

自动焊接和半自动焊接是现代化的新型焊接方法，可以提高工作效率和焊接质量。

具体选用哪种焊接工艺方法，需要针对具体的工艺条件进行分析和确认。

二、焊接工艺参数的确定与优化在钢箱梁的焊接过程中，焊接工艺参数的发挥至关重要。

其中包括焊接电流、电压、焊接速度、焊道宽度、焊缝几何形状等多个方面。

如果焊接参数的选择不当，将会导致焊缝的质量不好、焊缝强度不足等问题。

因此，在确定焊接工艺参数时，需要结合钢箱梁的材料种类和规格、焊接方法、设备特点、要求的焊接质量等多个方面进行综合考虑。

三、焊接缺陷与预防焊接缺陷是在钢箱梁焊接工艺中必须注意的问题。

由于焊接缺陷会直接影响构件的强度和稳定性，因此需要采取各种措施加以预防。

具体措施包括采用高质量的焊接材料、确保焊接材料的干燥性、加强焊前的表面清理和处理、严格按照焊接工艺要求操作等。

四、焊接质量控制与检测在焊接过程中，焊缝的质量完全依赖于焊接工艺的质量控制和检测。

因此，在钢箱梁的焊接工艺方案中，需要对于焊接的质检、检查、监测等环节进行细致的规划和控制。

采用合适的焊接材料和设备，对于焊接过程和焊缝进行实时的检测和监控，并进行必要的审查和评估，最终确保焊接强度和质量。

总之，钢箱梁焊接工艺方案的选择和实施，需要综合考虑多向因素，满足工程质量、安全和经济方面的需求。

仅仅依靠经验和传统的工艺方法已经无法满足现代化的生产需求，因此，需要从实际的工程项目出发，结合科技进展的成果，不断优化和完善钢箱梁焊接工艺方案，确保构件的安全、稳定性和使用寿命。

钢箱梁厂内焊接技术方案1、一般要求1.1.焊工资格参与本项目的焊工必须取得焊工资格等级证书，且只能从事上岗证书中认定范围内的工作，并在上岗前接受工艺人员的技术交底。

1.2.焊前准备（1）焊接前应将待焊区域及两侧20～30mm范围内的铁锈、氧化皮、油污、油漆等有害杂物打磨清理干净，露出金属光泽。

（2）封闭部位施焊时应采取良好的通风及排烟措施，以防中毒。

（3）焊接设备及电源的使用规定。

1）焊接设备必须完好，能灵活调节，电流表、电压表均在检验的有效期内。

设备管理人员对焊接设备进行定期检查，抽验焊接设备的实际电流、电压与设备上的表头读数是否一致，以保证焊接设备处于完好状态，对达不到焊接要求的设备及时进行检修、更换。

2）焊接设备使用的电源网路电压的波动范围应小于7％，焊接导线的截面应保证供电回路压降小于额定电压的5％，焊接回路电压降小于工作电压的10％。

3）焊接设备放置在通风、避雨、避雪的场所。

（4）切割坡口要求打磨光顺，不得有超标的凹陷或凸起。

（5）早晚空气湿度大于80％或钢板潮湿时要经过去潮处理后才能焊接（包括点焊）。

（6）定位焊接要求参见企标《定位焊施工要求》（Q/HBZK007-2011）。

1.3.焊接（1）多层多道焊中的各层各道之间的焊渣必须彻底清除干净。

（2）引熄弧板的规范要求参见企标《引弧板》（Q/HBZK005-2011）。

（3）未要求缓焊的角焊缝转角处（含过焊孔）包角应良好，焊缝的起落弧处应回焊10mm以上。

（4）CO2气体保护焊在风速超过2米/秒的时候应采取良好的防风措施。

CO2气体纯度不低于99.5％。

（5）埋弧自动焊焊接时应使用焊剂漏斗。

焊剂覆盖在焊缝上的厚度不小于20mm，且不大于60mm，焊接时不应急于敲去焊渣。

如果焊接过程中出现断弧现象，必须将断弧处刨成1:5的坡度，搭接50mm再施焊。

（6）不允许在焊缝坡口以外的母材上随意打火引弧。

（7）施工人员如果发现焊缝出现裂纹，应及时通知工艺员，查明原因后才能按工艺员制定的方案施工。

xxxxxxxxxxx改建工程钢箱梁焊接工艺方案编制：审核：批准：xxxxxxxxxxx2013年11月目录第一章、钢箱梁制作 (2)1、工程概况 (2)2、适用范围 (2)3、编制依据 (2)4、目的 (2)5、工程目标 (2)6、施工组织机构 (3)7、钢梁制作流程图................................... 错误!未定义书签。

8、施工准备......................................... 错误!未定义书签。

9、进度计划 (4)10、施工平面布置.................................... 错误!未定义书签。

11、钢梁制作施工方法................................ 错误!未定义书签。

12、防腐施工 (13)第二章、钢箱梁安装.................................. 错误!未定义书签。

1、总体方案......................................... 错误!未定义书签。

2、钢梁运输......................................... 错误!未定义书签。

3、现场拼装大吊装块................................. 错误!未定义书签。

4、防腐............................................. 错误!未定义书签。

第三章、质量保证措施.. (17)1、质量管理组织体系 (17)2、管理职责 (17)3、工程施工质量控制 (18)4、质量资料整理 (24)第四章、安全保证措施 (25)1、安全管理体系 (25)2、钢结构冷作安全 (25)3、焊接与切割安全 (26)4、现场架子搭设与拆除 (26)5、用电安全保证措施 (26)6、运输安全技术措施................................. 错误!未定义书签。

焊接钢箱梁快速拼装施工工法焊接钢箱梁快速拼装施工工法一、前言焊接钢箱梁是一种常用的桥梁结构形式，采用钢材组合焊接而成，具有强度高、耐久性好等优点。

然而，传统的焊接钢箱梁施工方式耗时较长，工期较长，难度较大。

为了提高施工效率，降低成本，出现了焊接钢箱梁快速拼装施工工法。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点焊接钢箱梁快速拼装施工工法具有以下特点：1. 施工效率高：采用模块化设计，提前制作好各个构件，现场只需进行拼装即可，大大缩短了施工周期。

2. 质量可控：通过工厂预制制作，保证了构件的准确尺寸和质量，提高了施工质量。

3. 成本低：减少了人工操作，节约了施工成本。

4.可重复使用：焊接钢箱梁采用拼装方式，可以在需要的时候进行拆卸和重组使用。

5. 环保节能：采用模块化预制方式，减少了现场污染和材料浪费，符合节能环保要求。

三、适应范围焊接钢箱梁快速拼装施工工法适用于大、中型桥梁的建设，特别适用于高速公路、城市主干道等交通重要线路的建设。

此外，由于其拼装灵活性，也适用于其他需要钢箱梁结构的工程，如航空、船舶等领域。

四、工艺原理焊接钢箱梁快速拼装施工工法通过对施工工法与实际工程之间的联系、采取的技术措施进行具体的分析和解释，让读者了解该工法的理论依据和实际应用。

其工艺原理主要包括以下几个方面：1. 模块化设计：对钢箱梁进行模块化设计，将其分为多个相互独立的构件，便于制作和运输。

2. 工厂预制：在工厂内进行焊接和加工，保证构件的质量和准确尺寸。

3. 现场拼装：将各个构件运到现场后，进行快速拼装，采用特殊的连接方式保证梁体的稳定性和强度。

4. 焊接加固：在拼装完成后，进行焊接加固，提高梁体的整体强度和稳定性。

五、施工工艺焊接钢箱梁快速拼装施工工法的施工工艺主要包括以下几个施工阶段：1. 模块制作：根据设计要求，对模块进行制作，包括焊接、切割和加固等工艺。

钢箱梁工地焊接桥位钢箱梁段从桥中间向桥两端吊装到位，调整线形，然后进行梁段的环焊缝焊接。

参与本工程的焊工必须持有与其施焊项目相对应、有效的焊工合格证书，并在上岗前接受技术交底。

钢箱梁焊接方式钢箱梁采用的焊接方式有：埋弧自动焊，CO2气体保护焊，手工电弧焊。

根据钢箱梁焊接施工质量要求，拟定的具体焊接方式见下表。

表 钢箱梁焊接方式环缝焊接坡口形式如下：底板对接焊缝 ②焊丝及钢衬垫应存放在干燥、通风的地方，锈蚀焊丝及钢衬垫须把铁锈清除干净后才能使用。

③焊条、焊剂的一次领用量应以4小时的工作所需用量为准,焊条使用时应存放在保温筒内，随用随取。

不得使用受潮的焊条、焊剂。

④陶质衬垫要求粘贴牢固，启封后没有使用完的衬垫要求退回焊条房烘焙后才能使用。

⑤钢衬垫要求与母材贴紧密。

焊前准备①焊接前应认真清理焊缝两侧30mm内的水、锈、氧化皮、油污、油漆或其它杂物，打磨出显现金属光泽。

②封闭部位施焊时应采取良好的通风和排烟措施，以防中毒。

③焊接设备必须是完好设备，具有良好的调节功能，电流表、电压表均在检验有效期内。

④切割不整齐的坡口要求打磨光顺，不得有大的凸起和凹陷。

⑤环境温度低于5℃或板厚大于30mm时，焊前要求预热，预热范围一般为每侧100mm以上。

预热温度为80～120℃，距焊缝30～50mm范围内测量温度。

⑥工地施工时，若环境湿度高于80%（或雨天施工），焊前要求使用烘枪除湿。

焊接要求①焊工应根据焊缝的具体形式以及相对应的《官山大桥钢箱梁制造焊接作业指导书》来选择焊接规范参数。

②多层多道焊时,各层各道间的熔渣必须彻底清除干净。

③角焊缝的转角处包角应良好,焊缝的起落弧处应回焊10mm以上。

④CO2气体保护焊在风速超过2米/秒时应采取良好的防风措施。

⑤埋弧自动焊焊剂覆盖厚度不应小于20mm,且不大于60mm,焊接后应等焊缝稍冷却再敲去熔渣。

如在焊接过程中出现断弧现象,必须将断弧处刨成1:5的坡度,搭接50mm施焊。

钢梁现场焊接及涂装方案5.1 钢梁焊接钢梁现场连接方式全部为焊接，在钢梁精调就位后核查焊接间隙是否满足焊接工艺评定要求，如不满足需要先处理焊接间隙。

5.1.1 焊接工艺评定焊接工艺评定是编制焊接工艺的依据，需在钢梁拼装正式开工前完成。

评定试验标准按照技术文件和现行标准执行。

焊接工艺评定试验流程如下：根据图纸确定需要评定的项目，拟用的焊接设备及焊接方法，焊接坡口形式及焊接顺序以及焊接参数，编写焊接工艺评定计划书，送交监理工程师评审批准。

然后根据批准的焊接工艺评定任务书，逐项进行焊接工艺评定试验，并根据试验结果写出相应的试验报告。

试验报告按规定程序批准后，根据焊接工艺评定试验报告编写各种接头的焊接工艺指导书。

焊接工艺指导书经监理工程师批准后由焊接技术人员根据焊接工艺指导书的内容组织焊接施工。

5.1.2 焊接一般要求1）焊工按焊接种类和不同的焊接位置分别进行考试，考试合格发给资格证书。

持证焊工经工程师认可后上岗，且只从事证书中认定范围内的工作，如果停焊时间超过6个月，应重新培训考核。

2）焊工焊接前检查所用焊接设备及仪表运行情况，确认准确无误后开工作业。

3）焊工提前熟悉工艺规程和施工图，未经焊接主管工程师同意，不得更改焊接工艺规程、施工图对焊接的有关规定，并对所焊焊缝质量负责。

4）当环境温度低于5℃，环境湿度高于80%时，必须采取必要的工艺措施且经工程师认可后进行焊接。

5）对接焊缝、主要角焊缝焊后记录构件的名称、号码、焊接日期、焊工号及焊接规范、预热温度等参数和焊缝质量状况等。

6）主要构件在组装后24小时内焊接，如果超过24小时，应根据不同情况，对待焊接区域进行清理或去湿处理后施焊。

7）组装前必须将待焊区域及两侧20～30mm范围内的铁锈、油污、氧化皮、底漆等有害物打磨干净，露出金属光泽。

8）焊接前除去定位焊缝表面熔渣，并检查待焊接区域的清理状况。

9）焊接时严禁在母材的非焊接部位引弧，焊后将焊缝表面的熔渣及两侧飞溅清理干净。
