上拉、下拉电阻的定义及用法

下拉电阻和上拉电阻的作用引言：在电子电路中，拉电阻是一种常见的电子元件，它们被广泛应用于数字电路、模拟电路和通信电路中。

其中，以下拉电阻和上拉电阻是两种常见的配置方式，它们的作用是为了确保信号的正确传输和稳定性。

本文将详细介绍以下拉电阻和上拉电阻的作用及其应用。

一、以下拉电阻的作用以下拉电阻是将电路引脚连接到地（GND）的电阻。

以下拉电阻的作用主要有两个方面：1. 信号稳定性以下拉电阻通过将电路引脚连接到地，起到了稳定信号的作用。

在数字电路中，电平为高电平时，以下拉电阻将电路引脚连接到地，使电路引脚保持在低电平，防止电路因为悬空而受到干扰或误判。

在模拟电路中，以下拉电阻将电路引脚连接到地，起到了电流平衡的作用，保证信号的稳定传输。

2. 节省功耗以下拉电阻通过将电路引脚连接到地，可以有效地降低功耗。

在数字电路中，当电平为低电平时，以下拉电阻将电路引脚连接到地，使电路引脚处于低电平状态，从而降低功耗。

在通信电路中，以下拉电阻也可以用于降低功耗，例如在串行通信中，通过以下拉电阻将通信线路拉低，可以在无通信时降低功耗。

二、上拉电阻的作用上拉电阻是将电路引脚连接到正电源（VCC）的电阻。

上拉电阻的作用主要有两个方面：1. 信号稳定性上拉电阻通过将电路引脚连接到正电源，起到了稳定信号的作用。

在数字电路中，电平为低电平时，上拉电阻将电路引脚连接到正电源，使电路引脚保持在高电平，防止电路因为悬空而受到干扰或误判。

在模拟电路中，上拉电阻将电路引脚连接到正电源，起到了电流平衡的作用，保证信号的稳定传输。

2. 提供默认状态上拉电阻可以提供电路引脚的默认状态。

在数字电路中，当使用开关或其他控制信号控制某个引脚的状态时，如果没有外部信号作用，上拉电阻将引脚拉高，提供默认状态。

这样可以确保引脚在没有外部信号作用时保持在预定状态，避免电路故障或误操作。

三、以下拉电阻和上拉电阻的应用以下拉电阻和上拉电阻的应用非常广泛，下面将介绍几个常见的应用场景：1. 按键输入电路在按键输入电路中，为了确保按键的正确输入，通常会使用以下拉电阻或上拉电阻。

上拉电阻和下拉电阻的原理以及部分应用总结推荐图中上下两个电阻分别为下拉电阻和上拉电阻,上拉就是将A点的电位拉高,下拉就是将A点的电位拉低,图中的12k有些是没有画出来的,或者是没有的.他们的作用就是在电路驱动器关闭时,给该节点一个固定的电平.上拉电阻：1、当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS 电路的最低高电平（一般为3.5V），这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。

2、OC门电路必须加上拉电阻，才能使用。

3、为加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。

4、在COMS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。

5、芯片的管脚加上拉电阻来提高输出电平，从而提高芯片输入信号的噪声容限增强抗干扰能力。

6、提高总线的抗电磁干扰能力。

管脚悬空就比较容易接受外界的电磁干扰。

7、长线传输中电阻不匹配容易引起反射波干扰，加上下拉电阻是电阻匹配，有效的抑制反射波干扰。

上拉电阻阻值的选择原则包括:1、从节约功耗及芯片的灌电流能力考虑应当足够大；电阻大，电流小。

2、从确保足够的驱动电流考虑应当足够小；电阻小，电流大。

3、对于高速电路，过大的上拉电阻可能边沿变平缓。

综合考虑以上三点,通常在1k到10k之间选取。

对下拉电阻也有类似道理对上拉电阻和下拉电阻的选择应结合开关管特性和下级电路的输入特性进行设定，主要需要考虑以下几个因素：1．驱动能力与功耗的平衡。

以上拉电阻为例，一般地说，上拉电阻越小，驱动能力越强，但功耗越大，设计是应注意两者之间的均衡。

2．下级电路的驱动需求。

同样以上拉电阻为例，当输出高电平时，开关管断开，上拉电阻应适当选择以能够向下级电路提供足够的电流。

3．高低电平的设定。

不同电路的高低电平的门槛电平会有不同，电阻应适当设定以确保能输出正确的电平。

以上拉电阻为例，当输出低电平时，开关管导通，上拉电阻和开关管导通电阻分压值应确保在零电平门槛之下。

上拉电阻下拉电阻的原理和作用上拉电阻和下拉电阻是电子电路设计中常用的元件，其原理和作用如下：1.上拉电阻：上拉电阻是一种电阻器，它的作用是将一个信号线拉高到高电平状态。

在数字电路中，上拉电阻通常用来确保信号线在断开连接时保持逻辑高电平，防止其浮动。

当信号线未连接到任何驱动器或信号源时，上拉电阻会向信号线提供一个连接到电源高电平的路径，从而确保信号线保持在逻辑高电平。

上拉电阻的原理是利用电阻的阻值将信号线连接到电源引脚，与电源之间形成一个电阻分压电路。

当信号线未被外部驱动时，上拉电阻会通过电流流向信号线，将其拉高到电源电压，使其保持逻辑高电平。

上拉电阻常用于开关电路、输入/输出电路、微控制器引脚等地方。

例如，在微控制器的输入引脚上加上上拉电阻，当外部信号未连接时，输入引脚会受到上拉电阻的影响，保持在逻辑高电平状态。

当外部信号连接并给出低电平信号时，外部信号能够更容易地拉低输入引脚电压，使微控制器能够检测到这个低电平信号。

2.下拉电阻：下拉电阻与上拉电阻相反，它的作用是将一个信号线拉低到低电平状态。

在数字电路中，下拉电阻通常用来确保信号线在断开连接时保持逻辑低电平，防止其浮动。

它通过提供一个连接到地的路径，将信号线拉低到地电位。

下拉电阻的原理也是利用电阻的阻值将信号线连接到地引脚，与地之间形成一个电阻分压电路。

当信号线未被外部驱动时，下拉电阻会通过电流流向地，将其拉低到地电位，使其保持逻辑低电平。

下拉电阻同样常用于开关电路、输入/输出电路、微控制器引脚等地方。

例如，在微控制器的输入引脚上加上下拉电阻，当外部信号未连接时，输入引脚会受到下拉电阻的影响，保持在逻辑低电平状态。

当外部信号连接并给出高电平信号时，外部信号能够更容易地拉高输入引脚电压，使微控制器能够检测到这个高电平信号。

总之，上拉电阻和下拉电阻在电子电路设计中起着重要的作用。

它们能够确保信号线的稳定性，防止浮动和干扰，从而提高电路的可靠性和抗干扰能力。

【硬件设计】上拉电阻和下拉电阻的用法一、什么是上拉电阻？什么是下拉电阻？上拉就是将不确定的信号通过一个电阻嵌位在高电平！电阻同时起限流作用！下拉同理！上拉是对器件注入电流，下拉是输出电流；弱强只是上拉电阻的阻值不同，没有什么严格区分；对于非集电极（或漏极）开路输出型电路（如普通门电路）提升电流和电压的能力是有限的，上拉电阻的功能主要是为集电极开路输出型电路输出电流通道。

二、上拉电阻及下拉电阻作用：1、提高電壓准位：a.当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS电路的最低高电平（一般为3.5V），这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。

b.OC门电路必须加上拉电阻，以提高输出的搞电平值。

2、加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。

3、N/A pin防靜電、防干擾：在COMS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。

同時管脚悬空就比较容易接受外界的电磁干扰。

4、电阻匹配，抑制反射波干扰：长线传输中电阻不匹配容易引起反射波干扰，加上下拉电阻是电阻匹配，有效的抑制反射波干扰。

5、預設空閒狀態/缺省電位：在一些 CMOS 输入端接上或下拉电阻是为了预设缺省电位. 当你不用这些引脚的时候, 这些输入端下拉接 0 或上拉接 1。

在I2C 总线等总线上，空闲时的状态是由上下拉电阻获得。

6. 提高芯片输入信号的噪声容限：输入端如果是高阻状态，或者高阻抗输入端处于悬空状态，此时需要加上拉或下拉，以免收到随机电平而影响电路工作。

同样如果输出端处于被动状态，需要加上拉或下拉，如输出端仅仅是一个三极管的集电极。

从而提高芯片输入信号的噪声容限增强抗干扰能力。

三、上拉电阻阻值的选择原则包括:1、从节约功耗及芯片的灌电流能力考虑应当足够大；电阻大，电流小。

2、从确保足够的驱动电流考虑应当足够小；电阻小，电流大。

上拉电阻与下拉电阻的总结上拉电阻的定义：上拉就是将不确定的信号通过一个电阻嵌位在高电平！电阻同时起限流作用！下拉同理！上拉是对器件注入电流，下拉是输出电流。

弱强只是上拉电阻的阻值不同，没有什么严格区分。

对于非集电极（或漏极）开路输出型电路（如普通门电路）提升电流和电压的能力是有限的，上拉电阻的功能主要是为集电极开路输出型电路输出电流通道。

为什么要使用拉电阻：①一般作单键触发使用时，如果IC本身没有内接电阻，为了使单键维持在不被触发的状态或是触发后回到原状态，必须在IC外部另接一电阻。

②数字电路有三种状态：高电平、低电平、和高阻状态，有些应用场合不希望出现高阻状态，可以通过上拉电阻或下拉电阻的方式使处于稳定状态，具体视设计要求而定！③一般说的是I/O端口，有的可以设置，有的不可以设置，有的是内置，有的是需要外接，I/O端口的输出类似与一个三极管的C，当C接通过一个电阻和电源连接在一起的时候，该电阻成为上C拉电阻，也就是说，如果该端口正常时为高电平，C通过一个电阻和地连接在一起的时候，该电阻称为下拉电阻，使该端口平时为低电平。

作用吗：比如：当一个接有上拉电阻的端口设为输如状态时，它的常态就为高电平，用于检测低电平的输入。

④上拉电阻是用来解决总线驱动能力不足时提供电流的，一般说法是拉电流。

下拉电阻是用来吸收电流，即灌电流。

上拉电阻的作用：1. 电阻作用：①接电组就是为了防止输入端悬空②减弱外部电流对芯片产生的干扰③保护cmos内的保护二极管,一般电流不大于10m A④上拉和下拉、限流。

⑤改变电平的电位，常用在TTL-CMOS匹配。

2. 在引脚悬空时有确定的状态。

3.增加高电平输出时的驱动能力。

4、为OC门提供电流：要看输出口驱动的是什么器件，如果该器件需要高电压的话，而输出口的输出电压又不够，就需要加上拉电阻。

如果有上拉电阻，那它的端口在默认值为高电平，你要控制它必须用低电平才能控制如三态门电路三极管的集电极，或二极管正极去控制把上拉电阻的电流拉下来成为低电平。

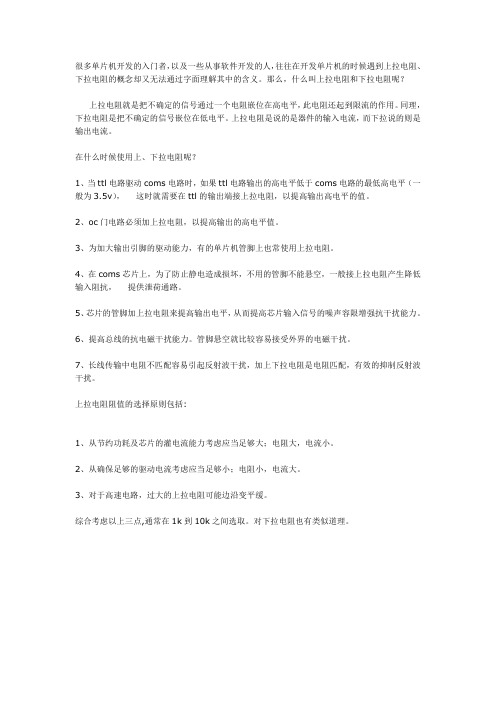

很多单片机开发的入门者，以及一些从事软件开发的人，往往在开发单片机的时候遇到上拉电阻、下拉电阻的概念却又无法通过字面理解其中的含义。

那么，什么叫上拉电阻和下拉电阻呢？上拉电阻就是把不确定的信号通过一个电阻嵌位在高电平，此电阻还起到限流的作用。

同理，下拉电阻是把不确定的信号嵌位在低电平。

上拉电阻是说的是器件的输入电流，而下拉说的则是输出电流。

在什么时候使用上、下拉电阻呢？1、当ttl电路驱动com s电路时，如果ttl电路输出的高电平低于coms电路的最低高电平（一般为3.5v），这时就需要在ttl的输出端接上拉电阻，以提高输出高电平的值。

2、oc门电路必须加上拉电阻，以提高输出的高电平值。

3、为加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。

4、在com s芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。

5、芯片的管脚加上拉电阻来提高输出电平，从而提高芯片输入信号的噪声容限增强抗干扰能力。

6、提高总线的抗电磁干扰能力。

管脚悬空就比较容易接受外界的电磁干扰。

7、长线传输中电阻不匹配容易引起反射波干扰，加上下拉电阻是电阻匹配，有效的抑制反射波干扰。

上拉电阻阻值的选择原则包括:1、从节约功耗及芯片的灌电流能力考虑应当足够大；电阻大，电流小。

2、从确保足够的驱动电流考虑应当足够小；电阻小，电流大。

3、对于高速电路，过大的上拉电阻可能边沿变平缓。

综合考虑以上三点,通常在1k到10k之间选取。

对下拉电阻也有类似道理。

安全提示：腾讯公司提醒您警惕“QQ中奖”骗局。

菜菜(54290690) 13:34:49就是一个放大电路，用1。

65V做比较菜菜(54290690) 13:39:37c212和c214应该是相位补偿作用，防止产生自激。

大海(108944215) 13:41:35电路在哪里呢？菜菜(54290690) 13:41:52上面，聊天记录里大海(108944215) 13:42:16哦，再发一次吧，我这里看不到菜菜(54290690) 13:42:33(232285984) 13:42:40__孧雉.／<capshili@> 13:42:50呵。

上下拉电阻的作用
上下拉电阻：
1、定义：上拉电阻就是一种将电气信号，一般是电压的上升的过程中，增加电阻后从而减小上升速度；而下拉就是将电气信号，一般是电压，下降的过程中，增加电阻，从而减小下降速度。

2、功能：上拉电阻可以阻挡较大的电流能力，可以完成降低电压上升
速度的作用；下拉电阻可以把电压拉到高位，降低电压下降速度，以
防止电压骤降。

3、分类：
（1）按照最大峰值电流能力可分为标准型、高峰值型以及个别特殊型；（2）按照用途可分为低频的、高速的以及包括CMOS电路的；
（3）按照结构可分为薄膜类、碳类、热焊类和金属、安装类等。

4、应用：
（1）上拉电阻在信号接口电路、电源稳压等方面得到了广泛的应用；（2）在通信接口的驱动电路中也得到了大量的应用；
（3）在现代的数字仪器、消费电子产品以及多媒体等领域也得到了广
泛的应用；
（4）在工业的自动化控制系统里，上下拉电阻也被广泛的应用。

5、特性：上下拉电阻外形规整且尺寸小巧，相比传统的电阻元器件能
够较小的占用空间，而且可以处理对信号电平和驱动能力比较高的信号，处理能力较强。

上拉电阻和下拉电阻什么是上拉电阻和下拉电阻？在电子电路中，上拉电阻和下拉电阻是常用于控制和稳定电路的元件。

它们主要用于输入引脚的电平的控制，帮助确保信号稳定和可靠。

上拉电阻是指连接在信号引脚和正电源之间的电阻，用于将信号引脚的电平拉高。

当信号引脚未接外部信号时，上拉电阻会将引脚的电平拉高到正电源电平。

通常，上拉电阻的阻值比较大，一般在10kΩ到100kΩ之间。

下拉电阻则是连接在信号引脚和地之间的电阻，用于将信号引脚的电平拉低。

当信号引脚未接外部信号时，下拉电阻会将引脚的电平拉低到地电平。

下拉电阻的阻值与上拉电阻类似，通常也在10kΩ到100kΩ之间。

上拉电阻和下拉电阻的应用上拉电阻的应用上拉电阻常用于数字电路中的输入引脚。

在数字电路中，当输入引脚未连接外部信号时，它往往处于一个悬空状态，容易受到干扰而产生误判。

通过连接上拉电阻，可以确保输入引脚的电平稳定地被拉高到正电源电平，从而避免误判。

下拉电阻的应用下拉电阻同样常用于数字电路中的输入引脚。

当输入引脚未连接外部信号时，下拉电阻可以确保引脚电平稳定地被拉低到地电平，避免产生误判。

下拉电阻也常用于与上拉电阻配合使用，实现部分输入引脚上升沿和下降沿触发功能。

上拉电阻和下拉电阻的实现方式上拉电阻和下拉电阻可以通过不同的实现方式来实现。

软件实现在一些特定的矽晶管结构中，当将输入引脚设置为输入模式时，可以通过软件配置使其内部电路自带上拉电阻或下拉电阻。

这种方式可以减少外部电路元件的使用，但在某些情况下可能受到芯片设计限制。

外部电路实现在一些情况下，需要通过外部电路连接上拉电阻或下拉电阻。

上拉电阻和下拉电阻可以通过将电阻连接到信号引脚和正电源或地之间来实现。

这种方式更灵活，可以根据需要选择不同阻值的电阻，以满足特定的应用要求。

小结上拉电阻和下拉电阻是在电子电路中常用的元件，用于控制和稳定电路的输入引脚电平。

通过连接上拉电阻和下拉电阻，可以确保信号引脚的电平稳定地被拉高或拉低。

三极管上拉电阻和下拉电阻三极管是一种常用的电子元件，广泛应用于各类电子设备中。

在三极管电路中，上拉电阻和下拉电阻是两个重要的元件，它们在电路中起到了重要的作用。

本文将分别介绍三极管上拉电阻和下拉电阻的作用和原理。

一、三极管上拉电阻上拉电阻是指连接在三极管的集电极和电源正极之间的电阻。

它的作用是将集电极与电源正极相连，以提供稳定的电压给三极管的集电极。

上拉电阻的阻值一般较大，常采用几千欧姆至几十千欧姆的范围。

三极管上拉电阻的主要作用有以下几个方面：1. 稳定工作点：上拉电阻通过限制集电极电流的大小，使得三极管能够在某个工作点上稳定工作。

上拉电阻的阻值越大，集电极电流就越小，从而使得工作点更加稳定。

2. 提供集电极电压：上拉电阻将电源正极与集电极相连，使得集电极能够获得稳定的电压。

这样，三极管的放大功能才能正常进行。

3. 防止漂移：上拉电阻通过限制集电极电流的大小，使得三极管的工作点不容易受到外界因素的干扰，从而防止工作点的漂移。

二、三极管下拉电阻下拉电阻是指连接在三极管的发射极和地之间的电阻。

它的作用是将发射极与地相连，以提供稳定的电压给三极管的发射极。

下拉电阻的阻值一般较小，常采用几十欧姆至几百欧姆的范围。

三极管下拉电阻的主要作用有以下几个方面：1. 提供发射极电压：下拉电阻将发射极与地相连，使得发射极能够获得稳定的电压。

这样，三极管的放大功能才能正常进行。

2. 稳定工作点：下拉电阻通过限制发射极电流的大小，使得三极管能够在某个工作点上稳定工作。

下拉电阻的阻值越小，发射极电流就越大，从而使得工作点更加稳定。

3. 防止漂移：下拉电阻通过限制发射极电流的大小，使得三极管的工作点不容易受到外界因素的干扰，从而防止工作点的漂移。

三、上拉电阻和下拉电阻的选择在实际应用中，选择合适的上拉电阻和下拉电阻对于三极管的工作非常重要。

具体选择的原则如下：1. 上拉电阻的阻值应适当大，以保证集电极电流的稳定性。

2. 下拉电阻的阻值应适当小，以保证发射极电流的稳定性。

(一)上拉电阻的使用场合：1、当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS电路的最低高电平（一般为3.5V），这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。

2、OC门电路必须加上拉电阻，才能使用。

3、为加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。

4、在COMS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。

同時管脚悬空就比较容易接受外界的电磁干扰（MOS器件为高输入阻抗，极容易引入外界干扰）。

5、芯片的管脚加上拉电阻来提高输出电平，从而提高芯片输入信号的噪声容限增强抗干扰能力。

6、提高总线的抗电磁干扰能力。

管脚悬空就比较容易接受外界的电磁干扰。

7、长线传输中电阻不匹配容易引起反射波干扰，加上下拉电阻是电阻匹配，有效的抑制反射波干扰。

(二)上拉电阻阻值的选择原则包括:1、从节约功耗及芯片的灌电流能力考虑应当足够大：电阻大，电流小。

2、从确保足够的驱动电流考虑应当足够小：电阻小，电流大。

3、对于高速电路，过大的上拉电阻可能边沿变平缓。

综合考虑以上三点,通常在1k到10k之间选取。

对下拉电阻也有类似道理。

(三)对上拉电阻和下拉电阻的选择应结合开关管特性和下级电路的输入特性进行设定，主要需要考虑以下几个因素：1．驱动能力与功耗的平衡。

以上拉电阻为例，一般地说，上拉电阻越小，驱动能力越强，但功耗越大，设计是应注意两者之间的均衡。

2．下级电路的驱动需求。

同样以上拉电阻为例，当输出高电平时，开关管断开，上拉电阻应适当选择以能够向下级电路提供足够的电流。

3．高低电平的设定。

不同电路的高低电平的门槛电平会有不同，电阻应适当设定以确保能输出正确的电平。

以上拉电阻为例，当输出低电平时，开关管导通，上拉电阻和开关管导通电阻分压值应确保在零电平门槛之下。

4．频率特性。

以上拉电阻为例，上拉电阻和开关管漏源级之间的电容和下级电路之间的输入电容会形成RC延迟，电阻越大，延迟越大。
