上拉电阻和下拉电阻的原理以及部分应用总结推荐图中上下两个电阻分别为下拉电阻和上拉电阻,上拉就是将A点的电位拉高,下拉就是将A点的电位拉低,图中的12k有些是没有画出来的,或者是没有的.他们的作用就是在电路驱动器关闭时,给该节点一个固定的电平.上拉电阻：1、当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS 电路的最低高电平（一般为3.5V），这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。
2、OC门电路必须加上拉电阻，才能使用。
3、为加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。
4、在COMS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。
5、芯片的管脚加上拉电阻来提高输出电平，从而提高芯片输入信号的噪声容限增强抗干扰能力。
6、提高总线的抗电磁干扰能力。
管脚悬空就比较容易接受外界的电磁干扰。
7、长线传输中电阻不匹配容易引起反射波干扰，加上下拉电阻是电阻匹配，有效的抑制反射波干扰。
上拉电阻阻值的选择原则包括:1、从节约功耗及芯片的灌电流能力考虑应当足够大；电阻大，电流小。
2、从确保足够的驱动电流考虑应当足够小；电阻小，电流大。
3、对于高速电路，过大的上拉电阻可能边沿变平缓。
综合考虑以上三点,通常在1k到10k之间选取。
对下拉电阻也有类似道理对上拉电阻和下拉电阻的选择应结合开关管特性和下级电路的输入特性进行设定，主要需要考虑以下几个因素：1．驱动能力与功耗的平衡。
以上拉电阻为例，一般地说，上拉电阻越小，驱动能力越强，但功耗越大，设计是应注意两者之间的均衡。
2．下级电路的驱动需求。
同样以上拉电阻为例，当输出高电平时，开关管断开，上拉电阻应适当选择以能够向下级电路提供足够的电流。
3．高低电平的设定。
不同电路的高低电平的门槛电平会有不同，电阻应适当设定以确保能输出正确的电平。
以上拉电阻为例，当输出低电平时，开关管导通，上拉电阻和开关管导通电阻分压值应确保在零电平门槛之下。
上拉电阻和下拉电阻的用处和区别上拉电阻的用处：1、当TTL电路驱动CMOS电路时，如果电路输出的高电平低于CMOS电路的最低高电平（一般为3.5V），这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。
2、OC门电路必须使用上拉电阻，以提高输出的高电平值。
3、为增强输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。
4、在CMOS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻以降低输入阻抗，提供泄荷通路。
5、芯片的管脚加上拉电阻来提高输出电平，从而提高芯片输入信号的噪声容限，增强抗干扰能力。
6、提高总线的抗电磁干扰能力，管脚悬空就比较容易接受外界的电磁干扰。
7、长线传输中电阻不匹配容易引起反射波干扰，加上、下拉电阻是电阻匹配，有效的抑制反射波干扰。
下拉电阻的用处：1、提高电压准位：a、当TTL电路驱动CMOS电路时，如果TTL电路输出的高电平低于CMOS电路的最低高电平（一般为3.5V），这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。
b、OC门电路必须加上拉电阻，以提高输出的高电平值。
2、加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。
3、N/Apin防静电、防干扰：在CMOS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。
同时管脚悬空就比较容易接受外界的电磁干扰。
4、电阻匹配，抑制反射波干扰：长线传输中电阻不匹配容易引起反射波干扰，加上下拉电阻是电阻匹配，有效的抑制反射波干扰。
5、预设空间状态/缺省电位：在一些CMOS输入端接上或下拉电阻是为了预设缺省电位。
当你不用这些引脚的时候，这些输入端下拉接0或上拉接1。
在I2C总线等总线上，空闲时的状态是由上下拉电阻获得6、提高芯片输入信号的噪声容限：输入端如果是高阻状态，或者高阻抗输入端处于悬空状态，此时需要加上拉或下拉，以免收到随机电平而影响电路工作。
【硬件设计】上拉电阻和下拉电阻的用法一、什么是上拉电阻？什么是下拉电阻？上拉就是将不确定的信号通过一个电阻嵌位在高电平！电阻同时起限流作用！下拉同理！上拉是对器件注入电流，下拉是输出电流；弱强只是上拉电阻的阻值不同，没有什么严格区分；对于非集电极（或漏极）开路输出型电路（如普通门电路）提升电流和电压的能力是有限的，上拉电阻的功能主要是为集电极开路输出型电路输出电流通道。
二、上拉电阻及下拉电阻作用：1、提高電壓准位：a.当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS电路的最低高电平（一般为3.5V），这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。
b.OC门电路必须加上拉电阻，以提高输出的搞电平值。
2、加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。
3、N/A pin防靜電、防干擾：在COMS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。
同時管脚悬空就比较容易接受外界的电磁干扰。
4、电阻匹配，抑制反射波干扰：长线传输中电阻不匹配容易引起反射波干扰，加上下拉电阻是电阻匹配，有效的抑制反射波干扰。
5、預設空閒狀態/缺省電位：在一些 CMOS 输入端接上或下拉电阻是为了预设缺省电位. 当你不用这些引脚的时候, 这些输入端下拉接 0 或上拉接 1。
在I2C 总线等总线上，空闲时的状态是由上下拉电阻获得。
6. 提高芯片输入信号的噪声容限：输入端如果是高阻状态，或者高阻抗输入端处于悬空状态，此时需要加上拉或下拉，以免收到随机电平而影响电路工作。
同样如果输出端处于被动状态，需要加上拉或下拉，如输出端仅仅是一个三极管的集电极。
从而提高芯片输入信号的噪声容限增强抗干扰能力。
三、上拉电阻阻值的选择原则包括:1、从节约功耗及芯片的灌电流能力考虑应当足够大；电阻大，电流小。
2、从确保足够的驱动电流考虑应当足够小；电阻小，电流大。

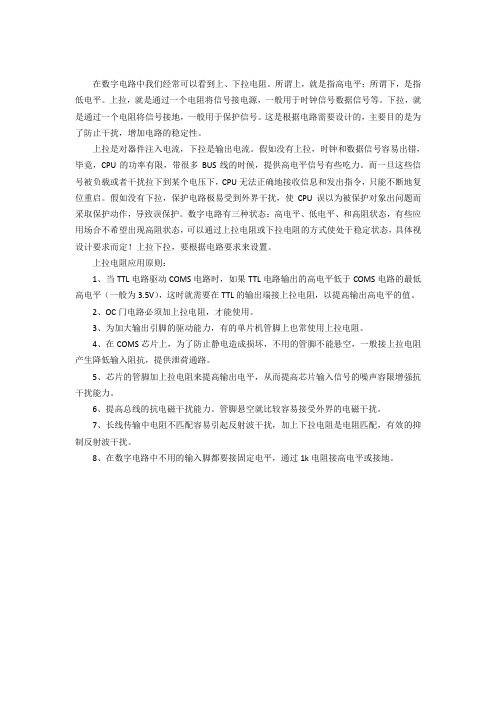

在数字电路中我们经常可以看到上、下拉电阻。
所谓上，就是指高电平；所谓下，是指低电平。
上拉，就是通过一个电阻将信号接电源，一般用于时钟信号数据信号等。
下拉，就是通过一个电阻将信号接地，一般用于保护信号。
这是根据电路需要设计的，主要目的是为了防止干扰，增加电路的稳定性。
上拉是对器件注入电流，下拉是输出电流。
假如没有上拉，时钟和数据信号容易出错，毕竟，CPU的功率有限，带很多BUS线的时候，提供高电平信号有些吃力。
而一旦这些信号被负载或者干扰拉下到某个电压下，CPU无法正确地接收信息和发出指令，只能不断地复位重启。
假如没有下拉，保护电路极易受到外界干扰，使CPU误以为被保护对象出问题而采取保护动作，导致误保护。
数字电路有三种状态：高电平、低电平、和高阻状态，有些应用场合不希望出现高阻状态，可以通过上拉电阻或下拉电阻的方式使处于稳定状态，具体视设计要求而定！上拉下拉，要根据电路要求来设置。
上拉电阻应用原则：1、当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS电路的最低高电平（一般为3.5V），这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。
2、OC门电路必须加上拉电阻，才能使用。
3、为加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。
4、在COMS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。
5、芯片的管脚加上拉电阻来提高输出电平，从而提高芯片输入信号的噪声容限增强抗干扰能力。
6、提高总线的抗电磁干扰能力。
管脚悬空就比较容易接受外界的电磁干扰。
7、长线传输中电阻不匹配容易引起反射波干扰，加上下拉电阻是电阻匹配，有效的抑制反射波干扰。
8、在数字电路中不用的输入脚都要接固定电平，通过1k电阻接高电平或接地。
什么是上拉电阻？上拉电阻和下拉电阻都是电阻元器件，所谓上拉电阻就是接电源正极，下拉的就是接负极或地。
上拉就是将不确定的信号通过一个电阻钳位在高电平，电阻同时起限流作用。
下拉同理，也是将不确定的信号通过一个电阻钳位在低电平。
那么，上拉电阻和下拉电阻的用处和区别分别又是什么呢？一、上拉电阻和下拉电阻是什么上拉就是将不确定的信号通过一个电阻钳位在高电平，电阻同时起限流作用。
而下拉电阻是直接接到地上，接二极管的时候电阻末端是低电平，将不确定的信号通过一个电阻钳位在低电平。
上拉是对器件输入电流，下拉是输出电流；强弱只是上拉电阻的阻值不同，没有什么严格区分；对于非集电极（或漏极）开路输出型电路（如普通门电路）提供电流和电压的能力是有限的，上拉电阻的功能主要是为集电极开路输出型电路输出电流通道。
二、上拉电阻和下拉电阻的用处和区别上拉电阻和下拉电阻二者共同的作用是：避免电压的“悬浮”，造成电路的不稳定。
上拉电阻：1、概念：将一个不确定的信号，通过一个电阻与电源VCC相连，固定在高电平；2、上拉是对器件注入电流，灌电流；3、当一个接有上拉电阻的IO端口设置为输入状态时，它的常态为高电平。
下拉电阻：1、概念：将一个不确定的信号，通过一个电阻与地GND相连，固定在低电平；2、下拉是从器件输出电流，拉电流；3、当一个接有下拉电阻的IO端口设置为输入状态时，它的常态为低电平。
上拉是对器件注入电流，下拉是输出电流，弱强只是上拉电阻的阻值不同，没有什么严格区分，对于非集电极（或漏极）开路输出型电路（如普通门电路）提升电流和电压的能力是有限的，上拉电阻的功能主要是为集电极开路输出型电路输出电流通道。
由此可见，电源到器件引脚上的电阻叫上拉电阻，作用是平时使用该引脚为高电平；地（GND）到器件引脚的电阻叫下拉电阻，作用是平时使该引脚为低电平。
上拉电阻下拉电阻的总结一、什么是上拉电阻？什么是下拉电阻？上拉就是将不确定的信号通过一个电阻嵌位在高电平！电阻同时起限流作用！下拉同理！上拉是对器件注入电流，下拉是输出电流；弱强只是上拉电阻的阻值不同，没有什么严格区分；对于非集电极（或漏极）开路输出型电路（如普通门电路）提升电流和电压的能力是有限的，上拉电阻的功能主要是为集电极开路输出型电路输出电流通道。
上拉电阻是指：将某电位点采用电阻与电源VDD相连的电阻。
比如，LM339比较器的输出端在输出高电平时，输出端是悬空的（集电极输出），采用上拉电阻可以将电源电压通过该电阻向负载输出电流，而输出端低电平时，输出端对地短接。
下拉电阻就是在某电位点用电阻与地相连的电阻。
如果某电位点有下拉和上拉电阻就组成了分压电路，此时，电阻又叫分压电阻。
二、上拉电阻及下拉电阻作用：1、提高電壓准位：a.当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS电路的最低高电平（一般为3.5V），这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。
b.OC门电路必须加上拉电阻，以提高输出的搞电平值。
2、加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。
3、N/A pin防靜電、防干擾：A）在COMS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。
B)管脚悬空就比较容易接受外界的电磁干扰。
4. 提高芯片输入信号的噪声容限：输入端如果是高阻状态，或者高阻抗输入端处于悬空状态，此时需要加上拉或下拉，以免收到随机电平而影响电路工作。
同样如果输出端处于被动状态，需要加上拉或下拉，如输出端仅仅是一个三极管的集电极。
从而提高芯片输入信号的噪声容限增强抗干扰能力。
4、电阻匹配，抑制反射波干扰：长线传输中电阻不匹配容易引起反射波干扰，加上下拉电阻是电阻匹配，有效的抑制反射波干扰。
5、预设开关状态/缺省电位：在一些 CMOS 输入端接上或下拉电阻是为了预设缺省电位. 当你不用这些引脚的时候, 这些输入端下拉接 0 或上拉接 1。
上拉电阻、下拉电阻的作用上拉电阻是指将某点电位采用电阻与电源VDD相连的电阻。
下拉电阻是指在某点电位用电阻与地相连的电阻。
1、当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS电路的最低高电平（一般为3.5V），这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。
2、OC门电路必须加上拉电阻，以提高输出的搞电平值。
3、为加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。
4、在COMS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。
5、芯片的管脚加上拉电阻来提高输出电平，从而提高芯片输入信号的噪声容限增强抗干扰能力。
6、提高总线的抗电磁干扰能力。
管脚悬空就比较容易接受外界的电磁干扰。
7、长线传输中电阻不匹配容易引起反射波干扰，加上下拉电阻是电阻匹配，有效的抑制反射波干扰。
上拉电阻阻值的选择原则包括:1、从节约功耗及芯片的灌电流能力考虑应当足够大；电阻大，电流小。
2、从确保足够的驱动电流考虑应当足够小；电阻小，电流大。
3、对于高速电路，过大的上拉电阻可能边沿变平缓。
综合考虑以上三点,通常在1k到10k之间选取。
上拉电阻：1、当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS电路的最低高电平（一般为3.5V），这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。
2、OC门电路必须加上拉电阻，才能使用。
3、为加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。
4、在COMS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。
5、芯片的管脚加上拉电阻来提高输出电平，从而提高芯片输入信号的噪声容限增强抗干扰能力。
6、提高总线的抗电磁干扰能力。
管脚悬空就比较容易接受外界的电磁干扰。
7、长线传输中电阻不匹配容易引起反射波干扰，加上下拉电阻是电阻匹配，有效的抑制反射波干扰。
电阻上拉和下拉的作用
电阻上拉和下拉是电子电路中常见的两种电路连接方式，它们的作用是调节电路的输出状态。
电阻上拉是将一个电路输入引脚通过一个电阻连接至正电源，这样当没有信号输入时电路输入引脚的电位将会被拉高至正电源电位，从而保证输入信号的稳定性。
电阻下拉则是将一个电路输入引脚通过一个电阻连接至负电源，当没有信号输入时电路输入引脚的电位将会被拉低至负电源电位，同样保证输入信号的稳定性。
在实际应用中，电阻上拉和下拉常用于数字电路的输入端，保证输入信号的稳定性和正确性。
- 1 -。

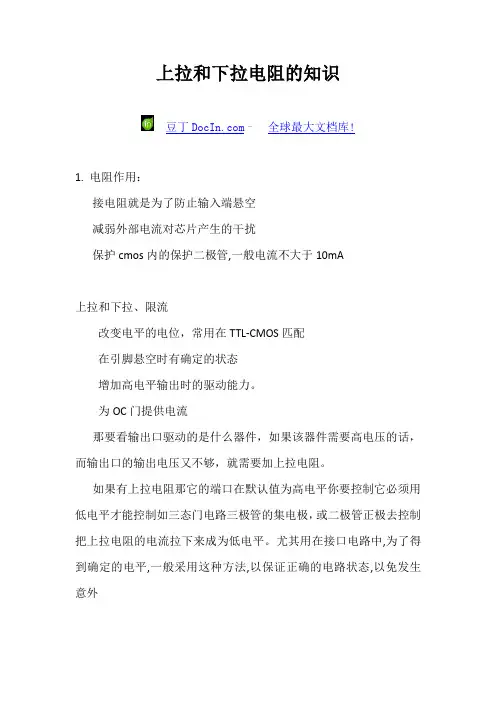

上拉和下拉电阻的知识豆丁–全球最大文档库!1. 电阻作用：接电阻就是为了防止输入端悬空减弱外部电流对芯片产生的干扰保护cmos内的保护二极管,一般电流不大于10mA上拉和下拉、限流改变电平的电位，常用在TTL-CMOS匹配在引脚悬空时有确定的状态增加高电平输出时的驱动能力。
为OC门提供电流那要看输出口驱动的是什么器件，如果该器件需要高电压的话，而输出口的输出电压又不够，就需要加上拉电阻。
如果有上拉电阻那它的端口在默认值为高电平你要控制它必须用低电平才能控制如三态门电路三极管的集电极，或二极管正极去控制把上拉电阻的电流拉下来成为低电平。
尤其用在接口电路中,为了得到确定的电平,一般采用这种方法,以保证正确的电路状态,以免发生意外2、定义：上拉就是将不确定的信号通过一个电阻嵌位在高电平！电阻同时起限流作用！下拉同理！上拉是对器件注入电流，下拉是输出电流弱强只是上拉电阻的阻值不同，没有什么严格区分对于非集电极（或漏极）开路输出型电路（如普通门电路）提升电流和电压的能力是有限的，上拉电阻的功能主要是为集电极开路输出型电路输出电流通道。
3、为什么要使用拉电阻：一般作单键触发使用时，如果IC本身没有内接电阻，为了使单键维持在不被触发的状态或是触发后回到原状态，必须在IC外部另接一电阻。
数字电路有三种状态：高电平、低电平、和高阻状态，有些应用场合不希望出现高阻状态，可以通过上拉电阻或下拉电阻的方式使处于稳定状态，具体视设计要求而定！一般说的是I/O端口，有的可以设置，有的不可以设置，有的是内置，有的是需要外接，I/O端口的输出类似与一个三极管的C，当C 接通过一个电阻和电源连接在一起的时候，该电阻成为上C拉电阻，也就是说，如果该端口正常时为高电平，C通过一个电阻和地连接在一起的时候，该电阻称为下拉电阻，使该端口平时为低电平，作用吗：比如：当一个接有上拉电阻的端口设为输入状态时，他的常态就为高电平，用于检测低电平的输入。
下拉电阻和上拉电阻的作用
下拉电阻和上拉电阻是常用的电路元件，它们的作用是控制电路中信号的电平。
下拉电阻是连接在信号线和地之间的电阻，它的作用是将信号线拉低到地的电位，以确保信号线上的电平为低电平。
在数字电路中，下拉电阻常用于输入端口，以确保当输入信号未连接时，输入端口的电平为低电平。
上拉电阻是连接在信号线和电源之间的电阻，它的作用是将信号线拉高到电源的电位，以确保信号线上的电平为高电平。
在数字电路中，上拉电阻常用于输入
端口，以确保当输入信号未连接时，输入端口的电平为高电平。
除了用于输入端口外，下拉电阻和上拉电阻还常用于开关电路中。
在这种情况下，下拉电阻或上拉电阻用于控制开关的电平，以确保开关处于正确的状态。
总之，下拉电阻和上拉电阻在电路中起着非常重要的作用，它们可以控制信号线的电平，确保电路的正常运行。
