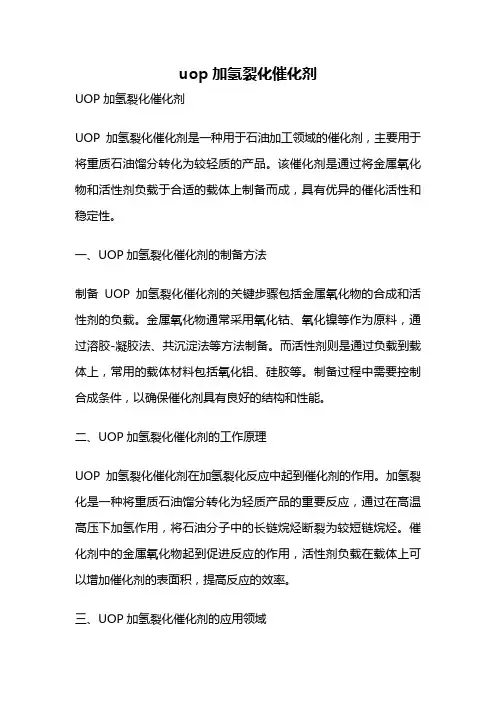

uop加氢裂化催化剂UOP加氢裂化催化剂UOP加氢裂化催化剂是一种用于石油加工领域的催化剂，主要用于将重质石油馏分转化为较轻质的产品。
该催化剂是通过将金属氧化物和活性剂负载于合适的载体上制备而成，具有优异的催化活性和稳定性。
一、UOP加氢裂化催化剂的制备方法制备UOP加氢裂化催化剂的关键步骤包括金属氧化物的合成和活性剂的负载。
金属氧化物通常采用氧化钴、氧化镍等作为原料，通过溶胶-凝胶法、共沉淀法等方法制备。
而活性剂则是通过负载到载体上，常用的载体材料包括氧化铝、硅胶等。
制备过程中需要控制合成条件，以确保催化剂具有良好的结构和性能。
二、UOP加氢裂化催化剂的工作原理UOP加氢裂化催化剂在加氢裂化反应中起到催化剂的作用。
加氢裂化是一种将重质石油馏分转化为轻质产品的重要反应，通过在高温高压下加氢作用，将石油分子中的长链烷烃断裂为较短链烷烃。
催化剂中的金属氧化物起到促进反应的作用，活性剂负载在载体上可以增加催化剂的表面积，提高反应的效率。
三、UOP加氢裂化催化剂的应用领域UOP加氢裂化催化剂广泛应用于石油加工领域，特别是在重质石油加工和汽油生产中。
通过加氢裂化反应，可以将重质石油馏分转化为轻质产品，提高石油资源的利用效率。
同时，UOP加氢裂化催化剂还可以用于汽油生产中的脱硫、脱氮等环保处理工艺，减少有害物质的排放。
四、UOP加氢裂化催化剂的优势UOP加氢裂化催化剂具有以下几个优势：1. 高催化活性：UOP加氢裂化催化剂具有优异的催化活性，可以有效地促进加氢裂化反应的进行，提高产品产率。
2. 良好的稳定性：UOP加氢裂化催化剂在高温高压的工况下具有良好的稳定性，能够长时间保持催化活性。
3. 适应性广泛：UOP加氢裂化催化剂适用于不同种类的石油馏分，可以应对不同原料的加工需求。
4. 环保性能优异：UOP加氢裂化催化剂可以用于石油加工中的环保处理工艺，具有脱硫、脱氮等功能，减少有害物质的排放。
五、总结UOP加氢裂化催化剂是一种在石油加工领域应用广泛的催化剂，通过其优异的催化活性和稳定性，可以将重质石油馏分转化为较轻质的产品，提高石油资源的利用效率。
第一章 加氢反应器反应器是加氢裂化装置的核心设备，它操作于高温、高压、临氢(含H 2S)环境下，且进入到反应器内的物料中往往含有硫和氮等杂质。
由于加氢反应器使用条件苛刻，在反应器的发展历史上主要围绕提高反应器使用的安全性。
为确保加氢裂化反应器的安全运行，有必要了解反应器的结构、原理、损伤形式和对策。
一、反应器的分类1、按主体结构分加氢反应器按其主体结构特点可以分为锻焊结构、板焊结构和多层结构。
其断面结构及特征如下表1-1所示。
表1-1 各种结构反应器的特征分类锻焊结构板焊结构多层结构结构断面条件可用于高温高压场合。
其最高温度取决于材料的性能(如抗氢腐蚀等)。
可用于高温高压场合。
其最高温度取决于材料的性能(如抗氢腐蚀等)。
可用于高压，但温度不宜太高。
因为它存在结构上不连续性的特点，会造成较大的热应力和因缺口效应而使疲劳强度下降等。
所以对于大于350℃和温度、压力有急剧波动的场合谨慎选用。
适用范围最大厚度 约450mm 约300mm总厚约600mm。
一般内筒厚20mm，层板厚4～8mm。
选材要求(1)选用满足力学性能和抗环境脆裂(如氢腐蚀)性能的材料。
(2)为防止H 2S腐蚀在内表面堆焊不锈钢堆焊层。
(1)选用满足力学性能和抗环境脆裂(如氢腐蚀)性能的材料。
(2)为防止H 2S腐蚀在内表面堆焊不锈钢堆焊层。
(1)内筒选用抗氢腐蚀和H 2S的材料(如不锈钢)。
(2)层板可以采用高强钢，以利设备轻量化。
焊缝仅有环焊缝，对提高反应器耐周向应力的可靠性有利，而且焊缝少有纵、环焊缝，焊缝多。
焊接工作量大。
有纵、环焊缝，焊缝多。
但焊缝系薄(较薄)板焊接，其质量较易保证。
焊后热处理 必须 必须 一般不进行 射线或超声检测 易 易 难声发射检测 易较易较易本装置反应器R1001、R1002均为锻焊结构反应器。
2、按使用状态的分类型式及其特征反应器按其使用状态下高温介质是否直接与器壁接触可分为热壁结构和冷壁结构。

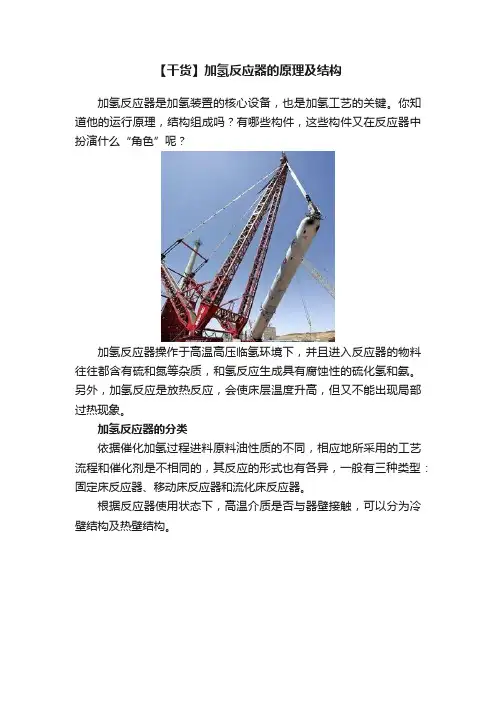

【干货】加氢反应器的原理及结构加氢反应器是加氢装置的核心设备，也是加氢工艺的关键。
你知道他的运行原理，结构组成吗？有哪些构件，这些构件又在反应器中扮演什么“角色”呢？加氢反应器操作于高温高压临氢环境下，并且进入反应器的物料往往都含有硫和氮等杂质，和氢反应生成具有腐蚀性的硫化氢和氨。
另外，加氢反应是放热反应，会使床层温度升高，但又不能出现局部过热现象。
加氢反应器的分类依据催化加氢过程进料原料油性质的不同，相应地所采用的工艺流程和催化剂是不相同的，其反应的形式也有各异，一般有三种类型：固定床反应器、移动床反应器和流化床反应器。
根据反应器使用状态下，高温介质是否与器壁接触，可以分为冷壁结构及热壁结构。
冷壁式反应器冷壁式反应器是在设备内壁设置非金属隔热层，有些还在隔热层内衬不锈钢套，使反应器的设计壁温降至300℃以下，因而就可以选用15CrMoR或碳钢，内壁也不用堆焊不锈钢，从而大大降低了制造难度。
但由于冷壁式反应器的隔热层占据内壳空间，减少了反应器容积的利用率，浪费了材料，而且冷壁式反应器内的非金属隔热层在介质的冲刷下，或在温度的变化中易损坏，操作一段时间后可能就需要修理或更换，且施工和修理费用较高。
如果操作时衬里脱落，衬里脱落处附近的反应器壁会超过设计温度，从外观看，该处油漆会变色。
因此反应器的不安全隐患大大增加，严重时甚至造成装置的被迫停车。
热壁式反应器热壁式反应器的器壁直接与介质接触，器壁温度与操作温度基本一致，所以被称为热壁式反应器。
虽然热壁反应器的制造难度较大，一次性投资较高，但它可以保证长周期安全运行，目前已在国际上普遍采用。

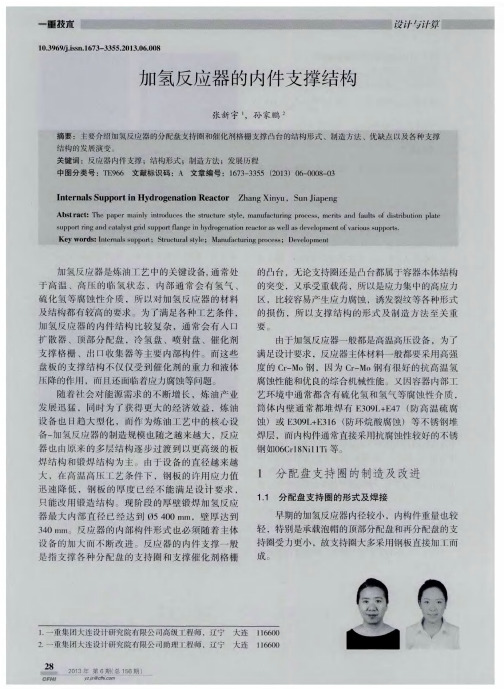

加氢反应器的内构件加氢过程由于存在有气、液、固三相的放热反应，欲使反应进料（气、液两相）与催化剂（固相）充分、均匀、有效地接触，加氢反应器设计有多个催化剂床层，在每个床层的顶部都设置有分配盘，并在两个床层之间设有温控结构（冷氢箱），以确保加氢装置的安全平稳生产和延长催化剂的使用寿命。

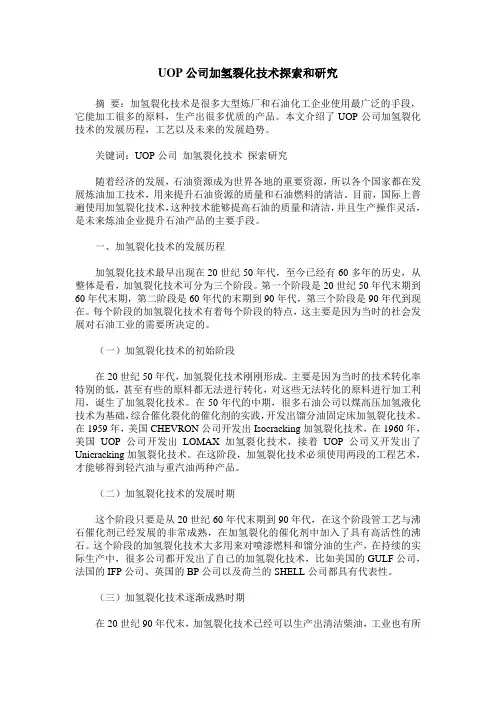

UOP公司加氢裂化技术探索和研究摘要：加氢裂化技术是很多大型炼厂和石油化工企业使用最广泛的手段，它能加工很多的原料，生产出很多优质的产品。
本文介绍了UOP公司加氢裂化技术的发展历程，工艺以及未来的发展趋势。
关键词：UOP公司加氢裂化技术探索研究随着经济的发展，石油资源成为世界各地的重要资源，所以各个国家都在发展炼油加工技术，用来提升石油资源的质量和石油燃料的清洁。
目前，国际上普遍使用加氢裂化技术，这种技术能够提高石油的质量和清洁，并且生产操作灵活，是未来炼油企业提升石油产品的主要手段。
一、加氢裂化技术的发展历程加氢裂化技术最早出现在20世纪50年代，至今已经有60多年的历史，从整体是看，加氢裂化技术可分为三个阶段。
第一个阶段是20世纪50年代末期到60年代末期，第二阶段是60年代的末期到90年代，第三个阶段是90年代到现在。
每个阶段的加氢裂化技术有着每个阶段的特点，这主要是因为当时的社会发展对石油工业的需要所决定的。
（一）加氢裂化技术的初始阶段在20世纪50年代，加氢裂化技术刚刚形成。
主要是因为当时的技术转化率特别的低，甚至有些的原料都无法进行转化，对这些无法转化的原料进行加工利用，诞生了加氢裂化技术。
在50年代的中期，很多石油公司以煤高压加氢液化技术为基础，综合催化裂化的催化剂的实践，开发出馏分油固定床加氢裂化技术。
在1959年，美国CHEVRON公司开发出Isocracking加氢裂化技术，在1960年，美国UOP公司开发出LOMAX加氢裂化技术，接着UOP公司又开发出了Unicracking加氢裂化技术。
在这阶段，加氢裂化技术必须使用两段的工程艺术，才能够得到轻汽油与重汽油两种产品。
（二）加氢裂化技术的发展时期这个阶段只要是从20世纪60年代末期到90年代，在这个阶段管工艺与沸石催化剂已经发展的非常成熟，在加氢裂化的催化剂中加入了具有高活性的沸石。
这个阶段的加氢裂化技术大多用来对喷漆燃料和馏分油的生产，在持续的实际生产中，很多公司都开发出了自己的加氢裂化技术，比如美国的GULF公司，法国的IFP公司、英国的BP公司以及荷兰的SHELL公司都具有代表性。
uop催化剂一、UOP催化剂的概述UOP催化剂是由美国环球油品公司（UOP）生产的一种催化剂，主要用于石化、炼油等领域中的加氢、裂化、重整等反应过程中。
UOP催化剂具有高效、稳定、耐腐蚀等特点，在工业生产中得到广泛应用。
二、UOP催化剂的种类1. 加氢催化剂：加氢催化剂主要用于油品加氢反应中，能够将含硫、含氮和含氧杂质转化为无害物质，并且能够提高燃料的辛烷值和抗爆性能。
2. 裂化催化剂：裂化催化剂主要用于轻油裂解反应中，能够将较长链烷烃分解为较短链的烷烃和芳香烃，从而提高汽油产量。
3. 重整催化剂：重整催化剂主要用于对苯基丙烷等芳香族物质进行重整反应，形成高辛烷值的苯乙烯和苯乙二烯等芳香烃，从而提高汽油辛烷值。
4. 烷基化催化剂：烷基化催化剂主要用于将甲烷和乙烷等低碳烷烃转化为较高碳数的正构和支链异构体。
三、UOP催化剂的制备工艺UOP催化剂的制备工艺主要包括以下几个步骤：1. 催化剂载体的制备：选择适当的载体材料（如γ-Al2O3、SiO2等）经过一系列处理，如混合、压片、干燥等，制成规定形状和尺寸的载体。
2. 催化剂活性组分的负载：将活性组分（如铜、钼、镍等）与载体进行负载，通过浸渍、共沉淀等方法将活性组分均匀地分散在载体上，并进行干燥和焙烧处理。
3. 催化剂表面修饰：对已经负载好活性组分的催化剂进行一些表面修饰处理，如添加助剂（如氧化铝）、调节pH值等，以提高催化剂的稳定性和反应效率。
4. 催化剂包装和贮存：将制备好的催化剂进行包装和贮存，以保证其在使用过程中的稳定性和活性。
四、UOP催化剂的应用领域UOP催化剂具有广泛的应用领域，包括炼油、石化、化工等行业。
具体应用如下：1. 炼油行业：UOP加氢催化剂可以用于炼制高辛烷值汽油和柴油；UOP裂化催化剂可以提高汽油产量；UOP重整催化剂可以提高汽油辛烷值。
2. 石化行业：UOP加氢催化剂可以用于合成苯乙烯等芳香族物质；UOP裂化催化剂可以用于生产乙烯等轻质烯烃；UOP重整催化剂可以用于生产苯乙二烯等芳香族物质。
