加氢裂化装置生产原理及工艺流程

两段加氢裂化工艺流程
一、前处理段
1.原料预处理
（1）原料进入预处理单元。

（2）进行预处理，如脱硫、脱氮等。

2.加氢反应器
（1）预处理后的原料进入加氢反应器。

（2）在加氢反应器中进行裂化反应。

二、主处理段
1.裂解反应
（1）加氢反应后的产物进入裂解反应器。

（2）在高温高压下进行裂解反应。

2.分离提纯
（1）裂解产物经过分离提纯过程。

（2）分离得到目标产品和副产物。

三、产品处理段
1.产品分析
（1）对产品进行化验分析。

（2）确定产品质量和组分。

2.产品储存
（1）合格产品进行储存。

（2）设立储罐或储存设施。

四、废料处理段
1.副产物处理
（1）对副产物进行处理。

（2）如废水处理、废气处理等。

2.资源回收
（1）尽可能回收废料中的有用物质。

（2）减少废料对环境的影响。

五、安全环保措施
1.安全生产
（1）加强生产安全管理。

（2）实施安全防护措施。

2.环保措施
（1）配备污染治理设施。

（2）确保废料处理符合环保标准。

加氢裂化工艺流程介绍加氢裂化是一种炼油工艺，是将重质石油馏分转化为高附加值的轻油产品的过程。

加氢裂化工艺利用氢气压力和催化剂来裂解重质馏分，并将其转化为高质量的产品，包括汽油、柴油和润滑油。

这种工艺流程在炼油业中得到了广泛应用，可以提高产品的产量和质量，同时减少环境污染。

加氢裂化工艺的流程包括进料预热、加氢裂化反应、产品分馏和再生催化剂处理等步骤。

下面我们将详细介绍这些步骤的工艺流程。

进料预热。

在加氢裂化工艺中，原油馏分首先被加热到一定温度，以便在后续的反应中更容易裂解。

进料预热也有助于提高反应效率和产品质量。

通常，原油馏分会被送入加热炉中进行预热，并且这个过程中会用蒸汽加热原油，将其温度提高到裂解反应所需的温度，通常在300-450摄氏度之间。

接下来是加氢裂化反应。

预热后的原油馏分被送入反应器中，与氢气和催化剂一起进行裂解反应。

在加氢裂化反应中，重质原油分子与氢气发生裂解，并在催化剂的作用下产生轻质烃类产品。

这个反应过程需要在一定的温度和压力下进行，通常反应温度在400-500摄氏度，压力在20-70大气压之间。

催化剂会加速这个裂解反应，提高反应的速率和选择性，使得产物更适合炼油产品的要求。

裂解反应产生的产物包括液态烃类产品和气态产物。

这些产物被送入产品分馏装置进行分馏，分离出不同碳数的烃类产品。

汽油、柴油、润滑油基础油等轻质产品会被分离出来，而重质产物则可以通过再生催化剂处理得到更多的轻质产品。

通过产品分馏，可以得到高品质的燃料和润滑油产品，符合炼油产品的要求。

再生催化剂处理。

随着反应的进行，催化剂会逐渐失活，需要进行再生处理以恢复其催化活性。

再生催化剂处理包括烧结、还原等步骤，将失活的催化剂再次活化，使其能够继续参与加氢裂化反应。

这个过程不仅可以延长催化剂的寿命，还可以减少对新鲜催化剂的消耗，降低生产成本。

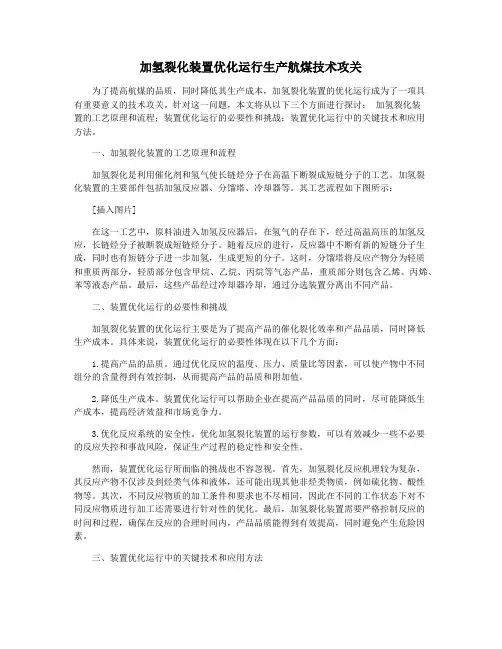

加氢裂化装置优化运行生产航煤技术攻关为了提高航煤的品质，同时降低其生产成本，加氢裂化装置的优化运行成为了一项具有重要意义的技术攻关。

针对这一问题，本文将从以下三个方面进行探讨：加氢裂化装置的工艺原理和流程；装置优化运行的必要性和挑战；装置优化运行中的关键技术和应用方法。

一、加氢裂化装置的工艺原理和流程加氢裂化是利用催化剂和氢气使长链烃分子在高温下断裂成短链分子的工艺。

加氢裂化装置的主要部件包括加氢反应器、分馏塔、冷却器等。

其工艺流程如下图所示：[插入图片]在这一工艺中，原料油进入加氢反应器后，在氢气的存在下，经过高温高压的加氢反应，长链烃分子被断裂成短链烃分子。

随着反应的进行，反应器中不断有新的短链分子生成，同时也有短链分子进一步加氢，生成更短的分子。

这时，分馏塔将反应产物分为轻质和重质两部分，轻质部分包含甲烷、乙烷、丙烷等气态产品，重质部分则包含乙烯、丙烯、苯等液态产品。

最后，这些产品经过冷却器冷却，通过分选装置分离出不同产品。

二、装置优化运行的必要性和挑战加氢裂化装置的优化运行主要是为了提高产品的催化裂化效率和产品品质，同时降低生产成本。

具体来说，装置优化运行的必要性体现在以下几个方面：1.提高产品的品质。

通过优化反应的温度、压力、质量比等因素，可以使产物中不同组分的含量得到有效控制，从而提高产品的品质和附加值。

2.降低生产成本。

装置优化运行可以帮助企业在提高产品品质的同时，尽可能降低生产成本，提高经济效益和市场竞争力。

3.优化反应系统的安全性。

优化加氢裂化装置的运行参数，可以有效减少一些不必要的反应失控和事故风险，保证生产过程的稳定性和安全性。

然而，装置优化运行所面临的挑战也不容忽视。

首先，加氢裂化反应机理较为复杂，其反应产物不仅涉及到烃类气体和液体，还可能出现其他非烃类物质，例如硫化物、酸性物等。

其次，不同反应物质的加工条件和要求也不尽相同，因此在不同的工作状态下对不同反应物质进行加工还需要进行针对性的优化。

加氢裂化工艺流程
《加氢裂化工艺流程》
加氢裂化是一种炼油工艺，用于将较重的石油馏分转化为更轻的产品，如汽油和柴油。

该工艺利用催化剂和氢气将高分子量的烃类分子裂解成低分子量的烃类，从而提高产品的附加值和燃烧效率。

加氢裂化工艺流程通常包括以下几个步骤：
1. 原料预处理：石油原料经过蒸馏、加氢处理等预处理工序，去除杂质和硫化物，以保证加氢裂化反应的高效进行。

2. 加氢反应器：预处理后的原料与氢气混合后进入加氢反应器，其中有催化剂的存在。

在高温高压下，长链烃类分子被裂解为较短的链烃，并与氢气发生加氢反应，生成更轻的产品。

3. 分离装置：经过加氢裂化反应后的产物混合物进入分离装置，通过蒸馏、提取等工艺将不同碳数的烃类分离出来，得到目标产品，如汽油、柴油等。

4. 催化剂再生：经过一段时间的运行，加氢裂化的催化剂会被炭积物和杂质堵塞，需要定期进行再生。

再生工艺一般包括焙烧、酸洗等步骤，以恢复催化剂的活性和选择性。

加氢裂化工艺可以提高汽油和柴油的产量，提高产品的品质，并减少环境污染。

然而，该工艺也需要消耗大量的氢气和催化
剂，并且对原料的要求较高，因此需要精细的工艺控制和运行管理。

随着石油工业的不断发展，加氢裂化工艺也在不断完善和优化，以适应市场的需求和环保的要求。

装置工艺流程描述一、加氢裂化工艺介绍1、加氢裂化联合装置由如下部分组成：1）在反应器部分进料油和循环油通过加氢裂化反应转化为轻烃、石脑油、航煤和柴油。

2）在分馏部分，把从反应部分来的转化油切割成各种产品。

3）在酸性气处理部分，酸性干气和酸性液化气用醇胺溶液洗涤，以便除掉H2S.2、反应器部分1）新鲜进料流程从油罐来的新鲜进料经过滤器K101除去固体和沉降脱水后，进入缓冲罐D101，再由P101A、B送到换热器E104和E104A、B，同反应器流出物换热，然后，与热循环氢混合一起进入R101.2）当进料及循环氢通过精制催化剂时，脱硫、脱氧、脱氮和烯烃炮和反应开始发生，并在反应器底部订层完成，这些是放热反应，反应物温度升高。

通过控制反应器入口温度及调节急冷氢量，使温度上升受到抑制，以延长催化剂的寿命，同时防止发生飞温。

在R101反应产物流出线上，要设置一个采样阀，以测定氮的转化。

在生产期间，要控制流出油的总氮含量在50ppm（wt.）内，就要调节R101的平均床层温度。

如果反应器内的温度超商，用降低第二反应炉F102温度和加大急冷氢仍不能控制裂化反应速度，则器内温度急升会严重地使催化剂结焦，甚至破坏设备结构，使反应器壁过热。

如果最大的冷却反应器仍不能控制催化剂床层温度，则反应器和关联设备必须降压。

当R102A和B中的任一个反应器温度超过它的正常值28℃时，应立即启动7bar/min泄压系统降压。

要严格控制R102A、B的温度，以保证新鲜进料100％地转化成所需要产品。

在操作中，新鲜进料和循环油比例要保持不变。

3)反应产物换热器的流程从Rl028出来的反应产物通过一组换热器（E101—E105）回收热量，最后用空气冷器A101冷却到49度后进入高压分离器Dl02。

空冷器进口注入冲洗水以除氨和防止氨盐沉积．注入处将允许大部分水汽化。

注水泵Pll4B注水注入西面四组空冷，Pll4C注水注入东面四组空冷，Pll4A_互为Pll4B、C备用。

加氢裂化装置生产原理原料进入装置与氢气混合，经加热到一定温度首先进入精制反应器，用床层冷氢控制合适的反应温度，在保护剂和精制催化剂的作用下，发生加氢脱金属（HDM）、加氢脱硫（HDS）、加氢脱氮（HSN）、加氢脱氧（HDO）及不饱和烃（烯烃类、芳烃）的加氢饱和等反应，生成杂质很低，且氮含量≯10ppm 的精制油，然后进入裂化反应器，用床层冷氢控制合适的反应温度，继续在裂化催化剂和后精制催化剂作用下，发生加氢异构化和裂化（包括开环）反应及部分精制反应，获得所需转化率下产品分布的裂化气，经初步降压降温分离后，大部分气相进入循环气系统，经循环机后在反应系统循环使用，维持反应系统压力和反应系统所需氢气，为保证循环气中的氢纯度，则由新氢机不断补充反应系统氢气的不足。

小部分气相经本装置脱硫塔后，与重整氢一起做PSA原料；液相则先进入脱丁烷和脱乙烷塔，进一步气液相分离，分离出液化气、干气和反应生成油，液化气出装置去二催化碱洗，干气经本装置轻烃吸收塔后，出装置去干气脱硫装置；生成油先进入常压塔，分离出轻、重石脑油、航煤、柴油和尾油，轻、重石脑油、航煤、柴油分别出装置，而尾油则进入减压塔，经过减压蒸馏，生产出乙烯料、轻、中、重润滑油，分别出装置。

其中部分的尾油循环到原料过滤器的入口再次加氢裂化。

1.1反应原理加氢裂化工艺过程的反应概括为两类：加氢精制：一般指杂原子烃中杂原子的脱除反应如加氢脱金属（HDM）、加氢脱硫（HDS）、加氢脱氮（HSN）、加氢脱氧（HDO）及不饱和烃（烯烃类、芳烃）的加氢饱和，这些反应主要发生在单段串联流程的第一反应器或两段流程的第一段加氢裂化：烃类的加氢异构化和裂化（包括开环）反应。

发生在单段串联流程的第二反应器或两段流程的第二段1.1.1加氢精制反应1.1.1.1 加氢脱金属就是通过加氢工艺从重油中把含金属的有机杂质脱除。

金属组分主要浓集在540℃以上的馏分中，石油中的金属组分主要是钒和镍，就馏份油加氢裂化装置而言，进料中还含有在原油一次加工过程中产生的铁，一般与硫、氮、氧等杂原子以化合物或络合物状态存在，在加氢脱硫、氮、氧时，也脱除了金属，相对而言，加氢脱金属反应进行比较容易；这些金属组分无论以任何形式在催化剂上沉积都可能造成催化剂微孔堵塞或催化剂活性位的破坏而导致催化剂失活，为降低床层催化剂失活速率和保证装置长周期运行，在精制反应前部床层一般装填大孔径、活性相对不高的保护剂，用于脱除进料中的金属组分，被脱除的金属组分在催化剂微孔、表面或间隙间沉积，所以对保护剂床层来讲，必须具备较强的容金属性，否则将造成床层压降在短时间内升高，严重时装置必须停工进行撇顶处理，因此，对装置长周期运行而言要严格控制进料中重金属含量。

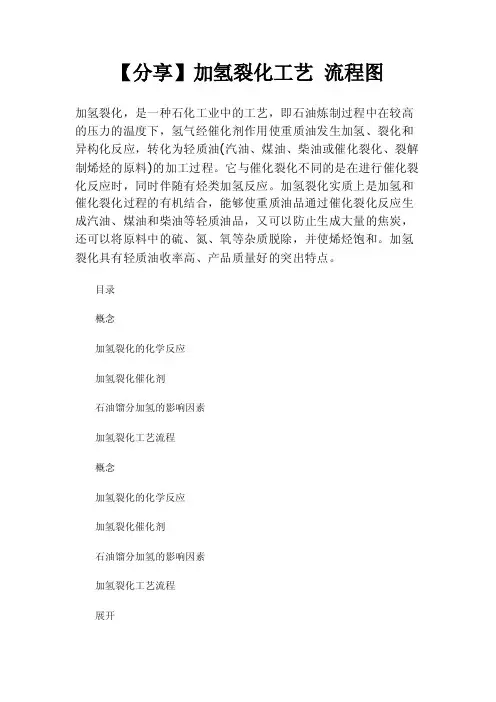

【分享】加氢裂化工艺流程图加氢裂化，是一种石化工业中的工艺，即石油炼制过程中在较高的压力的温度下，氢气经催化剂作用使重质油发生加氢、裂化和异构化反应，转化为轻质油(汽油、煤油、柴油或催化裂化、裂解制烯烃的原料)的加工过程。

它与催化裂化不同的是在进行催化裂化反应时，同时伴随有烃类加氢反应。

加氢裂化实质上是加氢和催化裂化过程的有机结合，能够使重质油品通过催化裂化反应生成汽油、煤油和柴油等轻质油品，又可以防止生成大量的焦炭，还可以将原料中的硫、氮、氧等杂质脱除，并使烯烃饱和。

加氢裂化具有轻质油收率高、产品质量好的突出特点。

目录概念加氢裂化的化学反应加氢裂化催化剂石油馏分加氢的影响因素加氢裂化工艺流程概念加氢裂化的化学反应加氢裂化催化剂石油馏分加氢的影响因素加氢裂化工艺流程展开编辑本段概念定义类型:石化工业术语拼音:jiaqingliehua英文名称:hydrocracking条件10-15兆帕(100-150大气压)，400℃左右。

优缺点加氢裂化的液体产品收率达98%以上，其质量也远较催化裂化高。

虽然加氢裂化有许多优点，但由于它是在高压下操作，条件较苛刻，需较多的合金钢材，耗氢较多，投资较高，故没有像催化裂化那样普遍应用。

编辑本段加氢裂化的化学反应烃类在加氢裂化条件下的反应方向和深度，取决于烃的组成、催化剂性能以及操作条件，主要发生的反应类型包括裂化、加氢、异构化、环化、脱硫、脱氮、脱氧以及脱金属等。

加氢裂化①烷烃的加氢裂化反应。

在加氢裂化条件下，烷烃主要发生C-C键的断裂反应，以及生成的不饱和分子碎片的加氢反应，此外还可以发生异构化反应。

②环烷烃的加氢裂化反应。

加氢裂化过程中，环烷烃发生的反应受环数的多少、侧链的长度以及催化剂性质等因素的影响。

单环环烷烃一般发生异构化、断链和脱烷基侧链等反应;双环环烷烃和多环环烷烃首先异构化成五元环衍生物，然后再断链。

③烯烃的加氢裂化反应。

加氢裂化条件下，烯烃很容易加氢变成饱和烃，此外还会进行聚合和环化等反应。

第十章加氢裂化第一节概述随着近代工业的迅速发展，要求石油炼制工业不但在数据上，而且在质量上提供更多更好的燃料油和润滑油，因而也就促进和要求对炼油技术的不断革命和改造。

催化加氢过程正是在这个前提下，为了完成石油的深度加工，最大限度的提高轻质油收率和产品质量而发展起来的新型工艺。

催化加氢过程包括为提高汽油、煤油、柴油质量的馏分油加氢精制；生产优质柴油、航空煤油、汽油或润滑油的重馏分油加氢裂化；用含碳或高含硫原油生产低硫燃料油的渣油加氢脱硫等。

石油馏分的加氢裂化是六十年代发展起来的新工艺，是近十多年来炼油技术发展的一个重要成就。

它是在较高压力（80-175大气压）、较高温度（260-480℃）和小号外部供应氢气（轻油体积比1：:1000-2500）的情况下，在催化剂上进行不同的化学反应，将烃类原料转化为较低沸点生成油的催化加工过程。

加氢裂化催化剂是一种双功能催化剂，功能之一是将原料中的高沸点化合物裂化和异构化，功能之二是将原料和反应物中的烯烃等不饱和烃进行加氢使其变成饱和物。

目前以分子筛为担体或在担体上加入大量分子筛的催化剂多用于生产汽油和煤油，例如以Pd-Y型催化剂生产汽油和航空煤油有较好的活性、选择性和稳定性。

以无定型SiO2-Al2O3或SiO2-MgO为担体的非金属催化剂可用来生产低点柴油而保持较长的使用寿命。

加氢裂化过程是用加氢的办法来改变原料的碳氢比，在外界引入氢气并保持一定的氢压下，可抑制高分子缩合物和焦炭的生成；可使产品中不含烯烃而具有较好的安定性；可使原料中所含的硫、氮、氧等杂质除去；另外加氢裂化过程改变聊原料分子的结构，其产品中富有异构烃。

基于这些变化，就决定了加氢裂化过程有原料范围广、产品质量好的特点。

这对加工含硫特别是高含硫原料油，并从中制取优质产品具有十分重要的意义。

实际上加氢裂化原料油的范围极广，从粗汽油到重柴油，各种重油，甚至丙烷脱沥青油都可以加工，并生产出不同的优质产品。

加氢裂化石脑油辛烷值加氢裂化是一种常用的石脑油加工技术，其能够提高石脑油的辛烷值，从而提升石脑油的燃烧性能。

本文将从加氢裂化的原理、工艺流程和优势等方面进行详细介绍。

一、加氢裂化的原理加氢裂化是利用催化剂在高温高压下将长链烃分子裂解成较短链烃分子的过程。

在加氢裂化过程中，催化剂起到了重要的作用，它能够降低裂解反应的活化能，促进烃分子的裂解反应。

同时，加氢裂化还引入了氢气，通过与催化剂上的氢气发生反应，可以还原催化剂的活性，延长其使用寿命。

二、加氢裂化的工艺流程加氢裂化主要包括预热、催化裂化、加氢、分离等几个步骤。

首先，原料石脑油经过预热设备升温至合适的温度，以提高反应速率。

然后，进入催化裂化器，与催化剂接触，发生裂解反应。

此时，加入适量的氢气，通过与催化剂上的氢气发生反应，可以还原催化剂的活性，提高反应效果。

最后，通过分离装置将裂解产物进行分离，得到目标产品。

三、加氢裂化的优势1. 提高辛烷值：加氢裂化可以将长链烃分子裂解成较短链烃分子，从而提高石脑油的辛烷值。

辛烷值是衡量石脑油燃烧性能的重要指标，较高的辛烷值意味着石脑油具有更好的抗爆震性能和燃烧稳定性。

2. 提高产率：加氢裂化可以提高石脑油的产率，减少废料的生成。

通过裂解长链烃分子，可以将原本难以利用的石脑油转化为更有价值的产品，提高资源的利用效率。

3. 降低环境污染：加氢裂化可以将石脑油中的硫、氮等杂质去除，减少有害气体的排放。

同时，通过优化工艺条件和催化剂的选择，可以降低裂解反应的温度和压力，减少能源消耗和环境污染。

4. 增加产品多样性：加氢裂化可以根据市场需求调整工艺条件和催化剂的选择，从而生产出不同规格和质量的石脑油产品，增加产品的多样性和市场竞争力。

加氢裂化是一种能够提高石脑油辛烷值的重要技术。

通过裂解长链烃分子，加氢裂化可以提高石脑油的辛烷值，并带来诸多优势，如提高产率、降低环境污染和增加产品多样性等。

随着工艺的不断改进和催化剂的研发，加氢裂化将在石脑油加工领域发挥更加重要的作用。
