下载文档原格式

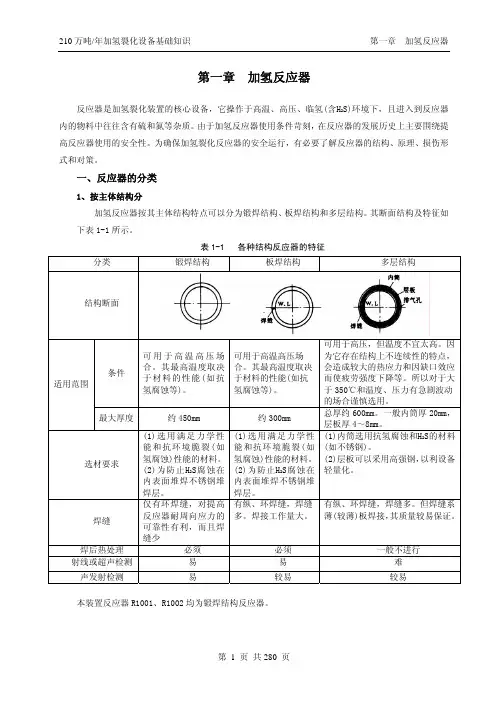

第一章 加氢反应器反应器是加氢裂化装置的核心设备，它操作于高温、高压、临氢(含H 2S)环境下，且进入到反应器内的物料中往往含有硫和氮等杂质。
由于加氢反应器使用条件苛刻，在反应器的发展历史上主要围绕提高反应器使用的安全性。
为确保加氢裂化反应器的安全运行，有必要了解反应器的结构、原理、损伤形式和对策。
一、反应器的分类1、按主体结构分加氢反应器按其主体结构特点可以分为锻焊结构、板焊结构和多层结构。
其断面结构及特征如下表1-1所示。
表1-1 各种结构反应器的特征分类锻焊结构板焊结构多层结构结构断面条件可用于高温高压场合。
其最高温度取决于材料的性能(如抗氢腐蚀等)。
可用于高温高压场合。
其最高温度取决于材料的性能(如抗氢腐蚀等)。
可用于高压，但温度不宜太高。
因为它存在结构上不连续性的特点，会造成较大的热应力和因缺口效应而使疲劳强度下降等。
所以对于大于350℃和温度、压力有急剧波动的场合谨慎选用。
适用范围最大厚度 约450mm 约300mm总厚约600mm。
一般内筒厚20mm，层板厚4～8mm。
选材要求(1)选用满足力学性能和抗环境脆裂(如氢腐蚀)性能的材料。
(2)为防止H 2S腐蚀在内表面堆焊不锈钢堆焊层。
(1)选用满足力学性能和抗环境脆裂(如氢腐蚀)性能的材料。
(2)为防止H 2S腐蚀在内表面堆焊不锈钢堆焊层。
(1)内筒选用抗氢腐蚀和H 2S的材料(如不锈钢)。
(2)层板可以采用高强钢，以利设备轻量化。
焊缝仅有环焊缝，对提高反应器耐周向应力的可靠性有利，而且焊缝少有纵、环焊缝，焊缝多。
焊接工作量大。
有纵、环焊缝，焊缝多。
但焊缝系薄(较薄)板焊接，其质量较易保证。
焊后热处理 必须 必须 一般不进行 射线或超声检测 易 易 难声发射检测 易较易较易本装置反应器R1001、R1002均为锻焊结构反应器。
2、按使用状态的分类型式及其特征反应器按其使用状态下高温介质是否直接与器壁接触可分为热壁结构和冷壁结构。

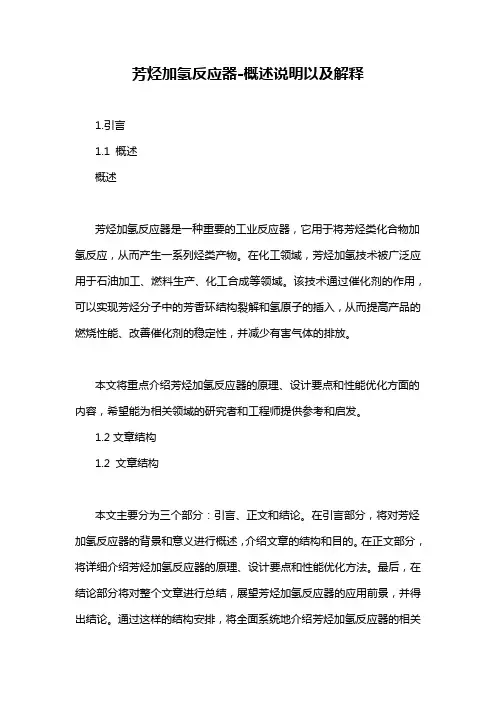

芳烃加氢反应器-概述说明以及解释1.引言1.1 概述概述芳烃加氢反应器是一种重要的工业反应器，它用于将芳烃类化合物加氢反应，从而产生一系列烃类产物。
在化工领域，芳烃加氢技术被广泛应用于石油加工、燃料生产、化工合成等领域。
该技术通过催化剂的作用，可以实现芳烃分子中的芳香环结构裂解和氢原子的插入，从而提高产品的燃烧性能、改善催化剂的稳定性，并减少有害气体的排放。
本文将重点介绍芳烃加氢反应器的原理、设计要点和性能优化方面的内容，希望能为相关领域的研究者和工程师提供参考和启发。
1.2文章结构1.2 文章结构本文主要分为三个部分：引言、正文和结论。
在引言部分，将对芳烃加氢反应器的背景和意义进行概述，介绍文章的结构和目的。
在正文部分，将详细介绍芳烃加氢反应器的原理、设计要点和性能优化方法。
最后，在结论部分将对整个文章进行总结，展望芳烃加氢反应器的应用前景，并得出结论。
通过这样的结构安排，将全面系统地介绍芳烃加氢反应器的相关知识，为读者提供一份全面的参考资料。
1.3 目的本文旨在对芳烃加氢反应器进行深入探讨，探讨其原理、设计要点以及性能优化方法。
通过对芳烃加氢反应器的研究，我们旨在为工程实践提供有益的指导，促进该技术在化工领域的应用与推广。
同时，通过对反应器的性能优化进行探讨，我们希望为提高芳烃加氢反应器的效率和产物质量提供参考，从而推动相关研究领域的发展与进步。
最终，本文旨在为芳烃加氢反应器技术的发展做出贡献，促进能源转化与环境保护的可持续发展。
2.正文2.1 芳烃加氢反应器原理芳烃加氢反应器是一种用于将芳烃（如苯、甲苯等）转化为饱和烃（如环己烷、环庚烷等）的重要装置。
该反应器的原理基于芳烃分子在催化剂的作用下与氢气发生加氢反应，去除芳环的不饱和结构，从而生成饱和的烃分子。
在芳烃加氢反应过程中，催化剂扮演着至关重要的角色。
常用的催化剂包括贵金属催化剂（如铂、钯等）以及氧化锆、氧化铝等氧化物催化剂。
这些催化剂能够吸附芳烃分子并提供活化的表面，促使芳烃分子与氢气发生反应。

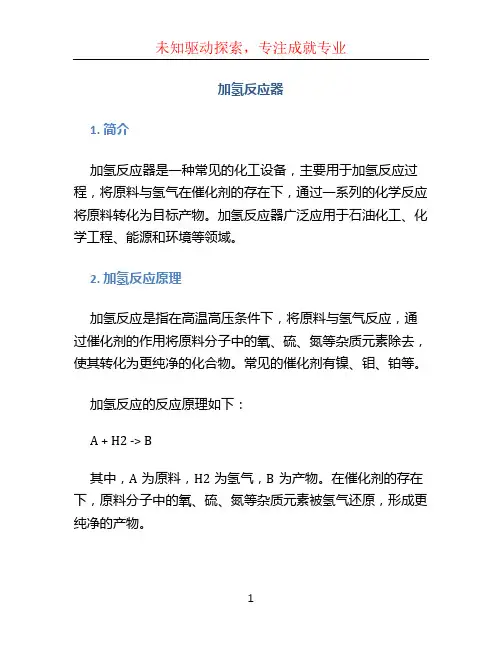

加氢反应器1. 简介加氢反应器是一种常见的化工设备，主要用于加氢反应过程，将原料与氢气在催化剂的存在下，通过一系列的化学反应将原料转化为目标产物。
加氢反应器广泛应用于石油化工、化学工程、能源和环境等领域。
2. 加氢反应原理加氢反应是指在高温高压条件下，将原料与氢气反应，通过催化剂的作用将原料分子中的氧、硫、氮等杂质元素除去，使其转化为更纯净的化合物。
常见的催化剂有镍、钼、铂等。
加氢反应的反应原理如下：A + H2 -> B其中，A为原料，H2为氢气，B为产物。
在催化剂的存在下，原料分子中的氧、硫、氮等杂质元素被氢气还原，形成更纯净的产物。
3. 加氢反应器的结构加氢反应器的结构主要包括反应器本体、加热器、冷却器、混合器、储氢罐等组成部分。
3.1 反应器本体反应器本体是加氢反应器的核心部分，主要用于容纳催化剂和反应物，提供反应的空间。
常见的反应器本体材料有不锈钢、合金钢等，能够承受高温高压的反应条件。
3.2 加热器加热器用于提供反应器所需的加热能量，使反应器内的反应物达到适宜的反应温度。
加热器常采用电加热、蒸汽加热等方式。
3.3 冷却器冷却器用于控制反应器内部的温度，避免反应过热。
冷却器通常采用水冷却或空气冷却方式。
3.4 混合器混合器用于将原料和氢气充分混合，提供更大的反应接触面积，加快反应速率。
3.5 储氢罐储氢罐用于储存和供应反应所需的氢气，保证反应器内氢气的供应充足和稳定。
4. 加氢反应器的应用加氢反应器在石油化工、化学工程、能源和环境等领域有广泛的应用。
4.1 石油化工在石油化工行业中，加氢反应器被广泛用于炼油、裂解和重整等工艺过程中。
通过加氢反应，可以将原油中的硫化物、氮化物、挥发性有机物等杂质去除，得到更纯净的燃料和化工产品。
4.2 化学工程在化学工程中，加氢反应器常用于催化加氢、催化还原等反应过程。
通过加氢反应，可以将有机物转化为更稳定、更活性的化合物，提高反应的选择性和产率。

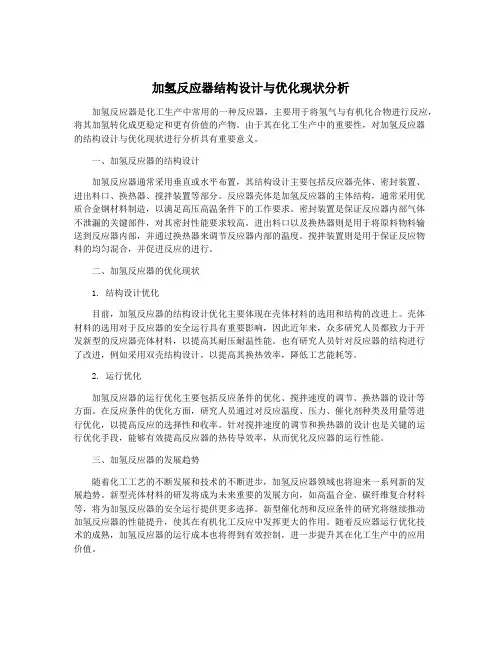

加氢反应器结构设计与优化现状分析加氢反应器是化工生产中常用的一种反应器，主要用于将氢气与有机化合物进行反应，将其加氢转化成更稳定和更有价值的产物。
由于其在化工生产中的重要性，对加氢反应器的结构设计与优化现状进行分析具有重要意义。
一、加氢反应器的结构设计加氢反应器通常采用垂直或水平布置，其结构设计主要包括反应器壳体、密封装置、进出料口、换热器、搅拌装置等部分。
反应器壳体是加氢反应器的主体结构，通常采用优质合金钢材料制造，以满足高压高温条件下的工作要求。
密封装置是保证反应器内部气体不泄漏的关键部件，对其密封性能要求较高。
进出料口以及换热器则是用于将原料物料输送到反应器内部，并通过换热器来调节反应器内部的温度。
搅拌装置则是用于保证反应物料的均匀混合，并促进反应的进行。
二、加氢反应器的优化现状1. 结构设计优化目前，加氢反应器的结构设计优化主要体现在壳体材料的选用和结构的改进上。
壳体材料的选用对于反应器的安全运行具有重要影响，因此近年来，众多研究人员都致力于开发新型的反应器壳体材料，以提高其耐压耐温性能。
也有研究人员针对反应器的结构进行了改进，例如采用双壳结构设计，以提高其换热效率，降低工艺能耗等。
2. 运行优化加氢反应器的运行优化主要包括反应条件的优化、搅拌速度的调节、换热器的设计等方面。
在反应条件的优化方面，研究人员通过对反应温度、压力、催化剂种类及用量等进行优化，以提高反应的选择性和收率。
针对搅拌速度的调节和换热器的设计也是关键的运行优化手段，能够有效提高反应器的热传导效率，从而优化反应器的运行性能。
三、加氢反应器的发展趋势随着化工工艺的不断发展和技术的不断进步，加氢反应器领域也将迎来一系列新的发展趋势。
新型壳体材料的研发将成为未来重要的发展方向，如高温合金、碳纤维复合材料等，将为加氢反应器的安全运行提供更多选择。
新型催化剂和反应条件的研究将继续推动加氢反应器的性能提升，使其在有机化工反应中发挥更大的作用。

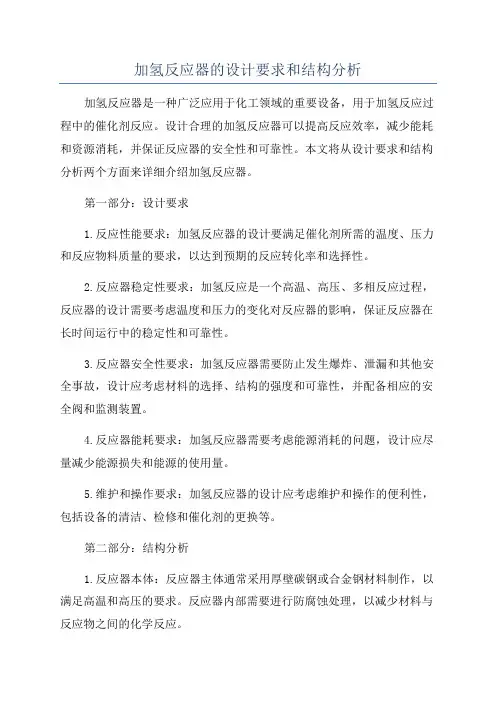

加氢反应器的设计要求和结构分析加氢反应器是一种广泛应用于化工领域的重要设备，用于加氢反应过程中的催化剂反应。
设计合理的加氢反应器可以提高反应效率，减少能耗和资源消耗，并保证反应器的安全性和可靠性。
本文将从设计要求和结构分析两个方面来详细介绍加氢反应器。
第一部分：设计要求1.反应性能要求：加氢反应器的设计要满足催化剂所需的温度、压力和反应物料质量的要求，以达到预期的反应转化率和选择性。
2.反应器稳定性要求：加氢反应是一个高温、高压、多相反应过程，反应器的设计需要考虑温度和压力的变化对反应器的影响，保证反应器在长时间运行中的稳定性和可靠性。
3.反应器安全性要求：加氢反应器需要防止发生爆炸、泄漏和其他安全事故，设计应考虑材料的选择、结构的强度和可靠性，并配备相应的安全阀和监测装置。
4.反应器能耗要求：加氢反应器需要考虑能源消耗的问题，设计应尽量减少能源损失和能源的使用量。
5.维护和操作要求：加氢反应器的设计应考虑维护和操作的便利性，包括设备的清洁、检修和催化剂的更换等。
第二部分：结构分析1.反应器本体：反应器主体通常采用厚壁碳钢或合金钢材料制作，以满足高温和高压的要求。
反应器内部需要进行防腐蚀处理，以减少材料与反应物之间的化学反应。
2.热交换系统：加氢反应过程中会释放大量的热量，需要通过热交换器进行散热，保持反应器温度的稳定。
热交换器通常采用壳管式结构，利用冷却介质与反应物之间的热交换来降低温度。
3.催化剂装置：催化剂是加氢反应的核心部分，它可以提高反应速率和选择性。
催化剂床通常是由一层或多层催化剂颗粒组成，通过进料系统将反应物料均匀地输送到催化剂床上进行反应。
4.进料与出料系统：加氢反应器需要有一个输送进料和收集产物的系统，确保反应物料的均匀分布和产物的及时收集。
进料系统通常包括进料管、分配器和喷嘴等。
出料系统通常包括产物收集装置、泵和管道等。
5.控制系统：加氢反应器需要配备一个可靠的控制系统，用于监测和控制反应温度、压力和催化剂床的状况等。
加氢反应器及催化裂化反应器介绍一、加氢反应器：加氢反应器本体一般由高压容器制成，以承受高温、高压条件下的反应。
加氢催化剂则是加氢反应的关键组成部分，选择合适的加氢催化剂可以实现高效的加氢反应。
常用的加氢催化剂有铜、镍、钴等金属催化剂和硫化物催化剂。
反应物进料系统将待加氢的原料输送到反应器中，同时也要考虑控制反应温度和压力。
氢气供应系统负责提供所需的氢气，冷却系统则用于在反应过程中控制反应温度，避免过热。
二、催化裂化反应器：催化裂化反应器是一种用于催化裂化反应的设备，催化裂化是指通过在高温、低压下将高沸点的石油馏分裂解为低沸点产品的过程。
催化裂化反应器通常由反应器本体、催化剂、原料进料系统、反应产物分离系统和废气处理系统等组成。
反应器本体一般由高温、高压的容器制成，用于承受裂化反应的压力和温度。
催化剂是催化裂化反应的核心，选择合适的催化剂可以提高反应效率和产品质量。
常见的催化剂有二氧化硅、氯化氢处理的沸石等。
原料进料系统用于将待裂化的石油馏分输送到反应器中，并且控制进料的流量和温度。
反应产物分离系统常包括分离器、冷凝器和分馏塔等设备，用于将产物中的气体、液体和固体分离，提取纯净的产品。
废气处理系统则是用于处理反应过程中产生的废气，以减少对环境的影响。
催化裂化反应器在石油炼制工艺中起到重要作用。
它可以将重质石油馏分裂解为轻质馏分，如汽油、柴油和液化石油气等，提高石油产品的附加值和利用率。
总结：加氢反应器和催化裂化反应器是石油化工领域常见的反应设备。
加氢反应器主要用于将不饱和化合物加氢饱和，提高产品质量；催化裂化反应器主要用于将高沸点的石油馏分裂解为低沸点产品，提高产品附加值。
了解这两种反应器的结构和工作原理对于研究和优化石油化工过程具有重要意义。

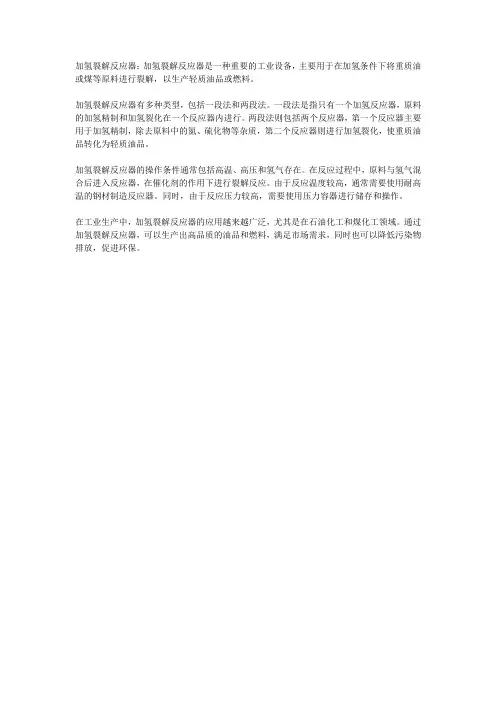

加氢裂解反应器：加氢裂解反应器是一种重要的工业设备，主要用于在加氢条件下将重质油或煤等原料进行裂解，以生产轻质油品或燃料。
加氢裂解反应器有多种类型，包括一段法和两段法。
一段法是指只有一个加氢反应器，原料的加氢精制和加氢裂化在一个反应器内进行。
两段法则包括两个反应器，第一个反应器主要用于加氢精制，除去原料中的氮、硫化物等杂质，第二个反应器则进行加氢裂化，使重质油品转化为轻质油品。
加氢裂解反应器的操作条件通常包括高温、高压和氢气存在。
在反应过程中，原料与氢气混合后进入反应器，在催化剂的作用下进行裂解反应。
由于反应温度较高，通常需要使用耐高温的钢材制造反应器。
同时，由于反应压力较高，需要使用压力容器进行储存和操作。
在工业生产中，加氢裂解反应器的应用越来越广泛，尤其是在石油化工和煤化工领域。
通过加氢裂解反应器，可以生产出高品质的油品和燃料，满足市场需求，同时也可以降低污染物排放，促进环保。
催化加氢原理加氢反应器是一种加氢精制反应器，通常用来从汽油中除去重质馏分，使油品具有更高的辛烷值，即增加抗爆性，改善发动机燃烧性能。
加氢精制反应器的特点是反应过程均匀性高，工艺条件稳定，操作简单易控制，无需搅拌和传热设备，因此加氢精制反应器已经广泛应用于石油化工生产中。
如果是均相反应，例如合成氨的合成，就是气固相催化反应。
如果是非均相反应，例如合成气的甲烷化反应，就是液液相催化反应。
而加氢精制反应器，由于在工艺设计上考虑了两种情况，所以可以同时满足这两种反应模式。
在反应器中的气相或液相上进行各种化学反应都属于均相反应。
在均相反应中反应物不断地在反应器中转移，反应混合物的温度和浓度都是恒定的。
但是均相反应又有其不足之处：在非均相反应中，虽然反应物在反应器中不断地转移，但是反应速率和温度、压力等外界条件是随时间变化的。
因此，它与均相反应相比反应速率较慢、温度较低、压力较高。
当然还有另外一种形式的非均相反应，即多相反应，即反应过程中反应物分别在反应器的几个部位同时发生反应，例如在沸腾床反应器中发生的反应。
反应器内压力较低，适用于低压反应。
反应过程中，原料气不参与反应，只起到分离作用，因此压力不高。
但是由于反应速率不快，因此对反应器有严格的要求，不仅材质必须耐高压，而且反应器的容积也不能太大。
催化加氢反应器其实在设计催化加氢反应器时，大家都知道应该采用合理的设计方案，合理的设计方案可以避免催化剂过早失活，也可以避免活性较高的脱氢催化剂氧化分解；也可以保证较高的净化效率。
但是有很多工厂为了降低能耗，所以会把反应器设计得非常大。
大家想一想，既然采用非均相催化反应，那么我们采用的催化剂的粒径应该是非常小的，大概只有纳米级甚至亚微米级。
大家可能感觉这样的催化剂怎么可能存在呢？其实现在科技水平越来越先进，人类利用光电子技术将催化剂颗粒做得极小，并将表面包覆，从而达到提升催化活性的目的。
加氢反应器的基本工作原理
加氢反应器是一种常用的化学反应设备，包括工业加氢反应器和实验室加氢反应器。
其基本工作原理如下：
1. 原料进料：加氢反应器的原料通常是有机化合物，例如烯烃、酮、醛等。
原料通过管道进入反应器中。
2. 催化剂：加氢反应器内通常装有催化剂，在反应过程中起到催化作用。
常用的催化剂包括金属（如铂、铑、钯）和合金。
催化剂的选择通常与反应物的性质和反应条件有关。
3. 加氢反应：在反应器内，原料与氢气发生加氢反应。
加氢反应是一种氢气与有机化合物发生原子或分子间水素转移反应的过程。
加氢反应可以使原料分子中的不饱和键被氢气加成饱和键，生成饱和化合物。
4. 温度和压力控制：加氢反应的温度和压力通常是反应条件的重要参数。
适当的温度可以提高反应速率和选择性，而适当的压力可以增加氢气溶解度和反应的进行。
5. 产品分离：在反应结束后，得到的产物需要进行分离。
分离通常通过蒸馏、萃取、吸附等方法来实现。
加氢反应器介绍
加氢反应器是加氢裂化装置的核心设备，它操作于高温、高压、临氢(含H2S)环境下，且进入反应器内的物料中往往含有硫和氮等杂质。
由于加氢反应器使用条件苛刻，在反应器的发展历史上主要围绕提高反应器使用的安全性。
所以无论是设计还是制造，除了需要强调使用性能外，还必须强调其安全性能。
1.影响加氢过程的因素
1.1氢气分压
提高氢分压有利于加氢过程反应的进行，加快反应速度。
在固定反应温度及其他条件下，压力对转化深度有正的影响。
产品的质量受氢分压影响较大。
1.2 反应温度
影响反应速率和产品的分布和质量。
1.3 空速
空速影响反应器的体积和催化剂用量，降低空速对于提高加氢过程反应的转化率是有利的。
1.4 氢油比
氢油比对加氢过程的影响主要有三个方面：影响反应的过程；影响催化剂使用寿命；过高的氢油比将增加装置的操作费用及设备投资。
2.加氢反应器可能发生的主要损伤型式有哪些呢？
2.1 高温氢腐蚀
在高温高压操作状态下，侵入并扩散在钢中的氢与固溶碳或不稳定的碳化物发生化学反应，生成甲烷；
即Fe3C+4[H]→CH4+3Fe。
影响高温氢腐蚀的主要因素温度、压力和暴露时间的影响、合金元素和杂质元素的影响、热处理的影响、应力的影响。
2.2 氢脆
氢脆是由于氢残留在钢中所引起的脆化现象。
产生了氢脆的钢材，其延伸率和断面收缩率显著下降。
2.3 高温H2S腐蚀
硫化氢和氢气共存条件下，比硫化氢单独存在时对钢材产生的腐蚀还要更为剧烈和严重。
其腐蚀速度一般随着温度的升高而增加。
2.4 连多硫酸应力腐蚀开裂
连多硫酸(H2SXO6，x＝3-6)与作用对象中存在的拉应力共同作用发生的开裂现象。
2.5 铬钼(Cr-Mo)钢的回火脆性
铬钼钢在325~575℃温度范围内长时间保持或从此温度范围缓慢地冷却时，其材料的破坏韧性就引起劣化的现象，这是由于钢中的微量杂质元素和合金元素向原奥氏体晶界偏析，使晶界凝集力下降所至。
2.6 奥氏体不锈钢堆焊层的剥离
反应器本体材料的Cr-Mo钢和堆焊层用的奥氏体不锈钢具有不同的氢溶解度和扩散速度，使堆焊层过渡区的堆焊层侧出现了很高的氢浓度；在高温高压操作状态下氢向反应器器壁侵入，在停工时氢会从器壁中逸出。
从而导致奥氏体不锈钢堆焊层的剥离。
2.加氢反应器的设计方法
设计方法主要有常规设计和分析设计两种计算方法。
2.1 常规设计法
常规设计基于弹性失效准则，可供使用的规范有美国ASME《锅炉及压力容器规范》第Ⅷ卷第一册以及我国GB150－2011《压力容器》等。
常规设计主要计算机辅助软件有:
针对ASME规范的PVElite-2017
针对GB150的SW6-2011
2.2 分析设计法
分析设计基于塑性失效准则，可供使用的规范有美国ASME 锅炉及压力容器规范》第Ⅷ卷第二册以及我国JB4732《钢制压力容器——分析设计标准》等。
“分析设计”要求对反应器的有关部位的应力进行详细计算及按应力的性质进行分类，并对各类应力及其组合进行评价，同时对材料、制造、检验提出了比“常规设计”更高的要求，从而提高了设计的准确性与使用可靠性，但相对设计费用大大增加。
分析设计主要计算机辅助软件有:
ANSYS经典版和workbench有限元应力分析软件
3.加氢反应器在设计上需要注意什么呢？
3.1高温氢腐蚀
①在选材上。
a）正确选择能抵抗氢腐蚀的材料，严格以最新版的纳尔逊曲线为依据；
b）尽量减少钢材中对氢腐蚀不利影响的杂质元素(如Sn、Sb)；
c）主材应采用正火（允许加速冷却）+回火的处理制度，不允许淬火。
②在热处理上。
设备必须进行焊后热处理。
③在操作指导上。
a）严格禁止设备超温；
b）控制外加应力水平（不要急剧升温或者降温，升压或者降压）。
3.2氢脆
①氢脆的敏感性一般是随钢材强度的提高而增加；钢材强度不要超过设计规定值。
且要注意降低焊接热影响区的硬度，所以设计文件应该规定焊缝及其热影响区的硬度。
②钢的显微组织对氢脆有影响，通过无损检测消除宏观缺陷。
③残余应力对氢脆有影响，通过热处理消除残余应力。
3.3 高温H2S腐蚀
内壁堆焊TP309L+TP347奥氏体不锈钢（奥氏体不锈钢抵抗高温H2S腐蚀能力很强）。
3.4 连多硫酸应力腐蚀开裂
①选用超低碳或稳定型的不锈钢，如Tp321、Tp347。
②结构设计上应尽量避免有应力集中的结构。
3.5 铬钼(Cr-Mo)钢的回火脆性
设计时严格控制材料化学成分中的杂质元素(如P、Sn、As、Sb)和某些合金元素(如Si、Mn等)
3.6 奥氏体不锈钢堆焊层的剥离
①在选材上。
从材质上加以改进，例如降低Cr-Mo钢母材中的C含量，而通过添加V等能弥补由于C量的降低可能影响强度下降的元素，控制Tp.347堆焊金属中的Nb
的适当含量等等；
4.加氢反应器在制造上需要注意什么呢？
4.1高温氢腐蚀
在制造上，应采用碱性焊条，控制焊条的含水量，焊接材料需作熔敷金属扩散氢试验。
焊接时应焊前预热，控制层间温度，焊后消氢。
设备必须进行焊后热处理。
4.2氢脆
在制造上
a）尽量减少应变幅度，降低热应力和避免应力集中。
如加大倒角，采用圆滑过渡的结构，控制焊缝余高。
b)尽量保持Tp.347堆焊金属或焊接金属有较高的延性。
控制Tp.347不锈钢堆焊金属中的δ铁素体含量小于10%(下限应大于3％)；对于容易发生氢脆的部位TP.347要在PWHT后进行。
规定适宜的焊后热处理规范，尽量减少δ铁素体转变成σ相的量。
4.3高温H2S腐蚀
在制造上，制造厂应复验材料的硫、磷含量，严格控制焊缝和母材热影响区的硬度，热处理前后及时测量其硬度值。
设备焊接完毕后，焊接接头除了要做100%RT检测，还应增加100%UT检测，确保焊缝无缺陷。
4.4连多硫酸应力腐蚀开裂
制造上要尽量消除或减轻由于冷加工和焊接引起的残余应力，并注意加工成不形成应力集中或应力集中尽可能小的结构。
不允许打焊缝钢印，严禁强力组装，采用合适的热处理工艺，消除焊接应力和冷加工应力。
4.5铬钼(Cr-Mo)钢的回火脆性
制造上尽量减少热加工的次数，减少制造过程对铬钼(Cr-Mo)钢回火脆性的影响，同时做模拟整个热加工过程的模拟热处理试板，检验材料的各项力学性能，模拟整个热加工过程对材料的损伤。
4.6奥氏体不锈钢堆焊层的剥离
制造上做堆焊工艺评定，选择合适的堆焊方法，采用大电流、高焊速的堆焊方法。
(如有研究结果表明，采用大于20Cm／min的高焊速、大约25%的适当稀释串进行
堆焊的堆焊层具有较好的抗剥离能力。
总之堆焊时要设法避免生成粗晶)。
选取合适的焊后热处理条件(焊后热处理温度、保持时间对于抗剥离性能有很大影响)(恒温解氢)。
