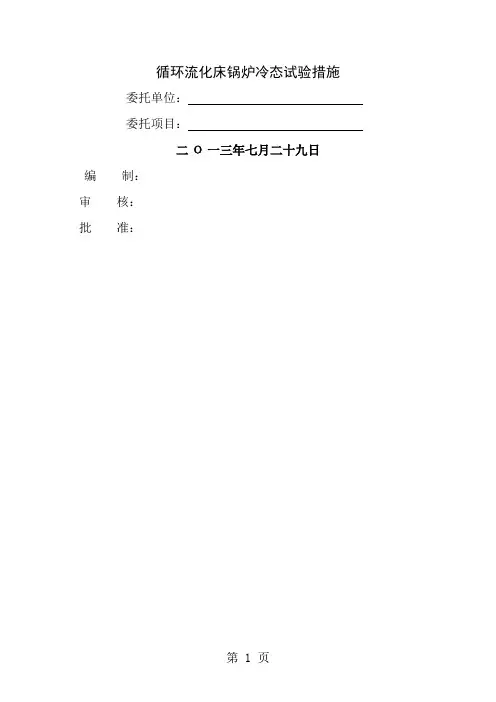

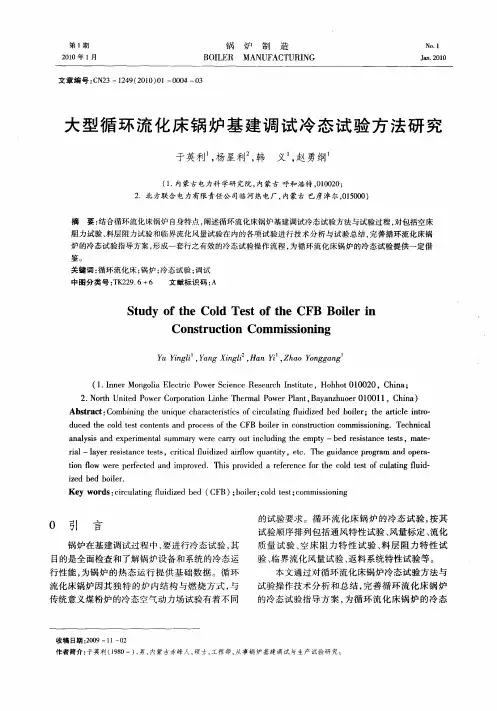

循环流化床锅炉冷态试验措施委托单位：委托项目：二О一三年七月二十九日编制：审核：批准：1试验目的为保证循环流化床锅炉烟风系统各风量显示准确、炉内燃烧稳定、返料装置返料正常可靠、确定锅炉临界流化风量，同时为锅炉热态运行提供参考数据，对循环流化床锅炉进行锅炉冷态试验；试验内容包括：烟风系统风量测量装置标定、布风板阻力试验、料层阻力试验、锅炉流化质量检查、返料器特性试验、风门特性试验等内容。

2设备概况2.1锅炉设备概况XXXXXX动力车间3×260t/h循环流化床锅炉，锅炉型号为DG260/9.82 -Ⅱ1，由东方锅炉（集团）股份有限公司制造，高温分离，低循环倍率循环流化床燃煤锅炉。

该炉具有热效率高、经济性好、低磨损、高温分离、灰循环安全易控；运行可靠性高，适应变负荷及调峰能力强、启动迅速等特点。

锅炉采用单汽包、自然循环、单炉膛、管式空气预热器、平衡通风、循环流化床燃烧方式、固态排渣、全钢构架、悬吊结构。

锅炉由一个膜式水冷壁炉膛，两台冷却式旋风分离器和一个由汽冷包墙包覆的尾部竖井(HRA)三部分组成。

炉膛内布置有4片屏式过热器管屏。

锅炉共设有四台给煤装置，给煤装置全部置于炉前，在前墙水冷壁下部收缩段沿宽度方向均匀布置。

炉膛底部是由水冷壁管弯制围成的水冷风室，水冷风室两侧布置有一次热风道，进风型为从风室两侧进风。

炉膛下部左右侧的一次风道内布置有两台点火燃烧器。

两个排渣口布置在炉膛后水冷壁下部，分别对应两台滚筒式冷渣器。

炉膛及尾部竖井之间，布置有两台冷却式旋风分离器，其下部各布置一台“U”阀回料器。

在尾部竖井中从上到下依次布置有高温过热器、低温过热器、省煤器和卧式空气预热器。

过热器系统中设有两级喷水减温器。

锅炉整体呈左右对称布置，支吊在锅炉钢架上。

锅炉钢架为两侧带副柱的空间桁架。

锅炉高温过热器、低温过热器受热面吹灰系统采用蒸汽吹灰方式，共布置4台全伸缩型机械式蒸汽吹灰器，省煤器共布置6台半伸缩型机械式蒸汽吹灰器，空气预热器采用激波吹灰器的吹灰方式。

1、点火过程及方式循环流化床锅炉的点火是指通过某种方式将燃烧室内的床料加热到一定温度，并送风使床内底料呈流化状态，直到给煤机连续给进的燃料能稳定地燃烧。

循环流化床锅炉的点火与其它锅炉相比有所循环流化床锅炉的点火方式主要分为：固定床点火；床面油枪流态化点火；预燃室流态化油点火和热风流态化点火四种，其优、缺点比较见表1。

前三种点火方式使用较多，后文将作详细介绍。

2、冷态特性试验循环流化床锅炉在安装或大修完毕后，在点火前应对燃烧系统包括送风系统，布风装置、料层厚度和飞灰循环装置进行冷态试验。

其目的在于：(1)鉴定鼓风机的风量和风压是否能满足流化燃烧的需要。

(2)测定布风板阻力和料层阻力。

(3)检查床内各处流化质量，冷态流化时如有死区应予以消除。

(4)测定料层厚度、送风量与阻力特性曲线，确定冷态临界流化风量，用以指导点火过程的调整操作，同时也为热态运行提供参数依据。

(5)检查飞灰系统的工作性能。

2.1床内料层流化均匀性的检查测定时在床面上铺上颗粒为3mm以下的料渣，铺料厚度约300－500mm，以能流化起来为准，流化均匀性可用两种方法检查。

一种是开启引风机和鼓风机，缓慢调节送风门，逐渐加大风量，直到整个料层流化起来，然后突然停止送风，观察料层表面是否平坦，如果很平坦，说明布风均匀，如果料层表面高低不平，高处表明风量小，低处表明风量大，应该停止试验，检查原因及时予以消除；另一种方法是当料层流化起来后，用较长的火耙在床内不断来回耙动，如手感阻力较小且均匀，说明料层流化良好，反之，则布风不均匀或风帽有堵塞，阻力小的地方流化良好，而阻力大的地方可能存在死区。

通过料层流化均匀性的检查，也可以确定流化状态所需的最低料层厚度。

这一数据对流化床点火十分重要，料层太薄，难以形成稳定的流化状态，锅炉无法点火和运行。

料层太厚，又会延长点火时间和造成点火燃料的增多。

布风均匀是流化床点火、低负荷时稳定燃烧、防止颗粒分层和床层结焦的必要条件。

循环流化床锅炉冷态通风试验方案1冷态通风试验的目的对锅炉进行冷态通风试验，目的是检验系统及转机整体运行情况，标定一次风风量、二次风风量测量装置，掌握转机及系统中烟风挡板的调节特性，检验整个烟风系统冷态运行特性及调节特性，为锅炉的启动运行及热态燃烧调整提供参考依据。

通过对这些参数的调整、测量、试验，并对结果进行分析，确定锅炉燃烧系统最佳运行方式，从而保证锅炉着火稳定，燃烧完全，炉内温度场、压力场、热负荷分布均匀，保证汽温、汽压稳定，以适应机组负荷变化的要求，使锅炉能够安全、经济运行。

锅炉烟风系统分别配备有一次风机、二次风机、引风机。

返料风机。

2冷态通风试验的主要项目1.1风压严密性检查试验。

1.2烟风系统挡板调整。

1.3锅炉一次风风量、二次风风量测量装置标定。

1.4水冷等压风室两侧入口一次风风速调平。

1.5布风板空板阻力特性试验。

2.6料层流化试验。

3试验条件及要求2.1现场地面清洁，烟风道内清理干净，无用的架子已拆除，现场照明充足。

2.2烟风道检查验收合格，吸风机、一次风机、二次风机、返料风机、除尘器等设备分部调试结束。

2.3各风烟道挡板包括均压风室入口调节挡板、二次风各层入口、播煤风挡板均已调试结束，位置正确并能远方操作,要求各风门挡板轴头有指示标记。

风烟道安装完毕且密封。

2.4除尘器、省煤器、空气预热器、旋风分离器、以及炉底等处的灰渣斗，冷渣机已封闭，相应的放灰阀调试结束。

2.5风烟系统所有热工、电气仪表经过校验，指示准确，相应的联锁保护、声光报警信号试验合格。

2.6炉本体的人孔、烟风道的人孔及除尘器的人孔关闭，烟风系统内无作业人员。

2.7试验用测速管和丝堵丝座按要求加工好并安装完毕。

2.8试验时要配备辅机巡查人员。

2.9试验仪器、仪表、工具、材料准备齐全。

3.10运行人员上岗熟悉烟风系统启动程序以便能及时为试验调好运行工况。

3.11通风试验测点的位置、数量：3.12通风试验测量处架子的铺设要求。

240t／h循环流化床锅炉风量标定与冷态试验本文介绍了黄陵矿业煤矸石发电有限公司4#锅炉风量标定的过程和方法以及冷态试验情况，针对试验中发现的一些问题进行了分析和总结，为运行调整提供参考依据。

标签：循环流化床锅炉；风量标定；冷态试验0 前言黄陵矿业煤矸石发电有限公司4#锅炉2007年12月投产，在运行后期DCS 风量显示不准确，经过检修人员多次努力，均未达到理想效果，致使运行人员在调整过程中只能根据一次风机电流来调整，长期给运行人员带来困扰，严重威胁锅炉机组的安全运行。

为了保证锅炉机组安全稳定运行，在2017年9月对4#锅炉进行了检修后启动前的冷态测试。

测试内容包括：风量标定、布风板阻力特性试验、料层阻力试验、临界流化风量试验、布风板均匀性试验。

1 锅炉简介黄陵矿业煤矸石发电有限公司4#锅炉为东方锅炉工业集团有限公司生产的循环流化床锅炉，锅炉型号为DGJ240/9.8-Ⅱ2，高温高压、单汽包、自然循环、平衡通风、固态排渣。

本锅炉由一个水冷壁炉膛、一个尾部对流竖井、两台汽冷式旋风分离器组成，高温过热器、低温过热器、省煤器和卧室空预器从上到下依次布置在尾部竖井中，炉膛内布置四片屏式过热器和四片水冷蒸发屏，两台汽冷式旋风分离器下部各布置一台“J”型回料器。

一次风系统共三路，第一路，经过空预器加热后进入水冷风室通过布风板、风帽使床料流化；第二路，经过空预器加热后的热风用于给煤机的播煤風；第三路，未经过加热的冷风用于给煤皮带的密封风。

二次风经空预器加热后从炉膛前后墙分上下两侧进入炉膛。

2 试验情况2.1 锅炉风量标定风量标定试验用于测量风量测量装置输出的实际风量值和动态压力值，找出它们之间的对应关系，使锅炉运行时的风量能够正确显示在DCS屏幕上，从而保证锅炉的正常运行。

根据流量测量元件的工作原理可以看出，通过流量测量元件的风道流量值与测量元件在一定温度下的差压值之间的关系如下：当粘性流体进入自模化区时，流动系数k应为一定值。

循环流化床锅炉得冷态试验一、冷态试验前得准备工作冷态试验前必须做好充分得准备工作,以保证试验顺利进行、1.锅炉部分得检查与准备将流化床、返料系统与风室内清理干净,不应有安装、检修后得遗留物;布风板上得风帽间无杂物,风帽小孔通畅,安装牢固,高低一致;返料口、给玉米芯口、给煤(砂)口完好无损,放渣管通畅,返料阀内清洁;水冷壁挂砖完好,防磨材料无脱落现象,绝热与保温填料平整、光洁;人孔门关闭,各风道门处于所要求得状态、2.仪表部分得检查与准备试验前,对与试验及运行有关得各机械零点进行调整且保证指示正确。

准备与试验及运行有关得电流表、电压表、压力表、～１５０0PaU型压力计、乳胶管、在一、二次风机与引风机进出口处进行温度与压力测点以及仪表得安装、布风板阻力与料层阻力得差压计、风室静压表等准备齐全并确定性能完好、安装正确。

测定好风机频率百分数与风机转速得对应关系。

3.炉床底料与循环细灰得准备炉内底料一般可用燃煤得冷渣料或溢流灰渣。

床料粒度与正常运行时得粒度大致相同。

选用得底料粒度为０～6mm,有时也可选用粒度为0~３mｍ得河沙。

如果试验用炉床底料也做锅炉启动时得床料,可加入一定量得易燃烟煤细末,其中煤得掺加量一般为床料总量得５~15％,使底料得热值控制在一定范围内、床底料得准备量为3~５m3、在做物料循环系统输送性能时,还要准备好粒度为0～1mm得细灰３~5m３。

4.试验材料得准备准备好试验用得各种表格、纸张、笔、称重计、编织袋。

5.锅炉辅机得检查与准备检查机械内部与连接系统等清洁、完好;地脚螺栓与连接螺栓不得有松动现象;轴承冷却器得冷却水量充足、回路管畅通;润滑系统完好。

6.阀门及挡板得准备检查阀门及挡板开、关方向及在介质流动时得方向;检查其位置、可操作性及灵活性。

7.炉墙严密性检查检查炉膛、烟道有人孔、测试孔、进出管路各部位得炉墙完好,确保严密不漏风、8.锅炉辅机部分得试运转锅炉辅机应进行分部试运,试运工作应按规定得试运措施进行、分部试运中应注意各辅机得出力情况,如给煤量、风量、风压等就是否能达到额定参数,检查机械各部位得温度、振动情况,电流指示不得超过规定值,并注意做好记录、二、风机性能得测定起动风机前,各风机进口风门全关,出口风道上得风门全开。

循环流化床锅炉冷态与燃烧调整试验技术导则循环流化床锅炉是一种高效能的锅炉设备，具有节能、环保和资源利用等优点。

为了确保循环流化床锅炉的正常运行和高效燃烧，需要进行冷态与燃烧调整试验。

本文将介绍循环流化床锅炉冷态与燃烧调整试验的技术导则。

一、试验目的和要求试验的目的是验证锅炉在冷态下的运行性能，同时调整燃烧参数，使锅炉燃烧效果达到最佳状态。

试验要求包括试验内容、试验对象、试验装置和试验环境等。

二、试验内容试验内容包括锅炉的静态试验和动态试验。

静态试验主要是测试和验证燃烧系统的各项参数；动态试验主要是通过调整燃烧参数，实现锅炉燃烧的最佳状态。

三、试验对象试验对象为循环流化床锅炉，在试验前需要进行清洗和检修，确保锅炉的各项设备和系统处于良好状态。

四、试验装置试验装置主要包括燃烧控制系统、燃烧器、测量和数据采集系统等。

燃烧控制系统需具备自动化控制功能，能对燃烧参数进行实时调整和监测。

五、试验环境试验环境包括锅炉房的温度、湿度、气流状态等因素。

试验前需要对环境因素进行调整和控制，以保证试验的准确性和可靠性。

六、试验步骤1. 静态试验：首先进行锅炉的冷态试验，主要测试和验证锅炉的压力、温度、流量、氧含量等参数。

依据试验结果，确定燃烧参数的初始值。

2. 动态试验：通过改变燃烧参数，对锅炉进行动态试验，主要包括燃烧空气流量、燃料供给量、床温、床层压降等参数的调整与监测。

根据试验结果，逐步调整燃烧参数，使锅炉燃烧效果达到最佳状态。

3. 数据处理与分析：试验结束后，对试验数据进行处理和分析，包括参数变化趋势、燃烧效率、废气排放等指标的计算和评估。

七、试验安全措施在进行试验时，需注意锅炉的安全运行，确保试验人员的人身安全。

试验前需检查试验装置和设备的安全性能，如燃烧器的点火装置、风门的开启程度等。

总结：循环流化床锅炉冷态与燃烧调整试验技术导则是确保锅炉正常运行和高效燃烧的重要工作。

通过静态试验和动态试验的组合，可以对锅炉的运行性能进行验证和调整，以实现锅炉燃烧的最佳状态。
