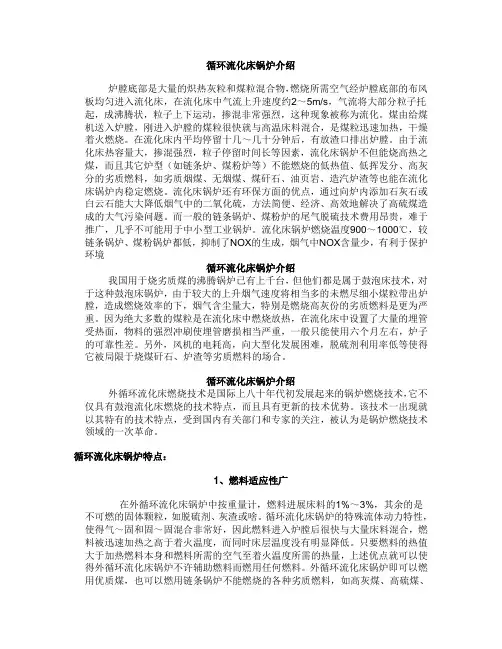

循环流化床锅炉概述

循环流化床锅炉介绍炉膛底部是大量的炽热灰粒和煤粒混合物，燃烧所需空气经炉膛底部的布风板均匀进入流化床，在流化床中气流上升速度约2～5m/s，气流将大部分粒子托起，成沸腾状，粒子上下运动，掺混非常强烈，这种现象被称为流化。

煤由给煤机送入炉膛，刚进入炉膛的煤粒很快就与高温床料混合，是煤粒迅速加热，干燥着火燃烧。

在流化床内平均停留十几～几十分钟后，有放渣口排出炉膛。

由于流化床热容量大，掺混强烈，粒子停留时间长等因素，流化床锅炉不但能烧高热之煤，而且其它炉型（如链条炉、煤粉炉等）不能燃烧的低热值、低挥发分、高灰分的劣质燃料，如劣质烟煤、无烟煤、煤矸石、油页岩、造汽炉渣等也能在流化床锅炉内稳定燃烧。

流化床锅炉还有环保方面的优点，通过向炉内添加石灰石或白云石能大大降低烟气中的二氧化硫，方法简便、经济、高效地解决了高硫煤造成的大气污染问题。

而一般的链条锅炉、煤粉炉的尾气脱硫技术费用昂贵，难于推广，几乎不可能用于中小型工业锅炉。

流化床锅炉燃烧温度900～1000℃，较链条锅炉、煤粉锅炉都低，抑制了NOX的生成，烟气中NOX含量少，有利于保护环境循环流化床锅炉介绍我国用于烧劣质煤的沸腾锅炉已有上千台，但他们都是属于鼓泡床技术，对于这种鼓泡床锅炉，由于较大的上升烟气速度将相当多的未燃尽细小煤粒带出炉膛，造成燃烧效率的下，烟气含尘量大，特别是燃烧高灰份的劣质燃料是更为严重。

因为绝大多数的煤粒是在流化床中燃烧放热，在流化床中设置了大量的埋管受热面，物料的强烈冲刷使埋管磨损相当严重，一般只能使用六个月左右，炉子的可靠性差。

另外，风机的电耗高，向大型化发展困难，脱硫剂利用率低等使得它被局限于烧煤矸石、炉渣等劣质燃料的场合。

循环流化床锅炉介绍外循环流化床燃烧技术是国际上八十年代初发展起来的锅炉燃烧技术，它不仅具有鼓泡流化床燃烧的技术特点，而且具有更新的技术优势。

该技术一出现就以其特有的技术特点，受到国内有关部门和专家的关注，被认为是锅炉燃烧技术领域的一次革命。

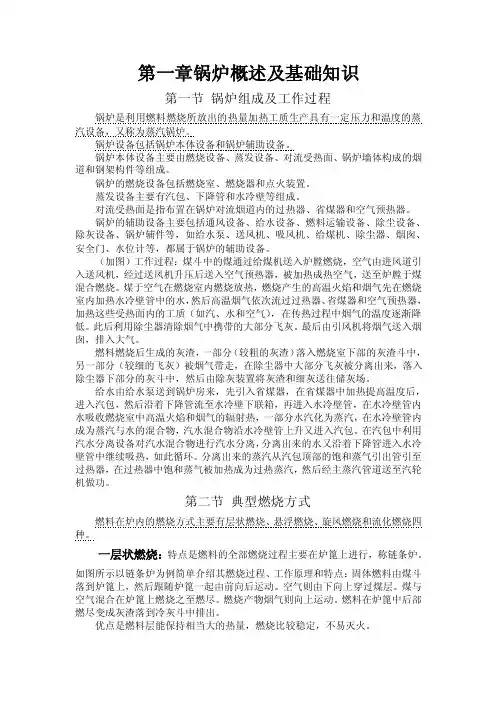

第一章锅炉概述及基础知识第一节锅炉组成及工作过程锅炉是利用燃料燃烧所放出的热量加热工质生产具有一定压力和温度的蒸汽设备，又称为蒸汽锅炉。

锅炉设备包括锅炉本体设备和锅炉辅助设备。

锅炉本体设备主要由燃烧设备、蒸发设备、对流受热面、锅炉墙体构成的烟道和钢架构件等组成。

锅炉的燃烧设备包括燃烧室、燃烧器和点火装置。

蒸发设备主要有汽包、下降管和水冷壁等组成。

对流受热面是指布置在锅炉对流烟道内的过热器、省煤器和空气预热器。

锅炉的辅助设备主要包括通风设备、给水设备、燃料运输设备、除尘设备、除灰设备、锅炉辅件等，如给水泵、送风机、吸风机、给煤机、除尘器、烟囱、安全门、水位计等，都属于锅炉的辅助设备。

（加图）工作过程：煤斗中的煤通过给煤机送入炉膛燃烧，空气由进风道引入送风机，经过送风机升压后送入空气预热器，被加热成热空气，送至炉膛于煤混合燃烧。

煤于空气在燃烧室内燃烧放热，燃烧产生的高温火焰和烟气先在燃烧室内加热水冷壁管中的水，然后高温烟气依次流过过热器、省煤器和空气预热器，加热这些受热面内的工质（如汽、水和空气），在传热过程中烟气的温度逐渐降低。

此后利用除尘器清除烟气中携带的大部分飞灰。

最后由引风机将烟气送入烟囱，排入大气。

燃料燃烧后生成的灰渣，一部分（较粗的灰渣）落入燃烧室下部的灰渣斗中，另一部分（较细的飞灰）被烟气带走，在除尘器中大部分飞灰被分离出来，落入除尘器下部分的灰斗中，然后由除灰装置将灰渣和细灰送往储灰场。

给水由给水泵送到锅炉房来，先引入省煤器，在省煤器中加热提高温度后，进入汽包，然后沿着下降管流至水冷壁下联箱，再进入水冷壁管，在水冷壁管内水吸收燃烧室中高温火焰和烟气的辐射热，一部分水汽化为蒸汽，在水冷壁管内成为蒸汽与水的混合物，汽水混合物沿水冷壁管上升又进入汽包。

在汽包中利用汽水分离设备对汽水混合物进行汽水分离，分离出来的水又沿着下降管进入水冷壁管中继续吸热，如此循环。

分离出来的蒸汽从汽包顶部的饱和蒸气引出管引至过热器，在过热器中饱和蒸气被加热成为过热蒸汽，然后经主蒸汽管道送至汽轮机做功。

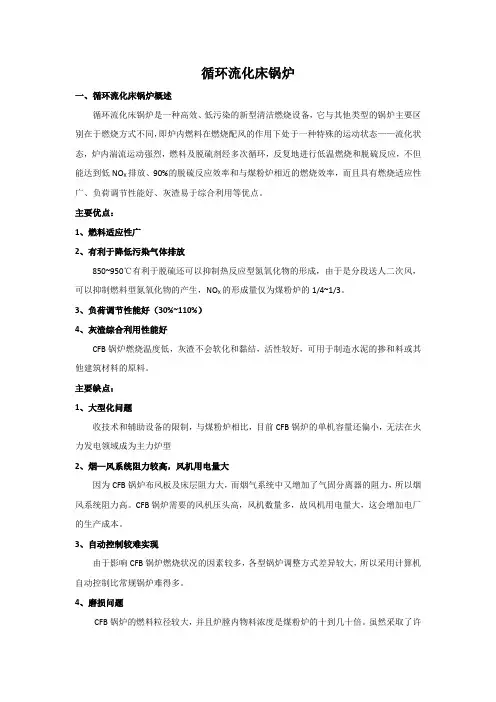

循环流化床锅炉一、循环流化床锅炉概述循环流化床锅炉是一种高效、低污染的新型清洁燃烧设备，它与其他类型的锅炉主要区别在于燃烧方式不同，即炉内燃料在燃烧配风的作用下处于一种特殊的运动状态——流化状态，炉内湍流运动强烈，燃料及脱硫剂经多次循环，反复地进行低温燃烧和脱硫反应，不但能达到低NO X排放、90%的脱硫反应效率和与煤粉炉相近的燃烧效率，而且具有燃烧适应性广、负荷调节性能好、灰渣易于综合利用等优点。

主要优点：1、燃料适应性广2、有利于降低污染气体排放850~950℃有利于脱硫还可以抑制热反应型氮氧化物的形成，由于是分段送人二次风，可以抑制燃料型氮氧化物的产生，NO X的形成量仅为煤粉炉的1/4~1/3。

3、负荷调节性能好（30%~110%）4、灰渣综合利用性能好CFB锅炉燃烧温度低，灰渣不会软化和黏结，活性较好，可用于制造水泥的掺和料或其他建筑材料的原料。

主要缺点：1、大型化问题收技术和辅助设备的限制，与煤粉炉相比，目前CFB锅炉的单机容量还偏小，无法在火力发电领域成为主力炉型2、烟—风系统阻力较高，风机用电量大因为CFB锅炉布风板及床层阻力大，而烟气系统中又增加了气固分离器的阻力，所以烟风系统阻力高。

CFB锅炉需要的风机压头高，风机数量多，故风机用电量大，这会增加电厂的生产成本。

3、自动控制较难实现由于影响CFB锅炉燃烧状况的因素较多，各型锅炉调整方式差异较大，所以采用计算机自动控制比常规锅炉难得多。

4、磨损问题CFB锅炉的燃料粒径较大，并且炉膛内物料浓度是煤粉炉的十到几十倍。

虽然采取了许多防磨措施，但在实际运行中CFB锅炉受热面的磨损速度仍比常规锅炉大得多，受热面磨损问题可能成为影响锅炉长期连续运行的重要原因5、对辅助设备要求高（高压风机、冷渣器的性能和运行问题）6、理论技术问题CFB锅炉虽然已有千余台投入运行，但仍有许多基础理论和设计制造技术问题没有根本解决。

至于运行方面，还没有成熟的经验，更缺少统一的标准，这给电厂设备改造和运行调试带来了诸多困难。

循环流化床锅炉介绍
循环流化床锅炉（Circulating Fluidized Bed Boiler,CFB Boiler）是利用流化床原理实现燃烧的一种锅炉，它的特点是能把燃料粉碎的粒度
直接转换为热效率，比传统锅炉节能降耗20％以上。

它采用的流化床原理，使得燃料的粒度更小，更易被燃烧，以达到较高的热效率，而且它能
够更充分的利用燃料中的可燃成分，从而减少烟气中的污染物，所以它在
环保污染上有重大的补充和帮助。

循环流化床锅炉有无压力和带压力两种。

无压力循环流化床锅炉是一
种低压下轻质热源锅炉，是采用低压循环流化床技术，将固体燃料粉碎成
小粒然后燃烧，以达到节能降耗的目的。

它采用的低温燃烧，能够有效抑
制污染物的产生，从而改善环境状况，这也是循环流化床锅炉最大的优势
之一，所以它被视为一种节能节污和环保的能源设备。

无压力循环流化床
锅炉的另一个优点是低投资和低运行费用，由于它采用无压力设计，也比
同等容量传统低压锅炉设计简单，故而节约了投资和运行费用。

循环流化床锅炉技术的现状及发展前景1. 引言1.1 循环流化床锅炉技术简介循环流化床锅炉技术是一种先进的燃烧技术，属于流化床锅炉的一种。

它利用气体与固体颗粒之间的强烈对流使固体颗粒床具有流态化特性，从而实现了燃料的高效燃烧和热能的高效传递。

循环流化床锅炉技术将燃烧过程和热能转换过程完全结合在一起，具有高效、清洁、灵活、稳定的特点。

循环流化床锅炉技术通过循环往复的方法，将固体颗粒不断循环送回炉膛内，实现了固体颗粒的再生利用，充分提高了燃料利用率。

循环流化床锅炉技术还具有一定的自脱硫、自脱硝功能，可以有效减少燃煤过程中排放的氧化物和二氧化硫等有害物质，保护环境。

循环流化床锅炉技术的出现为能源领域带来了新的发展机遇，得到了广泛的应用和推广。

随着科技的不断进步和对环保要求的提高，循环流化床锅炉技术将在未来的能源转型中发挥越来越重要的作用。

1.2 循环流化床锅炉技术的重要性循环流化床锅炉技术可以有效节约能源资源。

这种技术能够提高燃料的利用率，减少能源的浪费，从而降低能源成本并减少对能源的依赖。

循环流化床锅炉技术可以降低污染排放。

与传统的燃煤锅炉相比，循环流化床锅炉利用气固分离技术，减少了废气中的灰尘和有害物质排放，对环境的影响更小。

循环流化床锅炉技术具有较高的安全性和稳定性。

通过控制燃烧过程中的温度、压力等参数，可以有效避免锅炉爆炸等安全事故的发生，保障设备和人员的安全。

循环流化床锅炉技术在能源利用、环境保护和安全生产等方面都具有重要意义。

在未来的发展中，这种技术有望成为能源领域的重要方向，为推动能源转型和可持续发展做出积极贡献。

2. 正文2.1 循环流化床锅炉技术的工作原理循环流化床锅炉技术是一种高效、节能、环保的锅炉技术，其工作原理主要包括以下几个步骤：燃料在锅炉内燃烧产生热能，然后通过燃烧产生的高温气体将热能传递给循环流化床床层内的流化质料，使其快速升温。

接着，流化质料受到热量影响而变得流动起来，形成一层类似沸腾水的状态，称为流化床。

鼓泡流化床锅炉技术的基础上发展起来的新炉型叫循环流化床锅炉，它与鼓泡床锅炉的较大的区别就在于炉内流化风速较高（一般为4～8m/s），且在炉膛出口加装了气固物料分离器。

那么该设备是如何工作的，又有什么特点呢?下边我们一起来了解一下吧。

一、工作原理煤由煤场经抓斗和运煤皮带等传输设备被送入煤仓，然后由煤仓进入破碎机被破碎成粒径小于10mm 的煤粒后送入炉膛。

与此同时，用于燃烧脱硫的脱硫剂石灰石也由石灰石仓送入炉膛，参与煤粒燃烧反应。

此后，随烟气流出炉膛的大量颗粒在旋风分离器中与烟气分离。

分离出来的顆粒可以直接回到炉膛，也可经外置式换热器办进入炉膛参与燃烧过程。

由旋风分离器分离出来的烟气则被引入锅炉尾部烟道，对布置在尾部烟道中的过热器、省煤器和空气预热器中的工质进行加热，从空气预热器出口流出的烟气经布袋除尘器除尘后，由引风机排入烟囱，排向大气。

二、优点1、燃料适应性广在循环流化床锅炉中按重量计，燃料仅占床料的1～3%，其余是不可燃的固体颗粒，如脱硫剂、灰渣等。

因此，加到床中的新鲜煤颗粒相当于被一个“大蓄热池”的灼热灰渣颗粒所包围。

2、燃烧效率高循环流化床锅炉的燃烧效率要比鼓泡流化床锅炉高，通常在95～99%范围内，可与煤粉锅炉相媲美。

循环流化床锅炉燃烧效率高是因为有下述特点：气固混合良好；燃烧速率高，其次是飞灰的再循环燃烧。

3、氮氧化物(NOX)排放低氮氧化物排放低是循环流化床锅炉另一个非常吸引人的特点。

运行经验表明，循环流化床锅炉的NOX排放范围为50～150ppm或40～120mg/MJ。

循环流化床锅炉NOX排放低是由于以下两个原因：一是低温燃烧，此时空气中的氮一般不会生成NOX ；二是分段燃烧，抑制燃料中的氮转化为NOX ，并使部分已生成的NOX得到还原。

4、高效脱硫由于飞灰的循环燃烧过程，床料中未发生脱硫反应而被吹出燃烧室的石灰石、石灰能送回至床内再利用；另外，已发生脱硫反应部分，生成了硫酸钙的大粒子，在循环燃烧过程中发生碰撞破裂，使新的氧化钙粒子表面又暴露于硫化反应的气氛中。

循环流化床锅炉简介循环流化床锅炉是一种以煤粉为燃料，使用炉膛内高速流化床的燃烧技术。

在循环流化床锅炉的炉膛内，燃料与气体混合后在高速气流的作用下形成悬浮状态，使燃料粒子充分接触，燃烧效率高。

在锅炉炉膛上部设置了分离器，通过分离器将煤粉和燃烧产物分离，燃烧产物通过锅炉排放，而煤粉经过循环系统再次进入炉膛燃烧。

循环流化床锅炉的燃烧效率相较于传统的锅炉有较大的提高。

首先，在循环流化床锅炉中，煤粉可以充分混合、燃烧，燃烧效果好。

此外，废气中的一氧化碳（CO）和二氧化碳（CO2）等有害物质得到有效控制，减少了对环境的污染。

另外，循环流化床锅炉利用炉内高温气体的再循环，使得燃烧产热效率得到提高。

因此，循环流化床锅炉具有热效率高、燃烧效果好、污染物排放少的特点。

循环流化床锅炉的应用领域非常广泛。

首先，在电力行业，循环流化床锅炉可以广泛应用于热电厂，供应热水和蒸汽等能源。

其次，在钢铁、化工等行业，循环流化床锅炉可以作为工业锅炉使用，提供生产过程中需要的热能。

此外，在城市供热行业，循环流化床锅炉可以用于供暖和生活热水等领域。

因此，循环流化床锅炉的应用场景非常多样化。

随着环保意识的提高以及国家对污染物排放的要求越来越严格，循环流化床锅炉在未来的发展前景非常广阔。

传统的锅炉技术由于燃烧不完全、污染物排放过高，逐渐被淘汰。

而循环流化床锅炉凭借其高效、低污染的优势，成为了锅炉行业的发展方向。

未来，循环流化床锅炉将继续推广应用于电力、化工、石油、钢铁等行业，同时技术将不断进步，使得循环流化床锅炉更加高效、低耗、低污染。

总结起来，循环流化床锅炉是一种高效、低污染的燃煤锅炉技术。

它利用炉膛内高速气流形成悬浮状态的燃料粒子，提高了燃烧效率，减少污染物排放。

循环流化床锅炉在电力、工业、供热等领域应用广泛，未来有着良好的发展前景。

循环流化床锅炉的技术特点循环流化床锅炉是一种将固体燃料燃烧转化为热能的设备，具有以下技术特点：1. 循环流化床燃烧：循环流化床锅炉采用了流化床燃烧技术，即通过风力将燃烧床中的颗粒物保持悬浮状态，形成高浓度的固体颗粒床。

这样可以使燃料充分燃烧，提高燃烧效率。

2. 床温高、燃烧强度大：循环流化床锅炉的床温通常可以达到800-950摄氏度，燃烧强度大。

这有助于燃料充分燃烧，提高燃烧效率。

3. 燃料适应性广：循环流化床锅炉对燃料的适应性广，可以燃烧各类固体燃料，如煤炭、煤层气、生物质等。

因此，循环流化床锅炉具有较大的灵活性和适应性。

4. 排放物少：循环流化床锅炉通过添加石灰石或其他固体吸附剂，可以吸附和减少废气中的二氧化硫、氮氧化物等有害气体的排放。

因此，它对环境的污染较小。

5. 燃料利用率高：循环流化床锅炉的燃料利用率较高，可达到90%以上。

这是由于循环流化床的特点，即床温高、燃烧强度大，燃料完全燃烧。

6. 炉内燃烧稳定性好：循环流化床锅炉采用气体固体两相流方式，具有良好的流动性和混合性，使燃料在燃烧过程中不易结块和熄火，燃烧稳定性好。

7. 转变效果好：循环流化床锅炉中的床温较高，有利于燃料中的有机物分解和燃烧，可以将燃料中的有机质转变为可燃气体，并在炉内进行全燃烧。

8. 运行经济性好：循环流化床锅炉运行过程中，燃料经过初步燃烧后，废渣可以通过循环回流再次参与燃烧，使燃料的利用率得到提高，减少了排放物的生成和废渣处理的成本。

9. 高温高压操作：循环流化床锅炉可以达到高温和高压下的运行要求，适用于多种工业生产过程中的热能供应。

10. 操作和控制方便：循环流化床锅炉系统采用现代化自动控制系统，可以通过远程控制和监测，实现对锅炉的操作和监控，提高了操作的便利性和安全性。

总之，循环流化床锅炉具有燃料适应性广、废气排放少、燃料利用率高、燃烧稳定性好等技术特点，适用于各种工业和生活领域的热能供应。

随着环境保护要求的提高和技术的不断进步，循环流化床锅炉将在未来得到更广泛的应用。

循环流化床锅炉简介概述循环流化床锅炉是一种先进的锅炉，以其高效节能、环保等特点面向工业生产中的热能问题。

循环流化床锅炉能够实现燃烧材料，例如煤、油、天然气等，将其转化为热能，推动汽轮机发电。

循环流化床锅炉已经成为现代化工业的标志之一，其发展极具潜力，有着广泛的应用前景。

工作原理循环流化床锅炉是一种多相流体力学的复杂系统。

锅炉内设有一组粒径较细的固体粒子，煤或其他燃料与空气混合后在其上燃烧，同时流化床内的固体粒子被流体化后浮于床面上，形成一层“床”，创造出固相床面上穿过液相床层表面的气流速度，并且燃烧生成的热力反应，使床内温度升高。

循环流化床锅炉内的固体粒子的运动状态分为循环和燃烧两种模式。

循环模式下，固体颗粒呈顺时针或逆时针方向流动，同时承载热量向锅炉後部传输；当燃烧模式下，燃料粒子进入床层中，直接参与燃烧，释放出燃料所具有的热量。

特点和优势循环流化床锅炉具有以下优势和特点：1.可燃料多样化。

循环流化床锅炉能够使用各种可燃物质，包括煤、生物质、燃油、天然气等。

2.高效能。

循环流化床锅炉可实现燃料的高效转化，热效率较传统锅炉可达到40%以上。

3.燃烧效率高。

循环流化床锅炉能够利用煤炭、废弃物、木材等低品质燃料进行燃烧，且燃烧效率高，有效减少污染物的产生。

4.灵活性。

循环流化床锅炉能够根据需要进行升级和改造，以满足不同工业应用的需求。

5.环境友好。

循环流化床锅炉在燃烧过程中，减少了有害气体的排放，对环境污染的影响较小。

应用领域循环流化床锅炉已经广泛应用于不同的领域，包括：1.电力工业。

循环流化床锅炉能够为电力产业提供可靠的热能解决方案，包括锅炉、汽轮机等设备。

2.制药和化工行业。

循环流化床锅炉可以在制药和化工制品生产中发挥巨大作用，提高工艺质量和产量，减少环境污染。

3.食品行业。

循环流化床锅炉可用于制糖、果汁等食品加工生产中，提高生产效率的同时保持食品的质量和安全。

4.纸浆和造纸行业。

循环流化床锅炉被广泛用于纸浆和造纸行业，有助于提高生产效率和质量，降低成本和环境污染。

循环流化床锅炉的介绍一．循环流化床锅炉的简介循环流化床锅炉是在鼓泡床锅炉（沸腾炉）的基础上发展起来的，因此鼓泡床的一些理论和概念可以用于循环流化床锅炉。

但是又有很大的差别。

早期的循环流化床锅炉流化速度比较高，因此称作快速循环循环床锅炉。

快速床的基本理论也可以用于循环流化床锅炉。

鼓泡床和快速床的基本理论已经研究了很长时间，形成了一定的理论。

要了解循环流化床锅炉的原理，必须要了解鼓泡床锅炉和快速床锅炉的理论以及物料从鼓泡床→湍流床→快速床各种状态下的动力特性、燃烧特性以及传热特性。

1.流态化当固体颗粒中有流体通过时，随着流体速度逐渐增大，固体颗粒开始运动，且固体颗粒之间的摩擦力也越来越大，当流速达到一定值时，固体颗粒之间的摩擦力与它们的重力相等，每个颗粒可以自由运动，所有固体颗粒表现出类似流体状态的现象，这种现象称为流态化。

对于液固流态化的固体颗粒来说，颗粒均匀地分布于床层中，称为“散式”流态化。

而对于气固流态化的固体颗粒来说，气体并不均匀地流过床层，固体颗粒分成群体作紊流运动，床层中的空隙率随位置和时间的不同而变化，这种流态化称为“聚式”流态化。

循环流化床锅炉属于“聚式”流态化。

固体颗粒（床料）、流体（流化风）以及完成流态化过程的设备称为流化床。

2.临界流化速度（1）.对于由均匀粒度的颗粒组成的床层中，在固定床通过的气体流速很低时，随着风速的增加，床层压降成正比例增加，并且当风速达到一定值时，床层压降达到最大值，该值略大于床层静压，如果继续增加风速，固定床会突然解锁，床层压降降至床层的静压。

如果床层是由宽筛分颗粒组成的话，其特性为：在大颗粒尚未运动前，床内的小颗粒已经部分流化，床层从固定床转变为流化床的解锁现象并不明显，而往往会出现分层流化的现象。

颗粒床层从静止状态转变为流态化进所需的最低速度，称为临界流化速度。

随着风速的进一步增大，床层压降几乎不变。

循环流化床锅炉一般的流化风速是2－3倍的临界流化速度。
