循环流化床锅炉详细资料一、循环流化床锅炉的工作原理：循环流化床锅炉是利用空气和固体颗粒材料（如煤炭或生物质颗粒等）组成的床层，在高速气流和颗粒之间形成类似于流体的状态，称为“循环流化床”。
当燃料颗粒混合空气进入锅炉炉膛后，床层内的颗粒被悬浮并形成旋流，燃烧过程在床层内进行。
燃烧生成的热量通过床层内的固体颗粒和气流进行传递，使锅炉加热水或蒸汽。
二、循环流化床锅炉的特点：1.燃料适应性强：循环流化床锅炉能够燃烧各种固体燃料，包括煤炭、生物质、废弃物等，具有很强的燃料适应性。
2.高效能：循环流化床锅炉的热效率高，能够达到86%以上，利用燃料的能量更加充分。
3.环保节能：循环流化床锅炉能够减少排放，采用环保颗粒回收技术，可以降低废气中的污染物排放，符合环保要求。
4.综合利用：循环流化床锅炉不仅能够产生蒸汽和热水，还可以利用余热进行发电、供热等多种综合利用方式，提高能源的利用效率。
三、循环流化床锅炉的主要组成部分：1.炉膛：炉膛是循环流化床锅炉的主要燃烧区域，燃料在炉膛内被燃烧，并形成循环流化床。
2.分离器：分离器用于分离床层内的固体颗粒和气流，防止固体颗粒被带出炉膛。
3.固体循环系统：固体循环系统由循环器、床料存储器、引风机等组成，用于循环输送固体颗粒和调节床料混合气体温度。
4.气体循环系统：气体循环系统由引风机、沉降室、除尘器、脱硫装置等组成，用于循环输送空气、排除废气中的污染物。
5.蒸汽系统：蒸汽系统包括锅炉上部的过热器和冷凝器，用于产生高温高压蒸汽，供给工业生产或发电等用途。
四、循环流化床锅炉的应用领域：总结起来，循环流化床锅炉是一种高效能、环保节能的锅炉设备，适用于燃烧各种固体燃料，并具有多种综合利用方式。
其在工业生产和供热领域具有广泛的应用前景。

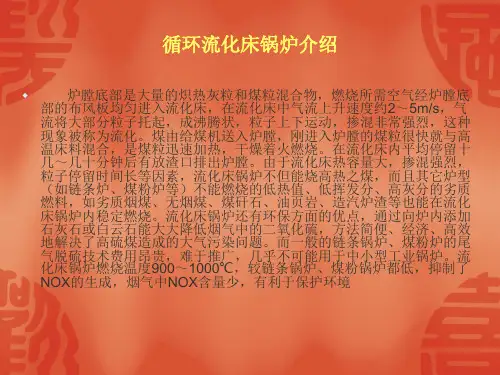

ZK-35/3.82-M循环流化床锅炉锅炉使用说明书20-96-0一、循环流化床锅炉简介二、锅炉首次点火启动应具备的条件三、锅炉对燃煤的要求四、锅炉首次点火启动五、锅炉运行中的监视与调整六、锅炉常见故障处理一、循环流化床锅炉简介煤的循环流化床燃烧是近十几年来发展起来的一种新型燃煤技术，是对传统的炉排炉和煤粉炉的一个重大革新。
它对各类煤种的燃烧适应性好，可以有效地燃用褐煤、各类烟煤和无烟煤，也可燃用如树皮、木屑、油页岩、石煤和石油焦等劣质燃料，同一台锅炉甚至可以同时燃用多种然料。
循环流化床锅炉可以通过添加石灰石进行比较简便的炉内脱硫处理，而一般的尾气脱硫技术费用昂贵，难于推广应用，循环流化床燃烧为高硫煤的合理燃用提供了途径，由于燃烧温度低，其NO x排放亦低。
流态化，是指两种不同形态的物质，因相互之间运动速度的不同而造成的一种特定运动状态下的体系。
对于煤燃烧系统而言，主要是指固体颗粒和空气。
这种特定的状态，是指固体颗粒群体在气体作用下具有流体的一些特性，就是流态化。
各种流化床燃烧锅炉，差别主要是燃烧系统，尾部对流受热面与常规锅炉没有根本的不同。
循环流化床燃烧系统主要包括：炉膛、气固分离器和返料器这三个关键部件。
与鼓泡床相比，循环流化床炉膛截面尺寸较小，燃烧分布在整个炉膛容积内，因此炉膛温度上下均匀；炉膛下部仍有一个密度较高的密相区，但不设置埋管受热面，避免了鼔泡床埋管磨损严重的问题；由于炉膛截面尺寸较小，锅炉启动点火更加容易；炉膛上部四周布置水冷受热面，磨损情况比埋管大为改善；燃烧所需一、二次空气分级供入，强化了炉内物料掺混，物料与空气接触更加强烈、均匀，有利于燃烧，同时可使NO x生成进一步减少；被烟气携带出炉膛的物料被一、二级分离器分离后经返料器进入炉膛，物料如此反复循环反复燃烧，排出锅炉的灰、渣含碳量较低，锅炉燃烧效率和热效率较高、煤耗较低；而由于采用上下基本均匀的流化风速，在降负荷运行时，风速降低的裕度大，负荷变化可超过0.4:1，锅炉负荷调节范围较宽；由于进入炉内的煤只占炉内高温循环物料量的5%左右，煤进入炉内很快着火燃烧，锅炉煤种适应性很广。
循环流化床锅炉设备及运行引言循环流化床锅炉（Circulating Fluidized Bed Boiler，简称CFB锅炉）是一种高效、环保的锅炉设备，广泛应用于发电厂、炼化厂等工业领域。
本文将介绍循环流化床锅炉的原理、结构以及运行过程。
1. 原理循环流化床锅炉采用了流化床燃烧技术，在燃烧过程中，固体颗粒床通过气流进行循环运动，实现了燃烧过程中的高效混合和燃烧效果。
其主要原理可概括为以下几点：•流化状态：通过将固体颗粒床与气流进行强烈的三角运动，使固体颗粒呈现出流体化的状态。
这种流化状态可以有效地提高传热传质效率，使燃料燃烧更加充分。
•固体循环：在循环流化床锅炉中，通过调节气流速度和固体颗粒的密度，使固体颗粒床能够形成循环流动的状态。
固体颗粒在燃烧过程中，通过循环运动，实现了燃烧产物的混合和排放。
•燃料灵活性：循环流化床锅炉具备较高的燃料灵活性，可以燃烧不同种类的固体燃料，如煤炭、生物质等。
这种灵活性使得循环流化床锅炉适用于各种不同的工业应用场景。
2. 结构循环流化床锅炉通常由以下几个主要部分组成：2.1 燃烧室燃烧室是循环流化床锅炉中的关键部分，也是燃烧过程的主要场所。
燃烧室内有一个固体颗粒床，用于支撑和燃烧燃料。
在燃料燃烧的同时，固体颗粒在床内循环流动，实现了燃烧产物的混合和排放。
2.2 循环系统循环系统由气力输送装置、循环器以及分离器组成。
气力输送装置通过提供足够的气流，将固体颗粒输送到循环器中。
循环器通过调节气流速度和固体颗粒的密度，使固体颗粒床能够形成循环流动的状态。
分离器用于将燃烧产物和固体颗粒进行分离，确保燃烧产物的排放符合环保要求。
2.3 蒸汽发生器蒸汽发生器是循环流化床锅炉中的核心部分，用于将固体燃料燃烧产生的热能转化为蒸汽能。
蒸汽发生器内设有多层加热面，蒸汽通过这些加热面进行换热，形成高温高压蒸汽。
2.4 辅助设备循环流化床锅炉的运行还需要一些辅助设备的支持，如给水系统、除尘系统、排污系统等。
循环流化床锅炉主要设备及系统简介1. 引言循环流化床锅炉是一种新型的高效、清洁燃煤锅炉。
它采用了循环流化床技术，通过将固体燃料与空气一起注入锅炉燃烧室，使燃料在锅炉内部悬浮并燃烧，从而实现了燃烧效率的提高和废气排放的降低。
本文将对循环流化床锅炉的主要设备及系统进行简要介绍。
2. 循环流化床锅炉主要设备循环流化床锅炉由多个主要设备组成，包括燃烧室、循环流化床、循环器、集料器、炉排、换热面等。
2.1 燃烧室燃烧室是循环流化床锅炉的核心部件，用于实现燃料的完全燃烧。
燃烧室内部采用循环流化床技术，燃料在其中悬浮并燃烧，通过调整进料口，并控制空气的供给，可以实现燃烧过程的稳定运行。
2.2 循环流化床循环流化床是循环流化床锅炉的重要组成部分，是燃烧室内部的一个固体床层。
循环流化床通过调节床层中固体颗粒的流速和密度，实现了燃料在床层中的悬浮并燃烧。
床层中的固体颗粒通过循环器循环流动，保持了床层的稳定性和燃烧效率。
2.3 循环器循环器用于将床层中的固体颗粒循环回循环流化床，保持床层的稳定运行。
循环器通常由循环器管道和循环风机组成。
循环风机负责将床层中的固体颗粒吸入管道，并将其输送回循环流化床。
2.4 集料器集料器用于收集循环流化床底部的固体颗粒，以保证床层中的固体颗粒不会流失。
集料器通常由集料器管道和集料器风机组成。
集料器风机通过吸空气进入集料器管道，并将固体颗粒输送回循环流化床。
2.5 炉排炉排用于将燃料输送到循环流化床燃烧室中。
炉排通常由多个平行排列的金属条组成，可以通过调节炉排的速度和角度来控制燃料的输送量。
2.6 换热面换热面用于将循环流化床锅炉中产生的热量传递给工作介质，实现热能的利用。
换热面通常包括水冷壁、过热器、再热器等，可以根据需要进行配置。
3. 循环流化床锅炉系统循环流化床锅炉系统由多个主要部分组成，包括给水系统、燃烧系统、除尘系统、排放系统等。
3.1 给水系统给水系统用于将水送入锅炉中，并保持锅炉的水位和压力稳定。
循环流化床锅炉简介循环流化床锅炉是一种以煤粉为燃料，使用炉膛内高速流化床的燃烧技术。
在循环流化床锅炉的炉膛内，燃料与气体混合后在高速气流的作用下形成悬浮状态，使燃料粒子充分接触，燃烧效率高。
在锅炉炉膛上部设置了分离器，通过分离器将煤粉和燃烧产物分离，燃烧产物通过锅炉排放，而煤粉经过循环系统再次进入炉膛燃烧。
循环流化床锅炉的燃烧效率相较于传统的锅炉有较大的提高。
首先，在循环流化床锅炉中，煤粉可以充分混合、燃烧，燃烧效果好。
此外，废气中的一氧化碳（CO）和二氧化碳（CO2）等有害物质得到有效控制，减少了对环境的污染。
另外，循环流化床锅炉利用炉内高温气体的再循环，使得燃烧产热效率得到提高。
因此，循环流化床锅炉具有热效率高、燃烧效果好、污染物排放少的特点。
循环流化床锅炉的应用领域非常广泛。
首先，在电力行业，循环流化床锅炉可以广泛应用于热电厂，供应热水和蒸汽等能源。
其次，在钢铁、化工等行业，循环流化床锅炉可以作为工业锅炉使用，提供生产过程中需要的热能。
此外，在城市供热行业，循环流化床锅炉可以用于供暖和生活热水等领域。
因此，循环流化床锅炉的应用场景非常多样化。
随着环保意识的提高以及国家对污染物排放的要求越来越严格，循环流化床锅炉在未来的发展前景非常广阔。
传统的锅炉技术由于燃烧不完全、污染物排放过高，逐渐被淘汰。
而循环流化床锅炉凭借其高效、低污染的优势，成为了锅炉行业的发展方向。
未来，循环流化床锅炉将继续推广应用于电力、化工、石油、钢铁等行业，同时技术将不断进步，使得循环流化床锅炉更加高效、低耗、低污染。
总结起来，循环流化床锅炉是一种高效、低污染的燃煤锅炉技术。
它利用炉膛内高速气流形成悬浮状态的燃料粒子，提高了燃烧效率，减少污染物排放。
循环流化床锅炉在电力、工业、供热等领域应用广泛，未来有着良好的发展前景。
循环流化床给煤机介绍1、产品概述目前世界上，专业研制开发循环流化床给煤、给料设备的制造商仍然是美国STOCK设备公司，我国最早的流化床电厂：宁波中华纸业自备电厂，镇海炼化自备电厂均采用美国STOCK给煤机。
即便现在，在流化床锅炉给煤设备基本国产化的情况下，国内首台300MW 循环流化床电厂－四川白马电厂的给煤机仍然采用美国STOCK给煤机。
循环流化床电厂在我国发展的历史并不是很长，九十年代初在我国沿海城市开始建设，我公司是国内首家提供与循环流化床锅炉配套的计量给煤机、计量石灰石给料机和埋刮板给煤机的设备制造厂家。
目前，国内最早的CFB用户－杭州热电厂、重庆爱溪电厂给煤机已运行8、9年，情况较好。
这些电厂是我公司第一代产品。
2001年，芬兰FW公司总包的上海石化自备电厂，2004年我国投建的300MW循环流化床电厂云南小龙潭电厂、内蒙蒙西电厂，这些电厂系统及设备的复杂程度均高于目前国内流化床电厂的给煤形式，给煤机和给料机在国内唯一选中沈阳STOCK公司。
微机控制称重式计量给煤机是燃煤电厂锅炉系统中的关键辅机设备之一，在CFB锅炉系统中称重式计量给煤机的首要功能是将煤连续均匀的送入锅炉中，同时通过微机控制系统，在运行过程中完成准确称量并显示给煤情况，同时根据锅炉燃烧情况自动调节控制不同煤种给煤量，使供煤量与燃烧空气量配比科学，保证燃烧始终处于最佳状态，即保证实际给煤量与锅炉负荷相匹配，进而保证电厂获得最佳经济效益。
我公司生产的给煤机是集十几年研制，生产给煤机的经验,并融合目前世界上先进美国STOCK公司称重式给煤机和其他类型给煤机的优点研制开发的结构合理，性能先进，运行安全可靠的理想给煤设备。
2、产品组成系统说明对于CFB锅炉系统，称重式计量给煤机系统主要由：煤仓出口煤闸门，上部落煤管，可调联接节，称重式计量给煤机等部分组成。
其中称重式计量给煤机由给煤机本体，微机控制系统、主驱动电机、主驱动减速机、清扫机构驱动电机、清扫机构驱动减速机、称重系统、报警保护系统等主要部分组成。
在CFB锅炉系统中，由于燃料（煤）是由给煤机直接给到锅炉中的，因此给煤机能否连续，可靠的运行是尤为重要的。
如果给煤机不能可靠的运行，实现连续给煤不仅加大设备的维护量，更为严重的是影响锅炉的运行，降负荷甚至停炉。
另一方面在CFB锅炉中，由于DCS系统功能较强，自动化程度高。
DCS系统能够根据锅炉运行有关参数给出最佳的煤需求量。
这就要求给煤机有较高的给煤量的计量精度和控制精度，这样才能保证锅炉在最佳状态下运行。
由此可以看出，对于CFB锅炉系统中的称重式计量给煤机，最重要的是要保证给煤机的可靠性，稳定性和计量精度，控制精度。
我们就是按照这个基本原则设计和制造给煤机的。
3、沈阳施道克公司生产能力的说明沈阳施道克电力设备有限公司是电子称重式给煤机的专业生产厂家，公司占地面积4200m2，其中建筑面积4300m2，生产建筑面积3900m2。
我公司给煤机采用数控切割机下料,使用美国STOCK 提供的专用夹具组对成形,进口自动焊机及进口气体保护焊机专用胎具组焊；又利用大型数控落地镗铣床对壳体的安装孔和安装面加工，即保证质量，又提高了生产率，因此我公司可实现年产300多台给煤机。
沈阳施道克电力设备有限公司给煤机的生产已实现专业化、批量化、流水化，其中对于给煤机的通用部套件我公司已提前组织投料生产，例如给煤机的进出口煤闸门，给煤机的端门及侧门，给煤机清扫刮板链条，给煤机的主被动滚筒，给煤机托辊，给煤机壳体等均有大量的储备。
沈阳施道克电力设备有限公司给煤机主要生产设备有，两台数控切割机；一台W160HC型落地式镗铣床（进口），这样大型设备在沈阳市仅有三台；十余台进口自动焊机和气体保护焊；数台数控车床及立式车床等设备。
再加上我们生产人员已经生产了近500台给煤机，他们生产经验丰富，敬业爱岗，这是国内任何一个制造厂不能比拟的。
沈阳施道克电力设备有限公司作为美国STOCK在中国的唯一合资公司，其控制系统是从美国STOCK公司进口，美国STOCK公司控制系统作为成形产品，年产2000余套，按计划每年供给沈阳施道克电力设备有限公司300多套；另外，我公司设计、生产能力较强，服务及时，资金比较充裕，完全具备年产300多台套的能力。
虽然签订的给煤机台数较多，但是从各个合同要求的交货期及排产情况，远远没有达到我公司年生产能力。
4、关于进口部套件的几点说明A、控制系统说明1)、沈阳施道克电力设备有限公司给煤机的电气控制系统（电控箱）是从美国STOCK公司进口的，是目前最先进的196NTMPC 控制柜。
该控制系统中的所有元器件均经过严格老化处理及筛选等检验（其淘汰率为20％左右）；美国STOCK公司196NT控制系统是在恒温、无尘、无静电的严格生产环境下制造，整体控制柜经严格的测试、检查后提供给沈阳施道克电力设备有限公司，因此具有良好的可靠性和使用寿命。
2)、国内其它几家给煤机制造商，所生产的控制箱均是将采购的元器件组装而成。
其一该控制箱中的元器件没有经过任何的筛选和处理；其二生产环境较差，不具备电气产品生产的基本环境；其三没有完善的检测设备和手段。
由于上述原因，因此这样的控制箱其安全可靠性、使用功能均达不到要求，而且使用寿命比较短。
3)、沈阳施道克电力设备有限公司给煤机的控制系统是从美国STOCK公司进口的196NTMPC控制系统，美国STOCK公司作为给煤机的专业制造商，每年生产给煤机控制系统2000多套，已形成规模化、批量化生产，具有非常良好的生产车间，并且具有非常完善的检测设备和检测手段；而且国内其它厂家的控制柜，由于每年只生产几十套，只能作为单件小批量生产，基本以原始的手工制造，因此这样的厂家没有专业化生产车间，质量和交货期均难以保证。
美国STOCK控制系统其可靠性及使用寿命明显高出国内其它厂家的控制柜，沈阳施道克电力设备有限公司给煤机控制系统在4年内无需更换任何元器件。
B、称重系统说明1)、沈阳施道克电力设备有限公司给煤机的称重系统是整体从美国STOCK公司进口。
特点是悬吊式，该称重系统计量托辊（SS304不锈钢制造），安装支点带有球面轴承，从而消除了水平方向力对重力信号的影响，使称重传感器只承受煤的重力，无附加力的干扰。
2)、虽然国内也有其它1～2个厂家模仿“STOCK”技术的称重系统，但它们只是在形式上的模仿。
3)、对于国内另一种形式的给煤机，其称重形式为机械压力式，原理是机械杠杆传递形式，会有其它的分力分解重力，所称的重量不完全是煤料的真实重量；另外此种称重系统对安装精度的要求比较高，如果出现微小的误差，将对称重精度产生很大的影响，因此该称重系统无法满足对计量精度的要求。
5 、沈阳施道克电力设备有限公司给煤机技术特点及售后服务的说明设备安全可靠地运行，将给发电厂带来巨大的经济效益；反之，由于设备故障停运，使电厂整个发动机组无法正常运行，从而将使发电厂遭受非常大的经济损失。
称重式给煤机是火力发电厂锅炉制粉系统主要的辅机设备，尤其是直吹式制粉系统，如果称重式给煤机不能够连续、安全可靠给煤，又不能精确的控制和计量，这样就直接影响整个锅炉系统的正常运行；因此，给煤机的安全性、可靠性及控制精度对整个锅炉系统是否能够很好的运转起着至关重要的作用；美国STOCK公司给煤机的设计思想也是侧重于安全性、可靠性和计量控制精度这三方面，对于600MW级以上机组更侧重于安全性和可靠性。
在计量控制方面美国STOCK技术更有其独到之处。
沈阳施道克电力设备有限公司是由沈阳电力机械总厂与美国STOCK公司共同投资的中美合资企业，专用制造生产微机控制称重式给煤机。
沈阳施道克电力设备有限公司的称重式给煤机技术先进、设计合理、性能优良（与美国STOCK当代技术同步），特别是微机控制系统和称重系统整体进口（即最新美国STOCK公司的196NT MPC控制系统），其特点是可靠性强、使用寿命长并且控制和计量精确。
沈阳施道克电力设备有限公司的称重式给煤机完全采用美国STOCK的技术以及加工和制造工艺，因此，设备精良，运行安全可靠。
6、电子称重式计量给煤机结构特点介绍微机控制称重式计量给煤机主要由：煤仓出口煤闸门、上部落煤管及可调联接节、给煤机主机、落煤斗、给煤机出口煤闸门、下部落煤管及可调联接节、微机控制系统等部分组成。
结构紧凑、科学、合理、安全、可靠。
主要部件特点分述如下：1．给煤机本体1.1 壳体壳体制造完全移植美国STOCK生产工艺和工装夹具，采用整体焊接结构，采取专用设备下料成形，专用夹具组对，自动焊机组焊，保证耐压安全，密封性能良好，以高精度数控机加设备加工确保加工组装精度，使运行应力减至最小，并使两称重跨距构成的平面水平度高，从而保证计量精度；两托辊孔的高度平行能有效提高胶带的防偏性。
1.2 检修门及照明给煤机两端两侧都设有检修门以便维修保养。
端门设计成特有悬臂吊挂式，检修方便快捷。
壳体两端顶部设有照明灯，以提供良好的内部照明，灯泡可以在机壳外部进行更换。
门上装有观察窗可观察工作状态下给煤机的内部情况；合理的密封结构，良好的密封性能，具有良好的环保效果。
1.3 入煤口以不锈钢制成的圆管下端由四块不锈钢板构成煤流整形器，能改善煤料分布，有助于精确称重，并使冻煤和偶然大块易于通过。
1.4 输煤机构输煤机构由驱动滚筒、被动滚筒、张紧滚筒及胶带构成。
（1）驱动滚筒给煤机采用特制的联轴器联结驱动滚筒和减速机的输出轴，这种特制的联轴器在保证对中性和传递扭矩的前提下，安装非常方便，使检修和维护更为简化。
（2）被动滚筒被动滚筒是自洁式，滚筒表面均布开纵向槽孔，内设螺旋输送叶片能在运行中清理胶带内表面粘积的煤尘；可避免因滚筒表面与胶带间有煤粉润滑导致胶带跑偏。
（3）胶带张紧装置胶带张紧装置是利用张紧辊的重力来实现。
张紧辊以恒定的张力（重力）将胶带张紧，使胶带保持恒定的张力，从而保证计量精度；胶带松紧的调节是通过固定被动滚筒轴端的张紧滑块在轨道中滑动实现。
（4）防跑偏性结构给煤机的胶带背面带有凸台，滚筒和托辊中部带有凹槽，滚筒凹槽与胶带凸台配合，具有良好的防跑偏性能。
此外，主动滚筒表面倾角（鼓形）及切削花纹都具有良好的防打滑和防跑偏性；（5）给煤机的胶带给煤机胶带两侧带有裙边背面带有凸台的特制胶带，两侧裙边既能有效挡煤又使给煤机宽度减至最小。
背面凸台可有效地防止胶带跑偏，裙边和凸台与胶带整体硫化，具有很高的精度、强度和阻燃性能。
1.5 驱动装置驱动装置采用进口蜗轮蜗杆减速机及电机。
具有结构紧凑，传动精度高、寿命长、润滑冷却性能优良等特点，可采取电磁调速和变频调速两种控制方案，调速精确响应快，工作可靠，电机转速稳定。
可根据不同给煤量要求精确的选择减速机的速比，使给煤机的运行更为经济合理。
