烟风系统介绍

防烟排烟系统自然通风与自然排烟防烟排烟系统是建筑消防系统的重要装置之一，其主要作用是在火灾发生时，及时排除浓烟，保障人员的生命安全。

防烟排烟系统按照工作原理可以分为自然通风与自然排烟。

下面将分别介绍这两种系统。

自然通风系统是通过建筑本身的通风设施来实现室内外空气的流通和交换。

具体来说，自然通风系统主要包括通风管道、通风机、通风口等设备。

在火灾发生时，系统会自动开启通风设备，将新鲜空气引入室内，排出烟雾。

由于自然通风系统主要依靠自然气流，无需消耗能源，因此具有节能环保的优点。

此外，自然通风系统的安装成本相对较低，适用于小型建筑。

然而，自然通风系统也存在一些问题。

首先，由于系统依赖自然气流，其效果受到外部条件的限制。

在没有风力或风向不利的情况下，系统的通风效果会降低。

其次，自然通风系统的排烟效果较差，特别是在高层建筑中，由于烟气密度较大，很难通过自然气流排出。

另外，自然通风系统的控制难度较大，往往需要人工干预和调节。

相比之下，自然排烟系统是通过设置烟气负压区域，在火灾发生时将烟气引入负压区域，然后通过排烟设备将烟雾排出室外。

自然排烟系统主要包括烟气排放口、排烟风机、烟气探测器等设备。

当发生火灾时，烟气探测器会发出信号，触发排烟设备的工作。

自然排烟系统的优点是排烟效果好，可以迅速有效地将烟雾排出室外，提供良好的逃生通道。

此外，由于自然排烟系统采用机电结合的方式，系统的自控性和可靠性较高。

然而，自然排烟系统需要消耗能源，因此在设计和使用过程中需要注意节能和环保。

综上所述，自然通风和自然排烟是建筑防烟排烟系统中常见的两种方式。

自然通风通过流通和交换室内外空气来实现排烟，具有节能环保、安装成本低等优点；而自然排烟通过设置烟气负压区域将烟雾排出室外，其排烟效果较好。

无论选择哪种方式，建筑设计和使用过程中都需要合理设计和严格遵守相关规范，以确保防烟排烟系统的有效工作，保障人员的生命安全。

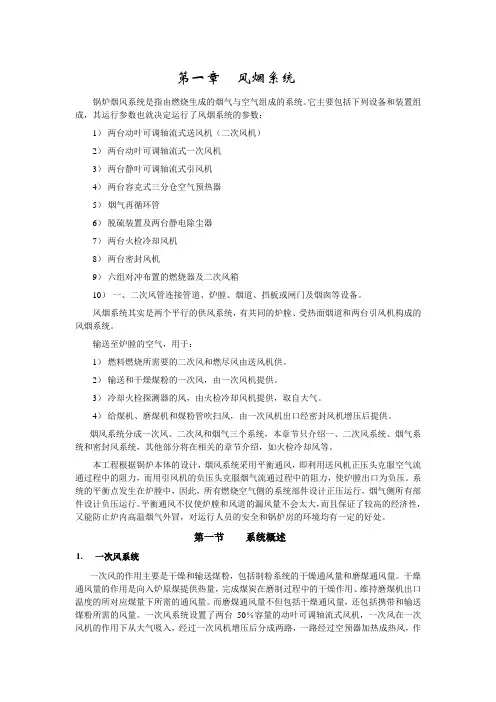

第一章风烟系统锅炉烟风系统是指由燃烧生成的烟气与空气组成的系统。

它主要包括下列设备和装置组成，其运行参数也就决定运行了风烟系统的参数：1）两台动叶可调轴流式送风机（二次风机）2）两台动叶可调轴流式一次风机3）两台静叶可调轴流式引风机4）两台容克式三分仓空气预热器5）烟气再循环管6）脱硫装置及两台静电除尘器7）两台火检冷却风机8）两台密封风机9）六组对冲布置的燃烧器及二次风箱10）一、二次风管连接管道、炉膛、烟道、挡板或闸门及烟囱等设备。

风烟系统其实是两个平行的供风系统，有共同的炉膛、受热面烟道和两台引风机构成的风烟系统。

输送至炉膛的空气，用于：1）燃料燃烧所需要的二次风和燃尽风由送风机供。

2）输送和干燥煤粉的一次风，由一次风机提供。

3）冷却火检探测器的风，由火检冷却风机提供，取自大气。

4）给煤机、磨煤机和煤粉管吹扫风，由一次风机出口经密封风机增压后提供。

烟风系统分成一次风、二次风和烟气三个系统，本章节只介绍一、二次风系统、烟气系统和密封风系统，其他部分将在相关的章节介绍，如火检冷却风等。

本工程根据锅炉本体的设计，烟风系统采用平衡通风，即利用送风机正压头克服空气流通过程中的阻力，而用引风机的负压头克服烟气流通过程中的阻力，使炉膛出口为负压。

系统的平衡点发生在炉膛中，因此，所有燃烧空气侧的系统部件设计正压运行，烟气侧所有部件设计负压运行。

平衡通风不仅使炉膛和风道的漏风量不会太大，而且保证了较高的经济性，又能防止炉内高温烟气外冒，对运行人员的安全和锅炉房的环境均有一定的好处。

第一节系统概述1.一次风系统一次风的作用主要是干燥和输送煤粉，包括制粉系统的干燥通风量和磨煤通风量。

干燥通风量的作用是向入炉原煤提供热量，完成煤炭在磨制过程中的干燥作用、维持磨煤机出口温度的所对应煤量下所需的通风量。

而磨煤通风量不但包括干燥通风量，还包括携带和输送煤粉所需的风量。

一次风系统设置了两台50％容量的动叶可调轴流式风机，一次风在一次风机的作用下从大气吸入，经过一次风机增压后分成两路，一路经过空预器加热成热风，作为热一次风，另一路作为冷一次风。

风烟系统总的介绍概述锅炉风烟系统是指连续不断的给锅炉燃料燃烧提供所需的空气量，并按燃烧的要求分配风量送到与燃烧相连接的地点，同时使燃烧生成的含尘烟气流经各受热面和烟气净化装置后，最终由烟囱及时的排至大气。

锅炉风烟系统按平衡通风设计，系统的平衡点发生在炉膛中，因此，所有燃烧空气侧的系统部件设计正压运行，烟气侧所有部件设计负压运行。

平衡通风不仅使炉膛和风道的漏风量不会太大，而且保证了较高的经济性，又能防止炉内高温烟气外冒，对运行人员的安全和锅炉房的环境均有一定的好处。

二次风系统供给燃烧所需的空气，设有2台50%容量的动叶可调轴流式送风机，为使两台送风机出口风压平衡，在风机出口挡板后设有联络风管。

在送风机的入口风道上设有热风再循环，当环境温度较低时，可以投入热风再循环，以提高进入空气预热器的空气温度，从而防止空气预热器冷端积灰和腐蚀。

烟气系统是将炉膛中的烟气抽出，经尾部受热面、空预器、除尘器和烟囱排向大气。

在除尘器后设有2台50%容量的静叶可调的轴流式引风机。

为使除尘器前后的烟气压力平衡，使进入除尘器的烟气分配均匀，在两台除尘器进口烟道处设有联络管。

为防止烟气倒流入引风机，在引风机出口处装有严密的烟气挡板。

风烟系统主要由下列设备和装置组成，其运行参数也就决定运行了风烟系统的参数：1）两台动叶可调轴流式送风机（二次风机）2）两台动叶可调轴流式一次风机3）两台静叶可调轴流式引风机4）两台容克式三分仓空气预热器5）烟气再循环管6）两台静电除尘器7）两台火检冷却风机8）两台密封风机9）四角切圆间隔布置的燃烧器及二次风箱10）连接管道、挡板或闸门风烟系统其实是两个平行的供风系统，有共同的炉膛、受热面烟道和两台引风机构成的风烟系统。

输送至炉膛的空气，用于：1）燃料燃烧所需要的二次风、中心风和燃尽风由送风机供。

2）输送和干燥煤粉的一次风，由一次风机供。

3）冷却火检探测器的风，由火检冷却风机提供，取自大气。

4）给煤机、磨煤机和煤粉管密封风，由一次风机出口经密封风机增压后提供。

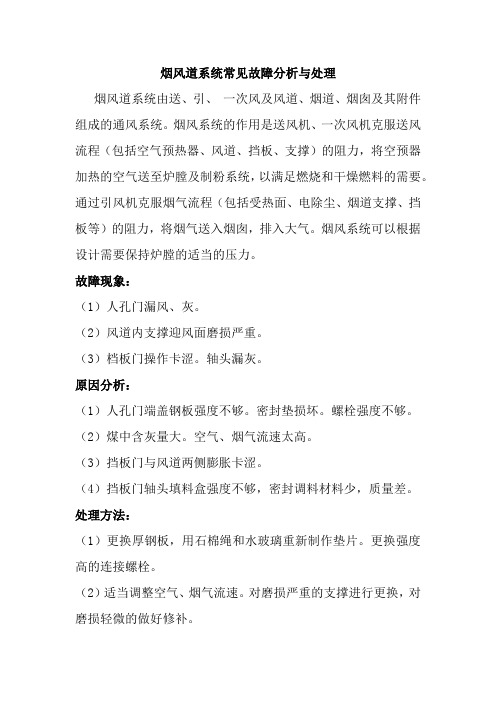

烟风道系统常见故障分析与处理
烟风道系统由送、引、一次风及风道、烟道、烟囱及其附件组成的通风系统。

烟风系统的作用是送风机、一次风机克服送风流程（包括空气预热器、风道、挡板、支撑）的阻力，将空预器加热的空气送至炉膛及制粉系统，以满足燃烧和干燥燃料的需要。

通过引风机克服烟气流程（包括受热面、电除尘、烟道支撑、挡板等）的阻力，将烟气送入烟囱，排入大气。

烟风系统可以根据设计需要保持炉膛的适当的压力。

故障现象：
（1）人孔门漏风、灰。

（2）风道内支撑迎风面磨损严重。

（3）档板门操作卡涩。

轴头漏灰。

原因分析：
（1）人孔门端盖钢板强度不够。

密封垫损坏。

螺栓强度不够。

（2）煤中含灰量大。

空气、烟气流速太高。

（3）挡板门与风道两侧膨胀卡涩。

（4）挡板门轴头填料盒强度不够，密封调料材料少，质量差。

处理方法：
（1）更换厚钢板，用石棉绳和水玻璃重新制作垫片。

更换强度高的连接螺栓。

（2）适当调整空气、烟气流速。

对磨损严重的支撑进行更换，对磨损轻微的做好修补。

（3）利用临修、小修传动挡板，切去影响的挡板。

（4）利用临修、小修重新更换轴头端盖并填加耐高温、耐磨的填料环。

防范措施：
（1）加强点检，出现问题及时处理。

（2）提高员工的检修工艺培训，严格检修工艺。

电站锅炉风烟系统1.1.总的介绍1.1.1烟风系统按平衡通风设计。

空气预热器采用容克式三分仓，分成一次风、二次风和烟气系统三个部分。

1.1.2每台锅炉配两台50%容量的一次风机。

一次风机选用动叶可调轴流风机，风机入口设有消音器。

1.1.3每台锅炉配两台50%容量的送风机。

送风机选用动叶可调的轴流风机，风机入口设有消音器。

1.1.4每台锅炉配两台50%容量的吸风机。

吸风机选用静叶可调轴流式风机。

1.1.5每台锅炉配置2台双室四电场静电除尘器，除尘效率≥99.5%。

1.1.6三炉合用一座钢筋混凝土双套筒烟囱，单管出口内径6.8米，烟囱高240米。

1.2.系统及设备1.2.1送风机1.2.1.1生产厂家：上海鼓风机厂1.2.1.2送风机整机寿命不低于30年；1.2.1.3风机在任何角度下运行的最小流量大于该角度下的失速流量的10％；1.2.1.4风机有良好的调节性能。

正常工况下用调节动叶控制流量时，调节叶片由最小开度到对应于满负荷的最大开度的动作时间不超过30～45秒，非正常工况时动作时间不超过15秒。

1.2.1.5风机主轴承采用进口滚动轴承，其正常工作温度不大于70℃，最高温度不超过90℃，并设置90℃以上的报警措施，每个轴承处设测温装置三点；1.2.1.6风机电动机满足在冷态下连续启动不少于二次，热态下连续启动不少于一次的要求。

1.2.1.7风机电动机为空冷式电机；电动机采用进口滚动轴承。

1.2.1.8送风机水平对称布置，垂直进风，水平出风1.2.1.9安装地点在室外露天1.2.2引风机1.2.2.1生产厂家：成都鼓风机厂1.2.2.2引风机整机寿命不低于30年。

1.2.2.3风机在任何角度下运行的最小流量大于该角度下的失速流量的10％；1.2.2.4考虑到引风机叶轮可能被尘粒磨损,采用了可靠的防磨措施。

在烟气含尘量≤200 mg/Nm3的条件下,叶片寿命应不低于 40000 小时，锅炉启停时，允许含尘量大于 260 mg/Nm3。

消防排烟系统组成及作用消防排烟系统是指防火排烟装置，是建筑消防系统中的重要组成部分之一，用于及时将火灾现场产生的烟雾和有毒有害气体排放到室外，以保障人员的生命安全和建筑物的财产安全。

本文将详细介绍消防排烟系统的组成和作用。

一、组成消防排烟系统由排烟设备、控制系统和电气控制设备三部分组成。

1.排烟设备（1）排烟风机：排烟风机是排烟系统中最重要的部件之一，它通过空气流动的方式将室内的烟雾和有害气体排放至室外。

排烟风机一般分为离心式和轴流式两种，其选用应根据建筑物的具体情况来确定。

（2）排烟通道：排烟通道是烟气和有害气体从室内排放到室外的通道。

排烟通道应具备良好的密封性能和足够的排烟能力，通道的材质一般选用不燃材料，如钢板、混凝土等。

（3）排烟口：排烟口是排放烟雾和有害气体的出口，通常位于建筑物的屋顶或侧墙。

为了最大限度地减少烟雾对周围环境的影响，排烟口应尽可能远离住宅区或人员密集区。

2.控制系统控制系统是消防排烟系统的核心，其作用是控制排烟设备的启停、运行速度和排烟路径，以实现对烟雾和有害气体的有效排放。

控制系统一般包括以下几个部分：（1）控制面板：控制面板是控制系统的主要设备，可以人工操作或自动控制。

它通常位于消防控制室或建筑物的主要出入口处，以便及时实施控制。

（2）烟雾探测器：烟雾探测器用于检测室内的烟雾浓度，一旦检测到超过设定阈值的烟雾浓度，就会触发排烟系统的启动。

（3）温度传感器：温度传感器用于检测室内的温度变化，一旦传感器监测到超过设定阈值的温度，就会触发排烟系统的启动。

（4）手动启动按钮：手动启动按钮安装在控制面板上，用于手动启动排烟系统，以便在紧急情况下迅速排烟。

（5）报警器：报警器用于在排烟系统启动时发出警报，以提醒人员注意火灾风险。

3.电气控制设备电气控制设备包括电气控制柜、电源和电缆等。

电气控制柜用于对排烟系统的电气设备进行监控和控制，电源为排烟系统提供所需电能，电缆用于连接各个设备。

京能集团运行人员培训教程BEIH Plant Course锅炉风烟系统The Air and Gas System of BoilerTD NO.100.2目录1 风烟系统概述 01.1风烟系统原理与作用 01.2锅炉的通风方式 02 风烟系统的构成与流程 (2)2.1风烟系统的构成 (2)2.2风烟系统的流程 (3)3 风烟系统基本设计原则 (7)3.1 锅炉风烟道基本性能要求 (7)3.2 送风机型式、台数、风量和压头的要求 (7)3.3 引风机型式、台数、风量和压头的要求 (8)3.4 一次风机型式、台数、风量和压头的要求 (8)3.5 空气加热系统设置的要求 (9)3.6 引风机叶轮的防磨要求 (9)4 风烟系统的控制与联锁保护 (11)4.1 引风量的控制 (11)4.2 锅炉送风量的控制 (11)4.3 一次风量的控制 (12)4.4 一、二次风的配合 (13)4.5 锅炉运行过程中风量的调节原则 (13)4.6 风烟系统的联锁保护 (14)5 风烟系统的启动与经济运行 (20)5.1 风烟系统启动注意事项 (20)5.2 空预器的启动 (20)5.3 引风机的启动 (21)5.4 送风机的启动 (23)5.5 一次风机的启动 (24)5.6 风烟系统的经济运行 (25)6 试题库 (29)1风烟系统概述1.1风烟系统原理与作用锅炉的风烟系统也称为通风系统，是锅炉重要的辅助系统。

它的作用是连续不断的给锅炉燃烧提供空气，并按燃烧的要求分配风量，同时使燃烧生成的含尘烟气流经各受热面和烟气净化装置后，最终由烟囱排至大气。

锅炉风烟系统是锅炉空气系统和烟气系统的总称。

在锅炉运行过程中，通过送风系统连续向炉内送入燃料燃烧所需要的适量空气，同时通过排烟系统将燃烧生成的含尘烟气不断排出锅炉，以维持炉膛压力的稳定和燃烧、传热的正常进行，这种送风、排烟（也称引风）同时进行的过程称为锅炉的通风过程。

如果送风量和送风方式与燃料和燃烧方式不匹配将会影响燃料的着火、燃烧和燃尽过程，影响炉内平均烟温水平和辐射换热强度以及锅炉出力等，如果送风量和排烟量不匹配将影响炉膛压力的稳定性和烟道中受热面的换热强度以及磨损、积灰等。
