平面标注法讲解(精选)

梁的平面注写方式示例789101112LHE66006600660066006600600060006000275275275275275275275275275275275275）2B226B22(4/2)6B22(4/2)6B22(4/2)6B22(4/2)6B22(4/2)6B22(4/2)4B204B204B204B204B20）2B226B22(4/2)4B206B22(4/2)4B206B22(4/2)4B206B22(4/2)4B206B22(4/2)4B206B22(4/2)）2B226B22(4/2)4B206B22(4/2)6B22(4/2)4B206B22(4/2)4B206B22(4/2)6B22(4/2)4B204B20）2B22φ8-200(2)L1 300*6003B20;4B25φ8-200(2)3B20;4B25L1 300*600影响钢筋计算的因素●抗震等级（影响梁的加密区长度：一级抗震>=2Hb且>=500mm；二级抗震 >=1.5Hb且>=500mm）●决定抗震等级的三个因素（1.结构类型；2.设防烈度；3.檐高）●保护层的厚度●混凝土标号如C30 影响钢筋的锚固长度，搭接长度(详细情况见图集25页)●搭接形式（影响柱的箍筋根数及纵向钢筋长度）在平法梁中常见的钢筋形式梁中常见的钢筋形式（共十种）平法中各钢筋的手工计算方法梁属于中间层框架梁，二级抗震，C25,柱子600*600 ,跨长分别为：6000，3600，6000 边墙为300mm 轴线居中计算公式如下：上部贯通筋计算公式:＝各跨长之和-左支座内侧-右支座内侧+锚固＋搭接长度端支座锚固长度的判别条件：1、锚固:支座宽度－保护层＋15*d2>=Lae且>= 0.5hc＋5d时可不必往上（下）弯锚即支座宽度-保护层>=Lae且>=0.5hc+5d 取支座宽度-保护层3、屋面框架梁构造(一 ) ：支座宽度+梁高-2*保护层构造(二 )：支座宽度-2*保护层 + 1.7Lae端支座负筋计算公式：（Ln净跨长）上排钢筋长度＝Ln/3+锚固下排钢筋长度＝Ln/4+锚固（锚固同梁上部贯通筋端锚固）中间支座负筋计算公式：（Ln净跨长）上排钢筋长度＝2*Ln/3+支座宽度下排钢筋长度＝2*Ln/4+支座宽度架立筋计算公式：（Ln净跨长）架立筋长度＝Ln/3+2*搭接下部钢筋计算公式：（Ln净跨长注：下部钢筋不分上下排）框架梁下部钢筋＝净跨长度+2*锚固(或0.5Hc+5D) 非框架梁下部钢筋＝净跨长度+ La+端支座锚固下部不伸入支座钢筋计算公式：框架梁下部不伸入支座钢筋＝净跨长度-2*0.1Ln腰筋计算公式：（Ln净跨长）腰筋长度＝净跨长度+2*锚固两端的锚固长度分为两种:1.当梁筋为构造钢筋时,其锚固长度为15d2.当梁筋为侧面受扭纵向钢筋时,其锚固长度为Lae拉筋计算公式拉筋长度＝梁宽-2*保护层+2*11.9d (其中11.9d计算钢筋的中皮)吊筋和次梁加筋计算公式：吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50 框梁高度>800mm a=60度<=800mm a=45度次梁加筋按根数计算长度同箍筋长度箍筋计算公式：箍筋长度＝2*（H-2*25+B-2*25）+（11.9*2+8）d根数计算＝2*【（加密区长度-50）/加密间距+1】+（非加密区长度/非加密间距-1）梁的平法在软件中的输入方法正确理解支座尺寸正确理解支座尺寸正确理解ABCD正确理解ABCDA位置输入端支座负筋如4B25 ；6B25 4/2B位置输入架立筋如：（2B12）如果跨长较小，中间支座负筋贯通，即ABC位置钢筋标注相同如 4B22（此种情况下，前一跨的C位置和下一跨的A位置不用输入）悬臂梁的钢筋输在B位置（要注明钢筋筋号）C位置输入中间支座负筋如：如4B25 ；6B25 4/2D位置下部贯通筋如：4B25[1-4]下部钢筋如：4B25 注：下部钢筋的长度计算与上下排无关下部不伸入支座钢筋（2B22）ABCD位置钢筋的输入下部钢筋可不输入钢筋的上下排信息不伸入支座钢筋 (2B22)其他位置钢筋的输入平法梁的详细输入格式见《平法梁的输入规则》在某些图纸中，支座钢筋为一固定值，输入格式为0－3700/2500非悬臂的框架梁练习实例端支座钢筋锚固的计算条件：一、支座宽度+梁高-2*保护层+20D一级抗震等级屋面框架梁二～四级抗震等级屋面框架梁端支座钢筋锚固的计算条件：一、上部纵筋锚固长度：支座宽度+梁高-2*保护层二、下部纵筋锚固长度：按端支座锚固的四个条件叛断屋面框架梁的输入格式在平法输入界面，顶层梁位置输入大写的“Y ”如下图：（软件自动按照屋面梁进行处理）中间支座梁两侧的配筋不同的输入方法在相邻两跨的标高处输入两不同值，相邻两跨的C位置和A位置即可输入不同的配筋值注：要求C,A两位置的钢筋排列格式相同，即要么都是单排，要么都是双排。

平面标注法课件教案教案标题：平面标注法课件教案教学目标：1. 了解平面标注法的基本概念和作用；2. 掌握平面标注法的常用符号和标注规则；3. 能够运用平面标注法进行简单的工程图纸标注。

教学准备：1. 平面标注法的教学PPT；2. 工程图纸样本；3. 学生练习纸。

教学过程：一、导入（5分钟）1. 引入平面标注法的概念和作用，解释在工程图纸中标注的重要性。

2. 提问学生是否了解平面标注法，并请他们谈谈自己对标注的认识和经验。

二、知识讲解（15分钟）1. 使用教学PPT介绍平面标注法的基本概念和作用，包括标注的定义、标注的作用和标注的分类等。

2. 详细解释平面标注法中常用的符号和标注规则，如尺寸线、箭头、基准线、标注线等。

3. 指导学生如何正确选择标注的位置和方向，以及如何避免标注的混乱和重叠。

三、示范演示（15分钟）1. 准备一份简单的工程图纸样本，选择其中的一个部分进行标注演示。

2. 在教学PPT上展示实时演示的过程，同时解释每一步的操作和注意事项。

3. 鼓励学生积极参与，提问并解答学生的疑惑。

四、练习与巩固（20分钟）1. 分发学生练习纸，要求学生根据给定的工程图纸进行标注练习。

2. 监督学生的练习过程，及时纠正他们的错误，并给予肯定和鼓励。

3. 鼓励学生互相交流和讨论，共同解决遇到的问题。

五、总结与评价（5分钟）1. 对本节课的内容进行总结，强调平面标注法的重要性和学习成果。

2. 鼓励学生提出问题和反馈意见，以便改进教学方法和内容。

教学延伸：1. 鼓励学生自主学习和实践平面标注法，通过标注更多复杂工程图纸的练习来提高技能水平。

2. 引导学生了解其他标注方法和标准，如立体标注法和ISO标准等，拓宽他们的知识视野。

教学评价：1. 观察学生在课堂上的参与度和表现，包括对概念的理解和标注操作的准确性。

2. 收集学生的练习纸，对标注的规范性和完整性进行评价。

3. 针对学生的表现给予积极的反馈和建议，帮助他们进一步提高。

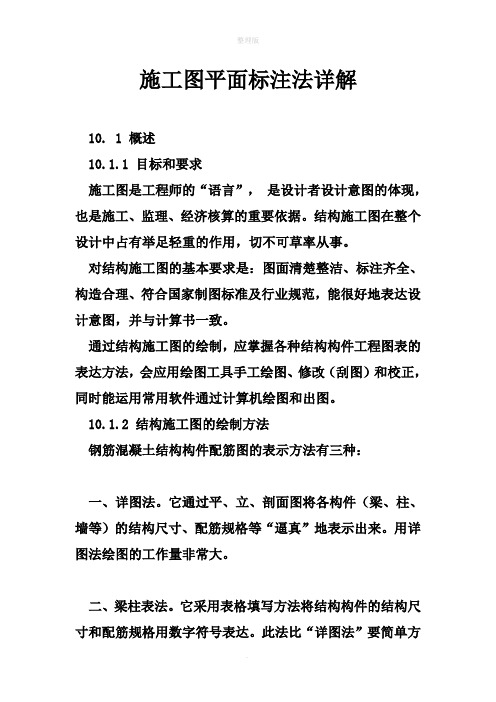

施工图平面标注法详解10. 1 概述10.1.1 目标和要求施工图是工程师的“语言”，是设计者设计意图的体现，也是施工、监理、经济核算的重要依据。

结构施工图在整个设计中占有举足轻重的作用，切不可草率从事。

对结构施工图的基本要求是：图面清楚整洁、标注齐全、构造合理、符合国家制图标准及行业规范，能很好地表达设计意图，并与计算书一致。

通过结构施工图的绘制，应掌握各种结构构件工程图表的表达方法，会应用绘图工具手工绘图、修改（刮图）和校正，同时能运用常用软件通过计算机绘图和出图。

10.1.2 结构施工图的绘制方法钢筋混凝土结构构件配筋图的表示方法有三种：一、详图法。

它通过平、立、剖面图将各构件（梁、柱、墙等）的结构尺寸、配筋规格等“逼真”地表示出来。

用详图法绘图的工作量非常大。

二、梁柱表法。

它采用表格填写方法将结构构件的结构尺寸和配筋规格用数字符号表达。

此法比“详图法”要简单方便得多，手工绘图时，深受设计人员的欢迎。

其不足之处是：同类构件的许多数据需多次填写，容易出现错漏，图纸数量多。

三、结构施工图平面整体设计方法（以下简称“平法”）。

它把结构构件的截面型式、尺寸及所配钢筋规格在构件的平面位置用数字和符号直接表示，再与相应的“结构设计总说明”和梁、柱、墙等构件的“构造通用图及说明”配合使用。

平法的优点是图面简洁、清楚、直观性强，图纸数量少，设计和施工人员都很欢迎。

为了保证按平法设计的结构施工图实现全国统一，建设部已将平法的制图规则纳入国家建筑标准设计图集，详见《混凝土结构施工图平面整体表示方法制图规则和构造详图》（GJBT-518 00G101）（以下简称《平法规则》）。

“详图法”能加强绘图基本功的训练；“梁柱表法”目前还在广泛应用；而“平法”则代表了一种发展方向。

毕业设计时宜在掌握各种方法的基础上有所侧重。

10. 2 结构施工图绘制的具体内容10.2.1 基本内容一、图纸目录全部图纸都应在“图纸目录”上列出，“图纸目录”的图号是“G-0”。

9-2-10 混凝土结构平法施工图建筑结构施工图平面整体设计方法（平法），对我国传统混凝土结构施工图的设计表示方法作了重大改革，既简化了施工图，又统一了表示方法，以确保设计与施工质量。

本节是根据国家建筑标准设计图集《混凝土结构施工图平面整体表示方法制图规则和构造详图》（OOG101）编写的。

9-2-10-1 一般规定1．按平法设计绘制的施工图，一般是由各类结构构件的平法施工图和标准构造详图两大部分构成。

但对于复杂的房屋建筑，尚需增加模板、开洞和预埋件等平面图。

只有在特殊情况下，才需增加剖面配筋图。

2．按平法设计绘制结构施工图时，必须根据具体工程设计，按照各类构件的平法制图规则，在按结构层绘制的平面布置图上直接表示各构件的尺寸、配筋和所选用的标准构造详图。

3．在平法施工图上表示各构件尺寸和配筋的方式，分为平面注写方式、列表注写方式和截面注写方式等三种。

4．在平法施工图上，应将所有构件进行编号，编号中含有类型代号和序号等。

其中，类型代号应与标准构造详图上所注类型代号一致，使两者结合构成完整的结构设计图。

5．在平法施工图上，应注明各结构层楼地面标高、结构层高及相应的结构层号等。

6．为了确保施工人员准确无误地按平法施工图进行施工，在具体工程的结构设计总说明中必须注明所选用平法标准图的图集号，以免图集升版后在施工中用错版本。

9-2-10-2 梁平法施工图1．梁平法施工图是在梁平面布置图上，通常采用平面注写方式表达。

对于轴线未居中的梁应标注其偏心定位尺寸（贴柱边的梁可不注）。

2．平面标注方式，系在梁平面布置图上分别在不同编号的梁中各选一根表达。

平面注写分为集中标注与原位标注两类（图9-44）。

集中标注表达梁的通用数值，原位标注表达梁的特殊数值。

当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注。

施工时，原位标注取值优先。

图9-44 梁平面注写方式示例3．梁集中标注的内容有四项必注值及一项选注值（集中标注可以从梁的任意一跨引出），规定如下：（1）梁编号为必注值，由梁类型代号、序号、跨数及有无悬挑代号组成。

一、概述：1、平法的产生：国内传统设计方法效率低、质量难以控制。

日本的结构图纸没有节点构造详图，节点构造详图由建筑公司（施工单位）进行二次设计，设计效率高、质量得以保证。

美国的结构设计只给出配筋面积，具体配筋方式由建筑公司搞。

据此中国传统的设计方法也必须改革。

2、平法的原理：设计流程：设计结构体系—〉结构分析（力学分析）—〉结构施工图设计。

结构设计是一种是商品，有使用价值和价值，是一种特殊的商品，分为创造性劳动和重复性劳动（非创造性劳动）。

现在由结构工程师完成创造性设计部分（创造性劳动），节点构造、节点外构造不是结构工程师的劳动成果，是抄的规范。

（注：节点构造是算不出来的，是由研究人员试验出来的。

）传统的单构件正投影表示方法将创造性劳动和非创造性劳动混在一起，节点内构造和节点外构造的设计属于重复性劳动（非创造性劳动）。

基于此产生了结构标准化、构造标准化的思路，用数字化、符号化的表示方法即平面整体表示方法表示创造性设计。

平面整体设计方法，含表示方法和标准图两部分。

节点构造标准化后，施工公司的劳动量加大。

3、平法的应用：1991年9月份平法开始在山东应用于工程，开始推广平法。

构造图适合于所有的构件，平法一张图上都有，走哪看哪，非常方便。

平法推出后，有坚决支持、坚决反对、不表态三种人，后来将专利贡献给国家，成为国家标准。

平法是给从事结构设计与施工的专业人员看的，提高了科技含量，不让非专业人员看懂，设计方法的改革也促进了施工单位技术人员水平的提高。

平法是结构设计领域的一次革命，提高效率两倍以上，能够使中国结构界不合理的人员配置情况得到改善。

现在，3个建筑师配1个结构师。

二、柱平法：1、定义疑问：（1）嵌固部位是指地下室顶板处，地面以下的结构构造（含地下室部分）划归基础结构（待出图集）。

嵌固部位以下箍筋也划归到基础结构部位，不归本图集。

（2）柱钢筋总截面为柱截面面积b×h，梁钢筋总截面为梁有效截面面积b×h0，h0为梁高扣单排钢筋35mm、双排钢筋60mm后的数值。

结构施⼯图平⾯标注法基本知识结构施⼯图的绘制⽅法钢筋混凝⼟结构构件配筋图的表⽰⽅法有三种：⼀、详图法。

它通过平、⽴、剖⾯图将各构件（梁、柱、墙等）的结构尺⼨、配筋规格等“逼真”地表⽰出来。

⽤详图法绘图的⼯作量⾮常⼤。

⼆、梁柱表法。

它采⽤表格填写⽅法将结构构件的结构尺⼨和配筋规格⽤数字符号表达。

此法⽐“详图法”要简单⽅便得多，⼿⼯绘图时，深受设计⼈员的欢迎。

其不⾜之处是：同类构件的许多数据需多次填写，容易出现错漏，图纸数量多。

三、结构施⼯图平⾯整体设计⽅法（以下简称“平法”）。

它把结构构件的截⾯型式、尺⼨及所配钢筋规格在构件的平⾯位置⽤数字和符号直接表⽰，再与相应的“结构设计总说明”和梁、柱、墙等构件的“构造通⽤图及说明”配合使⽤。

平法的优点是图⾯简洁、清楚、直观性强，图纸数量少，设计和施⼯⼈员都很欢迎。

为了保证按平法设计的结构施⼯图实现全国统⼀，建设部已将平法的制图规则纳⼊国家建筑标准设计图集，详见《混凝⼟结构施⼯图平⾯整体表⽰⽅法制图规则和构造详图》（GJBT-518 00G101）（以下简称《平法规则》）。

“详图法”能加强绘图基本功的训练；“梁柱表法”⽬前还在⼴泛应⽤；⽽“平法”则代表了⼀种发展⽅向。

毕业设计时宜在掌握各种⽅法的基础上有所侧重。

10. 2 结构施⼯图绘制的具体内容10.2.1 基本内容⼀、图纸⽬录全部图纸都应在“图纸⽬录”上列出，“图纸⽬录”的图号是“G-0”。

结构施⼯图的“图别”为“结施”。

“图号”排列的原则是：从整体到局部，按施⼯顺序从下到上。

例如，“结构总说明”的图号为“G-1”（G表⽰“结施”），以后依次为桩基础统⼀说明及⼤样、基础及基础梁平⾯、由下⽽上的各层结构平⾯、各种⼤样图、楼梯表、柱表、梁⼤样及梁表。

按平法绘图时，各层结构平⾯⼜分为墙柱定位图、各类结构构件的平法施⼯图（模板图，板、梁、柱、剪⼒墙配筋图等，特殊情况下增加的剖⾯配筋图），并应和相应构件的构造通⽤图及说明配合使⽤。

工程识图之平法标注(板)本文主要从有梁楼盖板、无梁楼盖板、楼板相关构造三个方面讲述板平面标注的具体规则。

一、有梁楼盖板（一）、概念。

以粱为支座的楼面和屋面板。

如图：（二）、标注。

有梁楼盖板平法标注，系在楼面板和屋面板布置图上，采用平面注写的表达方式。

板平面注写主要包括板块集中标注和板支座原位标注。

1、板块集中标注A、标注内容。

包括板代号序号、板厚、上下部贯通纵筋等信息。

B、标注规则（1）、板结构平面坐标方向1)当两向轴网正交时，图面从左至右为X向，从下至上为Y向；2)当轴网转折时，局部坐标方向顺轴网转折角度做相应转折；3)当轴网向心布置时，切向为X向，径向为Y向；（2）、板块编号（3）、板厚注写。

①板厚注写为h=xxx（为垂直于板面的厚度），当悬挑板的端部改变截面厚度时，用斜线分隔根部与端部的高度值，注写为h=xxx/xxx,当设计已在图注中统一标明板厚时，此项可不注。

②集中标注处标明板厚，如：h=120，图名处标注板厚，如：12.000-21.000板平面布置图h=120。

（4）、板贯通纵筋。

①、贯通筋前用B代表下部，以T代表上部，B&T代表下部与上部；②、X向贯通纵筋以X打头，Y向贯通纵筋以Y打头，两向贯通纵筋配置相同时以X&Y打头；格式为：B：XΦxx@xxx;YΦxx@xxxT：XΦxx@xxx;YΦxx@xxx③、当为单向板时，另一向贯通的分布筋可不必注写，而在图中统一注明。

④、当在某些板内配置有构造钢筋时，则X向以Xc，Y向以Yc打头注写，例如：XB h=150/100 B：Xc&YcΦ8@200)；⑤、当Y向采用放射配筋时，设计者应注明配筋间距的度量位置；⑥、当贯通钢筋采用两种规格的钢筋“隔一布一”时，表达为Φxx/ yy@×××,表示直径为xx的钢筋和直径为yy的钢筋二者之间的间距为×××，如图：示例解读：表示5号楼面板，板厚110，板下部配置的贯通纵筋X向为直径10的三级钢和直径12的三级钢，且两种直径的钢筋隔一布一，两种直径钢筋之间间距100。

``钢筋平法标注平法标注法---梁(03G101 平面标注法)一、箍筋表示方法：⑴ φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵ φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶ φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。

⑷ φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。

⑵ 2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。
