建筑平面标注法讲解

梁的平面注写方式示例789101112LHE66006600660066006600600060006000275275275275275275275275275275275275）2B226B22(4/2)6B22(4/2)6B22(4/2)6B22(4/2)6B22(4/2)6B22(4/2)4B204B204B204B204B20）2B226B22(4/2)4B206B22(4/2)4B206B22(4/2)4B206B22(4/2)4B206B22(4/2)4B206B22(4/2)）2B226B22(4/2)4B206B22(4/2)6B22(4/2)4B206B22(4/2)4B206B22(4/2)6B22(4/2)4B204B20）2B22φ8-200(2)L1 300*6003B20;4B25φ8-200(2)3B20;4B25L1 300*600影响钢筋计算的因素●抗震等级（影响梁的加密区长度：一级抗震>=2Hb且>=500mm；二级抗震 >=1.5Hb且>=500mm）●决定抗震等级的三个因素（1.结构类型；2.设防烈度；3.檐高）●保护层的厚度●混凝土标号如C30 影响钢筋的锚固长度，搭接长度(详细情况见图集25页)●搭接形式（影响柱的箍筋根数及纵向钢筋长度）在平法梁中常见的钢筋形式梁中常见的钢筋形式（共十种）平法中各钢筋的手工计算方法梁属于中间层框架梁，二级抗震，C25,柱子600*600 ,跨长分别为：6000，3600，6000 边墙为300mm 轴线居中计算公式如下：上部贯通筋计算公式:＝各跨长之和-左支座内侧-右支座内侧+锚固＋搭接长度端支座锚固长度的判别条件：1、锚固:支座宽度－保护层＋15*d2>=Lae且>= 0.5hc＋5d时可不必往上（下）弯锚即支座宽度-保护层>=Lae且>=0.5hc+5d 取支座宽度-保护层3、屋面框架梁构造(一 ) ：支座宽度+梁高-2*保护层构造(二 )：支座宽度-2*保护层 + 1.7Lae端支座负筋计算公式：（Ln净跨长）上排钢筋长度＝Ln/3+锚固下排钢筋长度＝Ln/4+锚固（锚固同梁上部贯通筋端锚固）中间支座负筋计算公式：（Ln净跨长）上排钢筋长度＝2*Ln/3+支座宽度下排钢筋长度＝2*Ln/4+支座宽度架立筋计算公式：（Ln净跨长）架立筋长度＝Ln/3+2*搭接下部钢筋计算公式：（Ln净跨长注：下部钢筋不分上下排）框架梁下部钢筋＝净跨长度+2*锚固(或0.5Hc+5D) 非框架梁下部钢筋＝净跨长度+ La+端支座锚固下部不伸入支座钢筋计算公式：框架梁下部不伸入支座钢筋＝净跨长度-2*0.1Ln腰筋计算公式：（Ln净跨长）腰筋长度＝净跨长度+2*锚固两端的锚固长度分为两种:1.当梁筋为构造钢筋时,其锚固长度为15d2.当梁筋为侧面受扭纵向钢筋时,其锚固长度为Lae拉筋计算公式拉筋长度＝梁宽-2*保护层+2*11.9d (其中11.9d计算钢筋的中皮)吊筋和次梁加筋计算公式：吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50 框梁高度>800mm a=60度<=800mm a=45度次梁加筋按根数计算长度同箍筋长度箍筋计算公式：箍筋长度＝2*（H-2*25+B-2*25）+（11.9*2+8）d根数计算＝2*【（加密区长度-50）/加密间距+1】+（非加密区长度/非加密间距-1）梁的平法在软件中的输入方法正确理解支座尺寸正确理解支座尺寸正确理解ABCD正确理解ABCDA位置输入端支座负筋如4B25 ；6B25 4/2B位置输入架立筋如：（2B12）如果跨长较小，中间支座负筋贯通，即ABC位置钢筋标注相同如 4B22（此种情况下，前一跨的C位置和下一跨的A位置不用输入）悬臂梁的钢筋输在B位置（要注明钢筋筋号）C位置输入中间支座负筋如：如4B25 ；6B25 4/2D位置下部贯通筋如：4B25[1-4]下部钢筋如：4B25 注：下部钢筋的长度计算与上下排无关下部不伸入支座钢筋（2B22）ABCD位置钢筋的输入下部钢筋可不输入钢筋的上下排信息不伸入支座钢筋 (2B22)其他位置钢筋的输入平法梁的详细输入格式见《平法梁的输入规则》在某些图纸中，支座钢筋为一固定值，输入格式为0－3700/2500非悬臂的框架梁练习实例端支座钢筋锚固的计算条件：一、支座宽度+梁高-2*保护层+20D一级抗震等级屋面框架梁二～四级抗震等级屋面框架梁端支座钢筋锚固的计算条件：一、上部纵筋锚固长度：支座宽度+梁高-2*保护层二、下部纵筋锚固长度：按端支座锚固的四个条件叛断屋面框架梁的输入格式在平法输入界面，顶层梁位置输入大写的“Y ”如下图：（软件自动按照屋面梁进行处理）中间支座梁两侧的配筋不同的输入方法在相邻两跨的标高处输入两不同值，相邻两跨的C位置和A位置即可输入不同的配筋值注：要求C,A两位置的钢筋排列格式相同，即要么都是单排，要么都是双排。

梁、柱施工图的平面整体表示法在建筑领域中，梁、柱是起承重作用的主要结构元素。

在进行施工过程中，将结构元素的形状、尺寸、位置等细节都准确绘制在施工图上，以便工人进行施工。

本文将介绍梁、柱施工图的平面整体表示法。

1. 梁施工图的平面整体表示法1.1 梁的基本要素梁是一种水平承载结构，位于建筑结构的顶部。

梁的平面整体表示法包括以下基本要素：•梁的位置和编号：在施工图上标注梁的位置和编号，以便工人进行定位和识别。

•梁的轮廓线：画出梁的轮廓线，标明梁的长度和宽度。

•梁的截面形状：在轮廓线上标出梁的截面形状和尺寸，以便工人进行制作和安装。

1.2 梁的曲线表示法梁的轮廓线有两种表示方法：直线表示法和曲线表示法。

对于弯曲形状的梁，使用曲线表示法更为准确。

曲线表示法可以表达梁的形状和曲度，使得施工更为精确。

1.3 梁的标注说明在梁的平面整体表示图上，需要标注梁的重要信息，以便施工工人更好地理解和操作。

梁的标注说明包括以下内容：•梁的名称和编号。

•梁的长度、宽度和高度。

•梁的混凝土等级、加固方式、内嵌筋等详细信息。

•梁的相关尺寸和距离。

2. 柱施工图的平面整体表示法2.1 柱的基本要素柱是一种竖直承载结构，位于建筑结构的支撑部分。

柱的平面整体表示法包括以下基本要素：•柱的位置和编号：在施工图上标注柱的位置和编号，以便工人进行定位和识别。

•柱的轮廓线：画出柱的轮廓线，标明柱的长度和宽度。

•柱的截面形状：在轮廓线上标出柱的截面形状和尺寸，以便工人进行制作和安装。

2.2 柱的标注说明在柱的平面整体表示图上，需要标注柱的重要信息，以便施工工人更好地理解和操作。

柱的标注说明包括以下内容：•柱的名称和编号。

•柱的高度和截面尺寸。

•柱的混凝土等级和配筋方式。

•柱的相关尺寸和距离。

3.在进行梁、柱施工图的平面整体表示时，需要准确绘制梁柱的轮廓线、截面形状和重要参数等细节，以便施工工人进行定位和识别。

同时，在绘制过程中需要注意技术细节和安全要求，确保施工过程顺利和安全。

建筑平面方案标注规范最新建筑平面方案标注规范是为了保证建筑平面方案图的规范性和准确性，在建筑设计过程中起到标注和说明的作用。

下面是建筑平面方案标注规范的最新写法，详细如下：一、标注位置：1. 标注应放置在平面图上方便观察和阅读的位置，不遮挡建筑元素的显示。

2. 标注应与被标注的对象相对应，标注箭头或直线指向被标注对象，并与被标注对象保持一定的距离。

3. 标注文字应与标注线或箭头保持一定的间距，以保证标注文字的清晰可见。

二、标注内容：1. 标注应准确、简洁、规范，避免使用不易理解的缩写或难以理解的词汇。

2. 标注文字应使用中文，字体应清晰可辨认，字号应适中。

3. 标注项目包括建筑元素的名称、尺寸、材质、标高、功能等信息。

4. 标注应准确表达建筑平面方案的意图，避免歧义和混淆。

三、标注线和箭头：1. 标注线应直线连接标注文字和被标注对象，标注线应细线，颜色要与图纸中其他线条区分开来，常用红色或黑色。

2. 标注箭头应清晰明确，表示标注的方向和对象，箭头形状常用尖头或者斜头。

3. 标注箭头应指向被标注对象中心或相关位置，便于读者理解标注的含义。

四、标注尺寸：1. 标注尺寸应准确反映建筑元素的实际尺寸，标注文字与尺寸线之间应有适当的间距。

2. 标注尺寸线应直线连接标注文字和被标注对象的尺寸标线，尺寸线应水平或垂直放置，以便读者清楚地看到标注尺寸。

3. 标注尺寸时应注明单位，如“m”、“cm”、“mm”等，以防止产生误解。

五、标注材质：1. 标注材质应准确表达建筑元素的材料特性，如“砖墙”、“钢筋混凝土”、“玻璃”等。

2. 标注材质时可以使用符号或者文字，如使用图例标明常用材料的符号，并在图纸上指明图例的位置。

3. 标注材质时应考虑建筑元素的表面质感和颜色，并在标注时进行说明。

综上所述，建筑平面方案标注规范是确保建筑方案图的规范性和准确性的重要环节。

标注的位置、内容、线条和尺寸都需要遵循一定的标准和规范，以保证标注的准确性和易读性。

建筑平面方案标注要求建筑平面方案标注是指对建筑平面图上的各种元素、线条、符号进行标注，以便于人们理解建筑设计意图和施工要求的过程。

正确的标注方案是建筑设计过程中非常重要的一环，它能够准确传达设计师的意图，帮助建筑师、工程师、承包商等相关人员有效地理解和执行设计。

以下是建筑平面方案标注的一些要求。

1. 标注字体规范：建筑平面方案标注的字体应该清晰易读，字号适中，要保证标注与绘图之间的比例协调。

一般情况下，建筑平面方案标注的字体应该选用等线体或宋体，避免使用难以辨认的花体字。

2. 标注内容准确：建筑平面方案标注应准确无误，标明建筑物的名称、功能分区、空间尺寸、设备布置、门窗位置和开启方式等。

标注时要遵循建筑行业的相关规范和标准，确保标注内容的一致性和合理性。

3. 标注线型清晰：建筑平面方案标注时，要使用清晰的线型标注建筑物的外轮廓、不同功能区域、墙壁、门窗、设备等。

线型应该使用统一的标准，如实线表示实体物体，虚线表示隐蔽物体或临时物体，点划线表示轴线等。

4. 标注符号正确：建筑平面方案标注中会使用一些特定的符号来表示建筑物的各种元素和设备。

这些符号应遵循相关的标准和规范，统一规定标注的含义和图形的表达方式。

标注符号应清晰明了，易于理解和辨认。

5. 标注位置明确：建筑平面方案标注的位置应与实际建筑物的对应位置一致，方便查找和理解。

标注应尽量靠近所要标注的元素，避免一些过远或重叠的情况。

标注文字应与标注线条有适当的间距，以提高可读性。

6. 标注排列整齐：建筑平面方案标注的排列应整齐划一，统一使用垂直或水平排列方式，保证标注内容的条理性和美观性。

标注的文字行间距和字间距要适当，避免过于拥挤或过于稀疏。

7. 标注颜色规范：建筑平面方案标注中，颜色的运用可以帮助区分不同的元素和功能区域。

标注时要使用统一的颜色规范，如黑色表示文字标注，红色表示尺寸标注，蓝色表示设备标注等。

颜色的使用应简洁明了，不宜过于花哨。

8. 标注图例齐备：建筑平面方案标注应配备清晰明了的图例，用以解释和说明标注符号的含义和用途。

建筑平面图尺寸标注
篇一：建筑平面图的尺寸标注

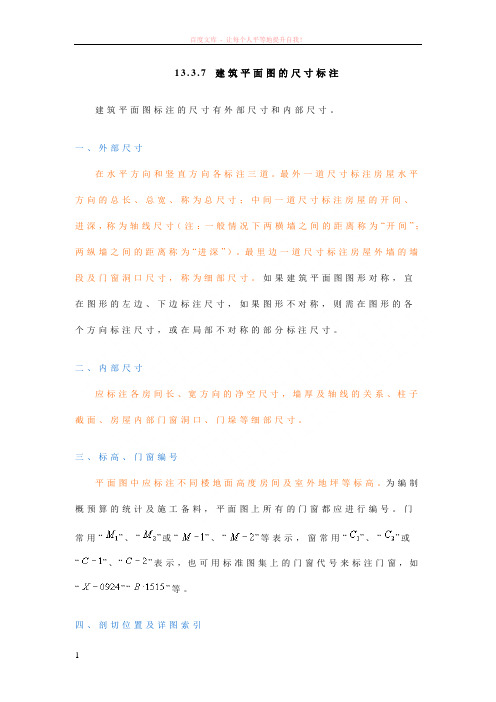

13.3.7 建筑平面图的尺寸标注
建筑平面图标注的尺寸有外部尺寸和内部尺寸。

一、外部尺寸
在水平方向和竖直方向各标注三道。

最外一道尺寸标注房屋水平方向的总长、总宽、称为总尺寸；中间一道尺寸标注房屋的开间、进深，称为轴线尺寸（注：一般情况下两横墙之间的距离称为“开间”；两纵墙之间的距离称为“进深”）。

最里边一道尺寸标注房屋外墙的墙段及门窗洞口尺寸，称为细部尺寸。

如果建筑平面图图形对称，宜在图形的左边、下边标注尺寸，如果图形不对称，则需在图形的各个方向标注尺寸，或在局部不对称的部分标注尺寸。

二、内部尺寸
应标注各房间长、宽方向的净空尺寸，墙厚及轴线的关系、柱子截面、房屋内部门窗洞口、门垛等细部尺寸。

三、标高、门窗编号
平面图中应标注不同楼地面高度房间及室外地坪等标高。

为编制概预算的统计及施工备料，平面图上所有的门窗都应进行编号。

门常用“
“
“”、
第1 页。

一、概述：1、平法的产生：国内传统设计方法效率低、质量难以控制。

日本的结构图纸没有节点构造详图，节点构造详图由建筑公司（施工单位）进行二次设计，设计效率高、质量得以保证。

美国的结构设计只给出配筋面积，具体配筋方式由建筑公司搞。

据此中国传统的设计方法也必须改革。

2、平法的原理：设计流程：设计结构体系—〉结构分析（力学分析）—〉结构施工图设计。

结构设计是一种是商品，有使用价值和价值，是一种特殊的商品，分为创造性劳动和重复性劳动（非创造性劳动）。

现在由结构工程师完成创造性设计部分（创造性劳动），节点构造、节点外构造不是结构工程师的劳动成果，是抄的规范。

（注：节点构造是算不出来的，是由研究人员试验出来的。

）传统的单构件正投影表示方法将创造性劳动和非创造性劳动混在一起，节点内构造和节点外构造的设计属于重复性劳动（非创造性劳动）。

基于此产生了结构标准化、构造标准化的思路，用数字化、符号化的表示方法即平面整体表示方法表示创造性设计。

平面整体设计方法，含表示方法和标准图两部分。

节点构造标准化后，施工公司的劳动量加大。

3、平法的应用：1991年9月份平法开始在山东应用于工程，开始推广平法。

构造图适合于所有的构件，平法一张图上都有，走哪看哪，非常方便。

平法推出后，有坚决支持、坚决反对、不表态三种人，后来将专利贡献给国家，成为国家标准。

平法是给从事结构设计与施工的专业人员看的，提高了科技含量，不让非专业人员看懂，设计方法的改革也促进了施工单位技术人员水平的提高。

平法是结构设计领域的一次革命，提高效率两倍以上，能够使中国结构界不合理的人员配置情况得到改善。

现在，3个建筑师配1个结构师。

二、柱平法：1、定义疑问：（1）嵌固部位是指地下室顶板处，地面以下的结构构造（含地下室部分）划归基础结构（待出图集）。

嵌固部位以下箍筋也划归到基础结构部位，不归本图集。

（2）柱钢筋总截面为柱截面面积b×h，梁钢筋总截面为梁有效截面面积b×h0，h0为梁高扣单排钢筋35mm、双排钢筋60mm后的数值。

13.3.7建筑平面图的尺寸标注建筑平面图标注的尺寸有外部尺寸和内部尺寸。

一、外部尺寸在水平方向和竖直方向各标注三道。

最外一道尺寸标注房屋水平方向的总长、总宽、称为总尺寸；中间一道尺寸标注房屋的开间、进深，称为轴线尺寸（注：一般情况下两横墙之间的距离称为“开间”；两纵墙之间的距离称为“进深”）。

最里边一道尺寸标注房屋外墙的墙段及门窗洞口尺寸，称为细部尺寸。

如果建筑平面图图形对称，宜在图形的左边、下边标注尺寸，如果图形不对称，则需在图形的各个方向标注尺寸，或在局部不对称的部分标注尺寸。

二、内部尺寸应标注各房间长、宽方向的净空尺寸，墙厚及轴线的关系、柱子截面、房屋内部门窗洞口、门垛等细部尺寸。

三、标高、门窗编号平面图中应标注不同楼地面高度房间及室外地坪等标高。

为编制概预算的统计及施工备料，平面图上所有的门窗都应进行编号。

门常用“”、“”或“”、“”等表示，窗常用“”、“”或“”、“”表示，也可用标准图集上的门窗代号来标注门窗，如“”“”等。

四、剖切位置及详图索引为了表示房屋竖向的内部情况，需要绘制建筑剖面图，其剖切位置应在底层平面图中标出，其符号为“”，其中表示剖切位置的“剖切位置线”长度为6～10m m；剖视方向线应垂直于剖切位置线，长度应短于剖切位置线，宜为４～６m m。

如剖面图与被剖切图样不在同一张图纸内，可在剖切位置线的另一侧注明其所在图纸号。

如图中某个部位需要画出详图，则在该部位要标出详图索引标志。

表示另有详图表示。

平面图中各房间的用途，宜用文字标出，如“卧室”、“客厅”、“厨房”等。

为某别墅型住宅的一层平面图。

、为其二层平面图和三层平面图。

这些图在正式的施工图中都是按国家制图标准用1︰100比例绘制的。

从一层平面图中可以看出该住宅平面为矩形，一栋二户的别墅型住宅，其总长16.44m，总宽为9.24m。

两户的入口分别设在两端的②轴线墙和⑧轴线墙的～轴线之间。

每户由入口处上三级台阶进入客厅。

建筑平面方案标注规范建筑平面方案标注规范是指在建筑设计图纸中，对各种要素、尺寸、符号等进行统一规范的标注方法。

标注规范的好坏直接关系到图纸的可读性和理解性，对于设计、施工、验收等各个阶段都具有重要的指导作用。

下面是关于建筑平面方案标注规范的详细解释，以供参考。

一、尺寸标注规范1. 尺寸标注应明确、简洁，避免重叠和遮挡。

2. 尺寸标注的文字大小应适中，一般不小于5mm，不宜超过图纸尺寸的1/30。

3. 尺寸线的长度以及尺寸数字的间距应与所标尺寸的大小相匹配。

4. 尺寸标注应与所标示要素直接相连，不得出现断线情况。

二、符号标注规范1. 符号的形状、比例、线宽等应符合国家标准要求。

2. 符号应清晰、准确地表达其所代表的含义，不得混淆。

3. 同一种类的符号应采用一致的样式，便于识别和理解。

4. 符号应与所标示要素紧密配合，不得错位或重叠。

三、文字标注规范1. 文字应使用规范的建筑标准字体。

字体的大小和粗细要适中，字形要清晰、准确。

2. 文字必须完整，不得缺失或遮挡，方便阅读和理解。

3. 文字的位置应与其标示的要素相对应，不得错位或断线。

4. 如果有辅助说明，应使用箭头、横线等方法清晰标示。

四、分区标注规范1. 各个分区应使用不同的颜色或图案进行标注，以便于区分和识别。

2. 分区标注应以简洁的文字或符号表示区域的功能或用途。

3. 分区标注应与分区边界线相匹配，不得错位或重叠。

五、比例尺标注规范1. 比例尺标注应放置在图纸的角落或边缘，清晰且易于寻找。

2. 比例尺的文字大小应适中，以保证在不同尺寸的打印或复印中都能清晰可辨。

3. 比例尺标注应与纸张的实际尺寸相匹配，不得错位或重叠。

通过遵守建筑平面方案标注规范，可以保证设计图纸的清晰、准确，提高阅读和理解的效率，减少沟通误差，提高施工质量，保证项目的顺利进行。

同时，标注规范也是建筑行业的基本标准，建筑师和设计师应该熟知并遵守这些标准，以保证建筑设计的规范和统一性。

你好，本次课介绍进行平面图的各项标注方法,即门窗代号的标注、房间名称的标注、尺寸和标高的标注、轴线编号的标注等；首先我们进行第一项，门窗代号的标注；单击【图层】下拉列表，将“尺寸标注”层置为当前层；门窗代号可采用【多行文字】命令进行书写；应注意的是，文字的高度应放大图形输出比例的倒数，在本例中，应放大100倍；单击【多行文字】命令，在窗户外侧，拾取两点，以确定文字书写的位置，在打开【文字格式】编辑器中，在样式下拉列表中，选择【数字字母】，在字体高度下拉列表中，输入字高350，即3.5号字；将光标移至文本编辑框内，输入大写C2，选中数字2，将其置为下标；单击【确定】，利用【窗口缩放】命令，将其放大；单击文本C2，利用夹点将其移到窗口外侧的中部；单击【复制】命令，选中文本C2，单击鼠标右键，拾取一点作为基点，拾取该点，拾取该点，拾取该点，拾取该点，……单击鼠标右键，选择确认；用鼠标左键双击文本C2，即打开文本编辑器，将其改为“C1”选中数字1，将其置为下标，单击确定；用同样的方式，双击文本C2，将其改为“M3”，选中数字3，将其置为下标，单击确定；双击文本C2将其改为“M2”选择数字2，将其置为下标，单击确定；双击文本C2将其改为“M1”，选中数字1，将其置为下标，单击确定；单击【旋转】命令，选中M1，单击鼠标右键，拾取一点，拖动光标转动90度，拾取一点，并将其移至合适位置。

其余门窗代号的标注，都可通过上述方式，进行标注，这里就不再重复演示，完成全部门窗代号的标注。

接下来进行第二项，房间名称的标注；房间名称同样可采用【多行文字】命令进行书写；单击【多行文字】命令，在房间中部，拾取两点，以确定文字的位置，在【样式】下拉列表中，选择“汉字”，在【字体字高】列表中，输入字高500，将光标移至文本编辑器中，输入“办公室”，单击【确定】；单击【复制】命令，选中文本“办公室”，单击鼠标右键，拾取该点作为基点，拾取该点，拾取该点，拾取该点，拾取该点，拾取该点，拾取该点，单击鼠标右键，选择确定；用鼠标左键双击文本“办公室”，打开文本编辑器，将其改为“研究室”，单击确定；双击文本“办公室”，将其改为“会议室”单击确定；双击文本“办公室”，将其改为“男卫”，单击确定；双击文本“办公室”将其改为“储物间”，单击确定；完成房间名称的标注。

平法标注方式方法标注的种类解释集中标注和原位标注的区别平法识图的认识及总结?本学期了解一些关于平法识图的知识，并发现了其应用的广泛性。

通过老师的讲解和平法图解的了解学习，进一步知晓了建筑构件中一些钢筋的配置以及布置方法，进一步了解了有关建筑识图的知识。

混凝土结构施工图平面整体表示方法简称平法,这种所谓"平法"的表达方式,是将结构构件的尺寸和配筋,按照平面整体表示法的制图规则,直接表示在各类构件的结构平面布置图上,再与标准构造详图相配合,即构成一套完整的结构施工图。

平法改变了传统的那种将构件从结构平面图中索引出来,再逐个绘制配筋详图的繁琐表示方法。

学习平法图集应在理解的基础上与实际的工作相结合进行分析加以运用，这样才能真正领悟平法的真正内涵。

平法制图适用于各种现浇混凝土结构的柱、剪力墙、梁等构件的结构施工图。

?一、梁平法两种标注：?1.集中标注?（1）梁编号：类型代号、序号、跨数、有无悬挑代号。

??（2）梁截面尺寸。

当为等截面梁时,?用b×h表示；?当有悬挑梁且根部和端部的高?度不同时，用斜线分隔根部与端部的高度值。

即为b×h1/h2。

?（3）梁箍筋，包括钢筋级别、直径、加密区与非加密区间距及肢数值。

箍筋加密区与非加密区的不同间距及肢数需用斜线（“/”）分隔；当梁箍筋为同一种间距及肢数时，则不需要用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。

加密区范围见相应抗震级别的标准构造详图。

?如φ10@100/200(4)，表示直径为10mm的Ⅰ级钢筋，加密区间距为100mm，非加密区间距为200mm，均为四肢箍。

?2、原位标注?（1）梁支座上部纵筋数量、等级和规格，写在梁上方，且靠近支座。

??当上部纵筋多于一排时,?用斜线“/”将各排纵筋自上而下分开。

?如：6φ25?4/2：上一排纵筋为4φ25,?下一排纵筋为2φ25。

??同排纵筋有两种直径时,?用加号“+”将两种直径的纵筋相连,?注写时将角部纵筋写在前面。

结构施工图平面标注法基本知识施工图是工程师的“语言"，是设计者设计意图的体现,也是施工、监理、经济核算的重要依据。

结构施工图在整个设计中占有举足轻重的作用，切不可草率从事.对结构施工图的基本要求是：图面清楚整洁、标注齐全、构造合理、符合国家制图标准及行业规范，能很好地表达设计意图，并与计算书一致.通过结构施工图的绘制，应掌握各种结构构件工程图表的表达方法,会应用绘图工具手工绘图、修改（刮图）和校正，同时能运用常用软件通过计算机绘图和出图。

结构施工图的绘制方法有三种：一、详图法。

它通过平、立、剖面图将各构件（梁、柱、墙等）的结构尺寸、配筋规格等“逼真”地表示出来。

用详图法绘图的工作量非常大.二、梁柱表法。

它采用表格填写方法将结构构件的结构尺寸和配筋规格用数字符号表达。

此法比“详图法”要简单方便得多，手工绘图时,深受设计人员的欢迎.其不足之处是:同类构件的许多数据需多次填写，容易出现错漏，图纸数量多。

三、结构施工图平面整体设计方法（以下简称“平法”）.它把结构构件的截面型式、尺寸及所配钢筋规格在构件的平面位置用数字和符号直接表示,再与相应的“结构设计总说明”和梁、柱、墙等构件的“构造通用图及说明"配合使用。

平法的优点是图面简洁、清楚、直观性强,图纸数量少,设计和施工人员都很欢迎。

为了保证按平法设计的结构施工图实现全国统一,建设部已将平法的制图规则纳入国家建筑标准设计图集，详见《混凝土结构施工图平面整体表示方法制图规则和构造详图》(GJBT-518 00G101）（以下简称《平法规则》）.“详图法"能加强绘图基本功的训练；“梁柱表法"目前还在广泛应用；而“平法”则代表了一种发展方向。

毕业设计时宜在掌握各种方法的基础上有所侧重。

结构施工图绘制的基本内容一、图纸目录：全部图纸都应在“图纸目录”上列出，“图纸目录"的图号是“G-0”.结构施工图的“图别”为“结施”。

建筑平面图标注建筑平面图标注是建筑设计中非常重要的一环，它是对建筑物各个部分功能和结构的精确描述和标识。

通过对平面图的细致标注，不仅能够提高建筑设计的准确性和可读性，还能为施工和维护提供必要的指导。

本文将探讨建筑平面图标注的原则、常用符号和注意事项，并结合实例进行解析。

一、建筑平面图标注的原则建筑平面图标注需要遵循一些基本原则，包括清晰明了、简洁有序、准确一致等。

首先，标注应该清晰明了，字迹要清晰可辨，避免出现模糊或混淆的情况。

其次，标注应该简洁有序，避免过多冗余的文字信息，以免干扰平面图的整体布局。

最后，标注应该准确一致，确保每个标注都准确地指示了相应的要素，且标注的形式和规范相同。

二、常用符号和标注方式在建筑平面图标注中，有一些常用的符号和标注方式。

例如，建筑物的功能分区可以用不同的颜色或图案区分，以便清晰地表达各个功能区域的不同。

此外，还可以利用标准符号来标注不同的设施和设备，如电线、管道和测量尺寸等。

这些符号和标注方式都是根据国际标准和行业惯例进行统一，以确保信息传达的一致性和可靠性。

三、建筑平面图标注的详细内容建筑平面图的标注内容非常丰富，涉及到建筑物的各个方面，包括外墙、内墙、地板、天花板、门窗、楼梯、走廊、厨房、卫生间等。

下面我们以一个家庭住宅的平面图为例，来介绍各个部分的标注细节。

1. 外墙：可以标注外墙的材料、厚度和高度，以及外墙的方位和朝向等信息。

2. 内墙：可以标注内墙的厚度、高度和材料等信息，同时还可以标注不同房间之间的墙壁。

3. 地板和天花板：可以标注地板和天花板的材料、高度和厚度等信息。

对于复杂的天花板结构，可以进行进一步的剖面标注。

4. 门窗：可以标注每个门窗的类型、尺寸和材料等信息。

对于外窗还可以标注窗框、玻璃的规格和开启方向等。

5. 楼梯：可以标注楼梯的尺寸、材料和坡度等信息，同时还可以标注楼梯的起点和终点位置。

6. 走廊：可以标注走廊的长度、宽度和材料等信息，对于特殊的走廊结构还可以进行详细标注。

独立基础平面标注是建筑工程中非常重要的一环，它直接关系到建筑结构的安全性、稳定性和耐久性。

在实际的工程施工中，独立基础平面标注方法的正确与否会直接影响到工程的质量和进度。

对于这一方面的标注技术，我们有必要进行深入的研究和探讨，以确保工程施工的顺利进行。

1. 独立基础平面标注的意义独立基础平面标注是建筑工程中的一项重要工作，它的主要意义在于保证建筑物的基础平面的水平度和平整度。

只有保证了基础平面的水平度和平整度，才能保证建筑物的结构安全，从而确保建筑物在使用中的安全性和稳定性。

正确的独立基础平面标注方法还能够提高工程的施工效率，减少施工过程中的改动和调整，节约施工成本，提高建筑物的整体质量。

2. 独立基础平面标注的方法独立基础平面标注的方法主要包括以下几个步骤：（1）确定基准点: 在进行独立基础平面标注之前，首先需要确定基准点。

基准点的选取应当是建筑物基础平面中较为稳定和平整的点，通常选取建筑物的四角或者中心点作为基准点。

基准点的确定对于后续的平面标注非常重要，因此需要认真对待。

（2）测量标高: 在确定了基准点之后，下一步是进行标高的测量。

标高的测量一般采用水准仪或者高程仪进行，按照一定的间距将标高测量点确定在建筑物的基础平面上，通过测量来获得各个点的标高值。

（3）平面标注: 在完成了标高的测量之后，就可以进行平面标注了。

平面标注的工具主要有木尺、钢尺、铅笔、划线工具等。

根据标高值，将建筑物基础平面上的各个点连接起来，形成平面标注线，从而得到建筑物基础平面的平整度情况。

（4）检验调整: 在完成了平面标注之后，需要对进行的标注进行检验和调整。

检验的主要目的是确认标注的准确性和完整性，需要确保标注线的连续性和正确性。

如果发现了标注出现了错误或者偏差，需要及时进行调整，直至标注完全准确为止。

3. 独立基础平面标注的注意事项在进行独立基础平面标注时，需要注意以下几个方面的问题：（1）标注工具和材料的选取: 在进行平面标注时，需要选用质量好、精度高的标注工具和材料，只有使用了优质的工具和材料，才能保证标注的准确性和可靠性。
