平法标注(梁)一、钢筋1、钢筋分类(1)、按照生产条件的不同分为:热轧钢筋、冷拉钢筋、热处理钢筋、冷拔低碳钢丝等。
A、热轧钢筋(普通钢筋)按照强度分为:Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级(Ⅰ、Ⅱ、Ⅲ、Ⅳ是罗马字母,读一、二、三、四)。
表示符号:B、冷拉钢筋(预应力钢筋)表示符号:(2)、按照外形一般分为:圆钢和螺纹钢2、钢筋表示二、构件:梁、柱、板、剪力墙、楼梯、基础,其中梁可分为:框架梁、屋面框架梁、非框架梁、悬挑梁。
三、标注。
标注分为集中标注和原位标注。
1、梁类型代号2、梁内配筋形式一:形式二:形式三:形式四:3、梁内钢筋表示4、梁的标注。
标注分集中标注和原位标注。
当在梁上集中标注和原位标注同时存在时,原位标注优先,施工时应按原位标注数值取用。
(1)、集中标注A、标注规则:①、梁代号:详见梁代号表,如:KL等;②、梁序号:阿拉伯数字表示,如:2;③、梁跨数:阿拉伯数数字表示,如2;④、有无悬挑低号:一端悬挑注写A,两端悬挑为B;⑤、截面尺寸:宽╳高,如300╳650;⑥、梁箍筋:钢筋等级-钢筋直径-中心间距符号@-加密区间距/非加密区间距-(肢数)。
如:Ф8@100/200(2)表示箍筋是一级钢直径是8加密区间距为100非加密区为200,肢数为2;⑦、通长筋:表示为“上部通长筋(架立筋);下部通长筋”。
梁上部通长筋为:如果只有通知筋,则表示为:根数+钢筋级别+钢筋直径,如:2Φ25表示2根二级直径是25的通长筋。
如果只有架立筋,则表示为:(根数+钢筋级别+钢筋直径);如果既有通长筋又有架立筋时,表达为通长筋(位于角部)+(架立筋)(位于中间),如:2 25+(2φ12);如果钢筋规格不同时,则表示为:钢筋1根数-钢筋1级别-钢筋1直径+钢筋2根数-钢筋2级别-钢筋2直径,如:2φ20+ 2φ18 上部通长筋均为2根直径20mm的HRB335钢筋(二级钢)和2根直径18mm的HRB335钢筋(二级钢),其中2φ20放在角部, 2φ18放在中间;如果下部通长筋分排布置,则表示为:钢筋根数-钢筋级别-钢筋直径-上排根数-下排根数,如:6Φ25 4/2表示6根一级钢筋直径为25上排有4根下排有2根;梁下部通长筋(受力筋):同梁上部通长筋;如果下部通长筋分排布置,则表示为:钢筋根数-钢筋级别-钢筋直径-上排根数-下排根数,如:6Φ25 4/2表示6根一级钢筋直径为25上排有4根下排有2根;如果钢筋规格不同时,则表示为:钢筋1根数-钢筋1级别-钢筋1直径+钢筋2根数-钢筋2级别-钢筋2直径,如:2φ20+ 2φ18 下部通长筋均为2根直径20mm的HRB335钢筋(二级钢)和2根直径18mm的HRB335钢筋(二级钢),其中2φ20放在角部, 2φ18放在中间;⑧、梁侧面纵向构造钢筋或受扭钢筋:侧向构造钢筋就是腰筋,当梁的有效高度大于450mm时设置,腰筋布置在梁的截面高度中间区域,两边对称布置;受扭钢筋包括抗扭钢筋和箍筋,抗扭钢筋要求沿梁的截面四个边均匀布置,当存在扭矩时梁的截面高度中间区域需要布置纵筋,布置抗扭钢筋以后就不再需要布置侧向构造钢筋。
将梁钢筋输入方法以及原位标注教程复制和截图给你,希望对你有所帮助。
梁钢筋输入方法总原则1、当梁的集中标注与原位标注有矛盾时,则原位标注取值优先;2、梁上部钢筋出现多排钢筋信息时的排序为从上往下排序;下部钢筋、加腋钢筋出现多排钢筋信息时的排序为从下往上排序。
3、基础梁上部钢筋、加腋钢筋出现多排钢筋信息时的排序为从上往下排序;下部钢筋出现多排钢筋信息时的排序为从下往上排序。
4、除梁箍筋外,其余纵筋均支持不同的钢筋信息用“+”连接。
集中标注上部通长钢筋格式1:<数量><级别><直径>【[数字-数字]】<+>【(架立筋)】;中括号中的跨信息及架立筋可以不输入例如:2B25+(2B12)格式2:<数量><级别><直径>【[数字-数字]】;不同钢筋信息用“+”连接;不同排数用“/”隔开;中括号中的跨信息可以不输入例如:4B25 格式3:<图号-><数量><级别><直径>【[数字-数字]】;不同钢筋信息用“+”连接;不同排数用“/”隔开;中括号中的跨信息可以不输入例如:1-2B25。
下部通长钢筋格式1:<数量><级别><直径>【[数字-数字]】;不同钢筋信息用“+”连接;不同排数用“/”隔开;中括号中的跨信息可以不输入例如:4B25侧面纵筋(侧面通长筋)格式1:【G或N】<数量><级别><直径>【[数字-数字]】;不输入G或N时,默认为按侧面构造钢筋计算;中括号中的跨信息可以不输入例如:4B12或N4B12;4B12[1-5]格式2:【G或N】<级别><直径><@><间距>【[数字-数字]】;不输入G或N 时,默认为按侧面构造钢筋计算;每侧数量按梁高-2倍保护层-2倍侧面筋间距之后的净高度计算。
钢筋平法标注平法标注法---梁(03G101 平面标注法)一、箍筋表示方法:⑴ φ10@100/200(2) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8,间距为200,双肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍。
一、梁上主筋和梁下主筋同时表示方法:⑴ 3Φ22,3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12,3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25,4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25,5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法:(标在梁上支座处)⑴ 2Φ20 表示两根Φ20的钢筋,通长布置,用于双肢箍。
⑵ 2Φ22+(4Φ12)表示2Φ22 为通长,4φ12架立筋,用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25,下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置。
三、梁腰中钢筋表示方法:⑴ G2φ12 表示梁两侧的构造钢筋,每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋,每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋,每侧两根Φ18。
四、梁下部钢筋表示方法:(标在梁的下部)⑴ 4Φ25 表示只有一排主筋,4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25。
⑶ 6Φ25 (-2 )/4 表示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋4Φ25,全部伸入支座。
⑷ 2Φ25 + 3Φ22(-3)/ 5Φ25 表示有两排筋,上排筋为5根。

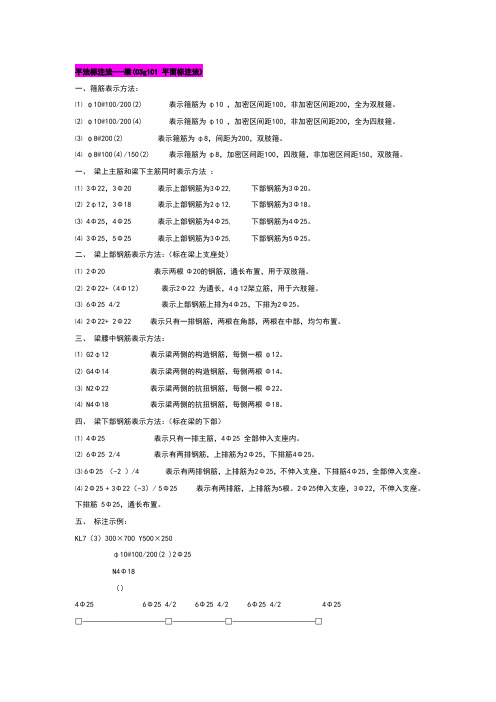

钢筋平法标注2010-01-14 23:32平法标注法---梁(03g101 平面标注法)一、箍筋表示方法:⑴φ10@100/200(2) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8,间距为200,双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍。
一、梁上主筋和梁下主筋同时表示方法:⑴3Φ22,3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵2φ12,3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶4Φ25,4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷3Φ25,5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法:(标在梁上支座处)⑴2Φ20 表示两根Φ20的钢筋,通长布置,用于双肢箍。
⑵2Φ22+(4Φ12)表示2Φ22 为通长,4φ12架立筋,用于六肢箍。
⑶6Φ25 4/2 表示上部钢筋上排为4Φ25,下排为2Φ25。
⑷2Φ22+ 2Φ22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置。
三、梁腰中钢筋表示方法:⑴G2φ12 表示梁两侧的构造钢筋,每侧一根φ12。
⑵G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14。
⑶N2Φ22 表示梁两侧的抗扭钢筋,每侧一根Φ22。
⑷N4Φ18 表示梁两侧的抗扭钢筋,每侧两根Φ18。
四、梁下部钢筋表示方法:(标在梁的下部)⑴4Φ25 表示只有一排主筋,4Φ25 全部伸入支座内。
⑵6Φ25 2/4 表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25。
⑶6Φ25 (-2 )/4 表示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋4Φ25,全部伸入支座。
⑷2Φ25 + 3Φ22(-3)/ 5Φ25 表示有两排筋,上排筋为5根。
钢筋平法标注平法标注法---梁(03G101 平面标注法)一、箍筋表示方法:⑴ φ10@100/200(2) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8,间距为200,双肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍。
一、梁上主筋和梁下主筋同时表示方法:⑴ 3Φ22,3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12,3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25,4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25,5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法:(标在梁上支座处)⑴ 2Φ20 表示两根Φ20的钢筋,通长布用于双肢箍。
⑵ 2Φ22+(4Φ12)表示2Φ22 为通长,4φ12架立筋,用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25,下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置。
三、梁腰中钢筋表示方法:⑴ G2φ12 表示梁两侧的构造钢筋,每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14。
⑶N2Φ22 表示梁两侧的抗扭钢筋,每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋,每侧两根Φ18。
四、梁下部钢筋表示方法:(标在梁的下部)⑴ 4Φ25 表示只有一排主筋,4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25。
⑶ 6Φ25 (-2 )/4 表示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋4Φ25,全部伸入支座。
⑷ 2Φ25 + 3Φ22(-3)/ 5Φ25 表示有两排筋,上排筋为5根。
平法标注法---梁(03g101 平面标注法)一、箍筋表示方法:⑴ φ10@100/200(2) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8,间距为200,双肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍。
一、梁上主筋和梁下主筋同时表示方法:⑴ 3Φ22,3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12,3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25,4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25,5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法:(标在梁上支座处)⑴ 2Φ20 表示两根Φ20的钢筋,通长布置,用于双肢箍。
⑵ 2Φ22+(4Φ12)表示2Φ22 为通长,4φ12架立筋,用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25,下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置。
三、梁腰中钢筋表示方法:⑴ G2φ12 表示梁两侧的构造钢筋,每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋,每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋,每侧两根Φ18。
四、梁下部钢筋表示方法:(标在梁的下部)⑴ 4Φ25 表示只有一排主筋,4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25。
⑶ 6Φ25 (-2 )/4 表示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋4Φ25,全部伸入支座。
⑷ 2Φ25 + 3Φ22(-3)/ 5Φ25 表示有两排筋,上排筋为5根。
梁钢筋平面标注梁、柱、板、剪力墙的平面表示方法1 梁的平面表示方法1.1 平面注写方式系在梁平面布置图上,分别在不同编号的梁中各选一根梁,在其上注写梁的截面尺寸和配筋的具体数值,见图1-1。
图1-1 平面注写方式示例图平面注写包括集中标注和原位标注。
集中标注表达梁的通用数值,原位标注表达梁的特殊数值。
当集中标注中的某项数值不适用于梁的某部位时,则将该项数值用原位标注,使用时,原位标注取值优先。
1.2 截面注写方式系在梁平面布置图上,分别在不同编号的梁中各选择1根梁,用剖面号引出配筋图,并在其上注写梁的截面尺寸和配筋具体数值。
将图1-1KL2用截面注写方式表示(见图1-2)。
图1-2 截面注写方式示例图1.3 集中标注内容解释(1)梁编号在实际工程中可能遇到各种各样的梁,平法图集将梁归类如下,见表1-1。
表1-1 梁的分类及编号梁类型代号序号跨数及是否带有悬挑楼层框架梁KL XX (XX)、(XXA)或(XXB)屋面框架梁WKL XX (XX)、(XXA)或(XXB)框支梁KZL XX (XX)、(XXA)或(XXB)非框架梁L XX (XX)、(XXA)或(XXB)悬挑梁XL XX井字梁JZL XX (XX)、(XXA)或(XXB)注:(XXA)为一端悬挑,(XXB)为两端悬挑,悬挑不计入跨数。
例:KL2(2A)表示第2号框架梁,2跨,一端悬挑;L9(7B)表示第9号非框架梁,7跨,两端有悬挑。
(2)梁截面梁编号后面紧跟着是梁的截面,一般用“截面宽×截面高”表示,如:300×650表示梁的截面宽为300mm,截面高为650mm。
(3)箍筋的表示方法箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数等内容。
例:Φ10@100/200(4),表示箍筋为一级钢筋,直径为Φ8,加密区间距为100,非加密区间距为200,均为四肢箍。
Φ8@100(4)/150(2),表示箍筋为一级钢筋,直径为Φ8,加密区间距为100,四肢箍;非加密区间距为150,两肢箍13Φ10@150/200(4),表示箍筋为一级钢筋,直径为Φ10;梁的两端各有13个四肢箍,间距为150;梁的中部间距为200,四肢箍。
梁、柱、板、剪力墙的平面表示方法1 梁的平面表示方法1.1 平面注写方式系在梁平面布置图上,分别在不同编号的梁中各选一根梁,在其上注写梁的截面尺寸和配筋的具体数值,见图1-1。
图1-1 平面注写方式示例图平面注写包括集中标注和原位标注。
集中标注表达梁的通用数值,原位标注表达梁的特殊数值。
当集中标注中的某项数值不适用于梁的某部位时,则将该项数值用原位标注,使用时,原位标注取值优先。
1.2 截面注写方式系在梁平面布置图上,分别在不同编号的梁中各选择1根梁,用剖面号引出配筋图,并在其上注写梁的截面尺寸和配筋具体数值。
将图1-1KL2用截面注写方式表示(见图1-2)。
图1-2 截面注写方式示例图1.3 集中标注内容解释(1)梁编号在实际工程中可能遇到各种各样的梁,平法图集将梁归类如下,见表1-1。
表1-1 梁的分类及编号梁类型代号序号跨数及是否带有悬挑楼层框架梁KL XX (XX)、(XXA)或(XXB)屋面框架梁WKL XX (XX)、(XXA)或(XXB)框支梁KZL XX (XX)、(XXA)或(XXB)非框架梁L XX (XX)、(XXA)或(XXB)悬挑梁XL XX井字梁JZL XX (XX)、(XXA)或(XXB)注:(XXA)为一端悬挑,(XXB)为两端悬挑,悬挑不计入跨数。
例:KL2(2A)表示第2号框架梁,2跨,一端悬挑;L9(7B)表示第9号非框架梁,7跨,两端有悬挑。
(2)梁截面梁编号后面紧跟着是梁的截面,一般用“截面宽×截面高”表示,如:300×650表示梁的截面宽为300mm,截面高为650mm。
(3)箍筋的表示方法箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数等内容。
例:Φ10@100/200(4),表示箍筋为一级钢筋,直径为Φ8,加密区间距为100,非加密区间距为200,均为四肢箍。
Φ8@100(4)/150(2),表示箍筋为一级钢筋,直径为Φ8,加密区间距为100,四肢箍;非加密区间距为150,两肢箍13Φ10@150/200(4),表示箍筋为一级钢筋,直径为Φ10;梁的两端各有13个四肢箍,间距为150;梁的中部间距为200,四肢箍。
钢筋平法标注平法标注法---梁(03G101 平面标注法)一、箍筋表示方法:⑴φ10@100/200(2) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8,间距为200,双肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍。
一、梁上主筋和梁下主筋同时表示方法:⑴ 3Φ22,3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12,3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25,4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25,5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法:(标在梁上支座处)⑴ 2Φ20 表示两根Φ20的钢筋,通长布置,用于双肢箍。
⑵2Φ22+(4Φ12)表示2Φ22 为通长,4φ12架立筋,用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25,下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置。
三、梁腰中钢筋表示方法:⑴ G2φ12 表示梁两侧的构造钢筋,每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋,每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋,每侧两根Φ18。
四、梁下部钢筋表示方法:(标在梁的下部)⑴ 4Φ25 表示只有一排主筋,4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25。
⑶ 6Φ25 (-2 )/4 表示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋4Φ25,全部伸入支座。
⑷2Φ25 + 3Φ22(-3)/ 5Φ25 表示有两排筋,上排筋为5根。
梁、柱、板、剪力墙的平面表示方法1 梁的平面表示方法1.1 平面注写方式系在梁平面布置图上,分别在不同编号的梁中各选一根梁,在其上注写梁的截面尺寸和配筋的具体数值,见图1-1。
图1-1 平面注写方式示例图平面注写包括集中标注和原位标注。
集中标注表达梁的通用数值,原位标注表达梁的特殊数值。
当集中标注中的某项数值不适用于梁的某部位时,则将该项数值用原位标注,使用时,原位标注取值优先。
1.2 截面注写方式系在梁平面布置图上,分别在不同编号的梁中各选择1根梁,用剖面号引出配筋图,并在其上注写梁的截面尺寸和配筋具体数值。
将图1-1KL2用截面注写方式表示(见图1-2)。
图1-2 截面注写方式示例图1.3 集中标注内容解释(1)梁编号在实际工程中可能遇到各种各样的梁,平法图集将梁归类如下,见表1-1。
表1-1 梁的分类及编号梁类型代号序号跨数及是否带有悬挑楼层框架梁KL XX (XX)、(XXA)或(XXB)屋面框架梁WKL XX (XX)、(XXA)或(XXB)框支梁KZL XX (XX)、(XXA)或(XXB)非框架梁L XX (XX)、(XXA)或(XXB)悬挑梁XL XX井字梁JZL XX (XX)、(XXA)或(XXB)注:(XXA)为一端悬挑,(XXB)为两端悬挑,悬挑不计入跨数。
例:KL2(2A)表示第2号框架梁,2跨,一端悬挑;L9(7B)表示第9号非框架梁,7跨,两端有悬挑。
(2)梁截面梁编号后面紧跟着是梁的截面,一般用“截面宽×截面高”表示,如:300×650表示梁的截面宽为300mm,截面高为650mm。
(3)箍筋的表示方法箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数等内容。
例:Φ10@100/200(4),表示箍筋为一级钢筋,直径为Φ8,加密区间距为100,非加密区间距为200,均为四肢箍。
Φ8@100(4)/150(2),表示箍筋为一级钢筋,直径为Φ8,加密区间距为100,四肢箍;非加密区间距为150,两肢箍13Φ10@150/200(4),表示箍筋为一级钢筋,直径为Φ10;梁的两端各有13个四肢箍,间距为150;梁的中部间距为200,四肢箍。
18Φ12@150(4)/200(2),表示箍筋为一级钢筋,直径Φ12;梁两端各有18根四肢箍,间距为150;梁跨中部分,间距为200,双肢箍。
(4)梁上下通长筋和架立筋的表示方法1)如果只有上部通长筋,没有下部通长筋,则在集中标注只表示上部通长筋。
例:图1-1集中标注中2 25表示上部通长筋为两根二级钢筋,直径为25。
2)如果同时有上部通长筋和下部通长筋,用分号“;”隔开。
例:2 22;3 25表示梁上部通长筋为2根二级钢,直径为22;梁下部通长筋为3根二级钢,直径为25。
3)架立筋需要用括号将其括起来。
例:2 22+(4Φ12)用于六肢箍,其中2 22为通长筋,4Φ12为架立筋。
(5)梁侧面纵筋表示方法1)构造腰筋:当梁腹高(梁高-板厚)≥450mm时,需配置纵向构造钢筋,此项注写以大写字母G打头。
其根数表示梁两侧的总根数,且对称配置。
例:G4Φ12,表示梁的两个侧面共配置4Φ12的纵向构造钢筋,每侧各配置2 12。
2)抗扭腰筋:当两侧需配置受扭纵向钢筋时,此项注写值以大写字母N打头。
例:N6 22,表示梁的两个侧面共配置6 22的受扭纵向钢筋,每侧各配置3 22。
(6)梁顶面标高高差表示方法(该项为选注值)梁顶面标高高差,系指相对于结构层楼面标高的高差值,有相对高差时,须将其写入括号内,无高差时不注。
当某梁的顶面高于所在结构层的楼面标高时,其标高高差为正值;反之为负值。
例:某结构层的楼面标高为44.950m,当某梁的梁顶面标高高差注写值为(-0.05)时,即表明该梁顶面标高相对于44.950低0.05m。
1.4 原位标注内容解释(1)梁支座上部纵筋表示方法1)当上部纵筋为一排时,用如下方式表示,见图1-3。
图1-3 端支座原位标注示例图2)当上部纵筋多于一排时,用斜线“/”将各排纵筋自上而下分开。
例:梁支座上部纵筋注写为6 25 4/2,则表示上一排纵筋为4 25,下一排纵筋为2 25。
3)当同排纵筋有两种直径时,用加号“+”将两种直径的纵筋相联,注写时将角筋写在前面。
例:梁支座上部有四根纵筋,2 25放在角部,2 22放在中部,在梁支座上部应注写为2 25+2 22。
4)当梁中间支座两边的上部纵筋不同时,须在支座两边分别标注,见图1-4。
图1-4 中间支座原位标注示例图当梁中间支座两边的上部纵筋相同时,可仅在支座的一边标注配筋值,另一边省去不注,见图1-5。
图1-5 中间支座原位标注示例图(2)梁下部纵筋的表示方法1)当梁下部纵筋为一排时,用下列方式表示,见图1-6。
图1-6 梁下部钢筋原位标注示例图2)当下部纵筋多于一排时,用斜线“/”将各排纵筋自上而下分开。
例:梁下部纵筋注写为6 25 2/4,则表示上一排纵筋为2 25,下一排纵筋为4 25,全部伸入支座。
3)当同排纵筋有两种直径时,用加号“+”将两种直径的纵筋相联,注写是角筋写在前面。
例:下部纵筋2 25+2 22表示梁下部有四根纵筋,角部为2 25,中间为2 22。
4)当梁下部纵筋不全伸入支座时候,将梁支座下部纵筋减少的数量写在括号内。
例:梁下部纵筋注写为6 25 2(-2)/4,则表示上排纵筋为2 25,且不伸入支座;下一排纵筋为4 25,全部伸入支座。
梁下部纵筋注写为2 25+3 22(-3)/5 25,则表示上排纵筋为2 25和3 22,其中3 22不伸入支座;下一排纵筋为5 25,全部伸入支座。
(3)吊筋的表示方法吊筋要画在平面图的主梁上,用引线注写总配筋值,见图1-7。
图1-7 梁吊筋标注示例图(4)附加箍筋的表示方法附加箍筋将其直接画在主梁上,括号内的数字表示肢数,见图1-8。
图1-8 梁附加箍筋示例图2 柱的平面表示方法2.1 列表注写方式用表格的方式将柱的名称、起止标高、几何尺寸、配筋数值、箍筋类型等内容在图纸上注写出来,就是列表注写方式,见图2-1和表2-1。
图2-1 柱的列表注写方式例图表2-1 柱的列表注写方式例表柱号标高b×h(圆柱直径D)b1 b2 h1 h2 全部纵筋角筋b边一侧中部筋h 边一侧中部筋箍筋类型号箍筋KZ1 -0.03~19.47 750×700 375 375 150 550 24 251(5×4) Φ10@100/20019.47~37.47 650×600 325 325 150 450 4 225 224 201(5×4) Φ10@100/20037.47~59.07 550×500 275 275 150 350 4 225 224 201(5×4) Φ10@100/200XZ1 -0.03~8.67 8 25在②×轴KZ1中设置2.1.1 柱的分类编号在实际工程中,会出现各种各样的柱,我们把柱分为如下类型,见表2-2。
表2-2 柱的类型柱类型代号框架柱KZ框支柱KZZ芯柱XZ梁上柱LZ剪力墙上柱QZ构造柱GZ2.2 截面注写方式在同一编号的柱中选择一个截面放大到能看清的比例,直接注写柱的名称、起止标高、几何尺寸、配筋数值、箍筋类型等内容,就是截面注写方式,见图2-2。
图2-2 柱平法截面注写方式-4.53~12.27柱平面KZ1集中标注表达的意思是:750×700:表示柱的截面尺寸,750(宽)×700(高)。
26 25:表示全部纵筋26根直径为25的二级钢。
Φ10@100/200:表示柱的箍筋直径为10的一级钢,加密区间距为100,非加密区间距为200。
3 板的平面表示方法3.1 板的平面表示方法3.1.1 坐标方向的规定(1)当两向轴网正交布置时,图面从左至右为X方向,从下至上为Y方向;(2)当轴网转折时,局部坐标方向顺轴网转折角度做相应的转折;(3)当轴网向心布置时,切向为X方向,径向为Y方向。
3.1.2 板块集中标注(1)板块集中标注的内容为:板块编号、板厚、贯通纵筋以及当板面标高不同时的标高高差。
(2)对于普通楼面,两向均以一跨为一块板;对于密肋楼盖,两向主梁(框架梁)均以一跨为一块板(非主梁密肋不计)。
所有板块应逐一编号,相同编号的板块可择其一做集中标注,其他仅注写置于圆圈内的板编号,以及当板面标高不同时的标高高差。
1)板块编号板块编号按表3-1规定。
表3-1 板块编号规定板类型代号序号楼面板LB ××屋面板WB ××延伸悬挑板YXB ××纯悬挑板XB ××2)板厚板厚注写为h=×××;当悬挑板的端部改变截面厚度时,用斜线分隔根部与端部的高度值,注写为h=×××/×××;当设计已在图注中同一注明板厚时,此项可不注。
3)贯通纵筋贯通钢筋按板块的下部和上部分别注写(当板块上部不设贯通纵筋时则不注),并以B代表下部,T代表上部;B&T代表下部与上部;X向贯通筋以X打头,Y 向贯通筋以Y打头,两向贯通筋配置相同时则以X&Y打头。
当为单向板时,另一向贯通筋的分布筋可不必注写,而在图中统一说明。
当在某些板内(例如在延伸悬挑板YXB,或纯悬挑板XB的下部)配置有构造钢筋时,则X向以Xc,Y向以Yc打头注写。
4)板面标高高差系指相对于结构层楼面标高的高差,应将其注写在括号内,且有高差时注,无高差时不注。
5)板块集中标注举例例1:板平法集中标注见图3-1。
图3-1 板平法集中标注LB1表示1号楼板,板厚120mm,板下部配置的贯通纵筋X向为Φ10@150,Y向为Φ10@100;板上部未配置贯通纵筋。
例2:延伸悬挑板平法标注见图3-2。
图3-2 延伸悬挑板平法标注图3-2,YXB1表示延伸悬挑板的编号,h=150/100表示板的根部厚度为150mm,板的端部厚度为100mm,下部构造钢筋X方向为Φ8@150,Y方向为Φ8@200,上部X方向为Φ8@150,Y方向按1号筋布置。
例3:纯悬挑板平法标注见图3-3。
图3-3 纯悬挑板平法标注图3-3,XB2表示纯悬挑板的编号,h=150/100表示班的根部厚度为150mm,板的端部厚度为100mm,下部构造钢筋X方向为Φ8@150,Y方向为Φ8@200,上部X方向为Φ8@150,Y方向按1号筋布置。
6)重要说明同一编号板块的类型、板厚和贯通纵筋均应相同,但板面标高、跨度、平面形状以及板支座上部的非贯通纵筋可以不同。
3.1.3 板支座原位标注板支座原位标注的内容为:板支座上部非贯通纵筋和纯悬挑板上部受力钢筋。
