西门子变频器控制方式

西门子变频器V20 操作手册CH西门子变频器V20操作手册一、产品简介紧凑的尺寸，节省空间和成本简单的安装和调试，无需专业知识高效的节能功能，降低运行成本灵活的通信接口，支持多种协议易于操作的基本操作面板（BOP），提供直观的菜单结构和参数设置二、安全注意事项只有合格的人员才能操作变频器。

合格的人员是指具有相关技术知识和经验，能够识别和避免潜在的危险的人员。

在变频器通电或运行时，不要触摸任何带电部件或裸露的导线，以防止触电或短路。

在变频器通电或运行时，不要打开变频器的外壳或盖板，以防止触电或机械伤害。

在变频器通电或运行时，不要对变频器进行任何修改或维修，以防止损坏变频器或影响其性能。

在变频器通电或运行时，不要将任何物体插入变频器的散热孔或通风口，以防止引起火灾或故障。

在变频器通电或运行时，不要将任何易燃、易爆或腐蚀性的物质靠近变频器，以防止引起火灾或故障。

在变频器通电或运行时，不要将任何液体溅到变频器上，以防止引起火灾或故障。

在变频器通电或运行时，不要将任何金属物品落到变频器内部，以防止引起火灾或故障。

在安装、调试、操作和维护变频器时，请遵守当地的法律法规和标准。

三、安装说明3.1 安装环境安装位置应该平稳、干燥、清洁，并有足够的空气流通。

安装高度不应超过1000米。

如果超过1000米，请根据海拔高度降低输出功率。

环境温度应在-10℃至+50℃之间。

如果超过此范围，请根据温度降低输出功率。

环境湿度应在5%至95%之间，无冷凝水珠。

环境中无强烈的电磁干扰、尘埃、油污、化学气体、盐雾等污染物。

环境中无直接的日光照射、强烈的振动或冲击。

3.2 安装方式穿墙式安装：将变频器的散热部分穿过控制柜的后壁，使之暴露在外部，适用于空间较大或散热较差的场合。

保持变频器之间和周围物体之间的足够距离，以便于散热和维护。

保持变频器的水平方向，不要倾斜或倒置。

保持变频器的正面朝向操作人员，不要旋转或反转。

使用适当的螺钉和垫片将变频器牢固地固定在安装位置上，以防止松动或脱落。

西门子S7-200SMART使用MODBUS方式控制台达变频器一、MODBUS通信概述MODBUS协议分为串行链路上MODBUS协议和基于TCP/IP协议的MODBUS 协议。

串行链路上MODBUS协议有MODBUS ASCAII（字符串）和MODBUS RTU两种200SMART所提供的MODBUS协议库能够支持MODBUS RTU 通信MODBUS RTU 是以16进制的数值进行发送MODBUS ASCAII是以ASCAII码的方式进行发送，一个数据采用RTU方式发送只需要一个字节，而用ASACII码发送需要两个字节，发送时间PLC与变频器串口通信有很多通信方式，但常用的、首选的就是MODBUS通信方式，在实际的工业控制中应用非常广泛；这一期我们向大家一起分享变频器如何与PLC通过MODBUS RTU的方式进行控制。

二、、MODBUS库指令详解库指令分两种，一个是主站库，一个是从站库主站是PLC作为MODBUS的主站主动去读取其他设备的数据；从站是PLC作为MODBUS的从站，其他设备来读取数据；本期我们分享的是PLC作主站，变频器做从站STEP7-MinWIN SMART软件自带MODBUS通信库指令初始化指令：控制指令：三、MODBUS RTU的通信格式（协议）通信协议有：站号、功能码、数据地址、数据内容、校验位、结束符组成校验：N=None无校验 E=Even偶校验 O=Odd奇校验判断数据位中为1的个数是奇数还是偶数（选择偶校验如16#03中如果为1 的个数是偶数时，校验位为1 ；如果为1 的个数是奇数时，校验位为0 。

选择奇校验时，为1的个数是偶数时，校验位为0 ；为1的个数是奇数时，校验位为1）功能码指定了对从站设备读操作还是写操作，同时也指定了MODBUS寄存器地址的类型，常用功能码有：四、PLC与变频器通信硬件的连接在变频器上面涉及通信的端子标记有A/B RS585+/RS485-或RJ11的网口；找到相关变频器的说明书查看通信端口的接线定义，以下是台达VFD-M系列的变频器通信口接线定义五、变频器通信参数的设置1、要实现变频器或仪表和PLC能正常通信，彼此的接口和协议需要一致，除此之外参数的设置也必须一致P00 设03（频率指令）P01 设03（运转指令）P88 设03 (通讯地址，0-254之间）P89 设02（波特率选择）P92 设04 （数据格式，200SMART不支持2个停止位，因此只能选04/05任意一个参数）P157 设01 （变频器默认的就是MODBUS模式）2、查看说明书的启停、频率给定、运行频率、电压电流等反馈参数的地址信息帧格式说明表示读2103 2104两个地址的数据放在17 70 和00 00的地址里通信协议的参数地址定义:运行命令地址2000H 频率命令地址2001H 输出频率地址2103H 输出电流地址22104H 输出电压地址2106H 变频器温度地址 210DH六、MODBUS通信程序的编写在程序的开始可以加一段初始化对所有的位进行复位启程智能关于我们：启程自动化培训中国领先的工业机器人培训服务提供商联系电话：138****9603培训项目：机器人、PLC系统集成、机器视觉特色服务：3000平米实训中心 +推荐就业+ 业界领先的课程体系地址：深圳市宝安区沙井汇聚107创智园。

》线性 V/f控制， P1300 = 0可用于可变转矩和恒定转矩的负载，例如，带式运输机和正排量泵类。

》带磁通电流控制（FCC）的线性V/f控制， P1300 = 1这一控制方式可用于提高电动机的效率和改善其动态响应特性。

》抛物线 V/f控制 P1300 = 2这一方式可用于可变转矩负载，例如，风机和水泵。

》多点 V/f控制 P1300 = 3有关这种运行方式更详细的资料，请参看 MM440“参考手册”。

》纺织机械的 V/f控制 P1300 = 5没有滑差补偿或谐振阻尼。

电流最大值 Imax控制器从属于电压而不是频率。

》用于纺织机械的带FCC 功能的 V/f控制 P1300 = 6P1300 = 1和P1300 = 5的组合控制。

》带独立电压设定值的 V/f控制 P1300 = 19电压设定值可以由参数P1330给定，而与斜坡函数发生器（RFG）的输出频率无关》无传感器矢量控制 P1300 = 20这一控制方式的特点是，用固有的滑差补偿对电动机的速度进行控制。

用这一控制方式时，可以得到大的转矩、改善瞬态响应特性、具有优良的速度稳定性，而且在低频时可以提高电动机的转矩。

可以从矢量控制变为转矩控制（参看P1501）。

》带编码器反馈的速度控制 P1300 = 21带速度编码器反馈的磁场定向控制可以实现：¨提高速度控制的精度，改善速度控制的动态响应特性。

¨改善低速时的控制特性。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解相关变频器产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。

西门子变频器V20 操作手册CH 西门子变频器V20操作手册一、概述紧凑的尺寸，节省空间简单的安装和调试，无需专业知识高效的节能性能，降低运行成本灵活的通信接口，支持多种协议多种保护功能，提高可靠性和安全性二、安装2.1 安装条件变频器的型号、电压等级和功率范围与电机匹配温度：-10℃ ~ +50℃湿度：5% ~ 95%，无冷凝海拔：不超过1000米振动：不超过1g没有强烈的电磁干扰、化学腐蚀和尘埃距离电机和电源开关不超过15米距离其他热源或散热设备至少10厘米距离墙壁或其他障碍物至少10厘米2.2 安装步骤1.在控制柜或墙壁上钻孔，按照变频器的尺寸和钻孔图定位。

钻孔图见附件1。

2.使用螺丝和垫片将变频器固定在控制柜或墙壁上。

紧固扭矩见附件1。

3. 连接电源线、电机线和接地线。

连接方式见附件2。

4.连接控制线。

根据不同的控制模式，选择合适的连接宏。

连接宏及其功能见附件3。

5.连接通信线。

根据不同的通信协议，选择合适的通信参数。

通信参数及其设置见附件4。

三、调试3.1 调试条件变频器已正确安装和连接变频器上没有任何故障或警告提示变频器与电机之间没有任何机械负载变频器与外部控制设备之间没有任何逻辑冲突3.2 调试步骤1. 打开电源开关，给变频器通电。

2. 按下BOP（基本操作面板）上的P键，进入参数菜单。

3. 使用上下箭头键选择需要修改的参数组或参数编号。

4. 按下BOP上的S键，进入参数设置模式。

5. 使用左右箭头键修改参数值。

6. 按下BOP上的S键，保存参数设置。

7. 重复步骤3~6，直到所有需要修改的参数都设置完毕。

8. 按下BOP上的P键，退出参数菜单。

9. 按下BOP上的启动键，启动变频器。

10. 观察变频器的运行状态，如输出频率、电流、电压等。

调整BOP上的转速旋钮，改变输出频率，观察电机的转速变化。

12. 按下BOP上的停止键，停止变频器。

四、操作4.1 操作条件变频器已正确调试变频器与电机之间已连接机械负载变频器与外部控制设备之间已建立逻辑连系4.2 操作步骤1.根据需要选择控制模式，如BOP控制、端子控制、通信控制等。

西门子变频器使用指南引言本使用指南旨在向用户提供关于西门子变频器的基本信息和操作指南。

通过阅读本指南，用户将能够正确使用西门子变频器，并了解其基本原理和功能。

什么是西门子变频器？西门子变频器是一种用于控制电机转速和提供电力调节的设备。

它能通过改变电源频率和电压来控制电机的转速，从而满足不同的运行需求。

西门子变频器的安装在安装西门子变频器之前，请确保已阅读并理解附带的安装手册。

按照手册中的指示进行安装，确保变频器与电机和电源正确连接。

西门子变频器的基本操作1. 启动和停止：使用变频器的开关按钮或控制面板上的按钮启动和停止电机。

2. 转速调节：变频器可以通过调节频率和电压来改变电机转速。

通过控制面板上的调节按钮或旋转开关来调整所需的转速。

3. 运行模式选择：根据需求选择正确的运行模式，如手动模式、自动模式等。

4. 报警和故障处理：当变频器发生故障或存在问题时，控制面板上将显示相应的报警代码。

在遇到问题时，请参考附带的故障排除指南进行处理。

高级功能和设置西门子变频器还具有许多高级功能和设置，可以根据特定的应用需求进行配置。

一些常见的功能包括：- 定时启动和停止：根据设定的时间表，自动启动和停止电机。

- 多级转速控制：设定不同的转速模式，并通过输入信号来切换转速模式。

- 报警和事件记录：记录变频器的运行数据、报警和故障信息，以便于后续的故障排除和分析。

安全使用注意事项在使用西门子变频器时，请确保遵守以下安全使用注意事项：1. 请勿在潮湿或有爆炸危险的环境中使用变频器。

2. 在对变频器进行任何维护或检修工作之前，请确保将其断电并遵循相应的安全操作规程。

3. 请遵循附带的操作手册和指南，确保正确使用和操作变频器。

结论通过本使用指南，我们希望能够帮助用户正确使用西门子变频器，并了解其基本原理和操作方法。

如果在使用过程中遇到任何问题，请参考附带的官方文档或咨询专业人士的意见。

祝您在使用西门子变频器时取得成功！请注意：本使用指南仅供参考，请始终遵循西门子变频器的官方指南和操作手册。

西门子变频器是由德国西门子公司研发、生产、销售的知名变频器品牌，主要用于控制和调节三相交流异步电机的速度。

并以其稳定的性能、丰富的组合功能、高性能的矢量控制技术、低速高转矩输出、良好的动态特性、超强的过载能力、创新的BiCo（内部功能互联）功能以及无可比拟的灵活性，在变频器市场占据着重要的地位。

西门子变频器以其强大的品牌效应，打破了以前日本品牌变频器在中国市场上的垄断地位，据有关专业市场调研机构的统计，西门子的高低压变频器在中国市场上已位居第一。

西门子变频器以其强大的品牌效应，打破了以前日本品牌变频器在中国市场上的垄断地位，据有关专业市场调研机构的统计，西门子的高低压变频器在中国市场上已位居第一。

西门子变频器在中国市场的使用最早是在钢铁行业，然而在当时电机调速还是以直流调速为主，变频器的应用还是一个新兴的市场，但随着电子元器件的不断发展以及控制理论的不断成熟，变频调速已逐步取代了直流调速，成为驱动产品的主流，西门子变频器因其强大的品牌效应在这巨大的中国市场中取得了超规模的发展，西门子在中国变频器市场的成功发展应该说是西门子品牌与技术的完美结合。

在中国市场上我们能碰到的早期的西门子变频器主要有电流源的SIMOVERT A,以及电压源的SIMOVERT P，这些变频器也主要由于设备的引进而一起进入了中国的市场，目前仍有少量的使用，而其后在中国市场大量销售的主要有MICRO MASTER和MIDI MASTER,以及西门子变频器最为成功的一个系列SIMOVERT MASTERDRIVE,也就是我们常说的6SE70系列。

它不仅提供了通用场合使用的AC 变频器，也提供了在造纸，化纤等特殊行业要求使用的多电机传动的直流母线方案。

当然西门子也推出了在我个人看来技术上比较失败然而在市场上却相当成功的ECO变频器，在技术上的失败主要是由于它有太高的故障率，市场上的成功主要是因为它超越了富士变频器成为中国市场的第一品牌。

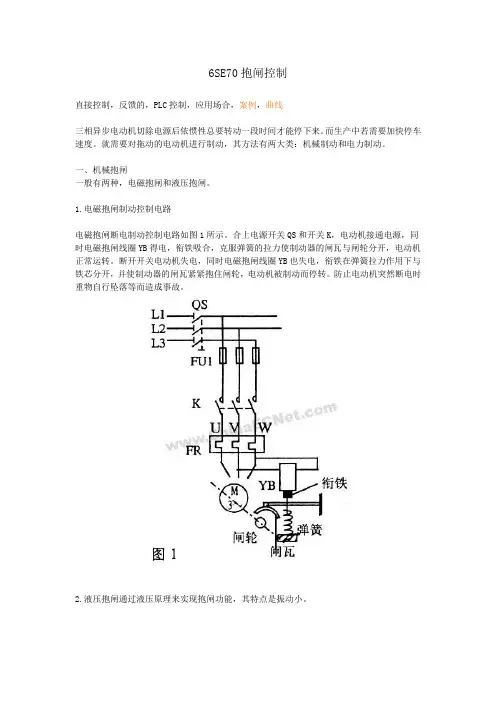

6SE70抱闸控制直接控制，反馈的，PLC控制，应用场合，案例，曲线三相异步电动机切除电源后依惯性总要转动一段时间才能停下来。

而生产中若需要加快停车速度。

就需要对拖动的电动机进行制动，其方法有两大类：机械制动和电力制动。

一、机械抱闸一般有两种，电磁抱闸和液压抱闸。

1.电磁抱闸制动控制电路电磁抱闸断电制动控制电路如图1所示。

合上电源开关QS和开关K，电动机接通电源，同时电磁抱闸线圈YB得电，衔铁吸合，克服弹簧的拉力使制动器的闸瓦与闸轮分开，电动机正常运转。

断开开关电动机失电，同时电磁抱闸线圈YB也失电，衔铁在弹簧拉力作用下与铁芯分开，并使制动器的闸瓦紧紧抱住闸轮，电动机被制动而停转。

防止电动机突然断电时重物自行坠落等而造成事故。

2.液压抱闸通过液压原理来实现抱闸功能，其特点是振动小。

二、 6SE70的抱闸控制功能介绍1.带检测的反馈的控制/不检测反馈的控制如上图所示，可以选择抱闸系统是否有检测反馈信号。

当我们选择了checkback模式（P605=2）,在变频器发出信号后，抱闸没有动作或动作了没有反馈信号（信号接入P613）回来，变频器将发出A036或A037的报警信号。

2.延时a.设置开闸延时：在变频发出开闸命令后，在P606时间延时后，变频器释放速度，电机才开始有转速（P564=B277）。

b.设置关闸延时：停车时，在变频器发出合闸命令后，在P607时间延时后，逆变器脉冲封锁（P561=B278）。

c.设置关闸命令延时：停车速度检测抱闸时，到合闸速度阀值后，在P617时间延时后发出合闸指令。

3.开闸电流门阀值设置可设置电流检测信号，当检测到总的电流或转矩电流达到P611设定的阀值后，发出打开抱闸命令4.合闸速度检测门阀设置可设置合闸速度检测信号，当停车时，检测到实际速度值低于P616的设定值后，发出闭合抱闸指令5.开闸控制信号如图所示，当变频器处于启动运行时（P608=104）,检测实际电流值与P611设定做比较，电流值大于P611设定值后，开始发出开闸指令。

西门子变频器操作说明一、引言西门子变频器是一种常见的工业控制设备，广泛应用于电动机的速度调节领域。

本操作说明旨在向用户提供关于如何正确操作和使用西门子变频器的指导，以确保设备的正常运行和性能的最大化。

二、安全注意事项在操作西门子变频器之前，请务必注意以下安全事项：1. 确保设备通电前已经进行正确的接地，以降低电气冲击的风险。

2. 切勿使用损坏或不完整的电缆连接设备。

3. 在接通电源之前，确保所有的电线和连接器没有故障，并且连接牢固可靠。

4. 在操作过程中，请保持设备周围的环境清洁、干燥，避免灰尘或水分进入设备内部。

5. 不要将实验室仪器或其他敏感设备放置在靠近变频器的区域。

由于变频器可能产生电磁干扰，会对其他设备的正常工作造成影响。

三、操作步骤以下是操作西门子变频器的基本步骤：1. 将变频器正确连接到电源，并确保电源已经开启。

2. 检查变频器的运行指示灯，确保其正常工作。

3. 使用变频器的面板上的按键或旋钮，可以进行速度调节、启动和停止等操作。

a) 速度调节：根据实际需求，通过变频器提供的调速功能，可以轻松实现对电动机的速度调节。

可通过按键或旋钮直接调节或输入目标速度值。

b) 启动和停止：通过按下相应的启动或停止按钮，可以实现电动机的启动和停止。

确保在启动或停止电动机之前，机械设备处于安全状态。

4. 根据实际需要，可以根据具体情况对变频器的参数进行配置。

通过变频器的设置菜单，用户可以调整不同的参数，以适应不同的应用场景。

5. 在操作和调整变频器参数之前，请确保已经详细阅读相关操作手册和技术规格，并严格按照说明进行操作。

四、故障排除如果在使用过程中遇到任何故障或异常情况，请按以下步骤进行排除：1. 检查设备的运行指示灯，观察是否有异常闪烁或显示。

2. 检查电源连接是否正常，确保电源线路没有损坏或松动。

3. 检查变频器的散热器是否存在过热现象，确保设备正常散热。

4. 检查变频器的电路板是否有明显的损坏或烧毁痕迹。
