警告： 严禁打开封盖！除柱上安装螺栓和螺母外，请勿松卸、紧固所有螺栓和螺母！ FZW28-12型户外真空负荷开关说明书红光电气集团有限公司目 录一、概述....................................01 二、技术参数..............................01 三、附件....................................01 四、可选项.................................01 五、结构....................................01 六、操作功能..............................03 七、装卸、运输和接线及注意事项...03 八、维护与检查 (06)配电自动化开关设备柱上安装操作说明一、概述………………………………10 二、工作计划…………………………10 三、安装在柱上之前的操作和检查…11 四、柱上安装工作……………………13 一、概 述FZW28-12型户外真空负荷开关适用于柱上安装的场合，具有手动和自动操作功能。
本开关采用真空灭弧和SF6气体作对地及相间绝缘介质。
本产品符合GB3804 《高压交流负荷开关》及GB11022《高压开关设备和控制设备标准的共用技术要求》。
本说明书描述柱上真空负荷开关的结构、功能和组装方法。
二、技术参数 技术参数如表1所示。
三、附件开关有诸如螺栓、螺母和挂板等附件，它们均附着在开关的起吊架上。
四、可选项开关有下列部件可供选择使用。
带有联接外部设备（供电设备、信号检测设备）等的控制电缆插座。
五、结构5.1 开关的外形图如图1所示。
开关由外壳、起吊架和主电路联接部分构成。
外壳由箱盖1、箱体2和机构罩3组成，并有可靠的密封结构。
开关密封处有一个由防雨垫圈和“○”形密封圈组成的膜封结构，以便长期使用时保证没有水份，包括雨水进入开关内部。

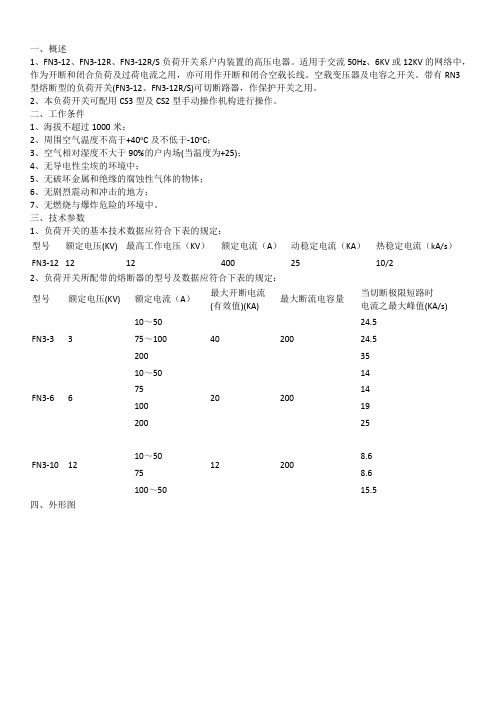

一、概述1、FN3-12、FN3-12R 、FN3-12R/S 负荷开关系户内装置的高压电器。
适用于交流50Hz 、6KV 或12KV 的网络中，作为开断和闭合负荷及过荷电流之用，亦可用作开断和闭合空载长线。
空载变压器及电容之开关。
带有RN3型熔断型的负荷开关(FN3-12、FN3-12R/S)可切断路器，作保护开关之用。
2、本负荷开关可配用CS3型及CS2型手动操作机构进行操作。
二、工作条件1、海拔不超过1000米；2、周围空气温度不高于+40o C 及不低于-10o C ；3、空气相对湿度不大于90%的户内场(当温度为+25)；4、无导电性尘埃的环境中；5、无破坏金属和绝缘的腐蚀性气体的物体；6、无剧烈震动和冲击的地方；7、无燃烧与爆炸危险的环境中。
三、技术参数1、负荷开关的基本技术数据应符合下表的规定： 型号额定电压(KV) 最高工作电压（KV ）额定电流（A ） 动稳定电流（KA ） 热稳定电流（kA/s ） FN3-12 12124002510/22、负荷开关所配带的熔断器的型号及数据应符合下表的规定： 型号额定电压(KV)额定电流（A ） 最大开断电流 (有效值)(KA)最大断流电容量当切断极限短路时 电流之最大峰值(KA/s) FN3-3310～5040 200 24.575～100 24.5 200 35 FN3-6610～5020 2001475 14 100 19 200 25 FN3-10 1212 20010～50 8.6 75 8.6 100～5015.5四、外形图1、拐臂2、框架3、上绝缘子4、主静触头5、弧动触头6、闸刀7、绝缘拉杆8、下触座9、下绝缘子10、熔断器FN3-12、FN3-12R 型负荷开关1、插座2、框架3、熔断器4、负荷开关本体FN3-12R/S 型负荷开关五、安装图1、FN3-12负荷开关与CS3操动机构传动装置连接安装图(机构安装在开关之后)六、安装图FN3-12负荷开关与CS3-Ⅰ操动机构传动装置连接安装图(机构安装在开关之前)1、辅助开关2、连杆3、M6双头螺杆（客户自备）4、CS3-T型操动机构5、3/4焊接钢管（客户自备）6、弯型拐臂7、FN3-12型户内负荷开关。
2.2 技术参数和性能负荷开关与组合电器的技术参数和性能见表1。
表1序号123456789101112131415161718项 目额定电压额定频率额定电流雷电冲击耐受电压1min 工频耐受电压额定热稳定电流额定动稳定动流额定关合电流（峰值）额定短路开断电流额定转移电流最大开断电流（参考值）开断空载变压器容量额定电缆充电电流额定有功负载电流开断次数撞击器触发负荷开关分闸时间接地开关热稳定电流接地开关动稳定电流（峰值）电动机操作电源电压单位kV Hz A kV kV kA kA kA kA kA kA kVA A 次s kA kA VFN12—12D/630FNR12—12D/125125063012520（2s ）505031.51.51.8125010>100>0.06交流22020（2s ）5050对地及相间75、隔离断口85对地及相间42、隔离断口4820（4s ）2.3 机械特征参数负荷开关与组合电器机械特征参数见表2。
表2序号123456789项 目动触头总行程动触头超行程辅助触头开距三相分、合闸同期性刚分速度刚合速度接地开关断口距离主回路电阻最大操作力距单位mm mm mm mS m/S m/S mm μΩN ·mFN12—12D/630FNR12—12D/12558±2>155<3>2.8>3.8145±5<120<300<160<1802.8+0.4218+8-2注：1、测量辅助触头开距，可测量静弧触头对导电筒喷口端面距离后加24mm ；2、测量组合电器的主回路电阻时，熔断器用阻抗可忽略不计的导电棒代替。
2.4 熔断器组合电器配用变压器保护用高压限流式熔断器，其技术性能应符合GB/T15166.2国家标准。
在规定的使用条件下能可靠地分断最小开断电流（2.5~3倍熔体额定电流）至额定开断电流（31.5kA ）的任何故障电流。
概述GW5-40.5户外隔离开关为交流50Hz的户外高压电器设备，额定电压等级有40.5kV，供高压线路在无负载情况下进行开合，以及对被检修高压母线、断路器等电气设备带电的高压线路进行电气隔离之用，也可用于开、合小的电容或电感电流。
本系列户外隔离开关满足GB1985《交流高压隔离开关和接地开关》、IEC60129《交流隔离开关与接地开关》以及GB/T11022《高压开关设备和控制设备标准的共用技术要求》等标准的相关规定。
型号及其含义G W 5 - (40.5) D额定电流A（630，1000，1250，1600）结构类型(W防污型，G高原型，普通型不标）接地开关耐受电流能力(ⅠⅡ)单接地 (ⅠD 为单接地，ⅡD 为双接地 )额定电压kV 设计序号使用场所(户外)隔离开关（加H绝缘子为硅橡胶材料）主要技术参数GW5-40.5户外高压交流隔离开关高压电器121图1 GW5-40.5隔离开关安装示意图结构特征● 每台隔离开关单极由两个支柱绝缘子，分别固定在一个底座上，交角为50°构成V型结构，主要由以下几部份组成：底座部份、支柱绝缘子、接线座部份、触头部份、接地刀、接地静触头、接线端子等。
● 本隔离开关分不接地、单接地和双接地三种，主轴与接地刀之间具有机械联锁，并带辅助开关。
开关的操作方式有手动和电动两种。
本隔离开关具有如下几方面特点：1、转动灵活，开合自如。
由于采用滚动轴承传动，所以在转动过程中较为灵活，操作比较省力。
2、通过伞齿轮机构来传动，从而保证两柱的分合闸动作一致。
3、分合闸有限位装置，保证触头接触在最佳位置。
同时，操作完毕手柄被锁环扣住，以免发生有无意识的外力作用下自由分合，从而保证了分合位置的可靠性。
4、触头开距大，有足够裕量的绝缘隔离断口，从而保证了其安全性。
5、接地与不接地共有三种方式，主轴与接地之间有可靠的机械联锁，从而保证安全，用户可根据需要选定接地方式。
6、根据用户的方便，操动机构可以安装在任一极的下方，操动效果一样。
FN7-10DR气压式负荷隔离开关FN7-12DR气压式负荷开关，FN7-12DR 型交流高压负荷开关，是一种新型产气式户内高压负荷开关，适用于交流50HZ，额定电压12KV的三相交流电力系统中，作为开断负荷电流及关合短路电流之用。
额定电流：400A、630A。
FN7-12DR 型交流高压负荷开关（以下简称负荷开关）是一种新型产气式户内高压负荷开关，适用于交流50HZ，额定电压12KV的三相交流电力系统中，作为开断负荷电流及关合短路电流之用。
FN7-12C型系列高压负荷及熔断器组合电器是在FN7-12系列高压负荷开关的基础上，增加侧面操作机构、使得安装更加简捷方便，能够满足广大用户的不同要求。
说明：DS接地开关在进线端，DX接地开关在出线端，L联锁装置，R熔断器，RA撞击式熔断器（脱扣器），F电动分闸装置。
使用环境条件1、周围空气温度：上限+40 ℃，下限一般地区10℃，高寒区-25℃。
2、海拔高度为1000m及以下。
3、相对湿度：月平均值不大于90%，日平均值不大于95%。
4、周围空气应不受腐蚀性或可燃气体及水蒸气体等明显污染。
5、无经常性剧烈运动。
型号说明FN7-12DSL 表示接地开关在进线端，带联锁装置；时为分闸位置。
5 负荷开关操作机构及母线安装好以后，应进行不少于5次的分合闸操作，其运动部分应灵活，导电接触应良好，动静触刀无因母线安装而产生错位现象。
使用与维护1 拆箱后按照装箱单检查产品及随机的技术文件是否齐全，检查产品在运输，保管过程中有无损伤。
2 清除产品上的尘土，并将绝缘子及接地部件擦拭干净。
3 导电部分及机械磨擦部位，涂以中性凡士林。
4 安装完毕后检查连线是否正确、良好、接地是否可靠。
5 在运行中应定期进行检查与维护，每年进行一次；在分断20次额定负载后，应进行全面检修。
6 检修应在不带电的情况下进行，并应检查绝缘子，触头接触等情况。
7 运行人员必须熟悉本负荷开关的性能、结构及安装等所有部分。
描述：一、产品概述CHZ7-40.5户外高压真空自动重合器（以下简称重合器）是由真空断路器和重合器控制器配置而成的新型重合器。
微机保护功能具有速断、延时速断、过流三段式保护功能，灵活整定，定时限的快慢特性，用户可设置保护定值和延时。
备用保护值自动切换功能。
冷负荷自动延时功能，重合闸功能最多可设定3次重合闸，自由选择重合次数和不同重合闸间隔。
产品集测量、控制、监测、通讯、远动等多种功能于一体，具有高度集成、灵活配置、友好人机界面的特点，适用于简单或复杂配电系统，无需后台即可实现配电网自动化的基本功能，也可作为有后台系统的配电网自动化终端设备，满足电力系统高稳定性和可靠性的要求，是实现电力系统自动化的基础硬件装置。
可适用于35kV变电站的新建与改造，城农网35kV线路的新建与改造，油田、矿山35kV配电线路，工矿企业35kV开闭和自动化铁路35kV干线等。
二、使用的环境及条件2.1环境温度上限+40℃，下限-30℃(一般地区)，-40℃(高寒地区)；2.2海拔：不超过1000m;2.3风压：不超过700Pa(相当于风速34/m/s)；2.4空气污秽程度：Ⅲ极。
三、重要的技术参数四、智能重合控制器4.1概述ZCW-12系列智能重合控制器是采用现代微电子技术和通讯技术等多种高新技术设计的新型高压交流自动重合器控制装置。
它集保护、测量、控制、监测、通讯、远动等功能于一体，具有集成度高、配置灵活、界面友好等特点。
广泛应用于城网和农网中，它对6-35kV高压架空线路上的柱上开关、分段开关、联络开关等一次设备进行控制操作，实现配电网故障定位、故障隔离和自动快速恢复非故障区域供电。
ZCW-12系列智能重合控制器适用于各类配电系统，无需后台即可实现配电网自动化的基本功能，也可作为后台系统的配网自动化终端设备，满足电力系统高稳定性和可靠性的要求，是实现电力系统自动化的基础硬件装置。
4.2使用环境条件4.2.1工作环境温度范围为-30℃~+70℃(宽温型-40℃~+85℃)。
F Z W 32- 12 / 630-20
额定短时耐受电流kA 额定电流(A)额定电压(kV)设计序号户外真空式
负荷开关
概述
FZW32-12/T630-20户外高压交流真空隔离负荷开关是我公司引进技术开发的新一代高压电器产品，各项技术性能指标符合GB/T 3804和IEC标准，适用于户外12kV、三相交流50Hz的供电网络中。
主要技术参数
型号及其含义
FZW32-12
户外高压交流真空隔离负荷开关
106
安装方式及支件示意图
1、单杆侧装
1-接线端子 2-抱箍3-安装架(长支架、短支架)4-负荷开关 5-电线杆 6-电源出线 7-电源进线
外形及安装尺寸
FZW32-12
户外高压交流真空隔离负荷开关
高压电器
107
2、水平安装
1-开关支架部件 2-连接导线
3-负荷开关 4-操纵杆
5-PT(电动操作机构电源) 6-瓷拉棒绝缘子
7-叉形锁铐 8-耐张线夹
1-连接导线
2-负荷开关
3-连接导线
4-瓷拉捧绝缘子
5-叉形锁铐
6-耐张线夹
7-开关支架
8-操纵杆
订货须知
订货时须注明：
1、产品型号、名称、规格、数量；
2、备件的名称、规格及数量等；
3、操作方式是手动还是电动请在订货时注明；
4、安装方式。
FZW32-12
户外高压交流真空隔离负荷开关
108。
1.概述
1.1主要功能及适用范围
FZW1-12/630型户外永磁高压负荷开关为额定电压12KV，三相交流50HZ的户外配电设备，由开关本体和开关控制器组成。
配置本厂生产的保护器后，本开关具有定时限过流保护功能，瞬时速断保护功能，合闸涌流闭锁功能，短路故障保护功能。
本负荷开关符合GB 3804-90标准。
1.2使用环境条件
a、环境温度：周围空气温度上限值不超过+40℃，且在24h的平均值不超过+35℃，
周围空气温度下限值不低于-15℃.
b、海拔高度：安装地点的海拔高度不超过1000m。
c、相对湿度：日平均不大于95%，月平均不大于90%。
d、无火灾、爆炸、严重污秽，化学腐蚀和剧烈振动场所。
1.3型号的组成及代表意义
2.结构特点和动作原理
2.1结构特点
a.负荷开关由操作机构、导电回路、不锈钢箱体、单侧隔离开关组成，导电回
路由静导电杆、真空灭弧室、出线柱连接而成，三相隔离开关（由另一轴驱动）与开关本体串联，负荷开关和隔离开关之间有可靠的防误机械联锁装置，负荷开关处在合闸位置时，隔离开关不能进行分、合闸操作；负荷开关处在
分闸位置时，隔离开关才能进行分、合闸操作。
b. 三相支柱采用户外环氧树脂固体绝缘+硅橡胶绝缘，具有耐高低温、耐老化等
优点。
c. 采用单稳态永磁机构，分合闸能耗低，传动输出采用三相同轴方式，三相同步
性好，分合闸传动环节少。
d. 开关设有分合闸指示，已加装手动分闸装置。
e. 二次回路端子采用防雨防水插拔结构，安全可靠。
f. 在A、C两项加装200/5或大于200/5电流互感器。
2.2动作原理
负荷开关采用高压电路和低压电路上下布置的结构，真空灭弧室的静端与静导电柱连接，真空灭弧室的动导电杆与下出线柱间用软联接连接，构成主回路。
绝缘拉杆把动导电杆与驱动机构连接起来，转轴带动真空灭弧室触头执行分合动作。
永磁机构之间置有钕铁硼材料，线圈通电后完成合闸，并由永磁铁实现保持，释放时由线圈产生与永磁体相反的磁场抵消后，由反力弹簧协助分闸。
隔离刀由隔离刀转轴驱动隔离刀的分合，隔离刀与负荷开关之间装有机械联锁装置，保证隔离刀先于负荷开关闭合，而后于负荷开关分开，负荷开关在合闸状态，隔离刀不能动作，隔离刀转轴由另一操作手柄操动。
3.技术参数
3.1负荷开关本体主要技术参数（见表一）
3.2 隔离开关主要技术参数（见表二）
3.3开关配置保护器参数：
保护器采用单片机作为控制核心，确保了保护延时准确性，采用实时采样，定时限过流保护，能够可靠地防瞬时故障误动，具备短路闭锁、跟随跳闸功能。
a．合闸涌流闭锁，躲避涌流冲击，延时范围为40ms～3000ms,步长为10ms可调。
b．定时限过电流保护，用于过载故障保护，过流保护门限值为0.5A～6A，步长
0.1A可调。
延时范围为40ms～3000ms,步长为10ms可调。
c．瞬时速断保护，其整定值按定时限过流保护整定值乘以一定的倍率，倍率范围为1倍～2倍，步长0.1倍可调，无延时。
d．短路故障保护，CT二次侧电流大于25A时，闭锁过流保护，等上级开关跳闸后立即跟随跳闸。
例如：当选用200/5的CT时，适用于一次侧电流为20A～200A,当CT二次侧电流为25A时,一次侧电流为1000A；当选用400/5的CT时，适用于一次侧电流为40A～400A,当CT二次侧电流为25A时,一次侧电流为2000A。
e．保护CT二次侧电流为5A，开关智能保护器出厂参数设置可根据用户实际情况设置参数。
f. 当用户选用200/5的电流互感器时，适用于一次侧电流为20A～200A,例如：
额定容量为315KVA的变压器，一次侧额定电流约为18.2A，过流保护门限值可设置为0.5A，其值为额定电流的1.1倍；当用户选用400/5的电流互感器时，适用于一次侧电流为40A～400A, 例如：额定容量为630KVA的变压器，
一次侧额定电流约为36.4A，过流保护门限值可设置为0.5A，其值为额定电流的1.1倍。
4.安装、使用与维护
4.1 操作人员应初步了解产品的性能及安装调整、维护知识，对运行中问题应予
以记录，必要时通知制造厂家。
4.2 产品在安装前要进行外观检查，检查一下箱体是否有变形，分合闸指示是否
准确，安装时应认真检查隔离开关与负荷开关本体之间的机械联锁装置动作的准确性。
5.运输、验收及贮存
5.1开关在运输中不得倒置、倾斜、强烈振动及碰撞。
5.2用户收到负荷开关进行如下验收工作：
a、检查包装是否完好，有无破坏现象。
b、检查开关备件及随机文件与装箱单上物件是否相符，随机文件包括①使用
说明书、②合格证、③装箱单。
c、检查负荷开关铭牌上的技术参数、产品合格证是否符合订货要求。
5.3开关在运输保管过程中，均不得受雨水侵蚀，产品应贮存在没有雨雪侵入，空
气流通且相对湿度不大于85%，温度不高于＋40℃不低于－25℃的仓库中。
备注：相间中心距、外形尺寸、安装尺寸一一对应。
