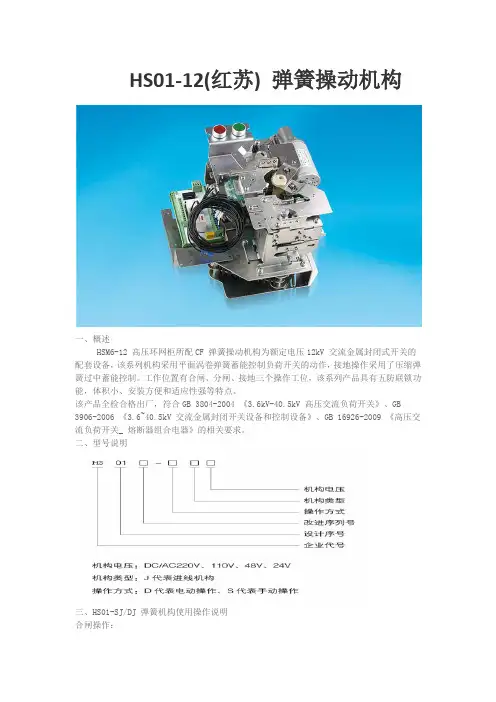

HS01-12(红苏) 弹簧操动机构一、概述HSM6-12 高压环网柜所配CF 弹簧操动机构为额定电压12kV 交流金属封闭式开关的配套设备，该系列机构采用平面涡卷弹簧蓄能控制负荷开关的动作，接地操作采用了压缩弹簧过中蓄能控制。

工作位置有合闸、分闸、接地三个操作工位，该系列产品具有五防联锁功能，体积小、安装方便和适应性强等特点。

该产品全检合格出厂，符合GB 3804-2004 《3.6kV-40.5kV 高压交流负荷开关》、GB 3906-2006 《3.6~40.5kV 交流金属封闭开关设备和控制设备》、GB 16926-2009 《高压交流负荷开关_ 熔断器组合电器》的相关要求。

二、型号说明三、HS01-SJ/DJ 弹簧机构使用操作说明合闸操作：确认检查产品有无运输变形，将机构安装固定在负荷开关上，使用专用的操作手柄插入到机构上部，顺时针旋转约90 度，负荷开关在机构弹簧力的作用下主回路合闸。

或电动操作按合闸按钮电机带动机构完成开关合闸操作，此时无法进行接地操作。

分闸操作：操作手柄插入到机构上部，逆时针旋转约90 度，负荷开关在机构弹簧力的作用下主回路分闸。

或电动操作时按分闸按钮电机带动机构完成分闸操作，此时可进行合闸操作或接地操作。

接地合闸和接地分闸操作：操作手柄插入到机构下部，顺时针旋转约90 度，负荷开关在机构弹簧力的作用下接地回路合闸，此时无法进行主回路合闸操作。

操作手柄逆时针转动约90 度，负荷开关在机构弹簧力作用下接地回路分闸，此时可进行合闸操作或接地操作。

四、HS01-12(C 柜) 弹簧操动机构五、HS01-12(C 柜) 弹簧操动机构外形及安装尺寸六、HS01-12(C 柜) 弹簧操动机构生产车间七、HSM6-12红苏充气柜生产车间。

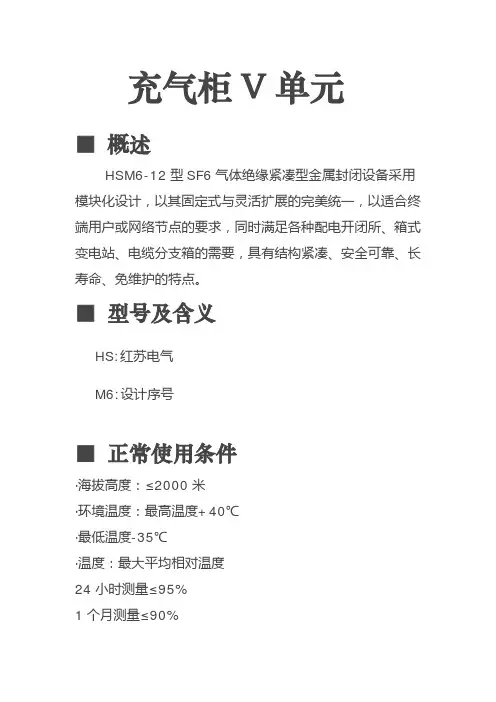

充气柜V单元
■概述
HSM6-12型SF6气体绝缘紧凑型金属封闭设备采用模块化设计，以其固定式与灵活扩展的完美统一，以适合终端用户或网络节点的要求，同时满足各种配电开闭所、箱式变电站、电缆分支箱的需要，具有结构紧凑、安全可靠、长寿命、免维护的特点。

■型号及含义
HS:红苏电气
M6:设计序号
■正常使用条件
·海拔高度：≤2000米
·环境温度：最高温度+40℃
·最低温度-35℃
·温度：最大平均相对温度
24小时测量≤95%
1个月测量≤90%
·抗震能力
地震烈度不超过8度
·SF6气体压力20℃下为0.4bars(相对压力) ·年泄漏率≤0.25‰年
·浸水试验水下施加0.3bars的压力/24小时
·燃弧试验有灭弧器20KA/1s 无灭弧器16KA/1s
■性能特点
防护等级：
·SF6气室IP67
·熔断器筒IP67
·开关柜外壳IP3X
母线：
·开头柜内母线400mm2 CU
·开关柜接地母线160mm2 Cu—螺栓直径：Ｍ10 ·气室不锈钢壳厚度2.5mm
■V单元断路器
■HSM6-12/V单元充气柜。

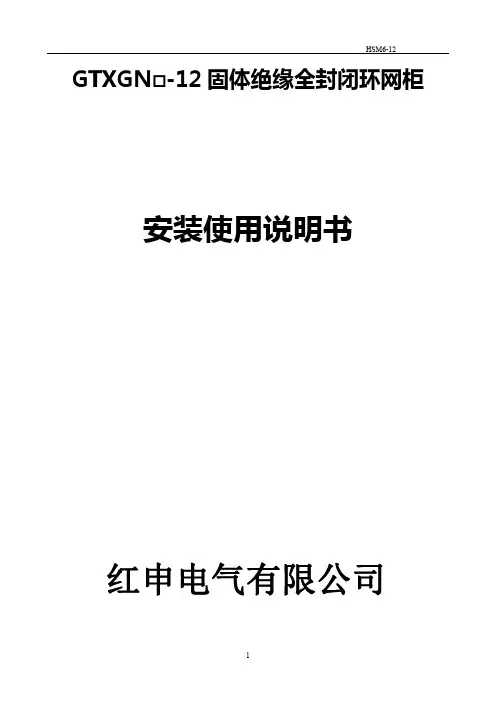

GTXGN□-12固体绝缘全封闭环网柜安装使用说明书红申电气有限公司目录1概述2型号的组成及含义3使用环境条件4主要技术参数5结构及特点5.1户内型环网柜结构示意图5.2户外型环网柜结构示意图5.3结构特点5.4固体绝缘全封闭环网柜的特点5.5操作机构与操作6安装示意图6.1单元柜安装示意图6.2一体柜安装示意图6.3安装注意事项7运输和储存8使用与维护9随机文件和附件10订货须知1概述固体绝缘全封闭环网单元（简称环网单元）是一种全密封的供电单元，所有带电部件及开关全密封在一个环氧树脂壳体内，壳体内无任何气体。

整个开关装置不受外部环境影响，确保运行可靠性和人身安全性，并且实现了免维护。

环网单元分户内和户外型。

户外型是将户内型环网单元再密闭在一个金属外壳内构成的多路环网供电单元。

环网单元适用于12kV、50Hz的三相交流配电系统，用于环网供电或终端供电。

环网单元可安装在工矿企业、住宅小区、学校、公园等的配电系统，也可装入紧凑式型箱式变电站中，用于配电变压器的控制和保护。

所以户内、户外型环网单元均可实现配电自动化。

2型号的组成与含义GTXGN□-12/T(D)630-20额定短时耐受电流（kA）额定电流（A）弹簧操作机构（永磁机构）额定电压（kV）户内（“W”为户外）固定式箱式固体HS——H：红；S:申3使用环境条件a.适用于户内或户外。

b.周围空气温度：户内-10℃～+25℃，户外-45℃～+70℃。

c.空气相对湿度：日平均值不大于95%,月平均值不大于90%。

d.海拔高度不大于4000m。

e.周围空气应没有受到尘埃、水蒸气、盐雾、腐蚀性气体或可燃性气体的明显污染；户外型可以用于较恶劣的环境条件下。

f.安装地点无剧烈震动，地震度不超过8度。

当上述使用环境条件不能满足使用要求时，由用户与制造厂协商4主要技术参数5.固体环网柜结构及特点：参数名称单位参数值C 单元F 单元V 单元D 单元负荷开关单元组合电器单元真空断路器单元电缆连接单元额定电压kV 12额定频率Hz 50额定电流A 630125630/1250630额定闭环开断电流A 630额定短时耐受电流kA 20(4S)20/25(4S)20(4S)额定蜂值耐受电流kA 5050/63额定短路关合电流kA 50501min 工频耐压kV 42（相间、对地）/48（断口间）雷电冲击耐压kV 75，85断口间）电缆充电开断电流A 105%额定有功负载开断电流A31.5防护等级环网单元外壳IP4X 。

H D、H S系列开启式刀开关符合标准：GB/T 14048.3产品安装使用前，请仔细阅读使用说明书，并妥善保管，以备查阅。

警告1、不带灭弧室开关不能带负载操作,带有灭弧室的开关可分断相应的额定电流；若使用不带灭弧室的开关分断额定电流,因为没有灭弧装置， 开关在分断过程中所产生的拉弧现象无法避免,很可能会出现灼伤人、引起火灾、短路等危险。

对有灭弧室的刀开关在分断相应的额定电流时,严禁湿手操作开关,否则可能发生电 击事故。

2、不得将触头歪斜的产品投入使用 ；由于触头位置不正，触刀的接触面达 不到规定要求，若强行投入使用，产品触头温度会急剧升高而引起火灾等 危险。

注意1、刀开关安装场所应无爆炸危险、无腐蚀性气体,并应注意防潮、防尘、防 震动。

2、绝缘测试本刀开关出厂前已按标准规定进行绝缘测试,安装前如进行复测,必须按如下步骤：a) 在-5℃ ~ +40℃进行测量绝缘电阻;b) 用1000V兆欧表；c) 工频耐压施加部位;主触头处于闭合位置时：1）各极电器连接在一起与开关底板接地之间；2）每一极与相邻的极之间。

主触头处于断开位置时：1）连在一起的各极所有带电部分与开关底板接地之间；2）进线端各极连接在一起与出线端各级相连之间。

3）试验过程中不应发生绝缘击穿或闪络现象（泄漏电流不大于100mA）。

4）绝缘电阻应不小于10兆欧。

1 适用范围 HD开启式刀开关、HS刀形转换开关（以下简称刀开关）,其额定工作频率为50Hz，额定工作电压交流400V，额定电流至3000A，在工业企业的配电设备中，用来接通及分断额定电流的交流电路或作隔离开关用(若接通和分断直流电路，用户与制造厂协商)。

其中：1.1 HD(HS)11中央手柄式的开关主要用于动力站， 不能用来断开带电的电路， 作为电气隔离之用。

1.2 HD(HS)12侧方正面杠杆操作机构式开关主要用于正面操作、前面维修的开关柜中，操作机构可以在柜的两侧安装。

1.3 HD(HS)13中央正面杠杆操作机构式开关主要用于正面操作、后面维修的开关柜中，操作机构装在正前方。

HSM6-12型气体柜出厂检验报告
产品型号： HXGN-12
出厂编号：
出厂日期：年月日
红苏电气科技有限责任公司
一、产品相关数据
产品名称： 10KV电缆分支箱额定电压(kV)：10
规格型号：HSM6-12/CVF 二、检验项目及结果额定电流(A)：630A
外壳防护等级：IP33 额定绝缘水平：75/35
三、检验依据
1、GB3906-91 《3～35kV交流金属封闭开关设备》
2、GB/T16934-97 《电能计量柜》
3、GB3309-89 《交流开关设备常温下的机械试验》
4、GB4208-93 《外壳防护等级分类》
5、GB311.1-97 《高压输变电设备的绝缘配合》
四、检验结论：
本产品经检验合格，准予出厂。

附录一主要元器件表
注：上表中的“√”表示该产品有生产许可证或经过了型式试验。

附录二检测项目
2 机械特性试验
检验员：检验科：
附录三红苏电气生产实况。

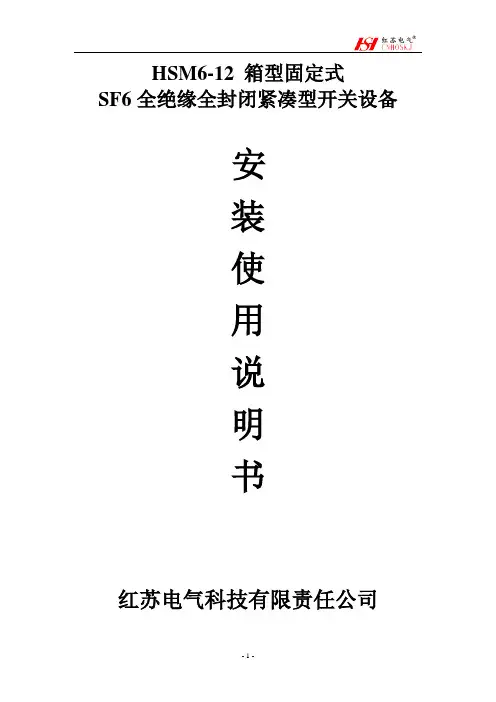

使用说明书一、概述HSM6-12型固定式交流金属封闭环网开关设备(简称环网柜)适用于额定电压12kV，额定频率为50HZ 的交流配电系统，采用压气灭弧方式的负荷开关及负荷开关-熔断器组合电器为主要元件，可构成环网供电单元终端供电，还可以按变配电站主接线要求进行任意配合。

该产品经型式试验验证，性能符合IEC62271-200《高压开关设备和控制设备.第200 部分:额定电压为1kV 以上和52kV 以下(包括52kV)的金属封闭式交流开关设备和控制设备》和GB3906《3.6kV～40.5kV 交流金属封闭开关设备及控制设备》及GB3804《3.6 kV～40.5kV高压交流负荷开关》等标准的要求，并满足二部可靠防误操作功能的要求，防护等级达到IP2X。

本产品具有体积小、重量轻、操作简便、使用安全、维护方便等特点，是城市电网建设需要的理想高压电器产品。

二、使用条件1. 海拔高度:不超过1000 m。

2. 最高环境温度 + 40 ℃3. 最低环境温度 -25 ℃4. 没有火灾，爆炸危险，严重污秽及剧烈震动的场所。

5. 安装与垂直面倾斜不超过5度。

6. 户内相对湿度：日平均值≤95%，月平均值≤90%结构特征及操作要求3.1本柜的柜体结构用钢板弯制成零（部）件，再以螺栓连接而成，其防护等级符合IP2X 的规定。

柜体上部为母线室，仪表室位于母线室前部，用钢板分隔。

柜体中部为电缆室，主母线室与电缆室之间设有隔板，对于电缆进出线柜，其柜底有可拆装的活动盖板，对于架空进出线柜，根据用户要求，其柜顶可加母线通道或遮栏架。

3.2 机械联锁达到的要求、动作原理和操作规程3.2.1 为了防止误操作，达到安全标准，本产品采用了相应的机械联锁和电气联锁，具备完善的“五防”联锁功能。

3.2.2 机械联锁所涉及到的部件及其在设备上的安装位置环网柜的机械联锁主要集成在负荷开关（组合电器、真空断路器）上，通对负荷开关（组合电器、真空断路器）的加深了解，从而亦可知其五防联锁的情况。

一二次融合充气式成套环网箱（刘惠君/红苏电气科技公司）一、充气柜产品结构：外部是全绝缘按全密闭的不锈钢材料焊接。

内部充满了SF6气体。

充气柜是一个全称。

其包含了所有的单元柜在内。

常用的有：C单元：负荷开关模块。

相当于环网柜的进线。

F单元：负荷开关熔断器组合模块。

相当于环网柜的出线V单元：真空开关模块。

相当于断路器单元。

D单元：不带接地刀的电缆连接模块。

相当于提升柜单元。

其他不常用的例如M柜：计量模块。

DE CB 什么的。

需要加装拓展连接头才能使用。

SF6充气柜产品特点：充气式开关柜是一个完全密封的系统，其所有带电部件以及开关封闭在不锈钢的壳体内。

整个开关装置不受外部条件的影响，从而可以确保运行可靠性及人身安全，并且实行了免维护。

通过选择可扩展母线，可以实现任何组合，达到全模块化。

扩展母线安全绝缘和屏蔽，确保了高可靠性和安全性。

HSM6-12型充气式开关柜同时可以提供TV化的自动解决方案，形成了智能化开关的概念。

HSM6-12型充气式开关柜分为非扩展配置和可扩展标准配置。

由于具有全模块化和半模块化的组合性以及自身的可扩展性，因而具有极其特殊的灵活性。

HSM6-12型充气式开关执行GB标准。

在室内条件下（40℃;）和室外条件下（-50℃;）运行的设计寿命超过30年。

二、环网柜使用环境：a、周围空气温度：高40℃，（24h平均值不超过35℃），低-25℃；b、海拔高度：不超过3000m（超过3000m时与生产厂家协调）；c、空气湿度：日相对湿度平均值不大于95%，月相对湿度平均值不大于90%；d、在二次系统中感应的电磁干扰的幅度不超过1.6kv。

充气式环网柜生产环境：公司全套引进先进的技术及施工生产线，拥有进口德国通快大功率全自动激光切割机床、进口松下Panasonic焊接机器人、德国进口螺柱焊机、TAILIFL数控冲压机床、AMADA数控折弯机床、先进液压剪板机、气体维护设备等先进的生产设备；拥有机械特性检测仪器、耐压检验仪及局放测试仪、进口气体检漏仪、综合测试仪等精密检验测试仪器；拥有配套先进的装配生产线；采用企业管理系统ERP对产品生产全过程进行控制。

HSM6-12SF6全绝缘断路器柜为确保南网各局2016-2017年10kV电缆网馈线自动化工程安装、调试工作的顺利开展，我局以省物资招标技术条件书《广东电网公司10kV SF6全绝缘断路器柜自动化成套设备订货技术条件书（2016年版）》为依据，在硬件配置、保护功能、通信规约等方面明确或强调相关技术要求，中标厂家在执行订货技术条件书过程中一并执行。

一、硬件配置等有关要求1、此次申购10kV SF6全绝缘断路器柜自动化成套设备是包括单元式开关柜、断路器、保护测控单元、副柜、综合测控通信单元等部件成套设备，安装位置为户内安装。

部分电房需配置母线PT柜，部分涉及与原运行开关柜拼柜问题。

按照订货技术条件书条款，中标厂家供货设备的相关图纸，应经由建设单位和设计单位确认后，方可进行生产，否则所造成的后果由中标供货厂家承担。

2、一次设备、二次设备应满足招标技术条件书和补充协议要求。

3、开关柜采用SF6气体绝缘，断路器灭弧形式为真空灭弧。

开关柜柜体、气箱板材厚度严格按照技术条件书要求执行。

4、过渡柜柜门应增加外挂锁锁孔。

5、开关机构引出开关常开常闭辅助接点，形成开关位置的双点遥信，上传主站。

不得采用开关位置辅助接点经重动继电器扩展或转换后上送。

6、综合测控通信单元工作电源、保护测控单元工作电源、电动操作机构（分弹簧和永磁两种）及储能电机电源要求DC 48V，均取自外部直流系统，装置本身无需配置后备电源。

7、配置三相CT和独立零序CT，独立采集三相电流和零序电流。

按三相CT变比600/5，零序CT变比20/1进行配置。

三相CT按“保护”、“测量”双绕组进行配置，准确级分别为10P20和0.5。

二次小室柜门上配置3只电流表。

8、开关柜电缆接头至电缆引入处（孔或固定箍）距离为650～800mm，保证所配的电流互感器可分相安装在电缆芯线上。

电缆隔室底板应加装用于固定电缆的支架或夹具。

开关柜电缆孔应配置可调整分离式盖板，方便电缆穿孔和固定。
