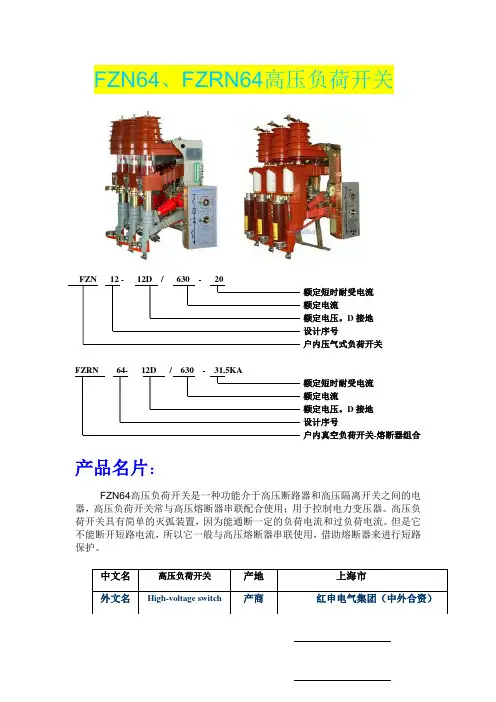

FZN64-12DR负荷开关使用说明书

一、10KV户内高压真空负荷开关《FZN25-12DR／630A-31.5》称说明概述10KV户内高压真空负荷开关《FZN25-12DR／630A-31.5》称可在工作电流范围内进行频繁的操作或多次开断短路电流;机械寿命可高达30,000次，满容量短路电流开断次数可达50次。

《FZN25-12DR／630A-31.5》适于重合闸操作并有极高的操作可靠性与使用寿命。

《FZN25-12DR／630A-31.5》(普通型)采用了立式的绝缘筒防御各种气候的影响;且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。

《FZN25-12DR／630A-31.5》(极柱型)采用了固体绝缘结构—集成固封极柱，实现了免维护。

《FZN25-12DR／630A-31.5》在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用各相主回路电阻uΩ≤50动静触头允许磨损累计厚度mm 3四、《FZN25-12DR／630A-31.5》选型用户可根据被保护对象选用不同型号的《FZN25-12DR／630A-31.5》，对使用场所的不同可选用防污型和高原型。

为满足市场的需求我厂可根据用户的要求设计各种非标产品。

《《FZN25-12DR／630A-31.5》10KV户内高压真空负荷开关》五、《FZN25-12DR／630A-31.5》使用条件：1.适用于户内、外；2.环境温度-40℃~+40℃；3.海拔高度不超过3000m（瓷套式不超过1000m）；4.电源频率不小于48Hz、不超过62 Hz；5.长期施加在《FZN25-12DR／630A-31.5》端子间的工频电压不超过《FZN25-12DR／630A-31.5》的持续运行电压；6.地震烈度8度及以下地区；。

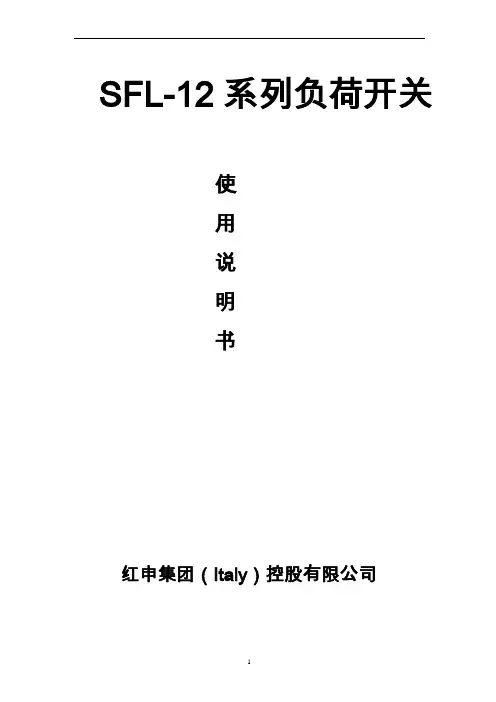

SFL-12系列负荷开关使用说明书红申集团（Italy）控股有限公司一、概述SFL-12型户内高压SF6负荷开关为额定电压12KV的户内开关设备,采用SF6气体为灭弧和绝缘介质，集合闸、隔离和接地三个工位，具有体积小，安装使用方便和对环境适用性强的特点。

SFL-12型户内高压SF6负荷开关适配智能控制单元与保护模块，实现“三遥”与后能控制功能，可作为工矿企业、民用供电及二次变电所电器设备的控制和保护。

负荷开关+熔断器组合电器开断故障电流 20ms内，能有效控制故障蔓延及提供同步实现三相馈电隔离，尤其适用于变压器保护及环网供电。

SFL-12/T630-20型户内高压SF6负荷开关（以下简称负荷开关）和SFL-12DR /T125-31.5型组合电器（以下简称组合电器）符合国家标准GB3804-1990《3.6～40.5KV交流高压负荷开关》和GB16926-1997《交流高压负荷开关—熔断器组合电器》。

二、使用环境条件■周围空气温度上限+40℃下限-40℃■环境湿度日平均相对湿度不大于95%月平均相对湿度不大于90%■海拔本公司的设备安装场所具有5000m以下海拔运行经验。

■地震地震烈度不超过8度周围空气应不受腐蚀性可燃性气体、水蒸气等明显污染，应无经常性剧烈震动。

三、主要规格及技术参数* 当形式试验型号，如需要选用其他型号产品，须经相关试验。

* 当开关内的气体压力为零表压时，负荷开关仍可以进行负荷电流的合分闸操作。

四、安装说明SFL-12型SF6负荷开关及其组合电器可配于XGN15-12型户内箱式环网柜、实现多种主接线方案要求。

SF6负荷开关及负荷开关—熔断器组合电器的外形安尺寸。

（见图1）SFL-12DR型SF6负荷开关由弹簧机构和开关本体组成.负荷开关通过压板上4-Ф6.5的孔和开关后面Ф12的孔与柜体进行固定连接。

SFL-12负荷开关可装设于独立的上部单元中。

1、母线室母线室布置在柜的上部，在母线室中主母线连接在一起，跨接相邻的开关柜。

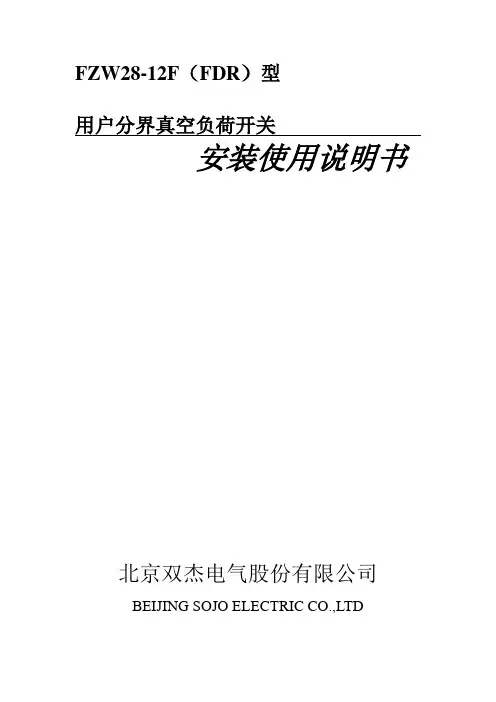

FZW28-12F（FDR）型用户分界真空负荷开关安装使用说明书北京双杰电气股份有限公司BEIJING SOJO ELECTRIC CO.,LTD一、概述FZW28-12F（FDR）型用户分界真空负荷开关（简称分界开关）是用于柱上安装的场合，具有手动和电动操作功能。

本开关本体采用FZW28-12，本开关为免维护负荷开关。

采用真空灭弧和SF6气体做对地及相间绝缘介质。

本产品符合：GB3804《3.6K V～40.5KV高压交流负荷开关》及GB11022《高压开关设备和控制器设备标准的共用技术要求》。

本说明书描述了分接开关的结构、功能和安装方法。

FZW28-12F型分界真空负荷开关（FZW28-12开关本体与FDR-01控制器）具备故障检测功能，保护控制器功能和通讯功能，安装于10KV架空线路上，可实现自动切除单相接地故障和自动隔离相间短路故障。

安装点适用于10KV配电用户进线的责任分界点处，也可以适用于符合要求的分支线T接处。

不能串联使用。

警告：严禁打开封盖！除柱上安装螺栓和螺帽外，请勿松卸、紧固所有螺栓和螺帽！分界负荷开关的故障处理方式基本功能自动闭锁相间短路故障快速定位故障点自动切除单相接地故障看门狗开关的故障方案处理过程以相间短路故障为例：“看门狗”在监测和封锁故障的同时还可以灵活地实现对T接用户实施负荷监控的要求。

本产品适用于城市10KV用户T接控制点的设备新装与改造。

其具有以下几个优点：用户支线发生相间短路故障时，分界开关在变电站断路器或重合器保护跳闸后立即分闸闭锁，变电站重合后，馈线上的其他分支用户迅速回复供电。

用户支线事故造成分界开关保护动作后，责任用户停电，由其主动报送事故信息，电力公司派员现场可通过掌上电脑或通讯模块排查事故原因。

用户支线发生单相接地故障时，分界开关自动分闸；变电站及馈线上的其他分支用户感受不到故障的发生。

1）可靠：耐冲击的吊装式运行方式满足万次动作寿命，全密封结构和绝缘出线电缆连接，真正意义的全免维护，适合长期运行和频繁操作；2）安全：真空灭弧方式，内置串联隔离刀与灭弧室异步联动，更增加分合安全性；开关上方设置压力释放点，在极端情况亦能可靠保证人身安全；3）简捷：无论是拉杆手动操作，还是电动控制操作，都简捷明快，没有往复储能的过程，分合一步到位。

FZN60-12D负荷开关主编：刘本木上海红申控股集团公司一、FZN60-12D负荷开关简介•FZN60-12D型户内真空负荷开关及其组合电器，适用于工交流50HZ,额定工作电压10KV 及以下，额定工作电流630~1250A的电力系统中，作为各企业接受和分配电能和线路保护及电源设备免受过载，短路保护的设备使用。

FZN60-12D型负荷开关构造是一种模块组合式结构。

基本结构包括框架、绝缘子和载流体部分。

二、FZN60-12D负荷开关产品型号•品牌：上海红申电气•型号：FZN60-12D-R•FZN---户内真空负荷开关•60-----红申代码•12-----12KV电压•D------带接地刀•R------带熔夹•类型：高压负荷开关•额定电压：10kv，12K（V）•额定电流：400,600,800,1000,1250，1600（A）•额定频率：50（HZ）三、FZN60-12D负荷开关图片四、FZN60-12D库存（3000台）五、FZN60-12D车间（月生产能力1500台）六、FZN60-12D（月销量1000台）七、FZN60-12D公司一角八、FZN60-12D公司一角九、企业简介•企业机构：上海红申控股集团•法人代表：刘董•注册资本：人民币9000万•经营模式：生产加工、经销批发•员工数量：800 -1200人•主要市场：大陆;西欧;东南亚;•客户类型：国家电网公司、成套厂、大中型建筑工程•所属行业：配电输电设备;开关;•产品信息：成套大类（高低压电器、变压器、箱变）•品牌：红申HS•特色产品：FZN60-12D、FZN64-12D、VSARC2-12。

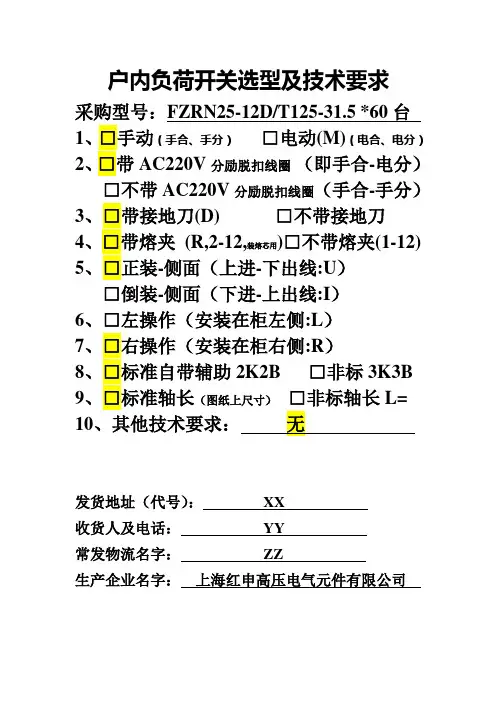

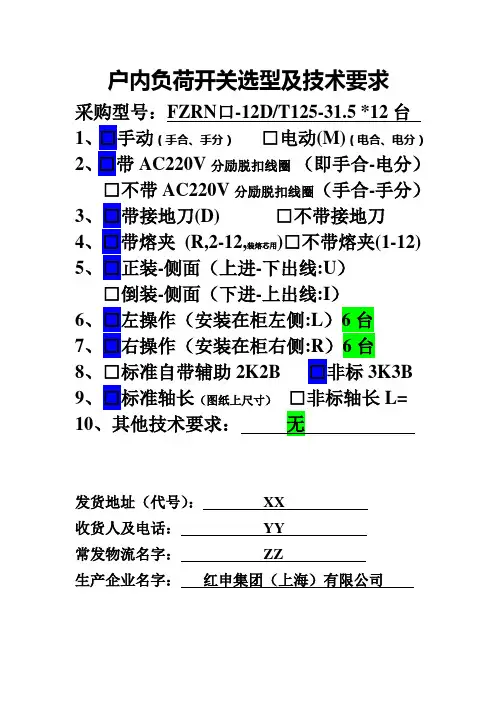

户内负荷开关选型及技术要求 采购型号：1、□手动（手合、手分） □电动(M)（电合、电分）
FZRN25-12D/T125-31.5 *60台
2、□带AC220V 分励脱扣线圈 （即手合-电分） □不带AC220V 分励脱扣线圈 （手合-手分）
3、□带接地刀(D) □不带接地刀
4、□带熔夹 (R,2-12,装熔芯用)□不带熔夹(1-12)
5、□正装-侧面（上进-下出线:U ）
□倒装-侧面（下进-上出线:I ）
6、□左操作（安装在柜左侧:L ）
7、□右操作（安装在柜右侧:R ）
8、□标准自带辅助2K2B □非标3K3B
9、□标准轴长（图纸上尺寸） □非标轴长L=
10、其他技术要求：
无
发货地址（代号）：收货人及电话： XX
常发物流名字： YY
生产企业名字： ZZ
上海红申高压电气元件有限公司
图1 FZN25-12DR生产车间一角
图2 FZN25-12DR在箱变中。

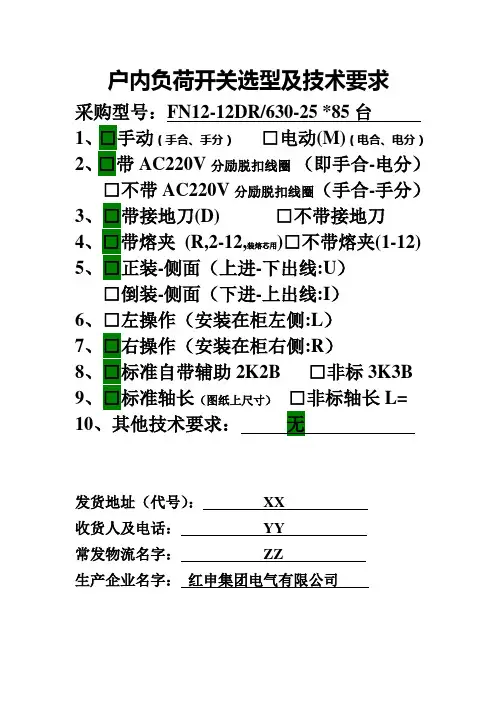

户内负荷开关选型及技术要求 采购型号：1、□手动（手合、手分） □电动(M)（电合、电分）
FN12-12DR/630-25 *85台
2、□带AC220V 分励脱扣线圈 （即手合-电分） □不带AC220V 分励脱扣线圈 （手合-手分）
3、□带接地刀(D) □不带接地刀
4、□带熔夹 (R,2-12,装熔芯用)□不带熔夹(1-12)
5、□正装-侧面（上进-下出线:U ）
□倒装-侧面（下进-上出线:I ）
6、□左操作（安装在柜左侧:L ）
7、□右操作（安装在柜右侧:R ）
8、□标准自带辅助2K2B □非标3K3B
9、□标准轴长（图纸上尺寸） □非标轴长L=
10、其他技术要求：
无
发货地址（代号）：收货人及电话： XX
常发物流名字： YY
生产企业名字： ZZ
红申集团电气有限公司
图1 FN12-12DR生产车间一角
图2 FN12-12DR包装车间一角。

使用说明书FZW28-12F(FFK)型户外交流分界负荷开关上海东自电气有限公司目录1．概述--------------------------------------------------------- 2 2．产品型号及含义 ---------------------------------------------- 4 3．使用条件 ---------------------------------------------------- 4 4．主要技术参数 ------------------------------------------------ 4 5．结构和工作原理 ---------------------------------------------- 6 6．安装与调试 -------------------------------------------------- 7 7．包装运输和储存 ---------------------------------------------- 12 8．使用和操作 -------------------------------------------------- 13 9．维护检查----------------------------------------------------- 14 10．订货条件----------------------------------------------------- 141、概述FZW28-12（F）户外高压交流分界真空负荷开关具备故障检测、保护、控制及通讯功能，安装于10kV线路上，可实现自动切除单相接地故障和自动隔离相间短路故障。

适用于三相交流50Hz、10kV的配电线路用户进线的T接或用户末端，也可用于符合要求的其它分支线连接处。

2、产品型号及含义额定短时耐受电流（kA）额定电流（A）分界用额定电压（kV）设计序号户外真空负荷开关3、使用条件3.1 正常使用条件：a）周围空气温度不超过 40℃，且在24h内测得的平均值不超过35℃；最低周围空气温度为-25℃；b）阳光辐射的影响可以忽略；c）海拔高度不超过1000m；d）周围空气可以受到尘埃、烟、腐蚀性气体、蒸气或盐雾的污染；污秽等级不得超过GB/T5582中的Ⅳ级；e）风速不超过34m/s（相应于圆柱表面上的700Pa）；f）来自开关设备和控制设备外部的振动或地动是可以忽略的；g) 在二次系统中感应的电磁干扰的幅值不超过1.6kV。
