SOG智能负荷开关使用说明

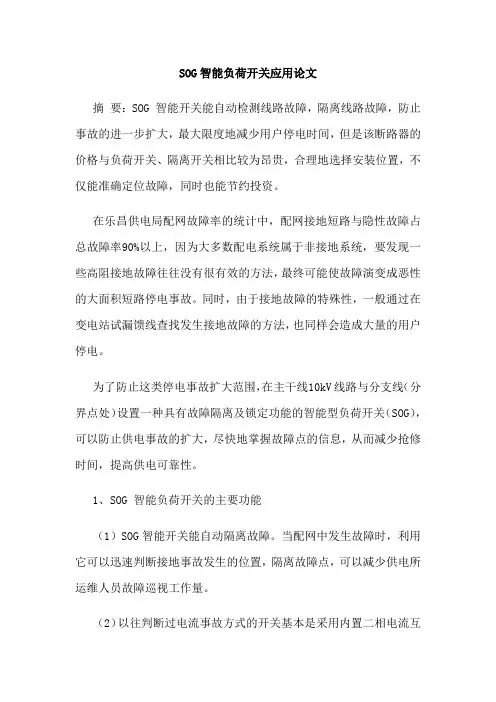

SOG智能负荷开关应用论文摘要：SOG 智能开关能自动检测线路故障，隔离线路故障，防止事故的进一步扩大，最大限度地减少用户停电时间，但是该断路器的价格与负荷开关、隔离开关相比较为昂贵，合理地选择安装位置，不仅能准确定位故障，同时也能节约投资。

在乐昌供电局配网故障率的统计中，配网接地短路与隐性故障占总故障率90%以上，因为大多数配电系统属于非接地系统，要发现一些高阻接地故障往往没有很有效的方法，最终可能使故障演变成恶性的大面积短路停电事故。

同时，由于接地故障的特殊性，一般通过在变电站试漏馈线查找发生接地故障的方法，也同样会造成大量的用户停电。

为了防止这类停电事故扩大范围，在主干线10kV线路与分支线（分界点处）设置一种具有故障隔离及锁定功能的智能型负荷开关（SOG），可以防止供电事故的扩大，尽快地掌握故障点的信息，从而减少抢修时间，提高供电可靠性。

1、SOG 智能负荷开关的主要功能（1）SOG智能开关能自动隔离故障。

当配网中发生故障时，利用它可以迅速判断接地事故发生的位置，隔离故障点，可以减少供电所运维人员故障巡视工作量。

（2）以往判断过电流事故方式的开关基本是采用内置二相电流互感器，在支线安装使用的情况下，当区域发生类似雷击导致异相单相接地（实际为短路）故障时，由于缺相的原因会误判为单相接地故障令开关跳闸造成开关损坏事故。

SOG智能负荷开关采用三相电流互感器判断过电流，可确保判断故障性质的正确性。

（3）由于非接地系统的接地故障事故在初期阶段故障电流较小，难于准确检测，长期带故障运行会给配网安全运行带来极大的危害。

为尽早发现故障，必须提高检测灵敏度和精度。

SOG智能负荷开关有很大的动态范围，即使流过700A以上大电流后，残留特性输出电流仅有不到150mA，为准确判断故障提供了可靠的保证。

（4）控制装置具有自我诊断功能，能定期检测开关的跳闸回路和SOG装置本身的检出回路，一旦发生异常，报警显示灯点亮，报警动作输出，以便维修人员及时处理。

智能高频开关电力操作电源系统技术使用说明书目录第一章产品概述----------------------------------------- ----1 第二章电源柜系统介绍-------------------------------------4第三章系统工作原理----------------------------------------8 第四章充电模块----------------------------------------------11 第五章操作说明---------------------------------------------20 第六章安装维护--------------------------------------------32第一章产品概述ZDGW2型微机监控高频开关直流电源柜采用了当代电力电子最新技术，运用了完备的全数字化微机控制手段，结合多年来我国电力系统电网运行经验而开发的第二代全智能直流操作电源系统。

该电源系统符合电力系统电网运行的要求。

一、系统主要技术特点1、全智能化系统：该系统对交流供电，充电过程，电池状态，调压状态，馈线接地，开关位置，全过程实时监测、控制与显示。

采用网络通讯技术，实现远方对电源系统的遥测、遥信、遥控、遥调。

2、三环控制系统DC/DC高频变换电路采用峰值电流脉宽调制电路〔PWM〕，模块采用三环〔输出电压环、输出电流环以及峰值电流环〕反应系统，具有很高的动态响应速度和系统稳定性。

3、优越均流控制方式本系统采用硬件低差自主均流技术，模块并机时，不均流度在1.5%～3%之间，具有很好的动态均流特性。

4、交流输入范围宽交流输入范围宽达304-456VAC〔单相176-264VAC〕，在电力供给状况复杂的地区亦能可靠的工作。

5、完全热插拔功能，整流模块即插即用，便于检修与维护。

6、采用多级管理技术，保证系统局部故障时能正常运行。

高压开关柜操作规程
一、送电操作程序
1、穿戴好防护用品，用高压试电器确认市高压电正常。

2、打开接地刀锁。

取下“禁止合闸”警示牌。

3、逆时针操作，拉开接地刀。

4、检查接地指示在断开位置。

5、锁上接地刀锁。

6、打开开关锁。

7、逆时针操作将开关合上，然后顺时针反向蓄能操作。

8、检查三个指示灯在亮的状态。

9、锁上开关锁。

二、停电操作程序
1、断开低压配电柜的进线柜总负荷开关。

2、检查三个指示灯在亮的状态。

3、用手按停电开关，听到开关动作声为止。

4、用高压试电器分别对L1、L2、L3检查，指示灯应无闪烁呈白色。

5、打开接地刀锁。

6、顺时针操作，合上接地刀。

7、检查接地指示在接地状态。

挂上“禁止合闸”警示牌。

三、操作记录
1、班内完成的操作记录于《工程部值班记录表》内。

2、跨班完成的操作记录于《操作记录表》内。

3、《工程部值班记录表》、《操作记录表》由部门兼职资料员保存二年。

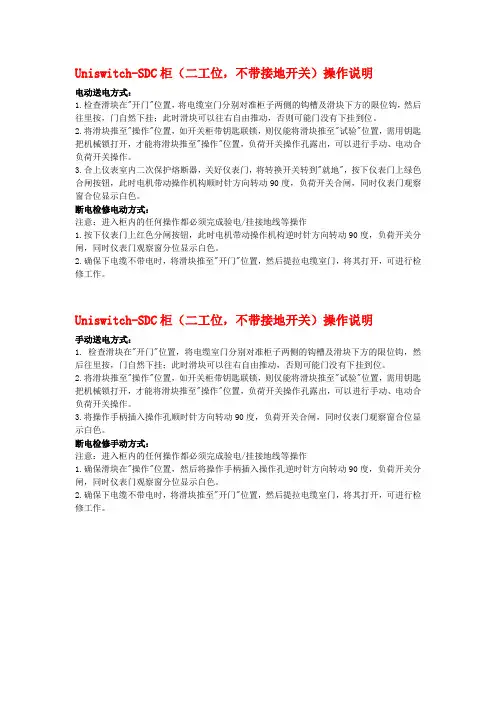

Uniswitch-SDC柜（二工位，不带接地开关）操作说明电动送电方式：1.检查滑块在"开门"位置，将电缆室门分别对准柜子两侧的钩槽及滑块下方的限位钩，然后往里按，门自然下挂；此时滑块可以往右自由推动，否则可能门没有下挂到位。

2.将滑块推至"操作"位置，如开关柜带钥匙联锁，则仅能将滑块推至"试验"位置，需用钥匙把机械锁打开，才能将滑块推至"操作"位置，负荷开关操作孔露出，可以进行手动、电动合负荷开关操作。

3.合上仪表室内二次保护熔断器，关好仪表门，将转换开关转到"就地"，按下仪表门上绿色合闸按钮，此时电机带动操作机构顺时针方向转动90度，负荷开关合闸，同时仪表门观察窗合位显示白色。

断电检修电动方式：注意：进入柜内的任何操作都必须完成验电/挂接地线等操作1.按下仪表门上红色分闸按钮，此时电机带动操作机构逆时针方向转动90度，负荷开关分闸，同时仪表门观察窗分位显示白色。

2.确保下电缆不带电时，将滑块推至"开门"位置，然后提拉电缆室门，将其打开，可进行检修工作。

Uniswitch-SDC柜（二工位，不带接地开关）操作说明手动送电方式：1. 检查滑块在"开门"位置，将电缆室门分别对准柜子两侧的钩槽及滑块下方的限位钩，然后往里按，门自然下挂；此时滑块可以往右自由推动，否则可能门没有下挂到位。

2.将滑块推至"操作"位置，如开关柜带钥匙联锁，则仅能将滑块推至"试验"位置，需用钥匙把机械锁打开，才能将滑块推至"操作"位置，负荷开关操作孔露出，可以进行手动、电动合负荷开关操作。

3.将操作手柄插入操作孔顺时针方向转动90度，负荷开关合闸，同时仪表门观察窗合位显示白色。

断电检修手动方式：注意：进入柜内的任何操作都必须完成验电/挂接地线等操作1.确保滑块在"操作"位置，然后将操作手柄插入操作孔逆时针方向转动90度，负荷开关分闸，同时仪表门观察窗分位显示白色。

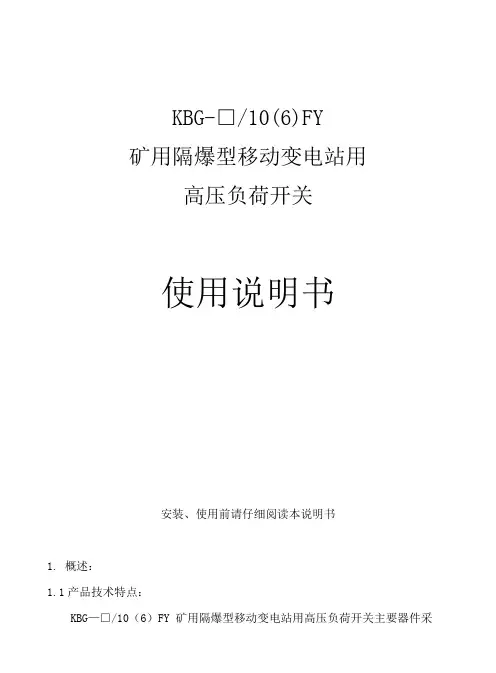

KBG-□/10(6)FY矿用隔爆型移动变电站用高压负荷开关使用说明书安装、使用前请仔细阅读本说明书1. 概述：1.1产品技术特点：KBG—□/10（6）FY矿用隔爆型移动变电站用高压负荷开关主要器件采用新型空气式高压负荷开关，具有开断转移电流大，结构简单，安全可靠，适于频繁操作，电寿命长等特点。

由于采用新型灭弧方式，保证了触刀不易损坏，提高了接通与分断能力，动热稳定性能好，绝缘水平高，操作简便，动作可靠。

本开关设有急停上级电源接点、低压侧馈电闭锁接点，开门闭锁开关等保护功能，提高了该产品使用的安全性。

1.2主要用途及使用范围本高压负荷开关是煤矿井下大容量移动变电站高压侧配套产品，作为开断和闭合移动变电站变压器的负荷电流和空载电流使用。

1.3使用环境及工作条件：（1）海拔高度不超过1000m；（2）环境温度+40℃~-20℃；（3）周围空气相对湿度不大于95%（+25℃时）；（4）具有甲烷混合气体、煤尘爆炸危险的煤矿井下；（5）无强烈冲击、震动的地方；（6）无明显破坏绝缘的气体或蒸汽的环境中；（7）与水平面的安装倾斜度不超过15℃；（8）能防止滴水的地方。

1.4型号说明—移变负荷额定电压：kV额定电流: A高压隔爆型开关1.5执行标准： GB8286-2005、GB3836-2010、1.6防爆标志： ExdI1.7防爆型式：矿用隔爆型1.8基本参数：工作制为8小时2. 结构特征与工作原理1）结构：本开关的外形结构见附图1，它由隔爆箱体、门盖、负荷开关等组成。

壳体后法兰用螺栓与干式变压器进线盒法兰连接成一体。

箱门上设有观察窗，用以确认箱内负荷开关动作情况，箱体与箱门之间设有行程开关，确保在开门状态下，上级电源不能合闸。

隔爆箱体上部设有高压电缆接线箱，右侧设有操作手柄及闭锁按钮。

2.1 工作原理：工作原理见附图23 技术特性3.1 耐压要求：对负荷开关高压带电部分相间和对地进行工频耐压试验，6kV时工频耐压23kV历时1min（10kV时，耐压30kV）无击穿和闪络现象为合格；3.2额定短时耐受电流和额定短路持续时间见表1；表13.3主回路电阻为≤800uΏ；4. 尺寸、重量4.1外型尺寸（单位mm）：长×宽×高 610×1000×1000接口法兰尺寸 600×600（10kV）、490×490(6kV)4.2重量： 340kg5. 安装、调整5.1安装方法及注意事项（1）拆开包装箱，首先对产品进行外观检查，再将产品箱盖打开，进行内部检查，如无异常现象，方可进行安装。

收稿日期:2009-07-08作者简介:陆文彪(1969-),男,浙江丽水人,工程师,主要从事配电网供电研究。

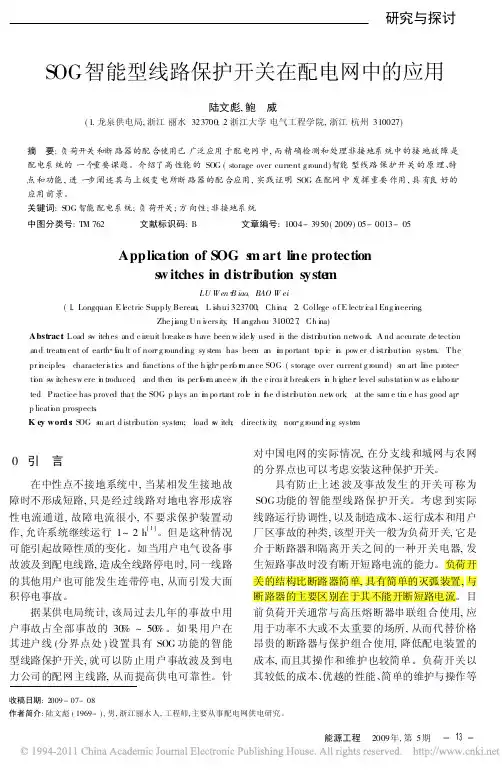

SOG 智能型线路保护开关在配电网中的应用陆文彪,鲍 威(1.龙泉供电局,浙江丽水323700;2.浙江大学电气工程学院,浙江杭州310027)摘 要:负荷开关和断路器的配合使用已广泛应用于配电网中,而精确检测和处理非接地系统中的接地故障是配电系统的一个重要课题。

介绍了高性能的SOG (storage over current g round)智能型线路保护开关的原理、特点和功能,进一步阐述其与上级变电所断路器的配合应用,实践证明SOG 在配网中发挥重要作用,具有良好的应用前景。

关键词:S OG 智能配电系统;负荷开关;方向性;非接地系统中图分类号:TM 762 文献标识码:B 文章编号:1004-3950(2009)05-0013-05Application of S OG s m art li ne protections w itches in distri bution syste mLU W en B iao,BAO W ei(1.Longquan E l ectric Supply Bereau ,L i shui 323700,Chi na ;2.College o f E lectr i ca l Eng i neering ,Zhe ji ang U n i versity ,H angzhou 310027,Ch i na)Abstrac t :L oad s w itches and c ircuit breake rs have been w ide l y used i n the distri buti on net wo rk .A nd accurate de tecti on and treat m ent of earth f au lt o f non g roundi ng sy stem has been an i m portant t op i c i n pow er d istri buti on syste m.T he pr i nciples ,character i sti cs and functi ons o f the h i gh pe rf o r m ance SOG (storage over current g round)s m art li ne protec ti on s w itchesw ere i n troduced ,and then its per f o r m ance w it h the c ircu it breakers i n h i ghe r level substati on w as e l abo ra ted .P ractice has proved tha t the SOG p l ays an i m po rtant ro l e i n t he d istri buti on net w ork ,at the sam e ti m e has good ap p licati on prospects .K ey word s :S OG s m art d istri buti on syste m;load s w itch ;directi v ity ;non g round i ng syste m0 引 言在中性点不接地系统中,当某相发生接地故障时不形成短路,只是经过线路对地电容形成容性电流通道,故障电流很小,不要求保护装置动作,允许系统继续运行1~2h [1]。

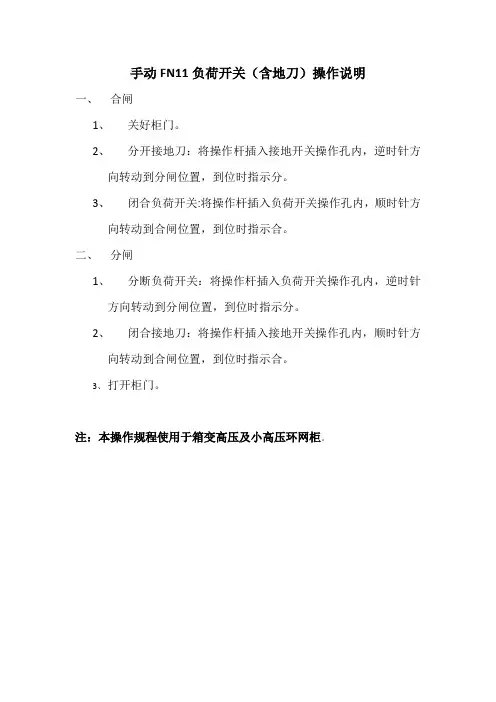

手动FN11负荷开关（含地刀）操作说明
一、合闸
1、关好柜门。

2、分开接地刀：将操作杆插入接地开关操作孔内，逆时针方
向转动到分闸位置，到位时指示分。

3、闭合负荷开关:将操作杆插入负荷开关操作孔内，顺时针方
向转动到合闸位置，到位时指示合。

二、分闸
1、分断负荷开关：将操作杆插入负荷开关操作孔内，逆时针
方向转动到分闸位置，到位时指示分。

2、闭合接地刀：将操作杆插入接地开关操作孔内，顺时针方
向转动到合闸位置，到位时指示合。

3、打开柜门。

注：本操作规程使用于箱变高压及小高压环网柜。

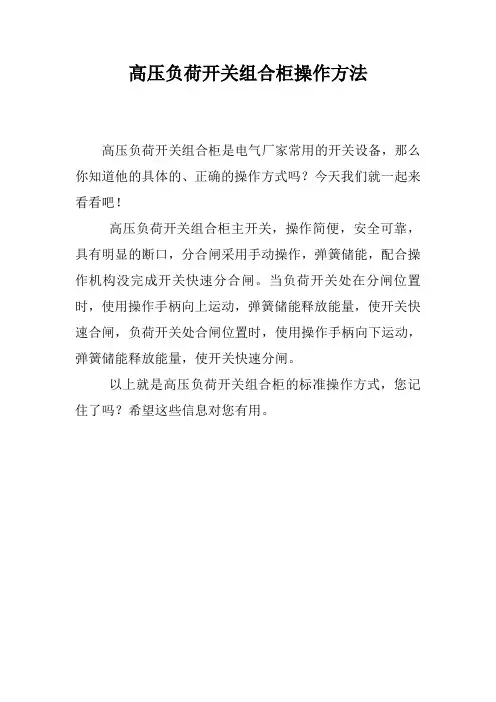

高压负荷开关组合柜操作方法
高压负荷开关组合柜是电气厂家常用的开关设备，那么你知道他的具体的、正确的操作方式吗？今天我们就一起来看看吧！
高压负荷开关组合柜主开关，操作简便，安全可靠，具有明显的断口，分合闸采用手动操作，弹簧储能，配合操作机构没完成开关快速分合闸。

当负荷开关处在分闸位置时，使用操作手柄向上运动，弹簧储能释放能量，使开关快速合闸，负荷开关处合闸位置时，使用操作手柄向下运动，弹簧储能释放能量，使开关快速分闸。

以上就是高压负荷开关组合柜的标准操作方式，您记住了吗？希望这些信息对您有用。

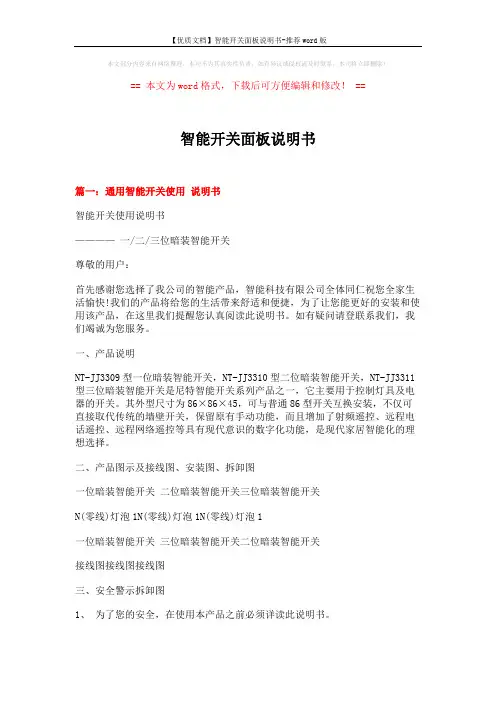

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==智能开关面板说明书篇一：通用智能开关使用说明书智能开关使用说明书————一/二/三位暗装智能开关尊敬的用户：首先感谢您选择了我公司的智能产品，智能科技有限公司全体同仁祝您全家生活愉快!我们的产品将给您的生活带来舒适和便捷，为了让您能更好的安装和使用该产品，在这里我们提醒您认真阅读此说明书。

如有疑问请登联系我们，我们竭诚为您服务。

一、产品说明NT-JJ3309型一位暗装智能开关，NT-JJ3310型二位暗装智能开关，NT-JJ3311型三位暗装智能开关是尼特智能开关系列产品之一，它主要用于控制灯具及电器的开关。

其外型尺寸为86×86×45，可与普通86型开关互换安装，不仅可直接取代传统的墙壁开关，保留原有手动功能，而且增加了射频遥控、远程电话遥控、远程网络遥控等具有现代意识的数字化功能，是现代家居智能化的理想选择。

二、产品图示及接线图、安装图、拆卸图一位暗装智能开关二位暗装智能开关三位暗装智能开关N(零线)灯泡1N(零线)灯泡1N(零线)灯泡1一位暗装智能开关三位暗装智能开关二位暗装智能开关接线图接线图接线图三、安全警示拆卸图1、为了您的安全，在使用本产品之前必须详读此说明书。

2、聘请专业电工为您安装或拆卸开关，安装或拆卸开关时，必须先切断电源。

3、本开关安装在洗漱间、浴室等潮湿的地方时应装防溅盒或采取防潮措施。

4、配接负载时应严格控制在负载功率之内。

5、安装开关时严禁锤打、过力紧固以防面板变形，同时严禁金属物掉入开关外壳内。

四、概念解释：1、学习状态：此时可以把遥控器的某一指令代码，存储于开关（插座、单路控制器）的记忆芯片中，从而实现两者之间的相互确认2、对码：实现遥控器和开关（插座、单路控制器）的相互确认。

如果不进行对码，遥控器则不能控制该开关（插座、单路控制器）3、数字对码：实现遥控器数字键和开关（插座、单路控制器）的相互确认。
