12KV带SF6负荷开关的电缆分支箱使用说明书

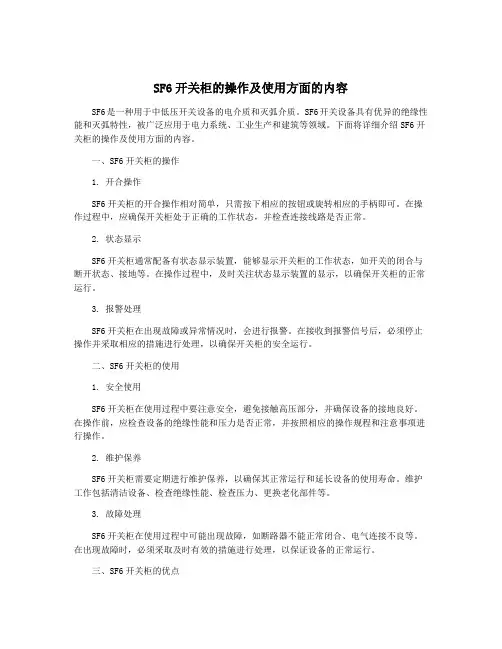

SF6开关柜的操作及使用方面的内容SF6是一种用于中低压开关设备的电介质和灭弧介质。

SF6开关设备具有优异的绝缘性能和灭弧特性，被广泛应用于电力系统、工业生产和建筑等领域。

下面将详细介绍SF6开关柜的操作及使用方面的内容。

一、SF6开关柜的操作1. 开合操作SF6开关柜的开合操作相对简单，只需按下相应的按钮或旋转相应的手柄即可。

在操作过程中，应确保开关柜处于正确的工作状态，并检查连接线路是否正常。

2. 状态显示SF6开关柜通常配备有状态显示装置，能够显示开关柜的工作状态，如开关的闭合与断开状态、接地等。

在操作过程中，及时关注状态显示装置的显示，以确保开关柜的正常运行。

3. 报警处理SF6开关柜在出现故障或异常情况时，会进行报警。

在接收到报警信号后，必须停止操作并采取相应的措施进行处理，以确保开关柜的安全运行。

二、SF6开关柜的使用1. 安全使用SF6开关柜在使用过程中要注意安全，避免接触高压部分，并确保设备的接地良好。

在操作前，应检查设备的绝缘性能和压力是否正常，并按照相应的操作规程和注意事项进行操作。

2. 维护保养SF6开关柜需要定期进行维护保养，以确保其正常运行和延长设备的使用寿命。

维护工作包括清洁设备、检查绝缘性能、检查压力、更换老化部件等。

3. 故障处理SF6开关柜在使用过程中可能出现故障，如断路器不能正常闭合、电气连接不良等。

在出现故障时，必须采取及时有效的措施进行处理，以保证设备的正常运行。

三、SF6开关柜的优点1. 高绝缘性能：SF6开关柜可以承受较高的电压，具有良好的绝缘性能，能够有效防止电气击穿和意外触电事故。

2. 高灭弧特性：SF6开关柜具有良好的灭弧能力，能够在开断电流时快速灭弧，降低电弧能量和电弧时间，减少设备的损坏。

3. 高可靠性：SF6开关柜具有良好的机械强度和耐受能力，能够适应恶劣的运行环境，有较高的可靠性和稳定性。

4. 尺寸小、重量轻：相比于其他类型的开关柜，SF6开关柜尺寸小、重量轻，占用空间更小，并且易于安装和维护。

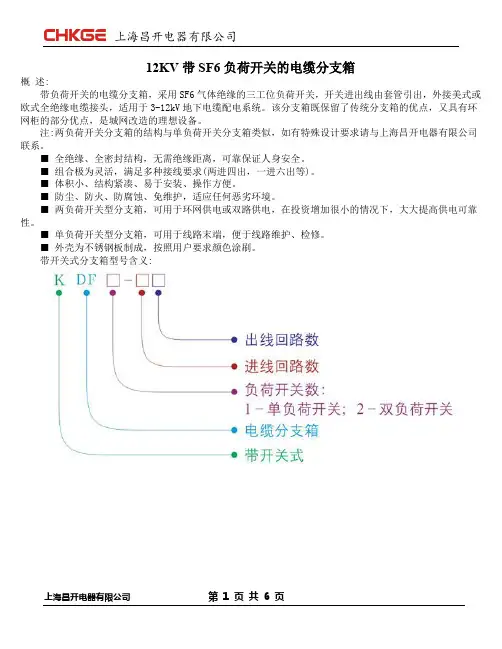

12KV带SF6负荷开关的电缆分支箱概述:带负荷开关的电缆分支箱，采用SF6气体绝缘的三工位负荷开关，开关进出线由套管引出，外接美式或欧式全绝缘电缆接头，适用于3-12kV地下电缆配电系统。

该分支箱既保留了传统分支箱的优点，又具有环网柜的部分优点，是城网改造的理想设备。

注:两负荷开关分支箱的结构与单负荷开关分支箱类似，如有特殊设计要求请与上海昌开电器有限公司联系。

■ 全绝缘、全密封结构，无需绝缘距离，可靠保证人身安全。

■ 组合极为灵活，满足多种接线要求(两进四出，一进六出等)。

■ 体积小、结构紧凑、易于安装、操作方便。

■ 防尘、防火、防腐蚀、免维护，适应任何恶劣环境。

■ 两负荷开关型分支箱，可用于环网供电或双路供电，在投资增加很小的情况下，大大提高供电可靠性。

■ 单负荷开关型分支箱，可用于线路末端，便于线路维护、检修。

■ 外壳为不锈钢板制成，按照用户要求颜色涂刷。

带开关式分支箱型号含义:注：l、可按照用户要求选配国产或进口、两工位或三工位SF6负荷开关;2、如有特殊接线要求或建议，请与我公司联系。

应用方案举例:上海昌开电器有限公司生产的FLN36-12D型三工位SF6负荷开关广泛应用于带负荷开关的电缆分支箱。

方案一：单开关电缆分支箱方案二：双开关电缆分支箱方案三：带熔断器保护的单开关电缆分支箱说明: 1、开关进出线可以由套管、全绝缘母线、电缆引出。

2、用户可选择外接美式或欧式电缆接头。

结构说明技术参数12KV带SF6开关的开闭所壳体材料全部采用不锈钢。

钢板表面喷塑，厚度大于2mm，具有较强的抗腐蚀能力和机械强度，顶盖为空气夹层式双层结构，并设有通风孔，进风口设在箱体下部，出风口设在箱体顶部，隐藏于顶檐下面，可形成自下而上的对流空气。

箱体底座上设有可拆卸隔板。

有电缆进出孔，可防止小动物进入，并使箱体具有良好的隔热通风效果。

箱体内为上海昌开电器有限公司生产的SF6绝缘三工位负荷开关，开关为气体全密封结构，不需加热器，无凝露问题，免维护，箱体内无外露带电体，负荷开关机械寿命达5000次，高压进出线通过环氧树脂套管连接。

• 融入了ABB 十几年的环网柜制造经验• 针对12 kV 系统设计• 安装运维更方便—产品说明书Safe-12型12 kV SF 6绝缘环网柜和紧凑型开关柜4S a f e-12型12k V S F6绝缘环网柜和紧凑型开关柜产品说明书—1 概述ABB公司在2001年向中国市场推出了SafeRing/SafePlus系列SF6绝缘环网柜和紧凑型开关柜，广泛应用于城市配电网、住宅小区、工厂、高速铁路、风力发电等领域，得到了客户的认可。

在总结这十几年的产品应用经验基础上，ABB公司于2018年推出了专注于12 kV电压等级的SF6绝缘环网柜–Safe-12。

Safe-12产品保留了Safe系列产品的诸多优越性：• 高安全性和可靠性（1）全绝缘全密封结构，气箱防护等级为IP67。

所有高压带电部件均密封在气箱内，完全可以避免操作人员及运维人员触碰高压部件，确保运维人员的人身安全。

同时，可以避免外界环境中的潮气、灰尘等有害物质影响带电部件的绝缘水平和运行寿命，确保设备在整个寿命周期内可靠运行。

（2）可靠的机械和电气联锁，可以保证操作人员的人身安全。

（3）较低的SF6气体泄漏率，并可监视或远传气箱内的SF6气体压力，确保产品工作于安全状态。

（4）完善的防燃弧设计，可以防止在产品内部出现故障时，高温高压气体对人员的伤害。

• 紧凑的产品结构和免维护的设计Safe-12依然采用325 mm的间隔单元宽度，是目前市场上最紧凑的产品之一，可以使本产品安装于城市的道路两侧，也可以方便搬运到地下室，帮助客户节约土地使用成本带电部件密封于气箱内，整个寿命周期内这些部件是无需维护的，免维护的设计可以帮助客户节约运维成本。

• 模块化设计，功能选配灵活Safe-12也采用模块化设计，各功能单元可以按照项目要求灵活组合，还可以将各功能单元设计成共气箱的结构，也可以将各个功能单元设计成单独气箱技术参数5—2 技术参数技术参数•正常环境条件Safe-12一般在正常的室内条件下运行/服务，符合IEC 62271-1/GB/T 11022-2011。

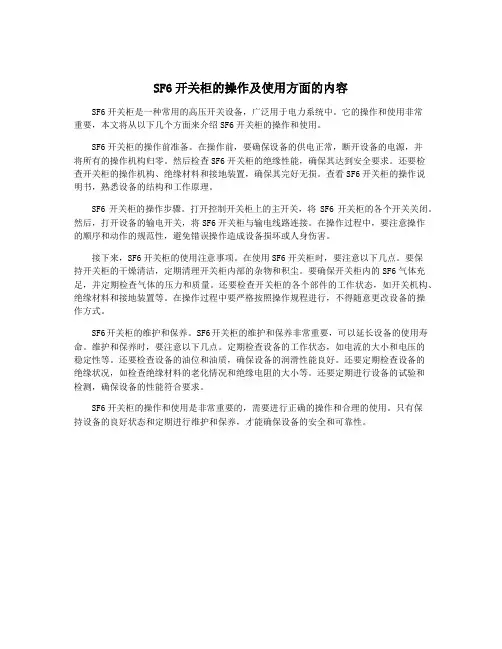

SF6开关柜的操作及使用方面的内容SF6开关柜是一种常用的高压开关设备，广泛用于电力系统中。

它的操作和使用非常重要，本文将从以下几个方面来介绍SF6开关柜的操作和使用。

SF6开关柜的操作前准备。

在操作前，要确保设备的供电正常，断开设备的电源，并将所有的操作机构归零。

然后检查SF6开关柜的绝缘性能，确保其达到安全要求。

还要检查开关柜的操作机构、绝缘材料和接地装置，确保其完好无损。

查看SF6开关柜的操作说明书，熟悉设备的结构和工作原理。

SF6开关柜的操作步骤。

打开控制开关柜上的主开关，将SF6开关柜的各个开关关闭。

然后，打开设备的输电开关，将SF6开关柜与输电线路连接。

在操作过程中，要注意操作的顺序和动作的规范性，避免错误操作造成设备损坏或人身伤害。

接下来，SF6开关柜的使用注意事项。

在使用SF6开关柜时，要注意以下几点。

要保持开关柜的干燥清洁，定期清理开关柜内部的杂物和积尘。

要确保开关柜内的SF6气体充足，并定期检查气体的压力和质量。

还要检查开关柜的各个部件的工作状态，如开关机构、绝缘材料和接地装置等。

在操作过程中要严格按照操作规程进行，不得随意更改设备的操作方式。

SF6开关柜的维护和保养。

SF6开关柜的维护和保养非常重要，可以延长设备的使用寿命。

维护和保养时，要注意以下几点。

定期检查设备的工作状态，如电流的大小和电压的稳定性等。

还要检查设备的油位和油质，确保设备的润滑性能良好。

还要定期检查设备的绝缘状况，如检查绝缘材料的老化情况和绝缘电阻的大小等。

还要定期进行设备的试验和检测，确保设备的性能符合要求。

SF6开关柜的操作和使用是非常重要的，需要进行正确的操作和合理的使用。

只有保持设备的良好状态和定期进行维护和保养，才能确保设备的安全和可靠性。

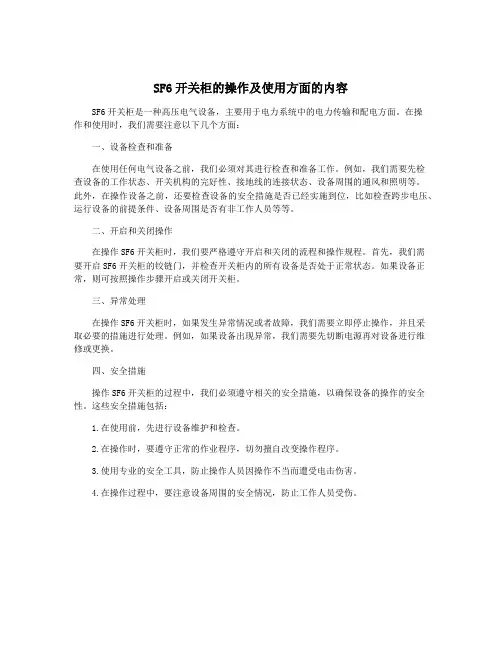

SF6开关柜的操作及使用方面的内容
SF6开关柜是一种高压电气设备，主要用于电力系统中的电力传输和配电方面。

在操
作和使用时，我们需要注意以下几个方面：
一、设备检查和准备
在使用任何电气设备之前，我们必须对其进行检查和准备工作。

例如，我们需要先检
查设备的工作状态、开关机构的完好性、接地线的连接状态、设备周围的通风和照明等。

此外，在操作设备之前，还要检查设备的安全措施是否已经实施到位，比如检查跨步电压、运行设备的前提条件、设备周围是否有非工作人员等等。

二、开启和关闭操作
在操作SF6开关柜时，我们要严格遵守开启和关闭的流程和操作规程。

首先，我们需
要开启SF6开关柜的铰链门，并检查开关柜内的所有设备是否处于正常状态。

如果设备正常，则可按照操作步骤开启或关闭开关柜。

三、异常处理
在操作SF6开关柜时，如果发生异常情况或者故障，我们需要立即停止操作，并且采
取必要的措施进行处理。

例如，如果设备出现异常，我们需要先切断电源再对设备进行维
修或更换。

四、安全措施
操作SF6开关柜的过程中，我们必须遵守相关的安全措施，以确保设备的操作的安全性。

这些安全措施包括：
1.在使用前，先进行设备维护和检查。

2.在操作时，要遵守正常的作业程序，切勿擅自改变操作程序。

3.使用专业的安全工具，防止操作人员因操作不当而遭受电击伤害。

4.在操作过程中，要注意设备周围的安全情况，防止工作人员受伤。

高压电缆分支箱技术规范书1、概述：EY.DFW□-12型户外高压电缆分接箱是额定电压12kV,额定电流630A及以下的户外高压电器设备，广泛用于电力电缆的联接和分支。

2、适用场所：本产品广泛应用于10kV及以下的电力系统中作电缆的联接和分支。

其联接方式简单、灵活方便、安全可靠。

箱体为不锈钢结构，坚固耐用。

带电部分为全绝缘、全密封结构。

如采用防洪可触摸型电缆头，还可以耐洪水侵泡，极大地提高了供电可靠性。

该产品广泛用于城市工业小区、住宅小区、商业中心、矿区、机场、铁道、风力发电站、开闭所和钢铁、石油、化工、水泥等大型企业以及其它场合的配电网。

特别适合城市道路电网改造工程，可大大节省电气设备和电缆投资。

提高供电可靠性。

3、正常使用条件：3.1 海拔高度 2000 m3.2 最高环境温度 + 55 ℃3.3 最低环境温度 -40 ℃3.4 日照强度 0.1W/cm²（风速：0.5m/s）3.5 最大日温差 25K3.6 户内相对湿度：日平均值≤95%，月平均值≤90%3.7 最大风速 35m/s(注：风速是指离地面10m高度的10min平均风速)3.8 荷载同时有10mm覆冰和17.5m/s的风速3.9 耐地震能力水平加速度0.2g；垂直加速度0.1g同时作用。

安全系数≥1.67。

3.10 系统额定频率： 50Hz3.11 安装位置户外4、型号含义：5、EY.DFW□-12型电缆分支箱结构性能特点电缆分接箱是户外高压开关设备，因此必须具备防雨、防锈、通风散热、防触电、防盗和安装维护方便等功能。

我公司生产的户外电缆分接箱，其箱体两侧下部设有百叶窗（内焊Φ1钢丝网）进风口；在箱体顶盖设有出风口，隐藏于顶檐下面，顶盖为空气夹层式双层结构；箱体底座设有可拆卸隔板、电缆进出口和通风孔，可防止小动物进入。

这样形成自下而上的对流空气，使箱体具有良好的隔热、通风、防雨效果。

在外表面明显位置喷涂醒目的“高压危险”警告文字和警告符号。

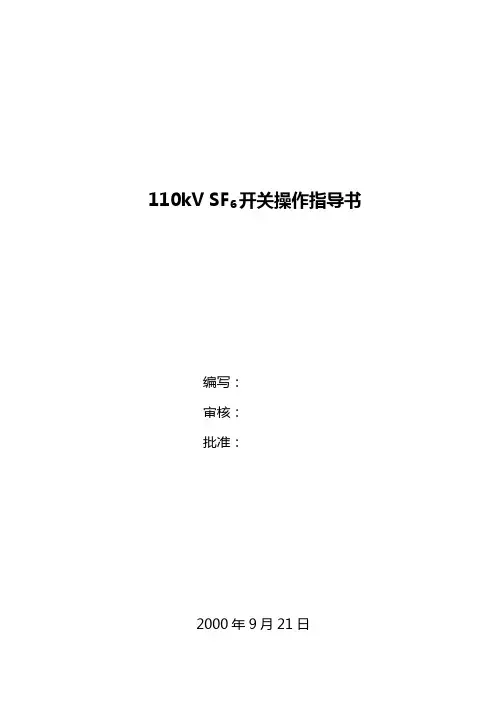

110kV SF6开关操作指导书编写：审核：批准：2000年9月21日SF6开关运行操作指导书一.设备规范：型号：LTB145D1/B 额定电压：145kV额定电流：3150A 频率： 50HZ额定短路开断电流:40 kA 额定关合电流:100 kA 额定热稳定电流:3S 40 kA 操作机构型号：BLK222 SF6气体密度压力表：最高工作气压：0.9MPa 额定气压: 0.5 MPa报警气压: 0.45 MPa 闭锁气压: 0.43 MPa 合闸时间：最大40ms 分闸时间：19-25 ms弹簧储能时间：12.2s单相SF6充气容积: 53L 总重量: 1360Kg 二.运行中的检查项目：SF6开关设备在运行中及复役前应按下列要求进行检查：1.瓷瓶是否有脏污和损坏及放电痕迹2.外部金属部件连接导线等是否锈蚀、过热、松动变形。

3.操作机构箱是否泄漏、变形、异音、异味，箱门应关好，温度正常。

4.检查气体密度压力在规定范围内：0.55≥P≥0.45MPa5.检查操作箱中各小开关位置正确6.检查开关室内各通风机运行正常7.按〈〈电气运行规程〉〉进行其它相应内容的检查。

三.操作箱中各小开关的作用及操作规定：S1：就地操作分/合开关，为自复位开关。

运行中严禁使用，检修调试时用。

S4：远控/就地选择开关。

正常运行时，切至“远控（Remote）”位置，仅在开关调试时根据需要，可切至“就地（Local）”位置，F1：储能小开关。

开关在热备用和运行时处于合上位置F2：加热器回路小开关。

除检修工作要求外,此开关应处于合上位置。

四.异常处理：“SF6气压低”光字牌亮，说明气体压力低，应立即现场检查气压，检查时应穿戴合格的防护服装，核实指示值，如已降至0.45MPa，应立即安排停运，联系检修进行处理。

如气压低至0.43 MPa时,应立即将开关改为非自动.五.注意事项:1．在操作机构和断路器连接调整之前，严禁进行合分闸操作2．任何情况下严禁强行手动接通储能电机主回路进行储能3．严禁手动合闸4．手动储能由检修人员进行，手动储能时应观察储能指示灯和储满能标志。

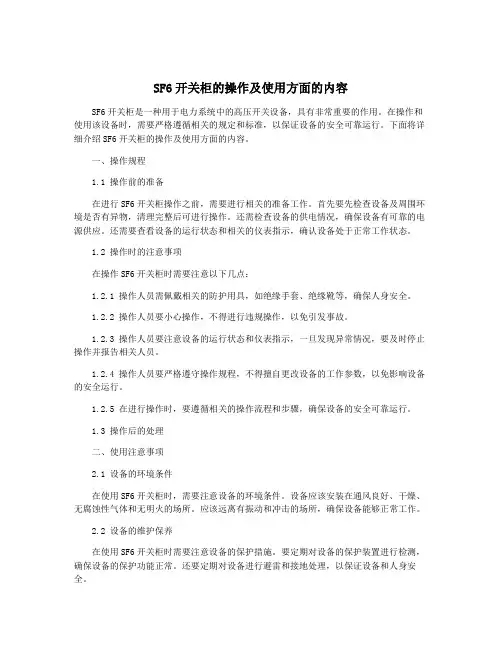

SF6开关柜的操作及使用方面的内容SF6开关柜是一种用于电力系统中的高压开关设备，具有非常重要的作用。

在操作和使用该设备时，需要严格遵循相关的规定和标准，以保证设备的安全可靠运行。

下面将详细介绍SF6开关柜的操作及使用方面的内容。

一、操作规程1.1 操作前的准备在进行SF6开关柜操作之前，需要进行相关的准备工作。

首先要先检查设备及周围环境是否有异物，清理完整后可进行操作。

还需检查设备的供电情况，确保设备有可靠的电源供应。

还需要查看设备的运行状态和相关的仪表指示，确认设备处于正常工作状态。

1.2 操作时的注意事项在操作SF6开关柜时需要注意以下几点：1.2.1 操作人员需佩戴相关的防护用具，如绝缘手套、绝缘靴等，确保人身安全。

1.2.2 操作人员要小心操作，不得进行违规操作，以免引发事故。

1.2.3 操作人员要注意设备的运行状态和仪表指示，一旦发现异常情况，要及时停止操作并报告相关人员。

1.2.4 操作人员要严格遵守操作规程，不得擅自更改设备的工作参数，以免影响设备的安全运行。

1.2.5 在进行操作时，要遵循相关的操作流程和步骤，确保设备的安全可靠运行。

1.3 操作后的处理二、使用注意事项2.1 设备的环境条件在使用SF6开关柜时，需要注意设备的环境条件。

设备应该安装在通风良好、干燥、无腐蚀性气体和无明火的场所。

应该远离有振动和冲击的场所，确保设备能够正常工作。

2.2 设备的维护保养在使用SF6开关柜时需要注意设备的保护措施。

要定期对设备的保护装置进行检测，确保设备的保护功能正常。

还要定期对设备进行避雷和接地处理，以保证设备和人身安全。

2.4.1 在使用过程中，要遵循设备的使用说明书和相关规定，不得越权操作。

2.4.3 在使用设备时应注意安全用电，确保设备的供电可靠。

2.4.5 使用完设备后要做好相关的记录和整理工作，确保设备处于安全状态。

三、设备故障排除3.1 常见故障及处理方法在SF6开关柜的使用过程中，常见的故障有设备的过载、短路、漏电等情况。

江苏省电力公司物资招标采购12kV柱上负荷开关（SF6）技术规范书二〇一一年二月目录I、设备规格一览表 (1)II、技术规范书 (2)1 范围 (2)2 规范性引用文件 (2)3 使用环境条件 (2)4 技术参数及要求 (3)5 试验标准及要求 (5)5.1 型式试验 (5)5.2 出厂试验 (6)5.3 现场试验 (6)6 包装及运输 (6)I、设备规格一览表II、技术规范书1 范围本技术规范规定了12kV柱上SF6负荷开关的使用条件、主要技术参数、功能设计、结构、性能、安装和试验等方面的技术要求。

本技术规范适用于江苏省电力公司所需的12kV柱上SF6负荷开关。

本技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，设备生产厂家应提供符合本技术规范、国家标准、电力行业标准以及国际标准的优质产品。

投标人应严格按附录A的要求提供相应文件，确保提供文件的真实性和完整性，并承担提供文件与本次投标产品存在偏差造成的一切后果。

本技术规范所使用的标准如遇与设备生产厂家所执行的标准不一致时，按较高标准执行。

2 规范性引用文件供货方应使用最新颁布执行的国家标准、行业标准和IEC标准，在用户方同意时可以使用其他性能更高的标准。

行业标准中已对产品质量分等作出规定的条款，供货方所提供的产品性能应达到优等品的标准。

下列标准所包含的有关条文，通过引用而构成为本技术条件的条文。

所有标准都会被修订，使用本技术条件的各方应探讨采用下列标准最新版本的可能性。

GB/T 11022 高压开关设备和控制设备标准的共同技术要求GB 1985 高压交流隔离开关和接地开关DL/T 486 交流高压隔离开关订货技术条件DL/T 593 高压开关设备的共用订货技术导则DL/T 728 气体绝缘金属封闭开关设备订货技术导则DL/T 844 12kV少维护户外配电开关设备通用技术条件GB 3804 3.6 kV~40.5 kV 高压交流负荷开关3 使用环境条件3.1 海拔高度 1000 m3.2 最高环境温度 + 40 ℃3.3 最低环境温度 -25 ℃3.4 日照强度 0.1W/cm²（风速：0.5m/s）3.5 最大日温差 25K3.6 户内相对湿度：日平均值≤95%，月平均值≤90%3.7 最大风速 35m/s(注：风速是指离地面10m高度的10min平均风速)3.8 荷载同时有10mm覆冰和17.5m/s的风速3.9 耐地震能力地面水平加速度0.2g；垂直加速度0.1g同时作用。

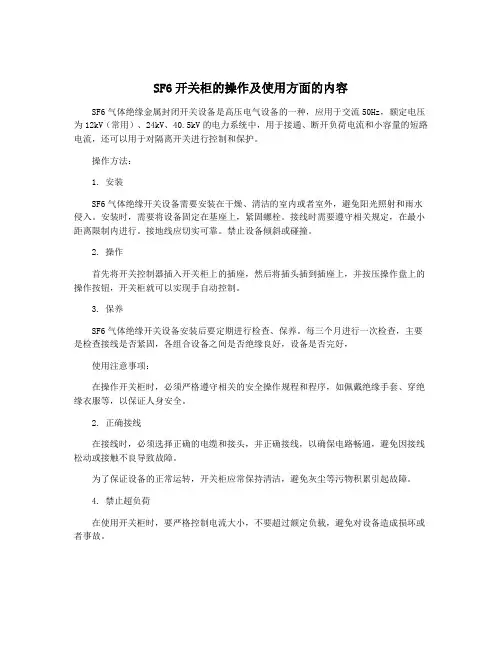

SF6开关柜的操作及使用方面的内容
SF6气体绝缘金属封闭开关设备是高压电气设备的一种，应用于交流50Hz，额定电压为12kV（常用）、24kV、40.5kV的电力系统中，用于接通、断开负荷电流和小容量的短路电流，还可以用于对隔离开关进行控制和保护。

操作方法：
1. 安装
SF6气体绝缘开关设备需要安装在干燥、清洁的室内或者室外，避免阳光照射和雨水侵入。

安装时，需要将设备固定在基座上，紧固螺栓。

接线时需要遵守相关规定，在最小距离限制内进行。

接地线应切实可靠。

禁止设备倾斜或碰撞。

2. 操作
首先将开关控制器插入开关柜上的插座，然后将插头插到插座上，并按压操作盘上的操作按钮，开关柜就可以实现手自动控制。

3. 保养
SF6气体绝缘开关设备安装后要定期进行检查、保养。

每三个月进行一次检查，主要是检查接线是否紧固，各组合设备之间是否绝缘良好，设备是否完好，
使用注意事项：
在操作开关柜时，必须严格遵守相关的安全操作规程和程序，如佩戴绝缘手套、穿绝缘衣服等，以保证人身安全。

2. 正确接线
在接线时，必须选择正确的电缆和接头，并正确接线，以确保电路畅通，避免因接线松动或接触不良导致故障。

为了保证设备的正常运转，开关柜应常保持清洁，避免灰尘等污物积累引起故障。

4. 禁止超负荷
在使用开关柜时，要严格控制电流大小，不要超过额定负载，避免对设备造成损坏或者事故。

需要定期检修和保养设备，如检查间隙、清除污物、更换和维修零部件等，确保设备保持良好的状态。

同时，需要制定相应的维护计划，以便及时解决设备问题，避免产生损失。

东莞市雄丰配电设备有限公司XGN15-12箱型固定式户内交流金属封闭开关设备产品使用说明书一、 用途与特点XGN15-12箱型固定式户内交流金属封闭开关设备（以下简称SF6环网柜）用于额定电压12kV，额定频率50Hz的三相交流系统中作为接受与分配电能之用。

SF6环网柜是一种结构紧凑安全可靠的开关柜，本系列产品开关采用三工位六氟化硫负荷开关和组合电器，具有旧式产气式和压气式开关无法比拟的优良性能，转移电流达1500Ａ。

本产品尺寸小，占地面积小，运行可靠，安装使用方便，柜体外壳防护达到：IP4X。

SF6环网柜符合GB3906-2006《3.6~40.5kV交流金属封闭开关设备和控制设备》、GB11022-1999《高压开关设备和控制设备标准的共用技术条件》、DL/T404-1997《户内交流高压开关柜订货技术条件》国家标准要求。

二、 结构特征◆SF6环网柜整柜由薄钢板弯制成型的左右侧板、顶板、底板、后封板、上下柜门等结构件用紧固件(螺栓采用防拆的梅花头)组装而成。

柜内分隔成上下两层，分别为母线室、电缆室、操作机构室与仪表室。

◆SF6环网柜为了提高设备的安全防护等级，与一次带电回路相通的外壳门边设计特别的钣金止口，目的是防止在关门状态时，阻止大于1毫米的外物伸入接触一次带电体，这些设计，使得本设备外壳防护等级达IP4X。

◆标准化方式设计的顶部单元加底部单元结构，可按各种要求随意组合扩展，拼合快速简单，有需要时，可按客户要求改变柜宽，柜高及柜深，安装十分方便。

◆SF6环网柜可以配用CTI单弹簧机构加FLN36-12D型负荷开关组合成（Ｆ柜）或CTII型双弹簧机构加FLN36-12D型负荷开关组合成熔断器组合电器（F.R柜）◆SF6环网柜配套的两种操作机构有如下特点：CTI单弹簧机构操作地刀或负荷开关的分合闸都是插入手柄操作；CTII型双弹簧机构操作地刀的分合闸用手柄操作，而负荷开关合闸用手柄进行，分闸直接用分闸按钮。

东莞市雄丰配电设备有限公司XGN15-12箱型固定式户内交流金属封闭开关设备产品使用说明书一、 用途与特点XGN15-12箱型固定式户内交流金属封闭开关设备（以下简称SF6环网柜）用于额定电压12kV，额定频率50Hz的三相交流系统中作为接受与分配电能之用。

SF6环网柜是一种结构紧凑安全可靠的开关柜，本系列产品开关采用三工位六氟化硫负荷开关和组合电器，具有旧式产气式和压气式开关无法比拟的优良性能，转移电流达1500Ａ。

本产品尺寸小，占地面积小，运行可靠，安装使用方便，柜体外壳防护达到：IP4X。

SF6环网柜符合GB3906-2006《3.6~40.5kV交流金属封闭开关设备和控制设备》、GB11022-1999《高压开关设备和控制设备标准的共用技术条件》、DL/T404-1997《户内交流高压开关柜订货技术条件》国家标准要求。

二、 结构特征◆SF6环网柜整柜由薄钢板弯制成型的左右侧板、顶板、底板、后封板、上下柜门等结构件用紧固件(螺栓采用防拆的梅花头)组装而成。

柜内分隔成上下两层，分别为母线室、电缆室、操作机构室与仪表室。

◆SF6环网柜为了提高设备的安全防护等级，与一次带电回路相通的外壳门边设计特别的钣金止口，目的是防止在关门状态时，阻止大于1毫米的外物伸入接触一次带电体，这些设计，使得本设备外壳防护等级达IP4X。

◆标准化方式设计的顶部单元加底部单元结构，可按各种要求随意组合扩展，拼合快速简单，有需要时，可按客户要求改变柜宽，柜高及柜深，安装十分方便。

◆SF6环网柜可以配用CTI单弹簧机构加FLN36-12D型负荷开关组合成（Ｆ柜）或CTII型双弹簧机构加FLN36-12D型负荷开关组合成熔断器组合电器（F.R柜）◆SF6环网柜配套的两种操作机构有如下特点：CTI单弹簧机构操作地刀或负荷开关的分合闸都是插入手柄操作；CTII型双弹簧机构操作地刀的分合闸用手柄操作，而负荷开关合闸用手柄进行，分闸直接用分闸按钮。

高压电缆分支箱(带开关）1.0 概述DWF-12高压电缆分接箱是由12kV电缆附件、负荷开关、12kV电器元件、二次元件和箱体组成的高压成套开关设备，适用于电缆网络中作为电缆的联接、分接和电能的转移、分配。

产品具备下列特点：1. 电缆接头、绝缘母线及负荷开关完美结合，达到全绝缘、全封闭、可触摸的境界；2. 结构灵活，可单独使用负荷开关，也可整柜安装负荷开关柜或充气环网柜；3. 组合多样，最多可达5分支进出线；4. 外形美观、操作简便、占地面积小、免维护；5. 可装设电源PT、控制电源、短路故障指示器、RTU 和FTU等多种一、二次元件；2.0 使用场所本产品主要用于额定频率50Hz、电压12kV的环网系统及一般放射式系统的电缆接点处，用以分配电能。

广泛用于城市工业园、住宅小区、商业中心、大型工矿企业等场所的配电网，特别适用于城市电网的电缆化改造工程，可大大节省设备和电缆的投资，提高供电的可靠性。

3.0 正常使用环境条件a. 环境温度：上限+45°，下限-40°；b. 相对湿度：日平均值不大于95%，月平均值不大于90%；c. 海拔不超过1000m；d. 地震烈度：≤8度；e. 最大风速：≤35m/S；f. 安装地点倾斜度不大于5°；g. 污秽等级：3级；3.1特殊工作条件：在超过规定的正常的环境条件下使用，请用户和我公司协商。

4.0 采用标准GB/T11022 《高压开关设备和控制设备标准的共用技术条件》GB/T12706.4 《额定电压1kV（U m=1.2kV）到35kV（U m=40.5kV）挤包绝缘电缆及其附件第4部分：额定电压6kV（U m=7.2kV）到35kV（U m=40.5kV）电缆附件试验要求》GB3804 《3-63kV交流高压负荷开关》GB4208 《外壳防护等级（IP代码）》GB11032 《交流无间隙金属氧化锌避雷器》GB311.1 《绝缘配合第1部分：定义、原则和规则》5.0 产品型号的组成及含义2—用字母A、B、C、D表示开关的台数；A—1台负荷开关；B—2台负荷开关；C—3台负荷开关；D—4台负荷开关；无开关用0表示3—接线方式，见方案号；4—装避雷器用Y表示，无避雷器时不标注；用户需配置短路故障指示器时，请在供货合同中说明6.0 结构特点6.1 导电回路由电缆和电缆附件通过内胀式应力锥结构配合，达到全密闭、全绝缘；6.2 电缆接头支架采用不锈钢弯制而成，既保证了强度又避免了产生涡流；6.3外壳采用不锈钢或彩钢板制作，能适应各种恶劣的户外环境；6.4产品内可带SF6负荷开关或真空负荷开关；6.5 电缆分接箱前后开门可方便的进行负荷开关的操作、维护和电缆附件的安装、维护；6.6 产品可分为代开开关型电缆分接箱、环网型电缆分接箱、可触摸插拔型电缆分接箱；7.0 技术参数7.1分接箱技术参数：序号项目单位参数1 额定电压kV 3 6 102 最高工作电压kV 3.6 7.2 123 额定频率Hz 504 主母线额定电流 A 400/6305 额定短时耐受电流/持续时间kA/S 20/36 额定峰值耐受电流kA 507 工频耐受电压kV 428 雷电冲击耐受电压（峰值）kV 959 回路电阻（不大于）（扣除电缆及负荷开关部分）μΩ6010 局部放电量（不大于）pC 20（15kV）11 适用电缆类型XLPE12 适用电缆截面mm2 25—30013 防护等级IP33 注：部分技术参数由选用元件特性确定7.2 SF6负荷开关技术参数：序号名称单位参数1 额定电压kV 102 最高工作电压kV 123 额定频率Hz 504 工频耐受电压相间、对地/隔离断口kV 42/485 雷电冲击电压相间、对地/隔离断口kV 75/856 5%额定有功负载开断电流 A 31.57 额定电缆充电电流 A 108 额定开断空载变压器容量k VA 12509 主回路额定短时耐受电流/持续时间kA/S 20/310 接地回路额定短时耐受电流/持续时间kA/S 20/211 额定峰值耐受电流和短路关合电流（峰值）kA 5012 机械寿命次2000013 二次回路工频耐压V 2000注：部分技术参数因选用厂家不同略不同7.3 VLBS(H)-12真空负荷开关技术参数VLBS(H)-12真空负荷开关技术参数序号项目单位数值1 额定频率Hz 502 额定电压kV 103 额定电流 A 6304 额定雷电冲击耐受电压kV 75 （相间对地）85 （断口间）75（真空灭弧室）5 额定工频耐受电压kV42（相间对地）48（断口间）42（真空灭弧室）6 额定短路关合电流kA 507 3S 额定热稳定电流kA 208 额定动稳定电流kA 509 短路开断电流（真空灭弧室）kA 1010 最大熔断器电流 A 12511 局部放电放电量PC ≤512 开断变压器空载电流 A 1613 相间中心距mm 21014 接地开关2S短时耐受电流kA 2015 电器寿命次200007.4 可触摸电缆附件技术参数可触摸电缆附件技术参数序号项目单位技术参数1 额定频率Hz 502 系统额定电压kV 103 产品额定电压kV 8.7/154 额定电流 A 6305 主回路额定短时耐受电流/持续时间kA/S 20/2 2次6 额定峰值耐受电流（峰值）kA 507 额定工频耐受电压（1min）kV 458 局部放电试验pC 10pC（15kV）9 雷电冲击耐受电压kV （1.2/50μ±10次）105kV10 直流耐受电压kV 52kV（负极性15min）11 屏蔽电阻测量kΩ≤5（在单独试样上进行）注：该产品符合DIN 47636标准，设计规范符合IEC 60502:2标准，试验要求符合IEC60502:4标准，试验方法符合IEC 61442标准。

SF6开关柜的操作及使用方面的内容SF6开关柜是一种用于控制、保护和监视高压电气设备的重要设备，在许多工业和电力领域中得到广泛应用。

本文将介绍SF6开关柜的操作及使用方面的相关内容，希望能为相关从业人员提供一些帮助和指导。

一、SF6开关柜的基本原理SF6开关柜是一种利用SF6气体作为绝缘介质和灭弧介质的高压开关设备。

它主要由绝缘柱、操作机构、灭弧室、控制单元等部件组成。

SF6气体具有很好的绝缘性能和灭弧性能，因此能有效地实现高压设备的控制和保护。

1. 开关柜的手动操作在进行手动操作之前，必须先检查SF6开关柜的运行状态，确认操作环境安全。

然后根据操作手册中的指导，进行相关的设备操作，例如合闸、分闸、手动弹簧储能、手动断路等。

操作过程中要保持清醒和专注，确保操作的准确性和安全性。

2. 开关柜的自动操作SF6开关柜也可以实现自动操作，这需要通过控制单元对设备进行程序控制。

在进行自动操作之前，首先要编写好相应的控制程序，然后通过控制单元进行加载和运行。

在自动操作过程中应加强对设备运行状态的监控，随时准备对异常情况进行处理。

3. 开关柜的远程操作为方便远程监控和控制，一些SF6开关柜配备了远程通信模块。

操作人员可以通过远程控制中心对设备进行远程操作，实现电网设备的远程控制和监视。

在进行远程操作之前，需要确认控制中心和开关柜之间的通信连接是正常的。

三、SF6开关柜的使用注意事项1. 安全第一在操作SF6开关柜时一定要把安全放在第一位，要时刻注意设备的运行状态，并遵循相关的操作规程和安全操作要求。

在操作过程中要注意防止触电、灭弧室内的SF6气体泄漏等危险行为。

2. 设备维护定期对SF6开关柜进行检查和维护是非常重要的，通过定期的维护可以保证设备的正常运行，延长设备的使用寿命。

常见的维护包括清洁、润滑、检测、测量、调整等操作。

3. 故障处理SF6开关柜在使用过程中可能会出现各种故障，例如设备无法正常合闸、分闸、操作机构异常、灭弧室故障等。

电缆分支箱使用说明书(共4页)
--本页仅作为文档封面，使用时请直接删除即可--
--内页可以根据需求调整合适字体及大小--
12KV户外电缆分接箱（不带开关型）
● 成套性强● 体型小巧
一、概述
●欧式 (T型连接) 电缆分支箱是近几年来广泛用于电力配网系统中的电缆化工程设备，它主要特点是双向开门、利用绝缘套管作为连接母排，具有长度小、电缆排列清楚、三芯电缆不需大跨度交叉等显着优点。

一般采用额定电流630A螺栓固定连接式电缆接头。

所采用的电缆接头符合DIN47636标准(见图1)。

二、功能和特点
1、全绝缘、全密封、全防护、全工况。

2、进出线灵活，实际应用最多有8分支进出线。

3、抗洪水、抗污秽、抗凝露、抗凝霜、耐腐蚀。

4、体积小、结构紧凑、安装简单、操作方便。

5、可带氧化锌避雷器。

6、可安装带电指示器，提示操作人员线路带电。

7、可安装电缆型短路故障指示器，便于迅速查找电缆故障。

8、有多种箱体材质可选择:普通冷轧板和不锈钢板等。

三、用途
●广泛使用于：城市工业园区、城市住宅小区、城市商业中心、矿区和钢铁、汽车、石油、化工、水泥等大型企业以及其他场合的10kV电缆配网系统中环网联接配电网，是城网改造的理想设备。

四、订货须知
●请注明所选用电缆分支箱的型号、进出线数目、备用回路数量、电缆的标称截面;
●保护装置要求：如无要求则按本公司标准供给;
●箱体外壳要求及外壳颜色：如无要求则按本公司标准供给。

上海昌开电器有限公司。

高压电缆分支箱(带开关）1.0 概述DWF-12高压电缆分接箱是由12kV电缆附件、负荷开关、12kV电器元件、二次元件和箱体组成的高压成套开关设备，适用于电缆网络中作为电缆的联接、分接和电能的转移、分配。

产品具备下列特点：1. 电缆接头、绝缘母线及负荷开关完美结合，达到全绝缘、全封闭、可触摸的境界；2. 结构灵活，可单独使用负荷开关，也可整柜安装负荷开关柜或充气环网柜；3. 组合多样，最多可达5分支进出线；4. 外形美观、操作简便、占地面积小、免维护；5. 可装设电源PT、控制电源、短路故障指示器、RTU 和FTU等多种一、二次元件；2.0 使用场所本产品主要用于额定频率50Hz、电压12kV的环网系统及一般放射式系统的电缆接点处，用以分配电能。

广泛用于城市工业园、住宅小区、商业中心、大型工矿企业等场所的配电网，特别适用于城市电网的电缆化改造工程，可大大节省设备和电缆的投资，提高供电的可靠性。

3.0 正常使用环境条件a. 环境温度：上限+45°，下限-40°；b. 相对湿度：日平均值不大于95%，月平均值不大于90%；c. 海拔不超过1000m；d. 地震烈度：≤8度；e. 最大风速：≤35m/S；f. 安装地点倾斜度不大于5°；g. 污秽等级：3级；3.1特殊工作条件：在超过规定的正常的环境条件下使用，请用户和我公司协商。

4.0 采用标准GB/T11022 《高压开关设备和控制设备标准的共用技术条件》GB/T12706.4 《额定电压1kV（U m=1.2kV）到35kV（U m=40.5kV）挤包绝缘电缆及其附件第4部分：额定电压6kV（U m=7.2kV）到35kV（U m=40.5kV）电缆附件试验要求》GB3804 《3-63kV交流高压负荷开关》GB4208 《外壳防护等级（IP代码）》GB11032 《交流无间隙金属氧化锌避雷器》GB311.1 《绝缘配合第1部分：定义、原则和规则》5.0 产品型号的组成及含义2—用字母A、B、C、D表示开关的台数；A—1台负荷开关；B—2台负荷开关；C—3台负荷开关；D—4台负荷开关；无开关用0表示3—接线方式，见方案号；4—装避雷器用Y表示，无避雷器时不标注；用户需配置短路故障指示器时，请在供货合同中说明6.0 结构特点6.1 导电回路由电缆和电缆附件通过内胀式应力锥结构配合，达到全密闭、全绝缘；6.2 电缆接头支架采用不锈钢弯制而成，既保证了强度又避免了产生涡流；6.3外壳采用不锈钢或彩钢板制作，能适应各种恶劣的户外环境；6.4产品内可带SF6负荷开关或真空负荷开关；6.5 电缆分接箱前后开门可方便的进行负荷开关的操作、维护和电缆附件的安装、维护；6.6 产品可分为代开开关型电缆分接箱、环网型电缆分接箱、可触摸插拔型电缆分接箱；7.0 技术参数7.1分接箱技术参数：序号项目单位参数1 额定电压kV 3 6 102 最高工作电压kV 3.6 7.2 123 额定频率Hz 504 主母线额定电流 A 400/6305 额定短时耐受电流/持续时间kA/S 20/36 额定峰值耐受电流kA 507 工频耐受电压kV 428 雷电冲击耐受电压（峰值）kV 959 回路电阻（不大于）（扣除电缆及负荷开关部分）μΩ6010 局部放电量（不大于）pC 20（15kV）11 适用电缆类型XLPE12 适用电缆截面mm2 25—30013 防护等级IP33 注：部分技术参数由选用元件特性确定7.2 SF6负荷开关技术参数：序号名称单位参数1 额定电压kV 102 最高工作电压kV 123 额定频率Hz 504 工频耐受电压相间、对地/隔离断口kV 42/485 雷电冲击电压相间、对地/隔离断口kV 75/856 5%额定有功负载开断电流 A 31.57 额定电缆充电电流 A 108 额定开断空载变压器容量k VA 12509 主回路额定短时耐受电流/持续时间kA/S 20/310 接地回路额定短时耐受电流/持续时间kA/S 20/211 额定峰值耐受电流和短路关合电流（峰值）kA 5012 机械寿命次2000013 二次回路工频耐压V 2000注：部分技术参数因选用厂家不同略不同7.3 VLBS(H)-12真空负荷开关技术参数VLBS(H)-12真空负荷开关技术参数序号项目单位数值1 额定频率Hz 502 额定电压kV 103 额定电流 A 6304 额定雷电冲击耐受电压kV 75 （相间对地）85 （断口间）75（真空灭弧室）5 额定工频耐受电压kV42（相间对地）48（断口间）42（真空灭弧室）6 额定短路关合电流kA 507 3S 额定热稳定电流kA 208 额定动稳定电流kA 509 短路开断电流（真空灭弧室）kA 1010 最大熔断器电流 A 12511 局部放电放电量PC ≤512 开断变压器空载电流 A 1613 相间中心距mm 21014 接地开关2S短时耐受电流kA 2015 电器寿命次200007.4 可触摸电缆附件技术参数可触摸电缆附件技术参数序号项目单位技术参数1 额定频率Hz 502 系统额定电压kV 103 产品额定电压kV 8.7/154 额定电流 A 6305 主回路额定短时耐受电流/持续时间kA/S 20/2 2次6 额定峰值耐受电流（峰值）kA 507 额定工频耐受电压（1min）kV 458 局部放电试验pC 10pC（15kV）9 雷电冲击耐受电压kV （1.2/50μ±10次）105kV10 直流耐受电压kV 52kV（负极性15min）11 屏蔽电阻测量kΩ≤5（在单独试样上进行）注：该产品符合DIN 47636标准，设计规范符合IEC 60502:2标准，试验要求符合IEC60502:4标准，试验方法符合IEC 61442标准。
