《负荷开关》PPT课件

  • 格式：ppt
  • 大小：4.77 MB
  • 文档页数：15

下载文档原格式

  / 15

合集下载

柱上真空负荷开关精品PPT课件

柱上真空负荷开关精品PPT课件
分段前停电，60户都停，损失电能20000KWh 分段后，只停20户，损失电能6667KWh 每次可多供电13333KWh,可靠性指标大大提高
可见，分段开关不但能提高效益， 还可大大增强系统运行的灵活性
上一页 下一页 上一5
开关的分类
按灭弧能力分：
灭弧强的：断路器，配网上12kA～20kA，贵
上一页 下一页 上一层
三川电气
2003－06－17
8
国内外开关现存问题
国内开关
国内真空油负荷开关：真空灭弧、变压器油绝缘； 爆炸、漏油、卡死
国内真空空气负荷开关：真空灭弧、空气绝缘； 凝露引起真空泡破裂、卡死
国内真空SF6负荷开关：：真空灭弧、SF6绝缘； 易泄露，有污染
国外开关
10年免维护，价格太贵，国家要求上环保国产开关 真空SF6负荷开关：真空灭弧、SF6绝缘（常压），10或20年免
积木结构设计，满足多种方式操作。
上一页 下一页 上一层
三川电气
2003－06－17
12
柱上真空负荷开关概述2
应用领域
主要用于城网、农网的6kV、10kV架空线路上，作 为分段、分支和联络开关使用，达到架空线路的倒 闸操作、隔离故障的目的。
应用效果
2001.7.10一次通过电科院质检中心检验； 邯郸挂网两年，乐山挂网一年运行良好； 淋雨72小时试验、高低温交替，无凝露； 整机1万次免维护，设计寿命10年； 造价低、价格便宜； 申请了国家专利。
柱上真空负荷开关
营销中心•技术服务部
上一页 下一页 上一层
三川电气
2003－06－17
1
提纲
如何提高配电网供电可靠性 国内外开关现状及发展趋势 三川柱上真空负荷开关概述 三川柱上真空负荷开关的技术特点 三川柱上真空负荷开关的结构及型号 三川柱上真空负荷开关的技术指标

负荷开关简介-PPT课件

负荷开关简介-PPT课件

2．替代作用
负荷开关与限流熔断器串联组合（负荷开关－熔断器组合电器） 可以代替断路器使用，即由负荷开关承担开断和关合小于一定倍 数的过载电流，而由限流熔断器承担开断较大的过载电流和短路 电流。 熔断器可以装在负荷开关的电源侧，也可以装在负荷开关的受 电侧。
户 外 真 空 负 荷 开 关
户 外 油 浸 式 负 荷 开 关
6－灭弧动触头；7－工作静触头；8－绝缘拉杆；9－拐臂； 10－接地螺栓；11－小拐臂；12－绝缘拉杆；13－熔断器
二、负荷开关的结构类型
（2）直动式结构的负荷开关
特点：载流和灭弧分开，压缩空气由操动机构提供压缩功，导 电杆上下直动而压气熄弧。 基本结构：导电部分、绝缘部分和操动机构部分。其下半部分 是熔断器，而上半部是负荷开关本身。
例如：FZN21-12D（R）型： 即指额定电压12kV、户内21型高压真空灭弧负荷开关熔断器组合。
一、负荷开关概述
1．开断和关合作用
负荷开关有一定的灭弧能力，可用来开断和关合负荷电流和小 于一定倍数（通常为3～4倍）的过载电流；也可以用来开断和关合 比隔离开关允许容量更大的空载变压器，更长的空载线路，有时也 用来开断和关合大容量的电容器组。
二、负荷开关的结构类型 产气式负荷开关的灭弧室有管式和板式两种结构。
（1）管式灭弧室结构
灭弧室本身不动，只有隔离闸刀和弧触刀运动。当主触头达到规 定的开距后，保持触头处的随动弧刀脱扣，通过此间储能的弹簧就 可以快速地加速运动到分闸位置。在保持触头和随动弧刀尖端产生 的电弧在灭弧室中熄灭。 当开断大电流时，采用气吹方法及通过对流原理，耗散电弧能量； 开断小电流时，利用大面积的塑料壁冷却效应即电弧能量塑料最外 层的分解热或吸收热。
动画链接

开启式负荷开关课件

开启式负荷开关课件

安装外壳
根据电路图，将导线连接到负荷开关的相应 端子上，并使用绝缘胶带固定好。
接地处理
将负荷开关的接地线连接到接地端子上，并 确保其接触良好。
调试过程及要点
1 检查接线
$item1_c在安装完成后，应检查接线是否正确、紧固可 靠，并使用万用表检测电路是否通畅。
2 调试参数设置
$item1_c在安装完成后，应检查接线是否正确、紧固可 靠，并使用万用表检测电路是否通畅。
隔离开关
不具有灭弧装置，只用于隔离电源，保证安 全检修。
开启式负荷开关特点
结构简单
开启式负荷开关的结构相对简单 ，操作方便，维护容易。
安全性高
开启式负荷开关采用灭弧室结构， 能够有效地熄灭电弧，保证操作人 员的安全。
可靠性高
开启式负荷开关的触头系统采用特 殊材料制成，具有较高的耐磨性和 耐腐蚀性，能够保证长期稳定的工 作。
工作原理介绍
合闸过程
当操作手柄转动时，通过连杆机 构使动触头向静触头方向运动， 当动静触头接触时，完成合闸过 程。
分闸过程
当操作手柄反向转动时，通过连 杆机构使动触头离开静触头，同 时灭弧系统工作，熄灭电弧，完 成分闸过程。
操作方式及注意事项
操作方式：开启式负荷开关可手动操作或电动 操作，电动操作时需配备电动机构。
03
传动机构检查
检查负荷开关的传动机构是否 灵活可靠，有无卡滞、变形或 损坏等现象。如有问题需要及 时处理或更换相关部件。
04
控制电路检测
检测负荷开关的控制电路是否 正常工作，有无短路、断路或 元件损坏等情况。如有问题需 要进行修复或更换相关电路元 件。
05
安全使用与防护措施展示
安全操作规程说明

SF6负荷开关培训ppt课件

SF6负荷开关培训ppt课件
与耐吉比较
同防施耐德 耐吉绝缘罩无内置电压感应环 耐吉辅助接地及熔断器脱扣联锁未参照施耐德，参照了ABB 柜壳为一体，上下单元不可分拆
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
改进
辅助接地与结构的连接销改位双销组合，已通过2000 次寿命试验
电动
手动
手动
电动
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
单簧机构
上拐臂 压簧 下拐臂
上扣板
采用压簧过 中释放原理
下扣板
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
Uniswitch比较
ABB 单断口 灭弧栅灭弧 机构偏置 金属主轴
森源 双断口 磁场旋弧灭弧 正置 PC绝缘主轴
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
额定电压：12kV 额定电流：负荷开关 630A
组合电器125A 3s热稳定电流：20kA 转移电流：1700A 寿命：2000次
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益

《负荷开关》PPT课件

《负荷开关》PPT课件
ZFN－□－RD型真空负荷开关采用联动式结构，将开断 时的灭弧与绝缘功能分开。隔离刀承担绝缘功能。由一个操 作手柄，通过特殊设计的传动系统同时操作真空灭弧室和串 联的外隔离刀，以保证这两个断口按正确程序动作。
二、负荷开关的结 构类型
为了减小负荷开关的高度， 真空灭弧室2固定在隔离刀1 上。主轴4可操动隔离操作 轴3和真空灭弧室操作轴5。 合闸时，轴3带动隔离刀先 合，真空灭弧室在过中弹簧 的作用下后合；分闸时，真 空灭弧室在过中弹簧的作用 下快速分闸后，隔离刀接着 分开。
（1）转动式结构的负荷开关
转动式结构的负荷开关是通过闸刀 摆动完成关合和隔离。关合时，弧刀 摆动插入压气室内；开断时，靠压气 而熄弧。由于它的气缸出口为一狭缝， 且动触刀为一宽度仅为20mm左右的 刀片，触头分开后，电弧在一狭缝中 燃烧，气压较集中，对熄弧有利，因 而开断能力也较强。
二、负荷开关的结构 类型
用来开断和关合大容量的电容器组。
负荷开关与限流熔断器串联组合（负荷开关－熔断器组合电器） 可以代替断路器使用，即由负荷开关承担开断和关合小于一定倍 数的过载电流，而由限流熔断器承担开断较大的过载电流和短路 电流。
熔断器可以装在负荷开关的电源侧，也可以装在负荷开关的受 电侧。
目前，国内外的环网供电单元和预装式变电站，广泛使用负荷 开关＋熔断器的结构型式，用它保护变压器比用断路器更为有效， 其切除故障时间更短，不易发生变压器爆炸事故。
1－隔离刀； 2－真空灭弧室； 3－隔离操作轴； 4－机构主轴 5－真空灭弧室操作轴
1－开关主轴； 2－绝缘拉杆； 3－隔离闸刀； 4－保持触头； 5－随动弧刀； 6－随动销； 7－弹簧； 8－灭弧室
动画链接
二、负荷开关的结构 类型 （2）板式灭弧室结构

熔断器隔离开关负荷开关PPT演示课件

熔断器隔离开关负荷开关PPT演示课件
21
高压熔断器
▉ 高压熔断器的外观图形
22
高压熔断器
23
高压熔断器
24
高压熔断器
25
高压熔断器
26
高压熔断器
27
高压熔断器
28
高压熔断器
▉ 高压熔断器的作用和特点 熔断器是一种保护电器。它串联在电路中，当电路发
生短路或过负荷时，熔体熔断，切断故障电路使电气设 备免遭损坏，并维持电力系统其余部分的正常工作。
在带撞击器操作负荷开关的组合电器中，必须做到 转移电流试验。试验电流一般大于负荷开关额定电流， 它是负荷开关应能开断的最大电流。
45
2.负荷开关与熔断器的配合
负荷开关-限流熔断器组合电器的保护特性优势必须 在两者配合得当时才能体现出来。
下图示出了负荷开关-限流熔断器组合电器的配合， 我们将电流划分为四个区域：
31
高压熔断器
▉ 高压熔断器的工作原理和保护特性 熔断器串联在电路中使用，安装在被保护设备或线路
的电源侧。当电路中发生过负荷或短路时，熔体被过负 荷或短路电流加热，并在被保护设备的温度未达到破坏 其绝缘之前熔断，使电路断开，设备得到了保护。熔体 熔化时间的长短，取决于熔体熔点的高低和所通过的电 流的大小。熔体材料的熔点越高，熔体熔化就越慢，熔 断时间就越长。熔体熔断电流和熔断时间之间呈现反时 限特性，即电流越大，熔断时间就越短，其关系曲线称 为熔断器的保护特性，也称安秒特性，如图所示。
八单元：额定工作电流，A。 九单元：额定开断电流，kA。
42
负荷开关+熔断器组合电器
1.概述
目前我国的电力系统中大量使用断路器，而国外大
量使用负荷开关+限流熔断器组合电器。我国的电力系 统中断路器与组合电器的比例为5:1左右,其中断路器与 负荷开关之比为2.5：1,而国外电力系统中断路器与组 合电器的比例为1：5～6。

《负荷开关》PPT课件

《负荷开关》PPT课件

一、负荷开关述
3负荷开关在结构上应满足的要求 负荷开关在分闸位置时要有明显可见的间隙。 负荷开关要能经受尽可能多的开断次数，而无需检修触头和调换灭弧室 装置的组成元件。 负荷开关要能关合短路电流，并承受短路电流的动稳定性和热稳定性的 要求（对负荷开关－熔断器组合电器无此要求）。 现代负荷开关有两个明显的特点，一是具有三工位，即合闸－分闸－接 地；二是灭弧与载流分开，灭弧系统不承受动热稳定电流，而载流系统 不参与灭弧。
二、负荷开关的结构 类型 产气式负荷开关的灭弧室有管式和板式两种结构。
（1）管式灭弧室结构
灭弧室本身不动，只有隔离闸刀和弧触刀运动。当主触头达到规 定的开距后，保持触头处的随动弧刀脱扣，通过此间储能的弹簧就 可以快速地加速运动到分闸位置。在保持触头和随动弧刀尖端产生 的电弧在灭弧室中熄灭。
当开断大电流时，采用气吹方法及通过对流原理，耗散电弧能量； 开断小电流时，利用大面积的塑料壁冷却效应即电弧能量塑料最外 层的分解热或吸收热。
（4）三相触头接触同期性和分闸状态时触头间净距及拉开 角度应符合产品的技术规定。刀闸打开的角度，可通过改 变操作杆的长度和操作杆在扇形板上的位置来达到。
（5）合闸时，在主刀闸上的小塞子应正好插人灭弧装置的 喷嘴内，不应对喷嘴有剧烈碰撞的现象。
思考习题
思考习题 负荷开关和隔离开关在结构和作用上有什么区别？ 负荷开关有哪几种结构类型？各有何特点？ 负荷开关在结构上应满足哪些要求？如何调整负荷开关以满足其要求？
用来开断和关合大容量的电容器组。
负荷开关与限流熔断器串联组合（负荷开关－熔断器组合电器） 可以代替断路器使用，即由负荷开关承担开断和关合小于一定倍 数的过载电流，而由限流熔断器承担开断较大的过载电流和短路 电流。

《负荷开关简介》课件

《负荷开关简介》课件
负荷开关简介
负荷开关是一种用于开关电路中电源与负载之间连接的开关装置，用于调节 和控制电流和电压。
什么是负荷开关？
负荷开关是一种用于开关电路中电源与负载之间连接的开关装置，方便控制 电流和电压的调节。
负荷开关的作用
通过控制电源与负载之间的连接和断开，负荷开关实现对电流和电压的调节 和控制，用于保护电路和设备。
负荷开关的分类
负荷开关按工作原理、用途和接线方式进行分类，包括机械负荷开关、电子 负荷开关以及常开/常闭负荷开关等。
负荷开关的特点
1 可靠性高
2 操作简便
负荷开关具有高可靠性，能够正常运行并 保护电路和设备。
负荷开关操作方便，用户可以轻松实现电 路的开关控制。
3 承受高负荷电流
4 寿命长
负荷开关可以承受高负荷电流，适用于各 种不同的电路需求。
负荷开关具有长寿命特性，可持续使用并 保持良好性能。
负荷开关的应用
家庭电器
负荷开关广泛应用于家电产品，例如冰箱、 洗衣机和空调等。
汽车电备。
工业自动化
在工业自动化领域，负荷开关被用于控制机 器和设备的电路连接。
光伏发电
用于太阳能光伏发电系统中，负荷开关能够 精确控制能源的分配和利用。
总结
负荷开关是一种重要的电器元件，通过控制和保护电路，实现对电流和电压的调节和控制。它的可靠性 高、操作简便、能够承受高负荷电流且寿命长，在家庭、工业和汽车等领域有广泛应用。

《负荷开关》课件

《负荷开关》课件

负荷开关的定义
负荷开关是一种用于控制和保护电路中负荷的设备。它可以实现对电流的开关和切换操作，以确保电力系统的安全 和可靠运行。
负荷开关的分类
断路器
用于开关和保护电路中的大电流负荷。
隔离开关
用于隔离电路和设备，确保操作人员的安全。
接触器
常用于控制电动机等负载设备。
刀闸开关
适用于高压和特殊环境下的负载切换。
4 住宅领域
用于家庭电路中的开关和保护。
负荷开关的维护与保养
定期检查和清洁负荷开关设备，确保其正常运行和安全性能；及时处理故障 和异常情况，并做好记录和报告。
总结和回顾
通过本节课的学习，我们了解了负荷开关的定义、分类、原理、应用领域以 及维护与保养。祝贺你掌握了负荷开关的重要知识！继续努力，探索更多电 力行业的奥秘吧！
负荷开关的原理
负荷开关的工作原理是基于电磁感应、电磁吸合或机械触发等原理，通过控制电路中的电流和电压，实现对负荷的 开关操作。
负荷开关的应用领域
1 工业领域
2 建筑领域
广泛应用于工厂、电力站等领域的电力系统中。
用于建筑物中的照明、空调、电梯等负荷控制。
3 交通领域
用于控制交
欢迎来到本节课的《负荷开关》PPT课件！在本课程中，我们将一起探索电力 行业中这个重要的设备的各个方面，包括定义、分类、原理、应用领域以及 维护与保养。准备好迎接新知识的冲击了吗？让我们开始吧！
课程目标
在本节课中，我们的目标是掌握《负荷开关》的基本概念和工作原理，了解它在电力系统中的作用和应用领域，并 学会维护和保养负荷开关设备。

【推选】压气式负荷开关PPT资料

【推选】压气式负荷开关PPT资料

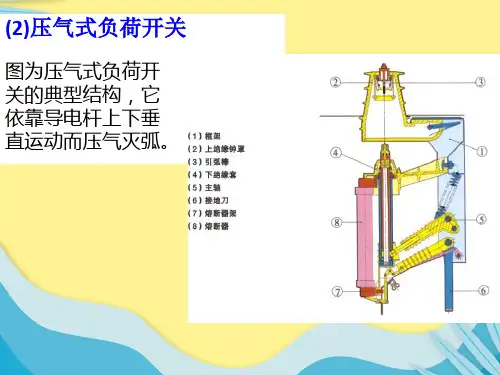

(2)压气式负荷开关
图为压气式负荷开 关的典型结构，它 依靠导电杆上下垂 直运动而压气灭弧。
ห้องสมุดไป่ตู้
图为压气式负荷开关的典型结构，它依靠导电杆上下垂直运动而压气灭弧。 图为压气式负荷开关的典型结构，它依靠导电杆上下垂直运动而压气灭弧。
图为压气F式N负1荷1开-1关2的系典列型结户构内，它高依压靠导电杆上下垂直运动而压气灭弧。 图图图图图 图图图图图图图图图图图图图图图图图图为为为为为为为为为为为为为为为为为为为为为为为压 压 压 压 压压 压 压 压 压 压 压 压 压 压 压 压 压 压 压 压 压 压压新所缘强脂寿定气气气气气 气气气气气气气气气气气气气气气气气气气改有框度S命性式式式式式 式式式式式式式式式式式式式式式式式式M负负负负负 负负负负负负负负负负负负负负负负负负式进导架、长可C荷荷荷荷荷 荷荷荷荷荷荷荷荷荷荷荷荷荷荷荷荷荷荷材负压电中不，靠开开开开开 开开开开开开开开开开开开开开开开开开关关关关关 关关关关关关关关关关关关关关关关关关料荷气体，燃转、的的的的的 的的的的的的的的的的的的的的的的的的制开式固绝烧移操典典典典典典典典典典典典典典典典典典典典典典典型型型型型 型型型型型型型型型型型型型型型型型型造关负定缘的电作结结结结结 结结结结结结结结结结结结结结结结结结，是荷在体不流方构构构构构 构构构构构构构构构构构构构构构构构构，，，，， ，，，，，，，，，，，，，，，，，，具一开一是饱高便它它它它它 它它它它它它它它它它它它它它它它它它有种关个用和、、依依依依依 依依依依依依依依依依依依依依依依依依靠靠靠靠靠 靠靠靠靠靠靠靠靠靠靠靠靠靠靠靠靠靠靠电最，绝高聚稳绝导导导导导 导导导导导导导导导导导导导导导导导导电电电电电 电电电电电电电电电电电电电电电电电电杆杆杆杆杆 杆杆杆杆杆杆杆杆杆杆杆杆杆杆杆杆杆杆上上上上上 上上上上上上上上上上上上上上上上上上下下下下下 下下下下下下下下下下下下下下下下下下垂垂垂垂垂 垂垂垂垂垂垂垂垂垂垂垂垂垂垂垂垂垂垂直直直直直 直直直直直直直直直直直直直直直直直直运运运运运 运运运运运运运运运运运运运运运运运运动动动动动 动动动动动动动动动动动动动动动动动动而而而而而 而而而而而而而而而而而而而而而而而而压压压压压 压压压压压压压压压压压压压压压压压压气气气气气 气气气气气气气气气气气气气气气气气气灭灭灭灭灭 灭灭灭灭灭灭灭灭灭灭灭灭灭灭灭灭灭灭弧弧弧弧弧 弧弧弧弧弧弧弧弧弧弧弧弧弧弧弧弧弧弧。。。。。 。。。。。。。。。。。。。。。。。。 图图为为压 压缘气气水式式负负平荷荷高开开关关、的的系典典型型列结结化构构，，强它它的依依靠靠特导导电电杆杆上上下下垂垂直直运运动动而而压压气气灭灭弧弧。。 图为压点气。式负荷开关的典型结构，它依靠导电杆上下垂直运动而压气灭弧。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第五节 负荷开关 二、负荷开关的结构类型
《电气设备及运行维护》 第三章 开关电器
结构：隔离开关、熔断器
绝缘部分：灭弧功能，支 持绝缘子，装设有由操动 机构主轴传动的活塞，上 部装有绝缘喷嘴和弧静触 头。
当负荷开关分闸时，
在闸刀一端的弧动触头与
绝缘子上的弧静触头之间
产生电弧，由于分闸时主
轴转动而带动活塞，压缩
1.产气式负荷开关
利用固体产气材料在电弧作用下产生气体来进行灭弧 的负荷开关，它属于自能灭弧方式。
在产气式灭弧室中，灭弧材料气化形成局部高压力， 电弧受到强烈吹弧和冷却作用，产生去游离使电弧熄 灭。当电流较小时，主要靠产气壁冷却效应或电动力 驱使电弧运动，拉长并熄灭电弧。
第五节 负荷开关
《电气设备及运行维护》
负荷开关不能开断短路电流。
首页
第五节 负荷开关 一、负荷开关概述
《电气设备及运行维护》 第三章 开关电器
1．开断和关合作用
负荷开关有一定的灭弧能力，可用来开断和关合负荷电流和小 于一定倍数（通常为3～4倍）的过载电流；也可以用来开断和关合 比隔离开关允许容量更大的空载变压器，更长的空载线路，有时也 用来开断和关合大容量的电容器组。
当开断大电流时，采用气吹方法及通过对流原理，耗散电弧能量； 开断小电流时，利用大面积的塑料壁冷却效应即电弧能量塑料最外 层的分解热或吸收热。
1－开关主轴； 2－绝缘拉杆； 3－隔离闸刀； 4－保持触头； 5－随动弧刀； 6－随动销； 7－弹簧； 8－灭弧室
动画链接
第五节 负荷开关 二、负荷开关的结构类型
现代负荷开关有两个明显的特点，一是具有三工位，即 合闸－分闸－接地；二是灭弧与载流分开，灭弧系统不 承受动热稳定电流，而载流系统不参与灭弧。
第五节 负荷开关 二、负荷开关的结构类型
《电气设备及运行维护》 第三章 开关电器
负荷开关按其灭弧方式可分为油负荷开关、磁吹负 荷开关、压气式负荷开关、产气式负荷开关、六氟化硫 负荷开关和真空负荷开关。
分类：转动式结构和直动式结构。
（1）转动式结构的负荷开关
转动式结构的负荷开关是通过闸刀 摆动完成关合和隔离。关合时，弧刀 摆动插入压气室内；开断时，靠压气 而熄弧。由于它的气缸出口为一狭缝， 且动触刀为一宽度仅为20mm左右的 刀片，触头分开后，电弧在一狭缝中 燃烧，气压较集中，对熄弧有利，因 而开断能力也较强。
气缸内空气而从喷嘴喷出，
对电弧形成纵吹，使之迅
动画链接
速熄灭。
1－框架；2－上绝缘子；3－下绝缘子；4－闸刀；5－下触座；
6－灭弧动触头；7－工作静触头；8－绝缘拉杆；9－拐臂；
10－接地螺栓；11－小拐臂；12－绝缘拉杆；13－熔断器
第五节 负荷开关 二、负荷开关的结构类型
《电气设备及运行维护》 第三章 开关电器
《电气设备及运行维护》Fra bibliotek第三章 开关电器
第五节 负荷开关
第五节 负荷开关 教学内容
《电气设备及运行维护》 第三章 开关电器
本节教学内容
一、负荷开关概述 二、负荷开关的结构类型 三、负荷开关的使用知识
首页
第五节 负荷开关 一、负荷开关概述
《电气设备及运行维护》 第三章 开关电器
负荷开关是一种带有简单灭弧装置，能开 断和关合额定负荷电流的开关。
第五节 负荷开关 一、负荷开关概述
《电气设备及运行维护》 第三章 开关电器
3负荷开关在结构上应满足的要求
负荷开关在分闸位置时要有明显可见的间隙。
负荷开关要能经受尽可能多的开断次数，而无需检修触 头和调换灭弧室装置的组成元件。
负荷开关要能关合短路电流，并承受短路电流的动稳定 性和热稳定性的要求（对负荷开关－熔断器组合电器无 此要求）。
二、负荷开关的结构类型
第三章 开关电器
产气式负荷开关的灭弧室有管式和板式两种结构。
（1）管式灭弧室结构
灭弧室本身不动，只有隔离闸刀和弧触刀运动。当主触头达到规 定的开距后，保持触头处的随动弧刀脱扣，通过此间储能的弹簧就 可以快速地加速运动到分闸位置。在保持触头和随动弧刀尖端产生 的电弧在灭弧室中熄灭。
第五节 负荷开关 二、负荷开关的结构类型
《电气设备及运行维护》 第三章 开关电器
3.真空负荷开关 利用真空灭弧室作为灭弧装置的负荷开关，开
2．替代作用
负荷开关与限流熔断器串联组合（负荷开关－熔断器组合电器） 可以代替断路器使用，即由负荷开关承担开断和关合小于一定倍 数的过载电流，而由限流熔断器承担开断较大的过载电流和短路 电流。
熔断器可以装在负荷开关的电源侧，也可以装在负荷开关的受 电侧。
目前，国内外的环网供电单元和预装式变电站，广泛使用负荷 开关＋熔断器的结构型式，用它保护变压器比用断路器更为有效， 其切除故障时间更短，不易发生变压器爆炸事故。
1－底架； 2－绝缘支柱； 3－熔管； 4－脱扣装置； 5－动触头； 6－灭弧管； 7－导向片； 8－静触头； 9－分合闸机构； 10－CJ□型电动 操动机构
第五节 负荷开关 二、负荷开关的结构类型
《电气设备及运行维护》 第三章 开关电器
2.压气式负荷开关
利用活塞和气缸在开断过程中相对运动将空气压缩，再 利用被压缩的空气而熄弧的负荷开关。
（2）直动式结构的负荷开关
特点：载流和灭弧分开，压缩空气由操动机构提供压缩功，导 电杆上下直动而压气熄弧。
基本结构：导电部分、绝缘部分和操动机构部分。其下半部分 是熔断器，而上半部是负荷开关本身。
动画链接
1—框架； 2—绝缘支持件； 3—导电装置； 4—熔断器； 5—自动脱扣机构； 6—接地开关； 7—拐臂； 8—合闸弹簧； 9—操动机构； 10—分闸弹簧
《电气设备及运行维护》 第三章 开关电器
（2）板式灭弧室结构
FN5－10RD型板式产气式负荷开关由负荷开关和熔断器组成。
1）导机电械回联路锁：可包靠括：动负触荷头开、关静合触闸头位、置灭，弧接管地和开熔关断拒器绝等合。闸；接地开关处于 2合）闸绝状缘态支，柱负：荷9开个关，拒分绝别合支闸撑。着采各用相电导动电操回动路机和构熔时断，器接。地开关处于合闸 3位）置操，动控机制构系：统底自座动旁断边电装，有拒分绝、负合荷闸开机关构合，闸分；闸接弹地簧开装关在处底在座分中闸部位，置另， 外控还制设系有统脱自扣动装通置电和，自操动作联负锁荷装开置关。合闸。
