自动控制原理第十章非线性控制系统非线性控制系统是指系统动态特性不能用线性数学模型表示或者用线性控制方法解决的控制系统。

非线性控制系统是相对于线性控制系统而言的，在现实工程应用中，许多系统经常具有非线性特性，例如液压系统、电力系统、机械系统等。

非线性控制系统的研究对于实现系统的高效控制和稳定运行具有重要意义。

一、非线性控制系统的特点1.非线性特性：非线性控制系统的动态特性往往不能用线性方程或者线性微分方程描述，经常出现非线性现象，如饱和、死区、干扰等。

2.多变量关联：非线性系统动态关系中存在多个变量之间的相互影响，不同变量之间存在复杂的耦合关系，难以分离分析和解决。

3.滞后响应：非线性系统的响应时间较长，且在过渡过程中存在较大的像后现象，不易预测和控制。

4.不确定性：非线性系统通常存在参数变化、外部扰动和测量误差等不确定性因素，会导致系统性能变差，控制效果下降。

二、非线性控制系统的分类1.反馈线性化控制：将非线性系统通过适当的状态反馈、输出反馈或其它形式的反馈转化为线性系统，然后采用线性控制方法进行设计。

2.优化控制：通过建立非线性系统的数学模型，利用优化理论和方法，使系统达到其中一种性能指标最优。

3.自适应控制：根据非线性系统的参数变化和不确定性，设计自适应控制器，实时调整控制参数，以适应系统的动态变化。

4.非线性校正控制：通过建立非线性系统的映射关系，将测量信号进行修正，以减小系统的非线性误差。

5.非线性反馈控制：根据非线性系统的特性，设计合适的反馈控制策略，使得系统稳定。

三、非线性控制系统设计方法1.线性化方法：通过将非线性系统在其中一工作点上线性化，得到局部的线性模型，然后利用线性控制方法进行设计和分析。

2.动态编程方法：采用动态系统优化的方法，建立非线性系统的动态规划模型，通过求解该模型得到系统的最优控制策略。

3.反步控制方法：通过构造适当的反步函数和反步扩散方程，实现系统状态的稳定和输出的跟踪。

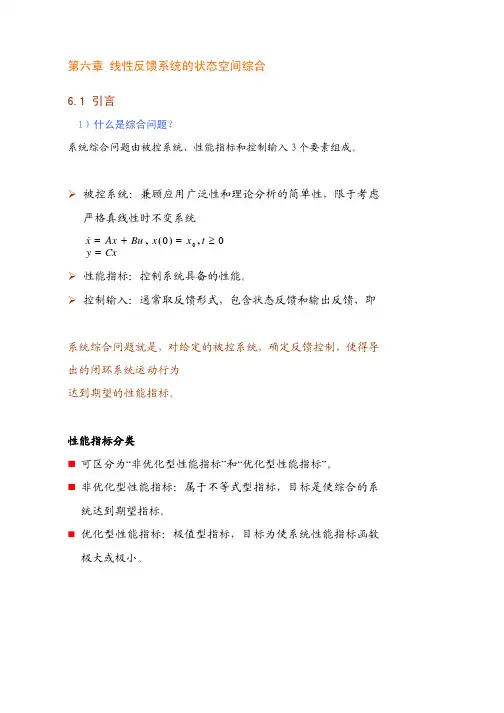

第六章 线性反馈系统的状态空间综合6.1 引言1）什么是综合问题？系统综合问题由被控系统、性能指标和控制输入3个要素组成。

¾ 被控系统：兼顾应用广泛性和理论分析的简单性，限于考虑严格真线性时不变系统 Cxy t x x Bu Ax x=≥=+=000,)(, ¾ 性能指标：控制系统具备的性能。

¾ 控制输入：通常取反馈形式，包含状态反馈和输出反馈，即系统综合问题就是，对给定的被控系统，确定反馈控制，使得导出的闭环系统运动行为 达到期望的性能指标。

性能指标分类可区分为“非优化型性能指标”和“优化型性能指标”。

非优化型性能指标：属于不等式型指标，目标是使综合的系统达到期望指标。

优化型性能指标：极值型指标，目标为使系统性能指标函数极大或极小。

典型的非优化型性能指标 1) 渐近稳定：镇定问题2) 一组期望闭环极点：极点配置问题 3) MIMO 系统化为多个SISO 系统：解耦问题4) 使输出在外部干扰环境下无静差的跟踪参考信号：跟踪问题优化型性能指标通常取为000>>+=∫∞R Q dx Ru u Qx x u J T T ,,)()(2）研究综合问题的思路建立“可综合条件”，建立确定相应控制规律的“算法”。

3）综合与工程实现中的一些理论问题及外部扰动的影响等。

¾ 状态反馈的物理构成：状态一般不能直接测量，需要引入状态重构或估计；¾ 系统结构参数摄动的影响：系统模型总是存在不确定性因素，鲁棒性问题；¾ 外部扰动的影响：扰动抑制。

6.2 反馈6.2.1 状态反馈1)状态反馈结构图2）系统描述⎩⎨⎧=≥=+=CxytxxBuAxx0,)(,:Σ)()()(tvtKxtu+−=⎩⎨⎧=≥=+−=⇒CxytxxBvxBKAxxf,)(,)(:Σ闭环系统传递函数：定理：状态反馈的引入，不改变系统的能控型，但可能改变系统的能观测性。

证明：1）能控性BBKAsICsGK1−+−=)()(设0∑和k ∑的能控型判别矩阵分别为c Q 和ck Q ，有()()n 1n 1ck c −−⎡⎤=−−⎣⎦−−⎡⎤⎢⎥−⎢⎥⎡⎤⎢⎥=⋅⎣⎦⎢⎥⎢⎥⎢⎥⎣⎦−−⎡⎤⎢⎥−⎢⎥⎢⎥=⎢⎥⎢⎥⎢⎥⎣⎦Q BA BK BA BKB I KBKBK KA *0I K *BAB A B 00I *000I I KBKBK KA *0I K *Q 00I *000I """""###%#""""###%#"可以看出，ck Q 与c Q 的秩相同，从而k ∑能控，而且仅当0∑能控。

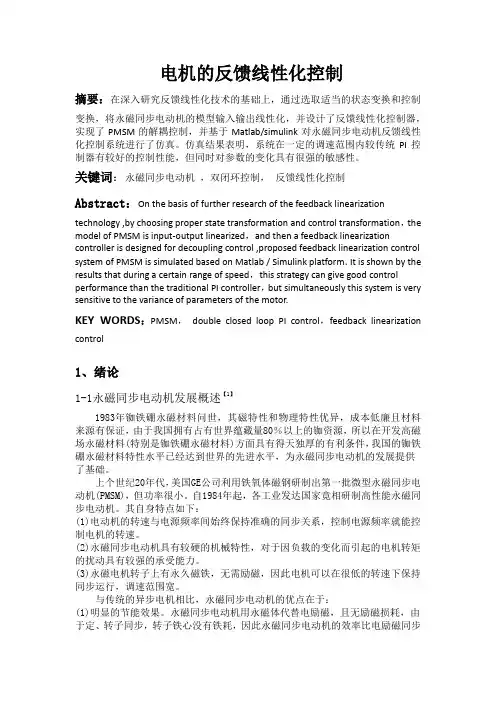

自动控制原理反馈线性化知识点总结自动控制原理中，反馈线性化是一种重要的技术手段，用于对非线性系统进行线性化处理，以便于运用线性控制理论进行分析和设计。

本文将对反馈线性化的知识点进行总结。

一、反馈控制的基本原理反馈控制是指系统通过测量输出信号并与期望信号进行比较，从而产生控制信号作用于系统，使其输出信号趋近于期望值。

反馈控制可以提高系统的稳定性、精度和鲁棒性。

二、非线性系统的线性化1. 线性化的概念线性化是指通过近似处理使非线性系统在某一工作点附近表现出线性系统的特性。

线性化可以使非线性系统的分析和设计更加简化。

2. 线性化方法（1）泰勒级数展开法：通过对非线性函数进行泰勒级数展开，并保留一阶或二阶项，得到线性化后的系统模型。

（2）局部仿射变换法：通过适当的仿射变换，将非线性系统线性化为线性系统。

（3）偏微分方程法：对非线性系统的偏微分方程进行线性化处理，得到线性系统的模型。

三、反馈线性化的基本原理1. 概念反馈线性化是指通过设计反馈控制器，将非线性系统转化为线性系统。

2. 反馈线性化的步骤（1）选择工作点：选择一个具有良好控制性能的工作点作为线性化的基准。

（2）线性化建模：使用线性化方法得到系统在工作点附近的线性模型。

（3）设计反馈控制器：设计合适的反馈控制器，使得线性化后的系统具有期望的响应特性。

（4）验证和优化：通过仿真或实验验证线性化的效果，并对控制器进行优化。

四、反馈线性化的应用1. 飞行器控制在飞行器自动控制系统中，应用反馈线性化技术可以将飞行器的动力学模型线性化，从而进行姿态控制、航迹控制等任务。

2. 汽车悬挂系统控制反馈线性化技术可以将汽车悬挂系统的非线性特性线性化，实现对车身姿态的控制，提高汽车行驶的稳定性和舒适性。

3. 机器人控制在机器人的运动控制中，通过反馈线性化技术可以实现对机器人姿态和轨迹的精确控制，提高机器人的定位和导航能力。

五、反馈线性化的优缺点1. 优点（1）能够将非线性系统转化为线性系统，利用线性控制理论进行设计和分析。

第四章 反馈线性化原理的应用在这一章中将介绍在局部坐标变换和反馈线性化原理基础上的一些推论及其在控制系统设计中的应用。

它们是零动态；局部渐近镇定；渐近输出跟踪；干扰解耦；高增益反馈；具有线性误差动态特性的观测器问题等。

4.1零动态在这一节中我们将介绍并讨论一个重要的概念—“零动态”。

在很多场合中它起着与线性系统中传递函数的“零点”极其类似的作用。

在前述中我们已经看到线性系统的相对阶r 能够被解释为其传递函数的极点数目与零点数目之差。

即若任何一个线性系统其相对阶r 严格小于其维数n ，则其传递函数中必存在零点；反之若r=n ，则传递函数中就没有零点。

所以前节中精确线性化所讨论的系统，在某种意义上类似于线性系统中无零点的情况。

在这一节中这种类比将进一步推广。

考虑一个相对阶r 严格小于n 的非线性系统()()x f x g x u ⋅=+()y h x =则可通过坐标变换，变成正则形：()()()()()()Z x h x L h x L h x x x f f r r n ==⎡⎣⎢⎢⎢⎢⎢⎢⎢⎢⎢⎤⎦⎥⎥⎥⎥⎥⎥⎥⎥⎥=⎡⎣⎢⎢⎢⎤⎦⎥⎥⎥-+φφφξη 11， ξ=⎡⎣⎢⎢⎢⎤⎦⎥⎥⎥z z r 1 ， η=⎡⎣⎢⎢⎢⎤⎦⎥⎥⎥+z z r n 1 其中()()φφr n x x +⎡⎣⎢⎢⎢⎤⎦⎥⎥⎥1 ，若能使()L x g i φ=0, n i r ≤≤+1则可将系统变成下列形式：z z 12⋅= z z 23⋅=z z r r -⋅=1()()z b z a z u r ⋅=+ ()z q z r r +⋅+=11()z q z n n ⋅=或写成：()()ξξξξηξη⋅⋅=⎡⎣⎢⎢⎢⎢⎤⎦⎥⎥⎥⎥+⎡⎣⎢⎢⎢⎢⎤⎦⎥⎥⎥⎥200 r b a u ,, ()ηξη⋅=q ,若x 0是使()()f x h x 0000==,的点，则在x 0一定有ξ=0，虽然此时η可以任意选择，但是不失一般性，可以选η=0，如果x 0是系统的一个平衡点，则在新坐标下也应是一个平衡点。

第六章非线性系统的反馈线性化反馈线性化方法的基本思想是用反馈的方法，将非线性被控对象补偿成为一个具有线性特性的系统，然后利用线性系统理论进行控制系统设计。

基于微分几何的反馈线性化方法是一种精确线性化方法。

6.1 反馈线性化基本概念反馈线性化设计步骤是：（1）通过反馈的方法将非线性系统转化为线性系统，这个过程可以微分几何方法；（2）经过线性化处理后的系统进行设计。

与泰勒级数展开的近视线性化方法不同，它是建立在系统状态变换与非线性反馈基础上的一种精确方法。

它是大范围有效的，而不是仅仅局限于工作点附近。

1水槽的系统模型为()()2h d A h dhu t a ⎡⎤=−∫4()f B =+ xx u 考虑如下系统x是系统状态，f(x)是光滑向量场，u是控制输入，B是输入矩阵且可逆。

设跟踪轨迹为x d 。

=d e x x−定义跟踪误差=f()B d ex x u −− 主要思路是设计如下的补偿控制算法1=(f())d u Bxx ke −−+ =-eke 补偿后的误差动态方程为稳定例2 两关节机械手111212121112122212220H H qhq hqhq q g H H qhq qg ττ−−−⎡⎤⎡⎤⎡⎤⎡⎤⎡⎤⎡⎤++=⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦⎣⎦⎣⎦⎣⎦⎣⎦&&&&&&&&&&（6.1）5其中，[]12,Tq q =q 为关节角，[]12,Tττ=τ为关节输入。

12222221222221111211222222221212122221211122122122122cos cos sin cos cos()cos cos()c c c c c c c c c c H m l I m l l l l q I H m l I H H m l l q m l I h m l l q g m l g q m g l q q l q g m l g q q ⎡⎤=+++++⎣⎦=+==++=⎡⎤=+++⎣⎦=+表示成向量形式()(,)()H q qC q q q g q τ++=&&&&两边同乘以1H −，可变成仿射非线性系统（6.1）。

6自由度控制算法在机器人控制与运动规划中，6自由度（6DoF）控制算法是一种常用的方法。

这种算法可以实现对机械臂或机器人的六个自由度进行精确控制，使其在三维空间内能够实现各种复杂的运动轨迹和任务。

6自由度控制算法的核心思想是：通过对机械臂的关节角度进行精确控制，从而实现末端执行器的运动。

一般来说，典型的6自由度机械臂由6个关节组成，每个关节可以控制一个自由度。

常见的机械臂有工业机械臂、服务机器人臂等。

实现6自由度控制的算法可以分为两个主要步骤：逆运动学求解和控制器设计。

逆运动学求解是根据机械臂的末端位姿（位置和姿态），确定关节角度以实现期望运动。

控制器设计是针对不同的任务需求，设计合适的控制策略以保证机械臂的精确控制和稳定性。

在逆运动学求解方面，一种常用的方法是使用解析解法。

对于六自由度的机械臂，可以通过对正运动学方程求逆，从而得到关节角度与末端位姿之间的映射关系。

一般来说，这种方法可以快速计算出关节角度，但对于一些特殊情况（例如奇异构型）可能无法求解解析解，需要使用数值解法来求解逆运动学问题。

在控制器设计方面，常见的方法包括PID控制、基于模型的控制（如轨迹跟踪控制、力/力矩控制）和基于反馈线性化的控制等。

PID控制是一种经典的控制策略，通过调节比例、积分和微分参数，实现机械臂位置和速度的精确控制。

基于模型的控制方法利用机械臂的动力学模型，通过预测机械臂的运动轨迹或实施力/力矩控制来实现精确控制。

而基于反馈线性化的控制方法，则通过设计非线性转换器和线性控制器，将非线性动力学系统转化为线性系统，从而实现控制目标。

除了逆运动学求解和控制器设计，6自由度控制算法还需要考虑如传感器选取与数据融合、路径规划、碰撞检测和碰撞回避等问题。

传感器可以提供机械臂的姿态和位姿信息，用于控制系统的反馈；数据融合则将多个传感器的信息进行整合，提高机械臂的感知能力。

路径规划是将机械臂的运动轨迹优化为最佳路径，以提高运动效率和精确度。
