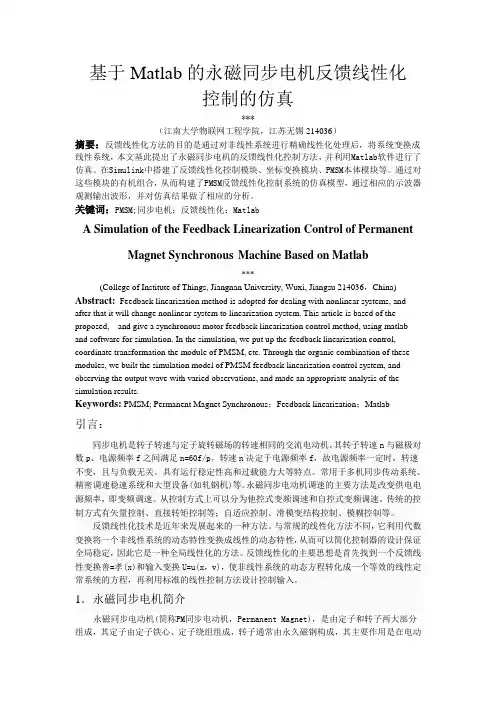

基于Matlab的永磁同步电机反馈线性化控制的仿真***（江南大学物联网工程学院，江苏无锡214036）摘要：反馈线性化方法的目的是通过对非线性系统进行精确线性化处理后，将系统变换成线性系统，本文基此提出了永磁同步电机的反馈线性化控制方法，并利用Matlab软件进行了仿真。

在Simulink中搭建了反馈线性化控制模块、坐标变换模块、PMSM本体模块等。

通过对这些模块的有机组合，从而构建了PMSM反馈线性化控制系统的仿真模型，通过相应的示波器观测输出波形，并对仿真结果做了相应的分析。

关键词：PMSM;同步电机；反馈线性化；MatlabA Simulation of the Feedback Linearization Control of PermanentMagnet Synchronous Machine Based on Matlab***(College of Institute of Things, Jiangnan University, Wuxi, Jiangsu 214036，China) Abstract:Feedback linearization method is adopted for dealing with nonlinear systems, and after that it will change nonlinear system to linearization system. This article is based of the proposed, and give a synchronous motor feedback linearization control method, using matlab and software for simulation. In the simulation, we put up the feedback linearization control, coordinate transformation the module of PMSM, etc. Through the organic combination of these modules, we built the simulation model of PMSM feedback linearization control system, and observing the output wave with varied observations, and made an appropriate analysis of the simulation results.Keywords: PMSM; Permanent Magnet Synchronous；Feedback linearization；Matlab引言：同步电机是转子转速与定子旋转磁场的转速相同的交流电动机。
