光学玻璃分级光学玻璃是一种具有特殊光学性能的玻璃材料,广泛应用于光学器件、光学仪器和光学设备等领域。
根据光学玻璃的光学性能和应用范围的不同,可以将光学玻璃分为不同的级别。
下面将介绍几种常见的光学玻璃级别。
一、光学玻璃一级品光学玻璃一级品是指具有非常高的光学性能和质量的玻璃材料。
它们具有高的透光率、低的色散、低的散射和优良的光学均匀性。
光学玻璃一级品主要用于制造高精密光学元件,如透镜、棱镜、窗口等。
这些元件在光学仪器和光学设备中具有重要的应用,对光学性能的要求非常高。
二、光学玻璃二级品光学玻璃二级品相对于一级品来说,在光学性能和质量上有一定的差距。
它们的透光率、色散、散射和光学均匀性可能没有一级品那么好,但仍然具有较好的光学性能。
光学玻璃二级品主要用于制造一些对光学性能要求适中的光学元件,如平面镜、滤光片等。
这些元件在一些常规的光学仪器和光学设备中得到广泛应用。
三、光学玻璃三级品光学玻璃三级品相对于一、二级品来说,在光学性能和质量上有一定的差距。
它们的透光率、色散、散射和光学均匀性可能没有一、二级品那么好,但仍然具有一定的光学性能。
光学玻璃三级品主要用于制造一些对光学性能要求较低的光学元件,如光学窗口、观察窗等。
这些元件在一些普通的光学仪器和光学设备中得到广泛应用。
四、光学玻璃四级品光学玻璃四级品相对于前面的级别来说,在光学性能和质量上有较大的差距。
它们的透光率、色散、散射和光学均匀性可能没有前面的级别那么好,但仍然具有一定的光学性能。
光学玻璃四级品主要用于制造一些对光学性能要求不高的光学元件,如光学滤光片、光学保护窗等。
这些元件在一些一般的光学仪器和光学设备中得到广泛应用。
光学玻璃根据其光学性能和应用范围的不同,可以分为不同的级别。
这些级别的光学玻璃在不同的光学器件和光学设备中发挥着重要的作用。
无论是高精密的光学元件还是一般的光学元件,选择适合的光学玻璃级别都是保证光学性能和质量的关键。
因此,在选择和应用光学玻璃时,需要根据具体的需求和要求来确定合适的级别,以达到最佳的光学效果。
光学玻璃分类简史最初用于制造镜头的玻璃,就是普通窗户玻璃或酒瓶上的疙瘩,形状类似“冠”,皇冠玻璃或冕牌玻璃的名称由此而来。
那时候的玻璃极不均匀,多泡沫。
除了冕牌玻璃外还有另一种含铅量较多的燧石玻璃。
1790年左右法国人皮而·路易·均纳德发现搅拌玻璃酱可以制造质地均匀的玻璃。
1884年卡尔·蔡斯厂的恩斯特·阿贝和奥托•肖特(Otto Schott)在耶拿创建肖特玻璃厂(Schott Glaswerke AG ),在几年内研制了几十种光学玻璃,其中以高折射率的钡质冕牌玻璃的发明为肖特玻璃厂的重要成就。
光学玻璃的成分光学玻璃是用高纯度硅、硼、钠、钾、锌、铅、镁、钙、钡等的氧化物按特定配方混合,在白金坩埚中高温融化,用超声波搅拌均匀,去气泡;然后经长时间缓慢地降温,以免玻璃块产生内应力。
冷却后的玻璃块,必须经过光学仪器测量,检验纯度、透明度、均匀度、折射率和色散率是否合规格。
合格的玻璃块经过加热锻压,成光学透镜毛胚。
特种光学玻璃稀土元素光学玻璃:三十年代出现了新的稀土元素光学玻璃,主要成分是镧、钍、钽的氧化物。
稀土元素光学玻璃有很高的折射率,为光学镜头的设计开辟新的可能性。
今日大孔径镜头中多有镧玻璃。
钍玻璃因有放射性,已停止生产。
无铅光学玻璃:无铅光学玻璃不含铅、砷,以N标志。
化学成分和光学性质相近的玻璃,在阿贝图上也分布在相邻的位置。
肖特玻璃厂的阿贝图有一组直线和曲线,将阿贝图分成许多区,将光学玻璃分类;列如冕牌玻璃K5、K7、K10在K区,燧石玻璃F2、F4、F5在F区。
玻璃名称中的符号:∙ F 代表燧石∙K 代表冕牌∙ B 代表硼∙BA 代表钡∙LA 代表镧∙N 代表无铅∙P 代表磷阿贝图是德国物理学家恩斯特·阿贝在1886年发明的玻璃坐标图,至今已一百多年。
阿贝图是直角物理坐标图,以玻璃的阿贝数V为横轴(X轴),以玻璃的折射率n为纵轴(Y轴)。
V轴和n轴的交点不是零点,V数在V轴上从左到右从大到小排列,从V=100到V=18;折射率n从下到上从小到大排列,从1.42 到2.2。
光学玻璃的特点、应用和检测方法光学玻璃是用于制造光学元件的特殊玻璃材料,由于具有优异的光学性能和特性,在光学领域中起着十分重要的作用,在各个行业都有着重要应用。
一、光学玻璃的特点有哪些特点1:透明性光学玻璃具有良好的透明性,能够有效地传递可见光和其他电磁波,因此成为光学元件的理想材料,在光学领域有重要应用。
特点2:耐热性光学玻璃能够在较高的温度下保持较好的物理性能,对于高温应用场合具有良好的耐热性。
特点3:光学均匀性光学玻璃具有非常高的光学折射率均匀性和色散性能,对于制造精密光学器件来说,这个特性非常重要。
特点4:耐化学腐蚀性光学玻璃还具有较高的耐化学腐蚀性,能够在酸、碱等化学介质中稳定运行,从而满足光学仪器在各种环境中的正常运行。
二、光学玻璃的应用领域光学玻璃的应用广泛,根据不同的成分和性能又有所区分。
以下介绍几个主要应用领域:1.光学仪器光学玻璃主要用于制作透镜、棱镜、窗口、滤光片等光学元件,如今在望远镜、显微镜、摄像机、激光器等各种光学设备中得到广泛应用。
2.光学传感器光学玻璃可以用于制作各种类型的光学传感器,例如温度传感器、压力传感器、光电传感器等,在科学研究、工业自动化和医疗诊断等领域也有广泛应用。
3.光学涂层光学玻璃还可以作为基底材料,用于制作具有特定光学性能的光学涂层,如抗反射涂层、反射镀膜等,主要用于提高光学器件的效率和性能。
4.光纤通信光学玻璃也是现代通信领域中的重要材料,常用于制作光纤、光纤放大器和其他光纤组件。
5.光学纤维光学玻璃还可以用来制造光学纤维,广泛应用于数据通信、传感器、医疗设备等领域,具有高带宽、低损耗等优点。
三、光学玻璃的检测方法对光学玻璃进行检测,主要是对它进行质量评估和性能测试,一般包含以下检测方法:外观检测外观检测主要是通过人眼观察,检查玻璃表面是否有气泡、裂纹、划痕等缺陷,以及颜色均匀度等外观的质量指标。
光学性能检测光学性能检测主要包括透光性、折射率、色散、反射率等指标的测量。
光学玻璃是一种用于制造光学元件(如透镜、棱镜、窗口等)的特殊玻璃。
它的参数决定了光学性能和适用范围。
以下是一些常见的光学玻璃参数及其详解:1. 折射率(Refractive Index):折射率是光线从真空中进入玻璃时的折射比值。
它决定了光线在玻璃中传播的速度和方向。
不同类型的光学玻璃具有不同的折射率,一般在1.4到2.0之间。
2. 色散(Dispersion):色散是光线经过光学玻璃时,不同波长的光被折射的程度不同,导致光的分散现象。
色散性能用于描述玻璃的色散效果,一般通过Abbe数来表示。
Abbe数越大,色散越小,即色差越小。
3. 热膨胀系数(Thermal Expansion Coefficient):热膨胀系数表示光学玻璃随温度变化时的尺寸变化。
高热膨胀系数的玻璃对温度变化更敏感,可能导致光学元件的变形或破裂。
4. 导热系数(Thermal Conductivity):导热系数表示光学玻璃传导热量的能力。
高导热系数的玻璃可以更好地散热,防止光学元件过热损坏。
5. 抗光蚀性(Optical Durability):抗光蚀性表示光学玻璃抵抗环境中光蚀和化学侵蚀的能力。
高抗光蚀性的玻璃可以更长时间地保持光学性能。
6. 透过率(Transmittance):透过率表示光线通过光学玻璃时的光强损失程度。
高透过率的玻璃可以提供更高的光传输效率。
这些参数对于光学元件的设计和应用非常重要。
根据具体的需求,选择合适的光学玻璃参数可以优化光学系统的性能和效果。
在选择光学玻璃时,一般会参考厂商提供的技术数据和规格表,以便选择适合的光学玻璃材料。
镜片知识整理一、光学材料二、无色光学玻璃1.系列、类型和牌号1.1系列1.2类型1.3. 1光学玻璃牌号分类1.3.2光学玻璃牌号命名1.3.3无铅、碎、镉玻璃牌号的命名1.3.4低软化点玻璃牌号的命名1.3.5高透过玻璃牌号的命名1.4牌号2.质量指标、类别和级别2.1质量指标3.2分类分级1.2.1折射率、色散系数2.2. 2光学均匀性3.2. 3应力双折射4.2.4条纹度5.2. 5.气泡度6.2. 6光吸收系数7.2.7耐辐射性能3.光学性能3.1折射率4.化学性能4.1抗潮湿大气作用稳定性RC (S)(表面法)5.光学玻璃的物理参数4.22抗酸作用稳定性RA(S)(表面法)4.3各种氧化物对玻璃性质的影响6.玻璃牌号对照表三、其它光学玻璃1.有色光学玻璃1.1有色玻璃的种类1.1. 1截止型玻璃(硒镉着色玻璃)2.1.2选择吸收玻璃(离子着色玻璃)1. 1. 3中性玻璃1.2有色光学玻璃的特点和用途1.3有色玻璃牌号2.特种光学玻璃2.1石英玻璃四、微晶玻璃1.概述2.微晶玻璃的性能及应用3.光学晶体主要性能参数五、光学塑料1.光学塑料大致分类2.常用光学塑料2.1聚苯乙烯PS (火石塑料)2.2聚碳酸酯PC2.33聚甲基丙烯酸甲脂(Polymethyl methacrylate简称PMMA,也称Acrylic)2.4 4 烯丙基二甘醇碳酸酯(Allgl diglycol carbonate,简称 ADC 或 CR-39)2.5苯乙烯-丙烯睛共聚物NAS2.66苯乙烯-丁二烯-丙烯酯ABS3.光学塑料的主要优缺点2.7苯乙烯甲基丙烯酸甲酯共聚物4.光学塑料零件的镀膜技术六.光学镜片镀膜技术1.光学零件镀膜分类,符号及标注2.镀膜种类3.镀膜材料一、光学材料透射材料分为光学玻璃、光学晶体和光学塑料三大类,它们的光学特性主要由其对各种色光的透过率和折射率决定。
光学玻璃光学玻璃是最常用的光学材料,其制造工艺成熟,品种齐全。

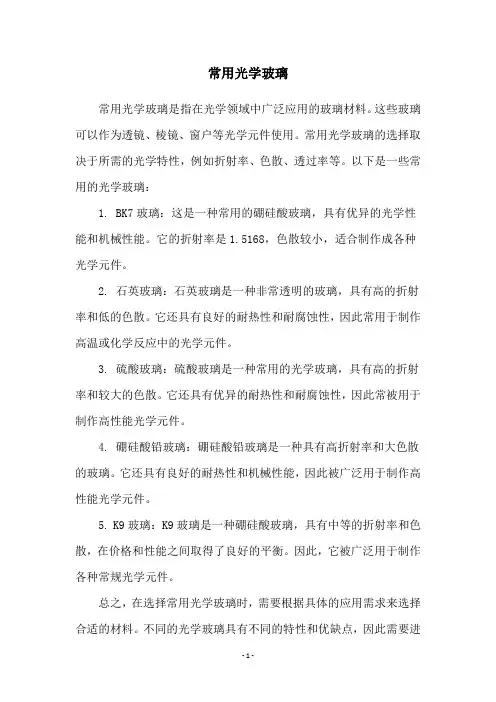

常用光学玻璃
常用光学玻璃是指在光学领域中广泛应用的玻璃材料。
这些玻璃可以作为透镜、棱镜、窗户等光学元件使用。
常用光学玻璃的选择取决于所需的光学特性,例如折射率、色散、透过率等。
以下是一些常用的光学玻璃:
1. BK7玻璃:这是一种常用的硼硅酸玻璃,具有优异的光学性能和机械性能。
它的折射率是1.5168,色散较小,适合制作成各种光学元件。
2. 石英玻璃:石英玻璃是一种非常透明的玻璃,具有高的折射率和低的色散。
它还具有良好的耐热性和耐腐蚀性,因此常用于制作高温或化学反应中的光学元件。
3. 硫酸玻璃:硫酸玻璃是一种常用的光学玻璃,具有高的折射率和较大的色散。
它还具有优异的耐热性和耐腐蚀性,因此常被用于制作高性能光学元件。
4. 硼硅酸铅玻璃:硼硅酸铅玻璃是一种具有高折射率和大色散的玻璃。
它还具有良好的耐热性和机械性能,因此被广泛用于制作高性能光学元件。
5. K9玻璃:K9玻璃是一种硼硅酸玻璃,具有中等的折射率和色散,在价格和性能之间取得了良好的平衡。
因此,它被广泛用于制作各种常规光学元件。
总之,在选择常用光学玻璃时,需要根据具体的应用需求来选择合适的材料。
不同的光学玻璃具有不同的特性和优缺点,因此需要进
行综合比较和评估。
光学加工基础知识§1光学玻璃基本知识一。
基本分类和概念光学材料分类:光学玻璃、光学晶体、光学塑料三类.玻璃的定义:不论化学成分和固化温度范围如何,一切由熔体过冷却所得的无定形体,由于粘度逐渐增加而具有固体的机械性质的,均称为玻璃.光学玻璃分为冕牌K和火石F两大类,火石玻璃比冕牌玻璃具有较大的折射率nd和较小的色散系数vd。
二.光学玻璃熔制过程将配合料经过高温加热,形成均匀的,高品质的,并符合成型要求的玻璃液的过程,称玻璃的熔制。
玻璃的熔制,是玻璃生产中很重要的环节。
,玻璃的许多缺陷都是在熔制过程中造成的, 玻璃的产量、质量、生产成本、动力消耗、熔炉寿命等都与玻璃的熔制有密切关系。
混合料加热过程发生的变化有:物理过程-———-配合料的加热,吸附水的蒸发,单组分的熔融,个别组分挥发.某些组分的多晶转变。
化学过程———-—固相反应,盐的分解,水化物分解, 结晶水的排除,组分间的作用反应及硅酸盐的形成。
物理化学过程—----低共熔物的组分和生成物间相互溶解,玻璃与炉气介质,耐火材料相互作用等。
上述这些现象的发生过程与温度和配合料的组成性质有关.对于玻璃熔制的过程,由于在高温下的反应很复杂,尚待充分了解,但大致可分为以下几个阶段。
1.加料过程-————硅酸盐的形成2。
熔化过程---—-玻璃形成3。
澄清过程--——-消除气泡4。
均化过程-———--消除条纹5。
降温过程--——--—调节粘度6。
出料成型过程总之,玻璃熔制的每个阶段各有其特点,同时,它们又是彼此互相密切联系和相互影响的.在实际熔制中,常常是同时或交错进行的,这主要取决于熔制的工艺制度和玻璃窑炉结构特点。
三。
玻璃材料性能1.折射率nd、色散系数vd根据折射率和色散系数与标准数值的允许差值,光学玻璃可以分为五类光学均匀性指同一块玻璃中折射率的渐变。
玻璃直径或边长不大于150mm,用鉴别率比值法玻璃分类如表1-2.1类或2类还应测星点.玻璃直径或边长大于150mm,称大块光学玻璃,根据玻璃各部位间折射率微差值最大值Δnmax分类。
