光学玻璃分级

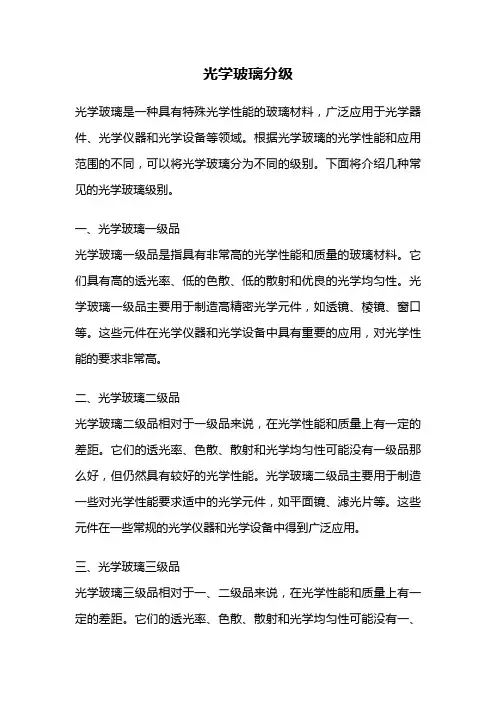

光学玻璃分级光学玻璃是一种具有特殊光学性能的玻璃材料，广泛应用于光学器件、光学仪器和光学设备等领域。
根据光学玻璃的光学性能和应用范围的不同，可以将光学玻璃分为不同的级别。
下面将介绍几种常见的光学玻璃级别。
一、光学玻璃一级品光学玻璃一级品是指具有非常高的光学性能和质量的玻璃材料。
它们具有高的透光率、低的色散、低的散射和优良的光学均匀性。
光学玻璃一级品主要用于制造高精密光学元件，如透镜、棱镜、窗口等。
这些元件在光学仪器和光学设备中具有重要的应用，对光学性能的要求非常高。
二、光学玻璃二级品光学玻璃二级品相对于一级品来说，在光学性能和质量上有一定的差距。
它们的透光率、色散、散射和光学均匀性可能没有一级品那么好，但仍然具有较好的光学性能。
光学玻璃二级品主要用于制造一些对光学性能要求适中的光学元件，如平面镜、滤光片等。
这些元件在一些常规的光学仪器和光学设备中得到广泛应用。
三、光学玻璃三级品光学玻璃三级品相对于一、二级品来说，在光学性能和质量上有一定的差距。
它们的透光率、色散、散射和光学均匀性可能没有一、二级品那么好，但仍然具有一定的光学性能。
光学玻璃三级品主要用于制造一些对光学性能要求较低的光学元件，如光学窗口、观察窗等。
这些元件在一些普通的光学仪器和光学设备中得到广泛应用。
四、光学玻璃四级品光学玻璃四级品相对于前面的级别来说，在光学性能和质量上有较大的差距。
它们的透光率、色散、散射和光学均匀性可能没有前面的级别那么好，但仍然具有一定的光学性能。
光学玻璃四级品主要用于制造一些对光学性能要求不高的光学元件，如光学滤光片、光学保护窗等。
这些元件在一些一般的光学仪器和光学设备中得到广泛应用。
光学玻璃根据其光学性能和应用范围的不同，可以分为不同的级别。
这些级别的光学玻璃在不同的光学器件和光学设备中发挥着重要的作用。
无论是高精密的光学元件还是一般的光学元件，选择适合的光学玻璃级别都是保证光学性能和质量的关键。
因此，在选择和应用光学玻璃时，需要根据具体的需求和要求来确定合适的级别，以达到最佳的光学效果。
光学玻璃分类知识讲解

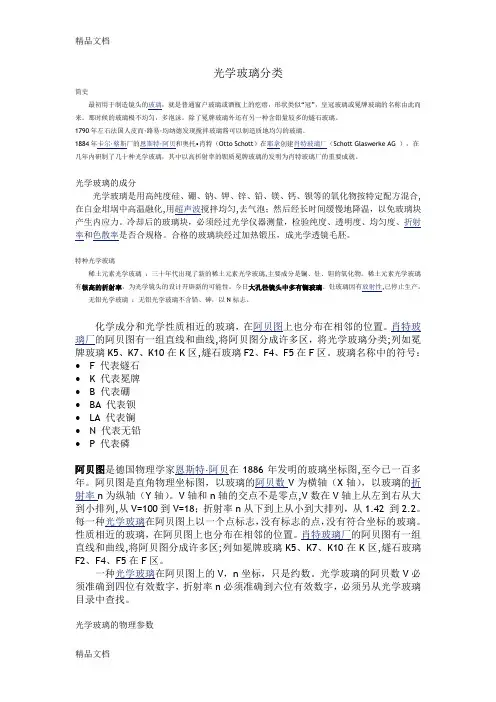

光学玻璃分类简史最初用于制造镜头的玻璃，就是普通窗户玻璃或酒瓶上的疙瘩，形状类似“冠”，皇冠玻璃或冕牌玻璃的名称由此而来。
那时候的玻璃极不均匀，多泡沫。
除了冕牌玻璃外还有另一种含铅量较多的燧石玻璃。
1790年左右法国人皮而·路易·均纳德发现搅拌玻璃酱可以制造质地均匀的玻璃。
1884年卡尔·蔡斯厂的恩斯特·阿贝和奥托•肖特（Otto Schott）在耶拿创建肖特玻璃厂（Schott Glaswerke AG ），在几年内研制了几十种光学玻璃，其中以高折射率的钡质冕牌玻璃的发明为肖特玻璃厂的重要成就。
光学玻璃的成分光学玻璃是用高纯度硅、硼、钠、钾、锌、铅、镁、钙、钡等的氧化物按特定配方混合,在白金坩埚中高温融化,用超声波搅拌均匀,去气泡；然后经长时间缓慢地降温，以免玻璃块产生内应力。
冷却后的玻璃块，必须经过光学仪器测量，检验纯度、透明度、均匀度、折射率和色散率是否合规格。
合格的玻璃块经过加热锻压，成光学透镜毛胚。
特种光学玻璃稀土元素光学玻璃：三十年代出现了新的稀土元素光学玻璃,主要成分是镧、钍、钽的氧化物。
稀土元素光学玻璃有很高的折射率，为光学镜头的设计开辟新的可能性。
今日大孔径镜头中多有镧玻璃。
钍玻璃因有放射性,已停止生产。
无铅光学玻璃：无铅光学玻璃不含铅、砷，以N标志。
化学成分和光学性质相近的玻璃，在阿贝图上也分布在相邻的位置。
肖特玻璃厂的阿贝图有一组直线和曲线,将阿贝图分成许多区，将光学玻璃分类;列如冕牌玻璃K5、K7、K10在K区,燧石玻璃F2、F4、F5在F区。
玻璃名称中的符号：∙ F 代表燧石∙K 代表冕牌∙ B 代表硼∙BA 代表钡∙LA 代表镧∙N 代表无铅∙P 代表磷阿贝图是德国物理学家恩斯特·阿贝在1886年发明的玻璃坐标图,至今已一百多年。
阿贝图是直角物理坐标图，以玻璃的阿贝数V为横轴（X轴），以玻璃的折射率n为纵轴（Y轴）。
V轴和n轴的交点不是零点,V数在V轴上从左到右从大到小排列,从V=100到V=18；折射率n从下到上从小到大排列，从1.42 到2.2。
光学玻璃的特点、应用和检测方法

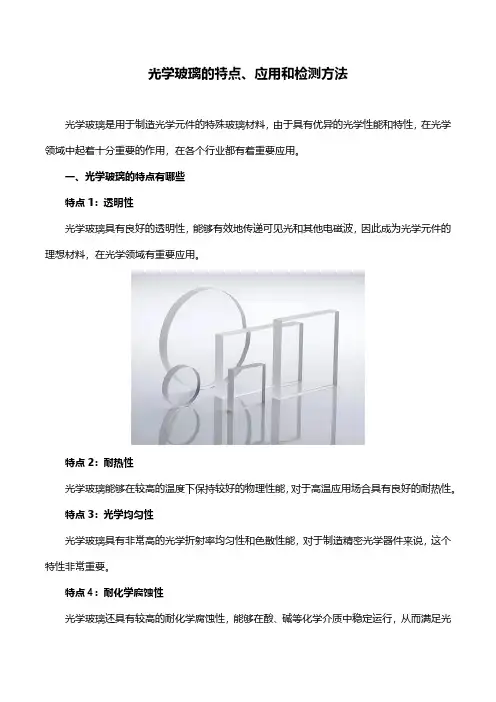

光学玻璃的特点、应用和检测方法光学玻璃是用于制造光学元件的特殊玻璃材料，由于具有优异的光学性能和特性，在光学领域中起着十分重要的作用，在各个行业都有着重要应用。
一、光学玻璃的特点有哪些特点1：透明性光学玻璃具有良好的透明性，能够有效地传递可见光和其他电磁波，因此成为光学元件的理想材料，在光学领域有重要应用。
特点2：耐热性光学玻璃能够在较高的温度下保持较好的物理性能，对于高温应用场合具有良好的耐热性。
特点3：光学均匀性光学玻璃具有非常高的光学折射率均匀性和色散性能，对于制造精密光学器件来说，这个特性非常重要。
特点4：耐化学腐蚀性光学玻璃还具有较高的耐化学腐蚀性，能够在酸、碱等化学介质中稳定运行，从而满足光学仪器在各种环境中的正常运行。
二、光学玻璃的应用领域光学玻璃的应用广泛，根据不同的成分和性能又有所区分。
以下介绍几个主要应用领域：1.光学仪器光学玻璃主要用于制作透镜、棱镜、窗口、滤光片等光学元件，如今在望远镜、显微镜、摄像机、激光器等各种光学设备中得到广泛应用。
2.光学传感器光学玻璃可以用于制作各种类型的光学传感器，例如温度传感器、压力传感器、光电传感器等，在科学研究、工业自动化和医疗诊断等领域也有广泛应用。
3.光学涂层光学玻璃还可以作为基底材料，用于制作具有特定光学性能的光学涂层，如抗反射涂层、反射镀膜等，主要用于提高光学器件的效率和性能。
4.光纤通信光学玻璃也是现代通信领域中的重要材料，常用于制作光纤、光纤放大器和其他光纤组件。
5.光学纤维光学玻璃还可以用来制造光学纤维，广泛应用于数据通信、传感器、医疗设备等领域，具有高带宽、低损耗等优点。
三、光学玻璃的检测方法对光学玻璃进行检测，主要是对它进行质量评估和性能测试，一般包含以下检测方法：外观检测外观检测主要是通过人眼观察，检查玻璃表面是否有气泡、裂纹、划痕等缺陷，以及颜色均匀度等外观的质量指标。
光学性能检测光学性能检测主要包括透光性、折射率、色散、反射率等指标的测量。
光学玻璃参数详解
光学玻璃是一种用于制造光学元件（如透镜、棱镜、窗口等）的特殊玻璃。
它的参数决定了光学性能和适用范围。
以下是一些常见的光学玻璃参数及其详解：1. 折射率（Refractive Index）：折射率是光线从真空中进入玻璃时的折射比值。
它决定了光线在玻璃中传播的速度和方向。
不同类型的光学玻璃具有不同的折射率，一般在1.4到2.0之间。
2. 色散（Dispersion）：色散是光线经过光学玻璃时，不同波长的光被折射的程度不同，导致光的分散现象。
色散性能用于描述玻璃的色散效果，一般通过Abbe数来表示。
Abbe数越大，色散越小，即色差越小。
3. 热膨胀系数（Thermal Expansion Coefficient）：热膨胀系数表示光学玻璃随温度变化时的尺寸变化。
高热膨胀系数的玻璃对温度变化更敏感，可能导致光学元件的变形或破裂。
4. 导热系数（Thermal Conductivity）：导热系数表示光学玻璃传导热量的能力。
高导热系数的玻璃可以更好地散热，防止光学元件过热损坏。
5. 抗光蚀性（Optical Durability）：抗光蚀性表示光学玻璃抵抗环境中光蚀和化学侵蚀的能力。
高抗光蚀性的玻璃可以更长时间地保持光学性能。
6. 透过率（Transmittance）：透过率表示光线通过光学玻璃时的光强损失程度。
高透过率的玻璃可以提供更高的光传输效率。
这些参数对于光学元件的设计和应用非常重要。
根据具体的需求，选择合适的光学玻璃参数可以优化光学系统的性能和效果。
在选择光学玻璃时，一般会参考厂商提供的技术数据和规格表，以便选择适合的光学玻璃材料。
光学玻璃知识介绍
5、光吸收系数
是指光通过任何物质时，一部分光能被介 质所吸收。玻璃虽是透明物质，也有吸收，只是他 的吸收系数比非透明物质小很多。
6、条纹度
条纹度是指因折射率显著不同而造成的透明的、 丝状的疵病程度。条纹属于光学玻璃内部化学成分 上的不均匀，产生的原因是在熔炼过程中各种成分 混合和搅拌不均匀造成
• 7、气泡度
• 玻璃中的气泡是指包含在玻璃内部的气体，它是由于 玻璃在熔炼的过程中气体来不及逸出或很难排除而产 生。
• 气泡的危害较大，会使光线发生散射或产生杂光，引 起光能损失、降低成像质量。
三、无色光学玻璃特性
光学玻璃性能一览表 序号 玻璃牌号 RC(S)
1
FK1
3
2
FK2
3
3
QK1
2
4
QK2
1
5
QK3
2
元素 Hg Hg Cd Hg
波长(nm) 404.66 435.84 480.00 546.07
光谱线 氦黄线d 氢红线C 氦红线r
元素 He H He
波长(nm) 587.56 656.27 706.52
OHARA给了9条光谱线折射率：
光谱线
元素
波长(nm)
光谱线
i
Hg
365.015
d
h
Hg
404.656
υe = （n e – 1)/(nF’-nC’)
折射率、色散系数与标准数值的允许差值
同一批玻璃中折射率和色散系数的一致性
3、光学均匀性：是指同一块玻璃内部折射率变化的不均 匀程度
4、应力双折射
玻璃在没有受到应力作用时是各向同性的，但由于 玻璃的加热或冷却过程不均匀就会产生应力，使玻 璃失去各向同性的性质，在光学上引起双折射现象。
光学玻璃种类介绍,让世界更加通透明亮
定的位置，其次，它在物理界和化学界中同样扮演着重 要角色，目前中国光学玻璃的发展非常迅猛，相信其前 景将会一片光明。【可以弯的玻璃】热弯玻璃规范有哪 些？什么是夹层玻璃，夹层玻璃都有什么优点
？
版权所有 禁止转载 谢谢！
自贡招聘 ty89htvv
x射线辐照之下，其光透过率的变化波动很小，常用于制 造一些高能辐照下的光学器械和屏蔽、窥视窗口。5.紫外 和红外光学玻璃紫外和红外光学玻璃具有特定的光学常 数，其透过率较高，主要用来制造紫外
、红外光学仪器。6.光学石英玻璃光学石英玻璃的性能很 好，其膨胀系数较低，机械强度高以及具有耐高温的优 点，常被用于制造有特殊要求的棱镜、透镜、反射镜以 及窗口等。光学玻璃在光电技术中占有一

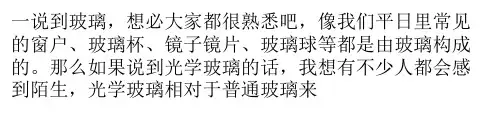

一说到玻璃，想必大家都很熟悉吧，像我们平日里常见 的窗户、玻璃杯、镜子镜片、玻璃球等都是由玻璃构成 的。那么如果说到光学玻璃的话，我想有不少人都会感 到陌生，光学玻璃相对于普通玻璃来
说，具有特殊以及更加严格的指标。它与光学仪器的制 成密不可分，像望远镜、照相机、摄像机等高级光学仪 器的镜头都是由光学玻璃制成的。光学玻璃具有高度的 透明性和一定的质量，所以它现在的应用也是
主要用于制造滤光器，因此它又被称作滤光玻璃。它对 光的吸收具有选择性透过的特点，若按照光谱特性，它 还可分为吸收型、截止型和中性灰三类。3.防辐照光学玻 璃防辐照辐照以及吸收慢中子 和热中子，目前主要用作医学领域和核工业领域的窗口 材料。4.耐辐照光学玻璃耐辐照光学玻璃的品种和无色光 学玻璃的很相似，它在一定的y射线和
非常广泛的。那么，接下来就让我们一起来看看光学玻 璃主要有哪些种类以及它们各自的特点吧！1.无色光学玻 璃 无色光学玻璃对光学常数的要求比较严格，具有特定 性。它有着无选择性吸收和高透性的特
玻璃材料知识(1)
0.05～0.09 0.10～0.24DA（粉末法）
与DW的测定方法相同，在烧瓶内装入0.01mol/l 的硝酸水溶液进行处理，根据其质量减（%）分 类成下表所示的等级。
等级 质量减（%） 1 ≤0.19 2 3 4 5 6 ≥2.20
光学性能——内透射比τ
内透射比为试样表面不存在光反射损失时 的透射比。按GB/T 7962.12所规定的方法 测量。数据表中给出了各种牌号玻璃5mm、 10mm厚的不同波长内透射比值。
光学性能——着色度（λ80/λ5）
光学玻璃透射光谱特性用着色度（ λ80/λ5）表示， 按以下方法确定： 样品厚度10mm±0.1mm， λ80是玻璃透射 比达到80%时所对应的波长， λ5是玻璃透射比 达到5%时对应的波长，并以10nm为单位表示。 例如：玻璃透射比达到80%所对应的波长为 368nm，玻璃透射比达到5%所对应的波长为 313nm，着色度λ80/λ5为37/31
耐碱性级别AR 耐磷酸盐级别PR 时间（H） ＞4 1～4 0.25～1 0.25 1 2 3 4
机械性能——相对研磨硬度Fa
相对研磨硬度是指同等研磨条件下，被测玻璃相对于标 准玻璃K9的研磨硬度。测量方法按GB/T 7962.19规定的 方法进行，测出标准玻璃K9样品的研磨量（体积V0）与 被测玻璃试样的研磨量（体积V），其比值Fa即为被测 玻璃的相对研磨硬度。 Fa=V0/V=(W0/ρ0)/(W/ρ) 式中： W0、W—分别为标准玻璃K9样品和被测玻璃试样研磨 重量损失，g； ρ0、ρ—分别为标准玻璃K9和被测玻璃的比重，g/cm3
3 5 10 20 80
质量指标——条纹度
条纹用点光源和透镜组成的条纹检查仪，从最 容易看见条纹的方向上，与标准试样作比较检 查，分为
(完整版)光学基础知识

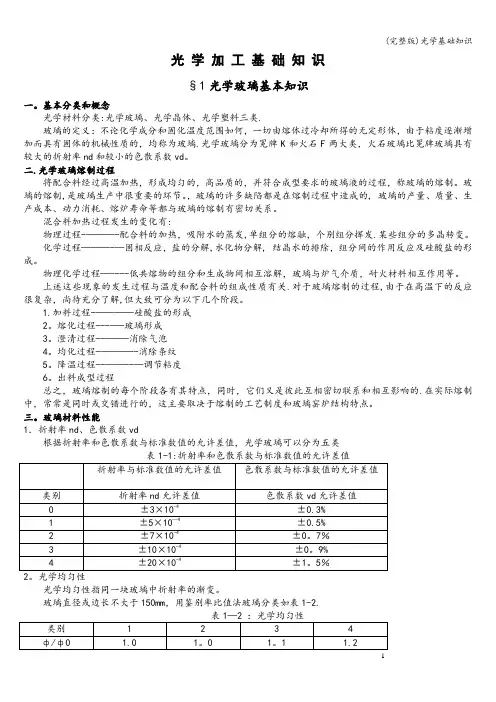

光学加工基础知识§1光学玻璃基本知识一。
基本分类和概念光学材料分类:光学玻璃、光学晶体、光学塑料三类.玻璃的定义：不论化学成分和固化温度范围如何，一切由熔体过冷却所得的无定形体，由于粘度逐渐增加而具有固体的机械性质的，均称为玻璃.光学玻璃分为冕牌K和火石F两大类，火石玻璃比冕牌玻璃具有较大的折射率nd和较小的色散系数vd。
二.光学玻璃熔制过程将配合料经过高温加热，形成均匀的，高品质的，并符合成型要求的玻璃液的过程，称玻璃的熔制。
玻璃的熔制,是玻璃生产中很重要的环节。
，玻璃的许多缺陷都是在熔制过程中造成的, 玻璃的产量、质量、生产成本、动力消耗、熔炉寿命等都与玻璃的熔制有密切关系。
混合料加热过程发生的变化有:物理过程-———-配合料的加热，吸附水的蒸发,单组分的熔融，个别组分挥发.某些组分的多晶转变。
化学过程———-—固相反应，盐的分解,水化物分解, 结晶水的排除，组分间的作用反应及硅酸盐的形成。
物理化学过程—----低共熔物的组分和生成物间相互溶解，玻璃与炉气介质，耐火材料相互作用等。
上述这些现象的发生过程与温度和配合料的组成性质有关.对于玻璃熔制的过程,由于在高温下的反应很复杂，尚待充分了解,但大致可分为以下几个阶段。
1.加料过程-————硅酸盐的形成2。
熔化过程---—-玻璃形成3。
澄清过程--——-消除气泡4。
均化过程-———--消除条纹5。
降温过程--——--—调节粘度6。
出料成型过程总之，玻璃熔制的每个阶段各有其特点，同时，它们又是彼此互相密切联系和相互影响的.在实际熔制中，常常是同时或交错进行的，这主要取决于熔制的工艺制度和玻璃窑炉结构特点。
三。
玻璃材料性能1．折射率nd、色散系数vd根据折射率和色散系数与标准数值的允许差值，光学玻璃可以分为五类光学均匀性指同一块玻璃中折射率的渐变。
玻璃直径或边长不大于150mm，用鉴别率比值法玻璃分类如表1-2.1类或2类还应测星点.玻璃直径或边长大于150mm,称大块光学玻璃，根据玻璃各部位间折射率微差值最大值Δnmax分类。
光学玻璃材料
光学玻璃材料

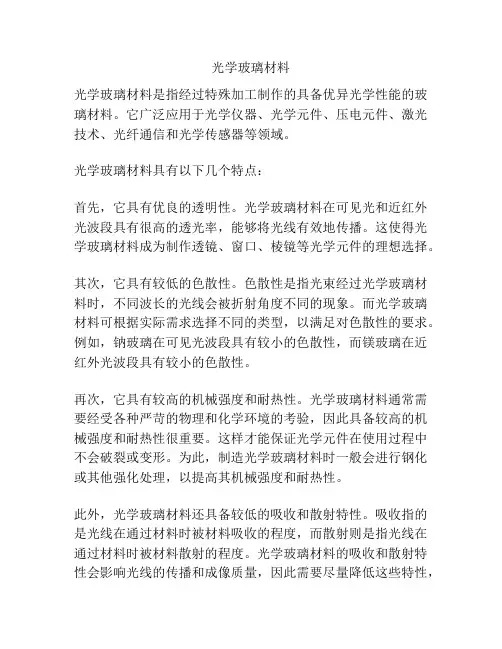

光学玻璃材料是指经过特殊加工制作的具备优异光学性能的玻璃材料。
它广泛应用于光学仪器、光学元件、压电元件、激光技术、光纤通信和光学传感器等领域。
光学玻璃材料具有以下几个特点：
首先，它具有优良的透明性。
光学玻璃材料在可见光和近红外光波段具有很高的透光率，能够将光线有效地传播。
这使得光学玻璃材料成为制作透镜、窗口、棱镜等光学元件的理想选择。
其次，它具有较低的色散性。
色散性是指光束经过光学玻璃材料时，不同波长的光线会被折射角度不同的现象。
而光学玻璃材料可根据实际需求选择不同的类型，以满足对色散性的要求。
例如，钠玻璃在可见光波段具有较小的色散性，而镁玻璃在近红外光波段具有较小的色散性。
再次，它具有较高的机械强度和耐热性。
光学玻璃材料通常需要经受各种严苛的物理和化学环境的考验，因此具备较高的机械强度和耐热性很重要。
这样才能保证光学元件在使用过程中不会破裂或变形。
为此，制造光学玻璃材料时一般会进行钢化或其他强化处理，以提高其机械强度和耐热性。
此外，光学玻璃材料还具备较低的吸收和散射特性。
吸收指的是光线在通过材料时被材料吸收的程度，而散射则是指光线在通过材料时被材料散射的程度。
光学玻璃材料的吸收和散射特性会影响光线的传播和成像质量，因此需要尽量降低这些特性，
以获得清晰的成像效果。
总之，光学玻璃材料以其优异的透明性、较低的色散性、较高的机械强度和耐热性以及低的吸收和散射特性，成为制作各种光学元件和光学仪器的重要材料。
未来，在科技的不断发展和进步的影响下，光学玻璃材料将会越来越多地应用于更广泛的领域，并发挥出更大的作用。

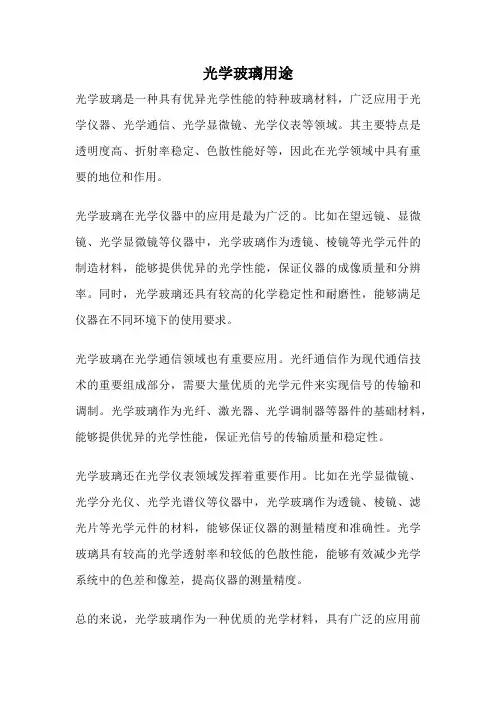

光学玻璃用途
