ABB直流断路器选型

ABB低压电器元件选型技术部分内容简介1产品选用基本技术参数2常用产品选用注意事项3产品大全及分类1元件选用基本技术参数本章节列出的是选用每种元件必须的基本技术参数，具体参数选择请参阅《ABB 低压电器元件选用手册》及相关样本。

断路器 1.1 1-7Emax空气断路器 1.1.1•框架•框架电流•分断能力•额定电流•脱扣器•极数•安装方式•附件控制电压例如:E1 B 12 PR111/P-LI R1250 3P WHR框架分断能力框架电流脱扣器额定电流极数安装方式技术参数代号解释框架: E1 E1 Iu = 800~1250AE1 Iu = 800~1250AE2 Iu = 1250~2000AE3 Iu = 1250~3200AE4 Iu = 3200~4000AE6 Iu = 3200~6300A分断能力： B B: 40kAB: 40kAN: 65kAS: 75kAH: 100kAV: 150KAL: 130KA框架电流：12 1250A（E1，1250A--E6，6300A）脱扣器：PR111/P-LI PR111/P-LI PR111脱扣器，二段保护PR111/P-LI PR111脱扣器，二段保护PR111/P-LSI PR111脱扣器，三段保护PR111/P-LSIG PR111脱扣器，四段保护PR112/P-LSI PR112脱扣器，三段保护PR112/P-LSIG PR112脱扣器，四段保护PR112/PD-LSI PR112脱扣器，三段保护带对话单元PR112/PD-LSIG PR112脱扣器，四段保护带对话单元PR113/P-LSIG PR113脱扣器，四段保护PR113/PD-LSIG PR113脱扣器，四段保护带对话单元额定电流：R1250 1250A（E1，250A--E6，6300A）极数: 3P 3极（3或4极可选）安装方式：WHR W：抽出式（W：抽出式F：固定式）HR：水平后接线HR 水平后接线VR 垂直后接线F 延伸接线FL 端面接线（固定式无）附件控制电压：需要注明控制电压附件---YO，YC，YU，MIsomax塑壳断路器 1.1.2 •框架•框架电流•额定电流•分断能力•脱扣器（TM热敏电磁脱扣器型无须提供）•极数•安装方式•附件控制电压例如:TM热敏电磁脱扣器型：S2 S – 160 / R125 3P FFC框架分断能力框架电流额定电流极数安装方式技术参数代号解释框架: S2 S2S1 I=125S2 I=160S3 I=160,250S5 I=400,630S6 I=630,800分断能力：S SS1: B / N KA数值请查样本S2: B / N / S KA数值请查样本S3: N / H / L KA数值请查样本S5: N / H / L * KA数值请查样本S6: N / S / H / L KA数值请查样本框架电流：160A 参阅框架额定电流：R125 125AS1-125, 10A----S6-800, 800A极数：3P 3极（3或4极可选）安装方式：FFC F: 固定式F: 固定式P: 插入式(S6/S7不适用)W: 抽出式(S1/S2不适用)FC: 铜电缆前接线F: 前接线EF: 加长前接线ES: 加长扩展前接线FC: 铜电缆前接线R: 螺纹后接线RC: 铜/铝后接线附件控制电压：需要注明控制电压附件---YO，YC，YU，M框架 分断能力 框架电流 脱扣器 额定电流 极数 安装方式微处理器脱扣器型：S4 N – 250 / In125 LSIG 3P FFC技术参数 代号 解释框架:S4S4 I=160,250 S4 I=160,250 S5 I=400,630 S6 I=630,800 S7 I=1250,1600S8 I=2000, 2500, 3200分断能力： N NS4: N / H / L KA 数值请查样本 S5: N / H / L KA 数值请查样本 S6: N / S / H / L KA 数值请查样本 S7: S / H / L KA 数值请查样本 S8: H / V （新品）KA 数值请查样本框架电流： 250 参阅框架 额定电流： R125 125AS4-160, 100A----S6-800, 3200A脱扣器： LSIG LSIG: 长延迟＋短延迟＋瞬动＋接地故障I: 短路瞬动 LI: 长延迟＋瞬动LSI: 长延迟＋短延迟＋瞬动LSIG: 长延迟＋短延迟＋瞬动＋接地故障 LRIU: 长延迟+堵转+瞬动+断相或相不平衡( PR010/K,PR212/D,PR212/T 参见样本 )极数： 3P 3极（3或4极可选）安装方式： FFC F: 固定式F: 固定式P: 插入式(S6/S7不适用) W: 抽出式(S1/S2不适用)FC: 铜电缆前接线 F: 前接线 EF: 加长前接线 ES: 加长扩展前接线 FC: 铜电缆前接线 R: 螺纹后接线 RC: 铜/铝后接线 附件控制电压： 需要注明控制电压附件---YO ，YC ，YU ，MIsomax限流型塑壳断路器 1.1.3 •框架•框架电流•额定电流•分断能力•极数•安装方式附件控制电压例如:技术参数代号解释S3 X - 125 / R80 3P FEF框架分断能力框架电流额定电流极数安装方式框架: S3 S3S2 I=1~100 分档S3 I=125,200S4 I=250S6 I=400,630分断能力：X XS2X分断能力70KA； S3X，S4X，S6X分断能力200KA框架电流：125 参阅框架额定电流：R80 80AS2X-80: 1~80(19档), 3P,单磁 (参见样本)S2X-100:1~100(16档), 3P, 参见样本S3X-125: 32,50,80,100,125S3X-200: 125,160,200S4X-250: 100,160,250S6X-400: 320,400S6X-630: 630极数：3P 3极（3或4极可选）安装方式：FEF F: 固定式F: 固定式P: 插入式(S6)W: 抽出式(S1/S2不适用)EF: 加长前接线F: 前接线EF: 加长前接线ES: 加长扩展前接线FC: 铜电缆前接线R: 螺纹后接线RC: 铜/铝后接线附件控制电压：需要注明控制电压附件---YO，YC，YU，M一体化剩余电流断路器 1.1.4•框架•框架电流•额定电流•极数•安装方式•排列•附件控制电压例如:S2 N – 160 / R125 4P FFC +RC212/ 2V框架分断能力框架电流额定电流极数安装方式脱扣器技术参数代号解释框架、分断能力、框架电流：S2N-160只有两种S2N-160，S3N-250额定电流：R80 80AS2-160: 12.5,16,20,25,32,40,50,63,80,100,125,160S3-250: 32,40,50,63,80,100,125,160,200,250S3及以下磁脱扣固定为10倍,非标可有5倍或单磁. 极数：4P 4P安装方式：FFC F: 固定式F: 固定式FC: 铜电缆前接线F: 前接线（S3N）FC: 铜电缆前接线（S2N）排列：V V：垂直安装V：垂直安装，H：水平安装附件控制电压：需要注明控制电压附件---YO，YC，YU，M切换回路数回路数额定电流额定电流 安装方式 电源自动切换装置1.1.5DPT• 切换回路数 • 额定电流例如:DPT / SE1600技术参数代号 解释 切换回路数： SESE 双电源切换，TE 三电源切换 额定电流：1600 1600A 主回路电流Isomax 低压塑壳断路器配合剩余电流保护继电器1.1.6RC212• 框架电流• 安装方式例如:RC212 / 2 / 垂直安装技术参数 代号解释额定电流： 2（代码） 配S2-160/4P: 选 2 配S2-160/4P: 选 2 配S3-250/4P: 选 3 安装方式： 垂直安装 垂直安装与断路器叠装: 垂直安装 与断路器并装: 水平安装RCD• 剩余动作电流例如:剩余动作电流互感器内径主回路电流极数辅助触头数量控制电压RCD 0.03技术参数代号解释剩余动作电流: 0.03 30 mA剩余动作电流：0.03 - 0.1 - 0.3 -0.4 - 1A剩余电流保护继电器 1.1.7 RCQ•互感器内径例如:RCQ Ф110技术参数代号解释互感器内径: 110mm Φ110 mmΦ60 mm互感器内径Φ110 mm互感器内径工控产品及接线附件 1.2 1-3接触器系列 1.2.1接触器 1.2.1a •主回路电流•控制电压（交、直流）•极数•辅助触头数量例如:A30 – 30 - 10 控制电压ac220V技术参数代号解释主回路电流: 30 30A极数: 30 3常开前一位代表常开，后一位代表常闭，数字为数量辅助触头数量10 一常开前一位代表常开，后一位代表常闭，数字为数量控制电压（交、直流）ac220V 交流220VTA热过载继电器 1.2.1b •热脱扣电流•轻重载（450以上）例如:T450 DU 400主回路电流轻重载脱扣电流技术参数代号解释主回路电流: 450 450A轻重载：DU DU普通DU普通SU重载中间继电器 1.2.1c •触点数、主触点组合方式（常开、常闭）•控制电压、交、直流操作例如:N 63 E 控制电压ac220V触点数、主触点组合方式控制电压、交、直流操作技术参数代号解释触点数、主触点组合方式：63 6常开，3常闭前一位代表常开，后一位代表常闭，数字为数量控制电压、交、直流操作：控制电压ac220V额定电流触点数、主触点组合方式控制电压、交、直流操作框架电流和分断能力额定电流ESB接触器 1.2.1d •额定电流•主触点组合方式（常开、常闭）•控制电压、交、直流操作•灯具应用请参阅样本例如:ESB 63 - 31 控制电压ac220V技术参数代号解释额定电流：63 63A20 对AC1/AC7a负载24 对AC1/AC7a负载40 对AC1/AC7a负载63 对AC1/AC7a负载触点数、主触点组合方式：31 6常开，3常闭ESB20: 可选: 20, 02, 11ESB24: 可选: 40, 04, 22, 31, 13ESB40: 可选: 40ESB63: 可选: 40前一位代表常开，后一位代表常闭，数字为数量控制电压、交、直流操作：控制电压ac220V灯具应用：请参阅样本电动机起动器 1.2.2 •框架电流和分断能力•热脱扣电流例如:MS 325 - 20框架电流和分断能力：325 MS325 50KA，0.1-25AMS325 50KA，0.1-25AMS450 50kA，16~50AMS451 50KA，16~50AMS495 50KA，40~100AMS496 100KA，40~100AMS497 100KA，16~100A额定电流20 20APSS、PST、PSTB软启动器 1.2.3 •电机额定电流（结合功率考虑）•负载类型（重、轻载）•控制电源电压例如:PSS - 18/30电机额定电流技术参数代号解释电机额定电流：18/30 18A外接法/30A内接法（PSS）负载类型（重、轻载）：参阅样本控制电源电压：参阅样本开关及熔断器设备 1.3 1-3开关熔断器组 1.3.1 OS、OESA•额定电流•极数例如:OESA 250 D3PL 3P额定工作电流极数额定工作电流：250 250A极数：3P 3极负荷开关/隔离开关 1.3.2 OT、OETL•额定电流•极数例如:OETL 250 K3 3P额定工作电流极数技术参数代号解释额定工作电流：250 250A极数：3P 3极Easyline熔断丝切换隔离开关 1.3.3 XLP三极•额定电流例如：XLP 00额定电流技术参数代号解释额定电流：00 160A按照样本根据电流选择型号线路保护装置 1.4极数脱扣特性额定电流极数脱扣特性额定电流数量剩余电流动作电流微型断路器 1.4.1 •额定电流•极数（最后位数字为可选项，1为1极，2为2极…依此类推，例如S261）•分断能力•脱扣特性（B、C、D、K等）例如:S 261 – C 20技术参数代号解释极数: 261 1极最后位数字为可选项，1为1极，2为2极…依此类推脱扣特性： C CB、C、D、K、Z根据样本，由不同系列不同电流而不同额定电流：20 20A根据样本，由不同系列有不同电流范围过电流保护电磁式剩余电流动作断路器 1.4.2DS250S•额定电流•极数(最后位数字为可选项，1为1极，2为2极…依此类推，例如DS252) •分断能力•脱扣特性（B、C）•剩余电流动作电流例如:DS253S-C 40 / 0.03技术参数代号解释极数：DS253 3极极数脱扣特性额定电流数量剩余电流动作电流最后位数字为可选项，2为2极…依此类推（无1极）脱扣特性： C CB、C两种额定电流：40 40A根据样本，由不同系列有不同电流范围剩余电流动作电流：0.03 30mADS9•额定电流•极数(最后位数字为可选项，1为1极，2为2极。

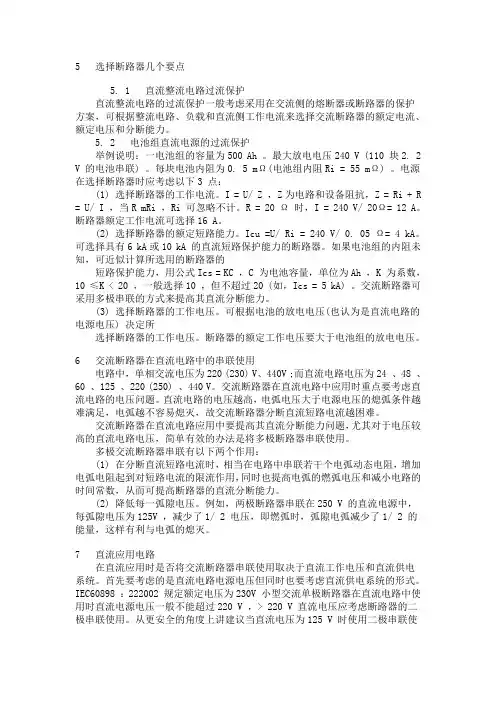

5 选择断路器几个要点5. 1 直流整流电路过流保护直流整流电路的过流保护一般考虑采用在交流侧的熔断器或断路器的保护方案，可根据整流电路、负载和直流侧工作电流来选择交流断路器的额定电流、额定电压和分断能力。

5. 2 电池组直流电源的过流保护举例说明：一电池组的容量为500 Ah 。

最大放电电压240 V (110 块2. 2 V 的电池串联) 。

每块电池内阻为0. 5 mΩ(电池组内阻Ri = 55 mΩ) 。

电源在选择断路器时应考虑以下3 点：(1) 选择断路器的工作电流。

I = U/ Z ，Z为电路和设备阻抗，Z = Ri + R = U/ I ，当R mRi ，Ri 可忽略不计。

R = 20 Ω 时，I = 240 V/ 20Ω= 12 A。

断路器额定工作电流可选择16 A。

(2) 选择断路器的额定短路能力。

Icu =U/ Ri = 240 V/ 0. 05 Ω= 4 kA。

可选择具有6 kA或10 kA 的直流短路保护能力的断路器。

如果电池组的内阻未知，可近似计算所选用的断路器的短路保护能力，用公式Ics = KC ，C 为电池容量，单位为Ah ，K 为系数，10 ≤K < 20 ，一般选择10 ，但不超过20 (如，Ics = 5 kA) 。

交流断路器可采用多极串联的方式来提高其直流分断能力。

(3) 选择断路器的工作电压。

可根据电池的放电电压(也认为是直流电路的电源电压) 决定所选择断路器的工作电压。

断路器的额定工作电压要大于电池组的放电电压。

6 交流断路器在直流电路中的串联使用电路中，单相交流电压为220 (230) V、440V ;而直流电路电压为24 、48 、60 、125 、220 (250) 、440 V。

交流断路器在直流电路中应用时重点要考虑直流电路的电压问题。

直流电路的电压越高，电弧电压大于电源电压的熄弧条件越难满足，电弧越不容易熄灭，故交流断路器分断直流短路电流越困难。

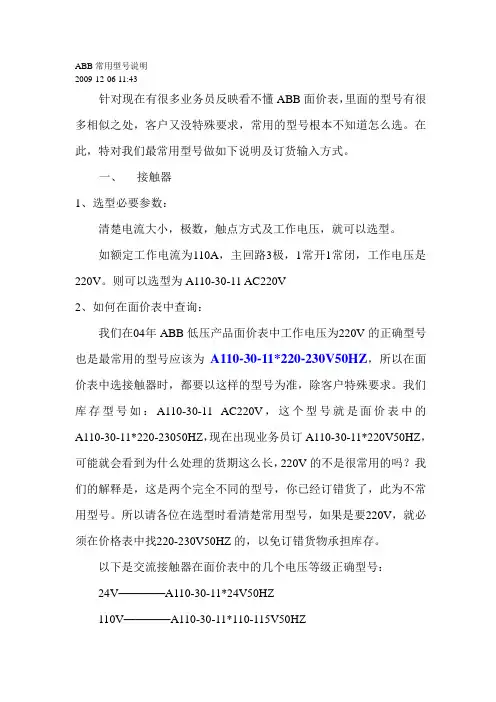

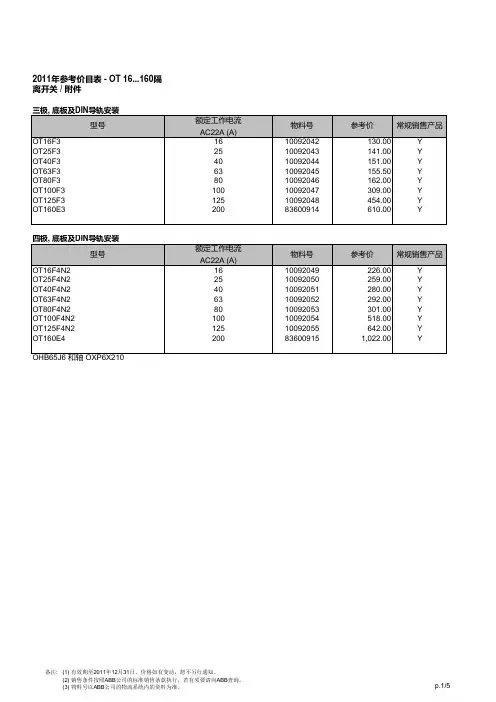

ABB常用型号说明2009-12-06 11:43针对现在有很多业务员反映看不懂ABB面价表，里面的型号有很多相似之处，客户又没特殊要求，常用的型号根本不知道怎么选。

在此，特对我们最常用型号做如下说明及订货输入方式。

一、接触器1、选型必要参数：清楚电流大小，极数，触点方式及工作电压，就可以选型。

如额定工作电流为110A，主回路3极，1常开1常闭，工作电压是220V。

则可以选型为A110-30-11 AC220V2、如何在面价表中查询：我们在04年ABB低压产品面价表中工作电压为220V的正确型号也是最常用的型号应该为A110-30-11*220-230V50HZ，所以在面价表中选接触器时，都要以这样的型号为准，除客户特殊要求。

我们库存型号如：A110-30-11 AC220V，这个型号就是面价表中的A110-30-11*220-23050HZ，现在出现业务员订A110-30-11*220V50HZ，可能就会看到为什么处理的货期这么长，220V的不是很常用的吗？我们的解释是，这是两个完全不同的型号，你已经订错货了，此为不常用型号。

所以请各位在选型时看清楚常用型号，如果是要220V，就必须在价格表中找220-230V50HZ的，以免订错货物承担库存。

以下是交流接触器在面价表中的几个电压等级正确型号：24V————A110-30-11*24V50HZ110V————A110-30-11*110-115V50HZ220V-------A110-30-11*220-23050HZ380V————A110-30-11*380-400V50HZ3、订货输入要求：型号输入：A110-30-11 AC220V型号就这样输入，但品名必须要输入220-230V所对应的物料号，虽然我们没有输入220-230V，但物料号一定不能错。

要和自己订的型号完全一致。

二、热过载继电器1、过载继电器在价格表中如TA25DU1.0和TA25DU1.0 V1000，同是1.0的就有两个型号，就纳闷了，我到底应该选哪个呢，导致无法确认？现在明确的说明，选TA25DU1.0，所有的热继都不要去管带V1000的，包括我们库存型号也是一样的。

abb断路器参数摘要：1.ABB 断路器的概述2.ABB 断路器的参数分类3.ABB 断路器的主要参数及其含义4.ABB 断路器参数的选择与应用5.结束语正文：一、ABB 断路器的概述ABB 是一家全球领先的电力和自动化技术公司，总部位于瑞士。

ABB 断路器作为其旗下一款重要的产品，广泛应用于电力系统、工业自动化、交通运输等领域，以保护和控制电气设备。

二、ABB 断路器的参数分类ABB 断路器的参数主要分为以下几类：1.断路器类型：根据使用场合和功能分为高压断路器、低压断路器、塑壳断路器等。

2.额定电压：表示断路器可以承受的最高电压值。

3.额定电流：表示断路器在正常工作条件下允许通过的最大电流值。

4.短时耐受电流：表示断路器在短时间内可以承受的最大电流值。

5.极限短路分断能力：表示断路器在极限短路条件下可以分断的最大电流值。

6.断路能力：表示断路器在分断故障电流时的性能指标。

三、ABB 断路器的主要参数及其含义1.断路器类型：根据使用场合和功能选择合适的断路器类型。

2.额定电压和电流：选择与电气设备相匹配的额定电压和电流参数。

3.短时耐受电流：根据电气设备的短时过载能力选择合适的短时耐受电流参数。

4.极限短路分断能力：根据电网的短路容量选择合适的极限短路分断能力参数。

5.断路能力：根据电气设备的故障电流选择合适的断路能力参数。

四、ABB 断路器参数的选择与应用在选择ABB 断路器参数时，需要综合考虑电气设备的特性、电网状况和使用环境等因素，以确保断路器能够满足保护和控制电气设备的要求。

在实际应用中，要根据电气设备的具体参数和故障特点选择合适的ABB 断路器参数，以实现安全、可靠、高效的电气设备保护和控制。

五、结束语了解ABB 断路器的参数对于选择和使用断路器具有重要意义。

在选择ABB 断路器参数时，要充分考虑电气设备的特性、电网状况和使用环境等因素，以确保断路器能够满足保护和控制电气设备的要求。

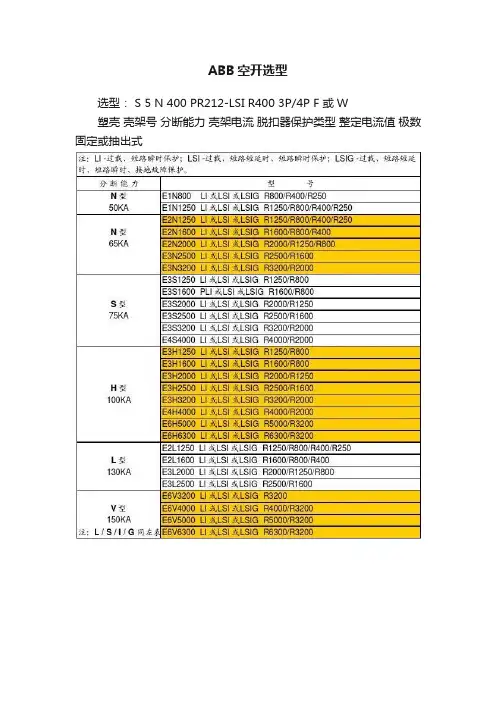

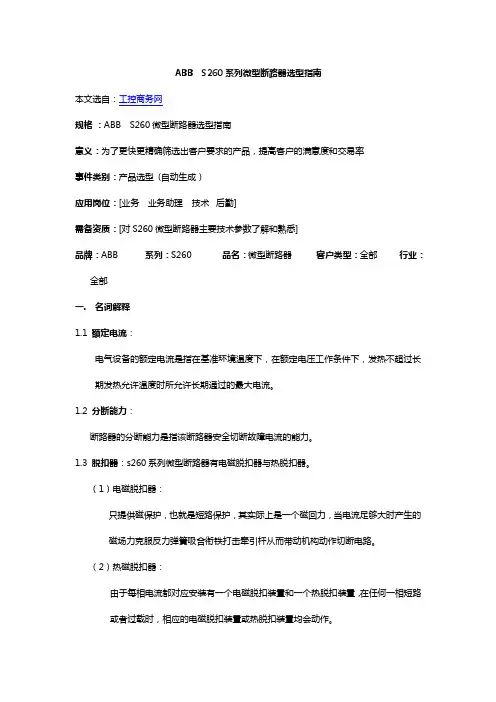

ABB空开选型
选型： S 5 N 400 PR212-LSI R400 3P/4P F 或W
塑壳壳架号分断能力壳架电流脱扣器保护类型整定电流值极数固定或抽出式
1. ABB 可提供具有通信功能的断路器以及其它更多功能的断路器，详情见样本。

2. S / E 型断路器的电子脱扣器 PR211/2 和 PR111 的脱扣值 L / S / I / G 多档可调；如：选定整定电流值后仍有 40% -- 100% 的电流调整范围；例如选型为：
E2N1600 PR111/P - LI R 800 4P W 则此断路器可在 320A -- 800A 间调节；
E 3 N 2500 PR111-LSI R1600 3P/4P
F 或W
框架框架号分断能力框架电流脱扣器保护类型整定电流值极数固定或抽出式ABB 塑壳断路器、空气断路器快速选型表
注：ABB可提供分断能力达200KA及壳架电流达3200A的塑壳断路器；。

ABB塑壳断路器具有8种型号：T1, T2, T3, T4, T5, T6, T7和S8。

额定极限短路分断能力（380/415V AC）从16kA到200kA。

可提供以下类型的断路器，广泛应用于各种应用场合 :∙应用于交流和直流配电的断路器∙电动机保护用断路器∙应用于交流和直流1000V的断路器∙隔离开关每个断路器都具有3极和4极，可配完整系列的保护脱扣器：热磁脱扣器、单磁脱扣器和电子脱扣器。

配有TMD和TMA热磁脱扣器的T1, T2, T3, T4, T5和T6可用于直流电厂，额定电流从1A到800A，最小工作电压为24VDC。

配电用的断路器ABB塑壳断路器Tmax和Isomax额定工作电流从1A到3200A，具有固定式、插入式和抽出式，3极和4极。

Tmax T1具有单极型断路器T1B 1p，分断能力为25 kA （220/230 V AC）。

脱扣器可互换Tmax T4,T5和T6可安装热磁脱扣器、单磁脱扣器和电子脱扣器。

由于安装非常简单，根据实际需求，客户可非常简单的更换这些脱扣器。

当然，此时客户需要对安装负责。

这些脱扣器可互相更换，使得断路器使用不仅灵活，而且节约空间和减少库存。

符合标准塑壳断路器及其附件均符合国际IEC 60947-2标准及EC的相关指令，包括低压指令(LVD) no. 73/ 23 EEC” 和“电磁兼容指令(EMC) 89/336 EEC”.ABB质量体系符合ISO 9001标准和欧洲EN ISO 9001和意大利UNI EN ISO 9001标准。

此产品符合船用电气设备的规定，已获得主要船级社的认可（如RINA - QUACER)等:T1 1p T1T2T3T4T5T6S7S8额定不间断电流 Iu [A] 160 160 160 250 250320400630630800100012501600200025003200极数No. 1 3-4 3-4 3-4 3-4 3-4 3-4 3-4 3-4额定工作电压Ue AC 50-60Hz[V] 240 690 690 690 690 690 690 690 690额定工作电压Ue DC[V] 125 500 500 500 750 750 750 - -额定冲击耐受电压 Uimp [kV] 8 8 8 8 8 8 8 8 8额定绝缘电压 Ui [V] 500 800 800 800 1000 1000 1000 1000 1000 测试电压 (50 Hz, 1分钟) [kV] 3 3 3 3 3.5 3.5 3.5 3 3分断能力额定极限短路分断能力IcuAC 50-60 Hz 380/415 V [kA] 25(1)(2)16 36 36 85 36 50 3620036 20036 10050 10085 120额定极限短路分断能力Icu AC 50-60 Hz 690 V [kA] 3 66 10 5 820 8020 8020 15020 3540 50额定极限短路分断能力IcuDC 500 V - 3 极串联 [kA] 25(3)16 36 36 85 36 50 167016 7020 65--额定运行短路分断能力 Ics AC 50-60 Hz 380/415 V [kA] 18 16 25 36 70 27 36 20036 20035 1505047 60使用类别 (IEC 60947-2) AAAAAB/ABBB机械寿命 N. op x [103] No 25 25 25 25 20 20 20 10 10电气寿命 ( 415 V)N. op x [103] No 88888 6 75 7 5 7 5 2.5 1.5脱扣保护*TMF (T不可X调, M不可调)X X XTMD (T可调, M不可调)X X X XTMA (T可调, M可调)TMG (T可调, MX X可调)ELT (电子式) X X X X X X 基本尺寸 (固定式)宽度 1 极[mm] 25.4宽度 3 极[mm] 76 90 105 105 140 210 210 406 宽度 4 极[mm] 102 120 140 140 184 280 280 556 深度[mm] 70 70 70 70 103.5 103.5 103.5 138.5 242406 400 高度[mm] 130 130 130 150 205 205 268406接线端子形式固定式 F F F F F F F F F 插入式P P P P抽出式W W W W(1) In=16 A 和 In= 20 A Icu= 16 k A(2) Icu 在 230 V AC(3) Icu 在 125 V DC*脱扣单元:TMF = 热磁固定脱扣TMD = 热磁式 (带T可调)TMA = 热磁式 (带T可调, M可调)TMG = 发电机保护脱扣 (带T可调, M不可调)ELT = 电子式电动机保护用断路器起动, 切换和三相异步电动机的保护是基本操作的正确使用, ABB SACE 建议2个不同的方案:∙一个传统系统对抗短路的断路器, 对抗过载, 缺相或相不平衡的热过载继电器, 对抗电动机切换的接触器∙一个集成系统保护, 有赖于 PR222MP 脱扣保护, 确保: 对抗短路, 过载, 对抗缺相或相不平衡和对抗转子锁紧应用6种规格 (T2, T3, T4, T5, S6 和 S7)均可在大范围起动, 由 0.37 kW 高达 250 kW 带 Tmax T5 和355 kW 带 Isomax S6 (400 V AC).标准认可使用于配电断路器.T2T3T4T5T6S7额定不间断电流Iu[A] 160 250 250320400630800 1250额定工作电流In [A] 1÷100 100÷200 80÷250 3204003206301000 极数No. 3 3 3 3 3 3额定工作电压UeAC 50-60Hz,额定工作电压UeAC 50-60Hz[V] 690 690 690 690 690 690额定冲击耐受电压 Uimp[kV] 8 8 8 8 8 8额定绝缘电压Ui [V] 800 800 1000 1000 1000 1000测试电压(50Hz, 1 分钟)[kV] 3 3 3.5 3.5 3.5 3分断能力额定极限短路分断能力Icu AC 50-60 Hz 380/415 V [kA] 36 85 36 5036 20036 20036 10050 65额定极限短路分断能力Icu AC 50-60 Hz 690 V [kA] 6 10 5 8 20 80 20 80 20 30 20 35 额定运行短路分断能力Ics AC 50-60 Hz 380/415 V [kA] 36 702736 20036 20036 7550使用类别 (IEC 60947-2) A A A B/A B B 机械寿命 103[N. op.]25 25 20 20 20 10电气寿命 (415 V) 103[N. op.]8 8 8 7 5 5脱扣器保护 (短路保护)*MF X单磁式MA XX X电子式(PR221 DS-I )X X X电子式 (PR211 I ) X脱扣器保护 (集成保护)*PR222 MPX XPR212 MPX X 基本尺寸 (固定式)宽度[mm] 90 105 105 140 210 210深度[mm] 70 70 103.5 103.5 103.5 138.5高度[mm] 130 150 205 205 268/406 406接线端子形式固定式 F F F F F F插入式P P P P抽出式W W W W*脱扣单元:MF = 电磁固定脱扣MA = 电磁式 (可调)PR221DS-I = 电子式PR211 = 电子式PR222MP = 电子式(适用于电动机保护)PR212MP = 电子式(适用于电动机保护)Circuit-breakers for applications up to 1000 VWithin the panorama of the ABB moulded-case circuit-breakers there is also the range of circuit-breakers for applications in direct current and in alternating current up to 1000 V.The typical sectors of use for these are mining, road and railway tunnel installations, electric traction and industrial applications in general. The circuit-breakers are available in three-pole and four-pole version with TMD or TMA adjustable thermomagnetic releases for use in direct and alternating current, or in version three-pole with electronic releases (Tmax with PR221DS, PR222DS/P; Isomax with PR21x), for applications in alternating current.The dimensions of these circuit-breakers are the same as the standard ones. They can, moreover, be combined with all the accessories available, except for the residual current, and can be converted into the removable or withdrawable version using a conversion kit and fixed parts of the standard circuit-breakers.交流配电ACT4T5T6额定不间断电流Iu [A] 250 400 - 630 630- 1000极数[No.] 3/4 3/4 3分闸能力额定极限短路分断能力Icu AC 50-60 Hz (1000V) [kA] 20 20 20 额定运行短路分断能力Ics AC 50-60 Hz (1000 V) [kA] 20 15 短路合闸能力额定短路合闸能力Icm AC 50-60 Hz ( 1000V) [kA] 40 40 40脱扣保护热磁式 (带T 可调)TMDX热磁式 (带T 可调, M 可调)TMAX X电子式 ELTXXX直流配电 DC T4 T5 T6额定不间断电流Iu [A] 250 400 - 630 630- 800 极数 [No.] 4 4 4 分断能力额定极限短路分断能力Icu DC 1000 V 4 极串联 [kA] 404040脱扣保护TMD (T 可调, M 不可调) XTMA (T 可调, M 可调) X X X两系列的通用值T4T5T6额定工作电压Ue [V] 1000 1000 1000额定冲击耐受电压Uimp [kV] 8 8 8额定绝缘电压Ui [V] 1000 1000 1000隔离功能X X X[V] 3500 3500 3500测试电压(50Hz, 1 分钟)参考标准IEC 60947-2 X X X尺寸 (固定式)宽度 (3 极) [mm] 105 140 210宽度 (4 极) [mm] 140 184 280深度[mm] 103.5 103.5 103.5高度[mm] 205 205 268 / 406接线端子形式固定式 F F F插入式P P抽出式W W W*脱扣单元:TMD =热磁式 (带T可调)TMA = 热磁式 (带T可调, M可调)ELT = 电子式Switch-disconnectorsThe switch-disconnectors derive from the corresponding circuit-breakers, of which they keep the same overall dimensions, the versions, the fixing systems and the possibility of mounting the accessories. This version onlydiffers from the circuit-breakers in the absence of the protection releases. They are characterised by a rated voltage of 690 V in alternating current and up to 750 V in direct current.T1 DT3 DT4 DT5 DT6 DS7 DS8 DIth[A]1602503204006306308001000100012501600200025003200 Ie [A] 125 200 320 4006306308001000100012501600200025003200 极数Nr. 3-4 3-4 3-4 3-4 3-4 3-4 3-4额定工作电压Ue AC50-60Hz[V] 690 690 690 690 690 690 690 额定工作电压Ue DC [V] 500 500 750 750 750 750 750 额定冲击耐受电压Uimp [kV] 8 8 8 8 8 8 8额定绝缘电压Ui [V] 800 800 1000 1000 1000 1000 1000测试电压(50 Hz,1 分钟)[kV] 3 3 3.5 3.5 3.5 3 3额定短路合闸能力Icm [kA] 2.8 5.3 5.3 11 30 52.5 85 Icw [kA] 2 3.6 3.6 6 15 25 40基本尺寸 (固定式)宽度 (3极) [mm] 76 105 105 140 210 210 406 宽度 (4 极) [mm] 102 140 140 184 280 280 556 深度[mm] 70 70 103.5 103.5 103.5 138.5 242高度[mm] 130 150 205 205 268406406 400 接线端子形式固定式 F F F F F F F插入式P P P抽出式W W W(*) W(*) 高达 800 ACircuit-breakers according to UL CSA StandardsIn the field of molded case circuit breakers, conforming to the UL489 and CSA C22.2 Standards, SACE’s proposal presents the following ranges:∙power distribution circuit breakers (fitted with thermomagnetic or electronic trip units)∙power circuit breakers with magnetic only trip units for motor protection (Motor Control Protection - MCP)∙switch-disconnectors for use as isolators or switching devices for lines, busbars or plant parts (Molded Case Switch - MCS).The possibilities are increasingly greater for those customers who also operate on the markets subject to the standards defined by the UL/CSA Standards since they have an entire range of molded case circuit-breakers available, with continuous current ratings which go from 100A to 2500A and interrupting rating, at 480 V AC, which can reach 100kA.As well as extending the field of continuous current ratings downwards, introduction of the T1 size means that the applications typical of power subdistribution where a circuit-breaker characterised by limited overall dimensions, but which guarantees great versatility in mounting accessories and installation, is particularly worthwhile.The smallest of the molded case circuit breakers, the single-pole T1, conforming to the UL, is also presented.Finally, the S8 circuit-breaker according to UL/CSA Standards also allows completion towards the higher continuous rating currents. Isomax S8V 1600, 2000 and 2500 A lend themselves to being installed immediately to the load side of the power supply sources of the low voltage systems and are suitable for operating safely under the most severe service conditions required of modern plants. The high performances, great flexibility of accessories, ease of coordination with the devices located on the load side and the possibility of limiting the depth of the switchgear thanks to the reduced overall dimensions of the circuit breaker make Isomax S8 a particularly advantageous solution.配电 (MCCB)T1T2T3T4T5S6S7S8外框尺寸[A] 100 100 225 250 400600(2)800 1200 160020002500极数No.34234342342342323 3干扰值480 V [kA] 22(1)3565253525150251505010065 100600 V [kA] 105 18851885254250 85500 V DC(3极串联)[kA] 25 25100251003565600 V DC(3 极串联)[kA] 3.6 166516652050脱扣单元*TMD, TMA X X X X X XELT X X X X X X电动机保护(MCP)T1T2T3T4T5S6S7S8外框尺寸[A] 100 225 250 400 800 1200 160020002500 额定值[A] 10÷100100÷20010015025030040060080010001200160020002500极数 No. 3 3 3 3 3 3 3 干扰值240 V [kA] 65 150 65 65 200 65 200 50 100 65 100 480 V [kA] 35 65 35 25 100 25 100 50 100 65 100 600 V [kA] 18 65 1865脱扣单元* MA X XELT X X X X X X隔离开关 (MCS)T1 T2 T3 T4 T5 S6 S7 S8额定值100 150 225 250 400600(2)8001200 2500极数No. 3-4 3-4 3-4 3-4 3 3 3 超磁 [kA] 1 1.5 2.25 3 5610 20 35额定电压 AC 50-60 Hz [V] 480 480 600 600 600 600 600额定电压 DC [V] 500 500 600 600 600600600通用数值T1 T2 T3 T4 T5 S6 S7 S8 额定电压 AC 50-60Hz [V] 480 480 480 600 600 600 600 600额定电压 DC[V] 500 500 500 600600600--测试电压(50 Hz, 1 分钟)[kV] 3 3 3 3.5 3.5 3 3 3机械寿命103[N. op.]25 25 25 20 20 20 10 10电气寿命(在415 V) 103[N. op.]8 8 8 8 7 / 5 7 / 5 7 / 5 2.5 /1.5尺寸 (固定式)宽度 3 极[mm] 76 90 105 105 140 210 210 406 宽度 4 极[mm] 102 120 140 140 184 280 280 406 深度[mm] 70 70 70 103.5 103.5 103.5 138.5 242高度[mm] 130 130 150 205 205 268406406 400 接线形式固定式 F F F F F F F F 插入式P P P P抽出式W W(1) 18 kA 在 277 V AC 案适用于 T1 1p(2) 如需600 A, 请与ABB办事处联系*脱扣单元:TMD = 热磁式 (带T可调)TMA = 热磁式 (带T可调, M可调)ELT = 电子式。

1 ABB开关选择表一、E系列框架断路器1 框架开关的额定电流：E系列框架开关有E1、E2、E3、E4、E6五种规格。

E1：Iu= 800 1250A (B)E2：Iu= 1250 1600 2000A (B、N、L)E3：Iu= 1250 1600 2000 2500 3200A (N、S、H、L) E4：Iu= 3200 4000A (S、H)E6：Iu= 3200 4000 5000 6300A (H、V)2 分断能力B：40kAN：63kAS：75kAH：100kAL：130kAV：150kA说明：本工程380/220V系统需要开关的分断能力为50kA，故选择N。

3 安装方式W：抽出式 F：固定式4 脱扣器额定电流(Ir)可选：(A)E1B 08：R250, R400, R800。

E2N 12：R250，R400，R800，R1250。

E2N 16：R400，R800，R1600。

E2N 20：R800，R1250，R2000。

E3N 25：R1600，R2500。

E3N 32：R2000，R3200。

E4S 40：R2000，R4000。

2 5 微处理器保护脱扣器功能：1) PR111/P-LI：拨码式两段保护PR111/P-LSI：拨码式，三段保护PR111/P-LSIG：拨码式，四段保护其中：L、I为可调。

2) PR112/P/LSI：数显式，三段保护PR112/P-LSIG：数显式，四段保护3) PR112/PO/LSI：数显式，三段保护，带对话、遥控、通讯系统PR112/PO/LSIG：数显式，三段保护，带对话、遥控、通讯系统6 微处理器保护脱扣器整定范围：对于PR111/P保护脱扣器：过载长延时整定(L)：(0.4、0.5、0.6、0.7、0.8、0.9、0.95、1.0)In级差为0.1。

短路短延时整定(S)：(OFF，1、2、3、4、6、8、10)In短路瞬时整定(I)：(OFF，1.5、2、4、6、8、10)In对于PR112/P、PR112、PD保护脱扣器：过载长延时整定(L)：(0.4……1.0)In 级差为0.01。

施耐德公司断路器产品断路器C65漏电保护附件Vigi C65电磁式漏电保护附件C32H-DC直流断路器EA9AH交流微断路器EA9AN交流微断路器C32N空开被低压断路器OSM系列替代如：OSM32N/C1ANSX塑壳断路器带TM-D热磁脱扣单元ABB公司断路器产品ISOMAX系列塑壳断路器E系列相关产品空气断路器－Emax电子脱扣器- PR121/P、PR122/P及PR123/PEmax系列空气断路器，配备了先进的基于微处理器技术的脱扣器：PR121/P、PR122/P及PR123/P。

基本型PR121/P提供整套的标准保护功能和一个完善友好的用户界面。

PR122/P和PR123/P 采用模块化结构概念，根据设计和客户的要求，可实现一套集完善的保护、准确的测量、信号指示或对话功能为一体的断路器。

电子脱扣器的主要特点：•运行时不需外部电源•采用微处理器技术•精密度高•对电流的真实值R.M.S反应灵敏•具有故障原因指示以及脱扣数据记录•各型号的脱扣器可互换•中性线的设定情况：- 可设定为OFF或相电流的50%、100%或200%，应用于E1、E2、E3、E4/f、E6/f，以及带外部中性线保护的E4和E6-可设定为OFF或相电流的50%，应用于E4和E6空气断路器－Emax X1 技术数据一览表系列产品的共同特性规格空气断路器－Emax X1电子脱扣器- PR331/P、PR332/P主要特点：•运行时不需外部电源•使用微处理器技术•精密度高•对电流的真实值R.M.S反应灵敏•故障原因指示以及脱扣数据记录•脱扣器可互换保护功能：过载保护- 具有反时限长延时脱扣特性选择性短路保护- 具有反时限或定时限短延时脱扣特性塑壳断路器－Tmax技术数据一览表塑壳断路器－Tmax电子脱扣器- PR331/P、PR332/P 电子脱扣器- PR231/P、PR232/P塑壳断路器－Tmax剩余电流脱扣器C221 和RC222 剩余电流脱扣器RC221 和RC222 适用于3 / 4 极固定式T1、T2 和T3 断路器。

标题：abb直流断路器选型
一：触器适用于建筑业和工业领域，如：电机控制、保暖和通风、空调、水泵、提升设备、照明和校正功率因数等。

ABB接触器的规格包括4和5.5KW的微型接触器、高达400kW的接触器组(AC3)，建筑用接触器（家用和工业用），拍合式接触器，热过载继电器和电子继电器，以及完整的附件，确保选择灵活性和满足客户需求，公司制造工厂位于海西经济区的核心----美丽的鹭岛厦门。

二：ABB断路器可为快速恢复运行条件（防止故障发生）,并提供最好的解决方案，同时可提供最优的电气安装保护。

从微型断路器到高分断能力的塑壳/空气断路器
三：小型断路器多级：ABB断路器可为快速恢复运行条件（防止故障发生）,并提供最好的解决方案，同时可提供最优的电气安装保护。

从微型断路器到高分断能力的塑壳/空气断路器
四：变频器主要用于控制和调节三相交流异步电机的速度，并以其稳定的性能、丰富的组合功能、高性能的矢量控制技术、低速高转矩输出、良好的动态特性及超强的过载能力，在变频器市场占据
着重要的地位。

ABB断路器介绍ABB断路器介绍⼀、⾼压断路器1.真空断路器VD4系列1.1固定式VD4真空断路器VD4 12.06.251.2⼿车式VD4真空断路器VD4/Z 12.06.25参数说明：12—额定电压等级12KV06—额定电流630A 额定电流范围630~2500A25—额定开断能⼒25KA 31.5KA 40KAVD4 断路器使⽤在配电系统中，可适⽤于控制和保护电缆、架空线、变压器、马达、发电机和电容器组。

2.六氟化硫断路器HD4 12~40.5 630~3600 16~50额定电压等级12~40.5KV额定电流630~3600A额定开断能⼒16~50KA3.真空断路器和六氟化硫断路器特点1.真空断路器较相应六氟化硫断路器价格便宜.2.真空断路器较相应六氟化硫断路器机械寿命和电⽓寿命长.3.真空断路器投切时,容易产⽣重燃,⽽六氟化硫可以做的⽐较好4.12KV系统中⼤都采⽤真空断路器,⽽40.5KV以上⼤都采⽤六氟化硫断路器.⼆、低压断路器1、框架断路器Emax系列E系列型号案例：E1B PR111/P-LI R 1250 3P W HRE1—框架号码，框架电流E1 1250A、E2 2500A、E3 3200A、E4 4000A、E6 6300A B—额定分断能⼒40~130KA PR111/P-LI—脱扣器保护种类过载长延时脱扣保护（L）短路短延时脱扣保护（S）"短路瞬时脱扣保护（I）接地故障脱扣保护（G）1250—脱扣器额定电流250~6300A3P—3极W—抽出式HR—⽔平后接线⽅式E系列主要特征Emax 系列的断路器提供 PR121/P、PR122/P 及 PR123/P 三种电⼦脱扣器，适⽤于交流系统。

基本型 PR121/P 提供整套的标准保护功能和⼀个完善友好的⽤户界⾯。

依靠 LED 显⽰器，它能区别故障脱扣的种类。

PR122/P 和 PR123/P 采⽤了新的模块化结构概念，根据设计和⽤户的要求，可实现⼀套集完整的保护、准确的测量、信号指⽰或者对话功能为⼀体的断路器。

直流断路器选型5 选择断路器几个要点5. 1 直流整流电路过流保护直流整流电路的过流保护一般考虑采用在交流侧的熔断器或断路器的保护方案，可根据整流电路、负载和直流侧工作电流来选择交流断路器的额定电流、额定电压和分断能力。

5. 2 电池组直流电源的过流保护举例说明:一电池组的容量为500 Ah 。

最大放电电压240 V (110 块2. 2 V 的电池串联) 。

每块电池内阻为0. 5 mΩ(电池组内阻Ri = 55 mΩ) 。

电源在选择断路器时应考虑以下3 点:(1) 选择断路器的工作电流。

I = U/ Z ，Z为电路和设备阻抗，Z = Ri + R = U/ I ，当R mRi ，Ri 可忽略不计。

R = 20 Ω 时，I = 240 V/ 20Ω= 12 A。

断路器额定工作电流可选择16 A。

(2) 选择断路器的额定短路能力。

Icu =U/ Ri = 240 V/ 0. 05 Ω= 4 kA。

可选择具有6 kA或10 kA 的直流短路保护能力的断路器。

如果电池组的内阻未知，可近似计算所选用的断路器的短路保护能力，用公式Ics = KC ，C 为电池容量，单位为Ah ，K 为系数，10 ?K < 20 ，一般选择10 ，但不超过20 (如，Ics = 5 kA) 。

交流断路器可采用多极串联的方式来提高其直流分断能力。

也认为是直流电路的 (3) 选择断路器的工作电压。

可根据电池的放电电压( 电源电压) 决定所选择断路器的工作电压。

断路器的额定工作电压要大于电池组的放电电压。

6 交流断路器在直流电路中的串联使用电路中，单相交流电压为220 (230) V、440V ;而直流电路电压为24 、48 、60 、125 、220 (250) 、440 V。

交流断路器在直流电路中应用时重点要考虑直流电路的电压问题。

直流电路的电压越高，电弧电压大于电源电压的熄弧条件越难满足，电弧越不容易熄灭，故交流断路器分断直流短路电流越困难。
