塑壳S系列MCCB-Isomax(abb断路器选型和技术参数)

abb断路器参数摘要：1.ABB 断路器的概述2.ABB 断路器的参数分类3.ABB 断路器的主要参数及其含义4.ABB 断路器参数的选择与应用正文：【ABB 断路器的概述】ABB 是一家全球领先的瑞士工程公司，致力于为电力、自动化和能源市场提供技术领导力和创新解决方案。

ABB 断路器作为其旗下的重要产品之一，广泛应用于高压、中压和低压电力系统，以保护电力设备和线路免受过载、短路等故障的损害。

【ABB 断路器的参数分类】ABB 断路器的参数主要分为以下几类：1.额定电压参数：包括额定电压、最高电压等；2.额定电流参数：包括额定电流、最大短时电流等；3.断路能力参数：包括短路电流、短路耐受时间等；4.过载保护参数：包括过载电流、过载保护动作时间等；5.机械参数：包括断路器尺寸、重量等。

【ABB 断路器的主要参数及其含义】1.额定电压参数：- 额定电压：指断路器能正常工作的电压范围；- 最高电压：指断路器能承受的最高电压，超过该值可能会损坏断路器。

2.额定电流参数：- 额定电流：指断路器在正常工作条件下允许通过的最大电流；- 最大短时电流：指断路器在短时间内允许通过的最大电流，超过该值可能会损坏断路器。

3.断路能力参数：- 短路电流：指在短路条件下，断路器能迅速切断的电流；- 短路耐受时间：指断路器在短路条件下能承受的时间，超过该时间可能会损坏断路器。

4.过载保护参数：- 过载电流：指在过载条件下，断路器能检测到的电流；- 过载保护动作时间：指在过载条件下，断路器从检测到过载到切断电源的时间。

5.机械参数：- 断路器尺寸：指断路器的长、宽、高等物理尺寸；- 重量：指断路器的质量。

【ABB 断路器参数的选择与应用】选择ABB 断路器时，需根据实际应用场景和电力系统的需求，综合考虑上述参数，以确保断路器能满足保护电力设备和线路的要求。

在实际应用中，应根据以下原则选择ABB 断路器参数：1.确保断路器的额定电压参数与电力系统的电压等级相匹配；2.根据电力系统的最大负载电流和短时电流选择合适的额定电流参数；3.根据电力系统的短路电流和短路耐受时间选择合适的断路能力参数；4.根据电力系统的过载电流和过载保护动作时间选择合适的过载保护参数；5.根据安装空间和承重能力选择合适的机械参数。

塑壳断路器(mccb)技术参数塑壳断路器（MCCB）是一种用于低压电路保护和控制的开关设备。

以下是一些常见的MCCB技术参数：1. 额定电流（Rated Current）：表示MCCB可以安全承载的额定电流值，通常以安培（A）为单位，如100A、200A等。

2. 额定电压（Rated Voltage）：表示MCCB可以安全工作的额定电压值，通常以伏特（V）为单位，如220V、380V等。

3. 额定短路切断能力（Rated Breaking Capacity）：表示MCCB在短路情况下可以安全切断电路并承受的最大短路电流值，通常以安培（A）为单位，如10kA、20kA等。

4. 极数（Number of Poles）：表示MCCB的开关极数，通常有1P、2P、3P和4P等选项。

5. 使用类别（Utilization Category）：表示MCCB的使用条件和应用范围，主要分为A类、B类、C类和D类等。

6. 隔离开断能力（Isolation Breaking Capacity）：表示MCCB在正常工作状态下可以安全隔离的最大电流值，通常以安培（A）为单位。

7. 过载保护特性（Overload Protection Characteristics）：表示MCCB 对电路过载情况的保护能力，通常根据国际电工委员会（IEC）标准划分为几个类别，如型号B、C、D等。

8. 短路保护特性（Short Circuit Protection Characteristics）：表示MCCB对电路短路情况的保护能力，通常根据国际电工委员会（IEC）标准划分为几个类别，如型号B、C、D等。

这些技术参数可以根据具体的MCCB型号和规格而有所差异，用户在选择和使用MCCB时应根据实际需要和电路要求进行合理的选择。

低压配电对塑壳断路器MCCB的功能要求低压配电对塑壳断路器MCCB的功能要求随着现代工业技术的不断发展，低压配电系统在工业生产中的应用越来越广泛。

而作为低压配电的核心设备之一，塑壳断路器MCCB的作用越来越受到重视。

下面我们就从功能要求方面来探讨低压配电对塑壳断路器MCCB的要求。

一、过载保护功能过载是指负载电流高于额定电流的一种情况，这种情况可能会导致电器设备的损坏。

所以，低压配电对塑壳断路器MCCB的第一个重要功能要求就是过载保护。

当负载电流超过额定电流时，塑壳断路器MCCB应当能够快速断开电路，以保护设备不受过载的损害。

二、短路保护功能短路是指线路中导线之间意外发生了短路，短路电流可以很高，甚至超过不可逆损坏设备的电流，因此也需要低压配电对塑壳断路器MCCB的短路保护功能进行要求。

断路器应当能够在短路情况下迅速切断电路，以最大程度地减少设备的损坏。

三、漏电保护功能漏电是指电器(设备)的绝缘破损，使电流从线路中通过设备漏向地面或其他物体，对人体或设备造成损伤。

低压配电对塑壳断路器MCCB的漏电保护功能要求，就是能够检测漏电情况，并在发现漏电后能够及时切断电路，保证人身安全和设备完好。

四、选择性保护功能当电路中发生过载或短路时，不同级别的保护开关都应当发生动作，但应当发生在不同的时刻，以保证整个低压配电系统的正常运行。

因此，低压配电对塑壳断路器MCCB的选择性保护也提出了相应的要求。

五、使用寿命和稳定性低压配电对塑壳断路器MCCB的最终要求是使用寿命和稳定性。

作为低压配电系统的重要组成部分，塑壳断路器MCCB应该能够长时间地稳定运行，长期保护电器设备的正常运行，避免因断路器本身造成的故障导致设备的损坏。

因此，塑壳断路器MCCB的质量应该得到充分的保障，以提高使用寿命和稳定性。

综上所述，低压配电对塑壳断路器MCCB的功能要求包括过载保护、短路保护、漏电保护、选择性保护以及使用寿命和稳定性等五个方面。

abb断路器技术参数ABB断路器技术参数一、ABB断路器简介ABB断路器是一种用于电力系统中控制和保护电路的设备。

它能够在电路出现故障时迅速切断电源，保护电气设备和人身安全。

ABB 断路器具有可靠性高、操作方便、维护简单等优点，广泛应用于电力、工业、交通等领域。

二、额定电压ABB断路器的额定电压是指断路器能够正常工作的电压范围。

根据不同的应用场景和电力系统的要求，ABB断路器的额定电压可以有不同的设定，常见的额定电压有220V、380V、660V、1000V等。

三、额定电流ABB断路器的额定电流是指断路器能够正常承载的电流大小。

根据电路的负载情况和电力系统的要求，ABB断路器的额定电流可以有不同的设定，常见的额定电流有10A、20A、50A、100A等。

四、额定短路分断能力ABB断路器的额定短路分断能力是指断路器能够在电路发生短路时切断电流的能力。

根据不同的应用场景和电力系统的要求，ABB断路器的额定短路分断能力可以有不同的设定，常见的额定短路分断能力有6kA、10kA、20kA等。

五、额定操作频次ABB断路器的额定操作频次是指断路器能够承受的操作次数。

根据电力系统的要求和工作环境的特殊性，ABB断路器的额定操作频次可以有不同的设定，常见的额定操作频次有10000次、20000次、50000次等。

六、额定绝缘水平ABB断路器的额定绝缘水平是指断路器能够承受的绝缘电压。

根据电力系统的要求和工作环境的特殊性，ABB断路器的额定绝缘水平可以有不同的设定，常见的额定绝缘水平有500V、1000V、2000V等。

七、额定工作环境温度ABB断路器的额定工作环境温度是指断路器能够正常工作的环境温度范围。

根据不同的应用场景和工作环境的特点，ABB断路器的额定工作环境温度可以有不同的设定，常见的额定工作环境温度有-40°C~+70°C、-20°C~+60°C等。

八、保护等级ABB断路器的保护等级是指断路器对外部固体物体和液体的防护能力。

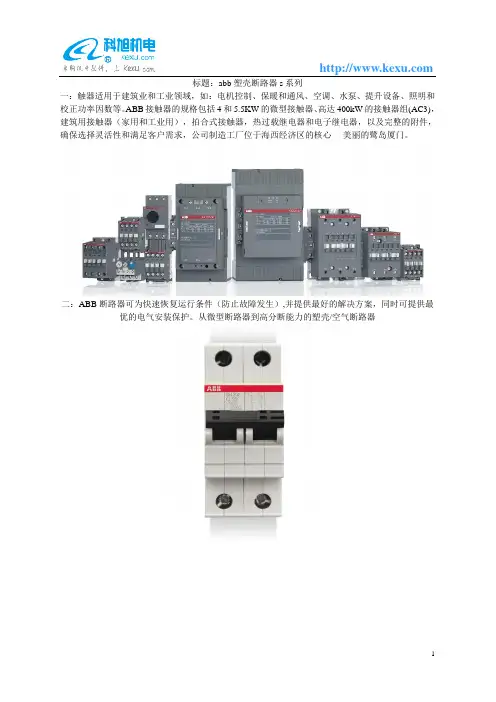

标题：abb塑壳断路器s系列
一：触器适用于建筑业和工业领域，如：电机控制、保暖和通风、空调、水泵、提升设备、照明和校正功率因数等。

ABB接触器的规格包括4和5.5KW的微型接触器、高达400kW的接触器组(AC3)，建筑用接触器（家用和工业用），拍合式接触器，热过载继电器和电子继电器，以及完整的附件，确保选择灵活性和满足客户需求，公司制造工厂位于海西经济区的核心----美丽的鹭岛厦门。

二：ABB断路器可为快速恢复运行条件（防止故障发生）,并提供最好的解决方案，同时可提供最优的电气安装保护。

从微型断路器到高分断能力的塑壳/空气断路器
三：小型断路器多级：ABB断路器可为快速恢复运行条件（防止故障发生）,并提供最好的解决方案，同时可提供最优的电气安装保护。

从微型断路器到高分断能力的塑壳/空气断路器
四：变频器主要用于控制和调节三相交流异步电机的速度，并以其稳定的性能、丰富的组合功能、高性能的矢量控制技术、低速高转矩输出、良好的动态特性及超强的过载能力，在变频器市场占据
着重要的地位。

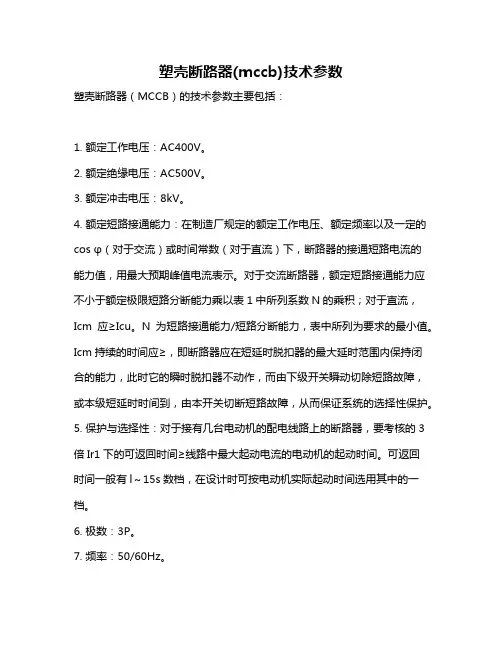

塑壳断路器(mccb)技术参数
塑壳断路器（MCCB）的技术参数主要包括：
1. 额定工作电压：AC400V。

2. 额定绝缘电压：AC500V。

3. 额定冲击电压：8kV。

4. 额定短路接通能力：在制造厂规定的额定工作电压、额定频率以及一定的cos φ（对于交流）或时间常数（对于直流）下，断路器的接通短路电流的
能力值，用最大预期峰值电流表示。

对于交流断路器，额定短路接通能力应不小于额定极限短路分断能力乘以表1中所列系数N的乘积；对于直流，Icm应≥Icu。

N为短路接通能力/短路分断能力，表中所列为要求的最小值。

Icm持续的时间应≥，即断路器应在短延时脱扣器的最大延时范围内保持闭
合的能力，此时它的瞬时脱扣器不动作，而由下级开关瞬动切除短路故障，或本级短延时时间到，由本开关切断短路故障，从而保证系统的选择性保护。

5. 保护与选择性：对于接有几台电动机的配电线路上的断路器，要考核的3倍Ir1下的可返回时间≥线路中最大起动电流的电动机的起动时间。

可返回
时间一般有l～15s数档，在设计时可按电动机实际起动时间选用其中的一档。

6. 极数：3P。

7. 频率：50/60Hz。

以上参数仅供参考，如需获取更准确的信息，建议查阅塑壳断路器（MCCB）的使用说明书或向专业人士咨询。

ABB分销商培训教材技术部分内容简介1产品选用基本技术参数2常用产品选用注意事项3产品大全及分类1元件选用基本技术参数本章节列出的是选用每种元件必须的基本技术参数，具体参数选择请参阅《ABB 低压电器元件选用手册》及相关样本。

断路器 1.1 1-7Emax空气断路器 1.1.1•框架•框架电流•分断能力•额定电流•脱扣器•极数•安装方式•附件控制电压例如:E1 B 12 PR111/P-LI R1250 3P WHR框架分断能力框架电流脱扣器额定电流极数安装方式技术参数代号解释框架: E1 E1 Iu = 800~1250AE1 Iu = 800~1250AE2 Iu = 1250~2000AE3 Iu = 1250~3200AE4 Iu = 3200~4000AE6 Iu = 3200~6300A分断能力： B B: 40kAB: 40kAN: 65kAS: 75kAH: 100kAV: 150KAL: 130KA框架电流：12 1250A（E1，1250A--E6，6300A）脱扣器：PR111/P-LI PR111/P-LI PR111脱扣器，二段保护PR111/P-LI PR111脱扣器，二段保护PR111/P-LSI PR111脱扣器，三段保护PR111/P-LSIG PR111脱扣器，四段保护PR112/P-LSI PR112脱扣器，三段保护PR112/P-LSIG PR112脱扣器，四段保护PR112/PD-LSI PR112脱扣器，三段保护带对话单元PR112/PD-LSIG PR112脱扣器，四段保护带对话单元PR113/P-LSIG PR113脱扣器，四段保护PR113/PD-LSIG PR113脱扣器，四段保护带对话单元额定电流：R1250 1250A（E1，250A--E6，6300A）极数: 3P 3极（3或4极可选）安装方式：WHR W：抽出式（W：抽出式F：固定式）HR：水平后接线HR 水平后接线VR 垂直后接线F 延伸接线FL 端面接线（固定式无）附件控制电压：需要注明控制电压附件---YO，YC，YU，MIsomax塑壳断路器 1.1.2 •框架•框架电流•额定电流•分断能力•脱扣器（TM热敏电磁脱扣器型无须提供）•极数•安装方式•附件控制电压例如:TM热敏电磁脱扣器型：S2 S – 160 / R125 3P FFC框架分断能力框架电流额定电流极数安装方式技术参数代号解释框架: S2 S2S1 I=125S2 I=160S3 I=160,250S5 I=400,630S6 I=630,800分断能力：S SS1: B / N KA数值请查样本S2: B / N / S KA数值请查样本S3: N / H / L KA数值请查样本S5: N / H / L * KA数值请查样本S6: N / S / H / L KA数值请查样本框架电流：160A 参阅框架额定电流：R125 125AS1-125, 10A----S6-800, 800A极数：3P 3极（3或4极可选）安装方式：FFC F: 固定式F: 固定式P: 插入式(S6/S7不适用)W: 抽出式(S1/S2不适用)FC: 铜电缆前接线F: 前接线EF: 加长前接线ES: 加长扩展前接线FC: 铜电缆前接线R: 螺纹后接线RC: 铜/铝后接线附件控制电压：需要注明控制电压附件---YO，YC，YU，M框架 分断能力 框架电流 脱扣器 额定电流 极数 安装方式微处理器脱扣器型：S4 N – 250 / In125 LSIG 3P FFC技术参数 代号 解释框架:S4S4 I=160,250 S4 I=160,250 S5 I=400,630 S6 I=630,800 S7 I=1250,1600S8 I=2000, 2500, 3200分断能力： N NS4: N / H / L KA 数值请查样本 S5: N / H / L KA 数值请查样本 S6: N / S / H / L KA 数值请查样本 S7: S / H / L KA 数值请查样本 S8: H / V （新品）KA 数值请查样本框架电流： 250 参阅框架 额定电流： R125 125AS4-160, 100A----S6-800, 3200A脱扣器： LSIG LSIG: 长延迟＋短延迟＋瞬动＋接地故障I: 短路瞬动 LI: 长延迟＋瞬动LSI: 长延迟＋短延迟＋瞬动LSIG: 长延迟＋短延迟＋瞬动＋接地故障 LRIU: 长延迟+堵转+瞬动+断相或相不平衡( PR010/K,PR212/D,PR212/T 参见样本 )极数： 3P 3极（3或4极可选）安装方式： FFC F: 固定式F: 固定式P: 插入式(S6/S7不适用) W: 抽出式(S1/S2不适用)FC: 铜电缆前接线 F: 前接线 EF: 加长前接线 ES: 加长扩展前接线 FC: 铜电缆前接线 R: 螺纹后接线 RC: 铜/铝后接线 附件控制电压： 需要注明控制电压附件---YO ，YC ，YU ，MIsomax塑壳断路器限流型 1.1.3 •框架•框架电流•额定电流•分断能力•极数•安装方式附件控制电压例如:技术参数代号解释S3 X - 125 / R80 3P FEF框架分断能力框架电流额定电流极数安装方式框架: S3 S3S2 I=1~100 分档S3 I=125,200S4 I=250S6 I=400,630分断能力：X XS2X分断能力70KA； S3X，S4X，S6X分断能力200KA框架电流：125 参阅框架额定电流：R80 80AS2X-80: 1~80(19档), 3P,单磁 (参见样本)S2X-100:1~100(16档), 3P, 参见样本S3X-125: 32,50,80,100,125S3X-200: 125,160,200S4X-250: 100,160,250S6X-400: 320,400S6X-630: 630极数：3P 3极（3或4极可选）安装方式：FEF F: 固定式F: 固定式P: 插入式(S6)W: 抽出式(S1/S2不适用)EF: 加长前接线F: 前接线EF: 加长前接线ES: 加长扩展前接线FC: 铜电缆前接线R: 螺纹后接线RC: 铜/铝后接线附件控制电压：需要注明控制电压附件---YO，YC，YU，M一体化剩余电流断路器 1.1.4•框架•框架电流•额定电流•极数•安装方式•排列•附件控制电压例如:S2 N – 160 / R125 4P FFC +RC212/ 2V框架分断能力框架电流额定电流极数安装方式脱扣器技术参数代号解释框架、分断能力、框架电流：S2N-160只有两种S2N-160，S3N-250额定电流：R80 80AS2-160: 12.5,16,20,25,32,40,50,63,80,100,125,160S3-250: 32,40,50,63,80,100,125,160,200,250S3及以下磁脱扣固定为10倍,非标可有5倍或单磁. 极数：4P 4P安装方式：FFC F: 固定式F: 固定式FC: 铜电缆前接线F: 前接线（S3N）FC: 铜电缆前接线（S2N）排列：V V：垂直安装V：垂直安装，H：水平安装附件控制电压：需要注明控制电压附件---YO，YC，YU，M切换回路数回路数额定电流额定电流 安装方式 电源自动切换装置1.1.5DPT• 切换回路数 • 额定电流例如:DPT / SE1600技术参数代号 解释 切换回路数： SESE 双电源切换，TE 三电源切换 额定电流：1600 1600A 主回路电流Isomax 低压塑壳断路器配合剩余电流保护继电器1.1.6RC212• 框架电流• 安装方式例如:RC212 / 2 / 垂直安装技术参数 代号解释额定电流： 2（代码） 配S2-160/4P: 选 2 配S2-160/4P: 选 2 配S3-250/4P: 选 3 安装方式： 垂直安装 垂直安装与断路器叠装: 垂直安装 与断路器并装: 水平安装RCD• 剩余动作电流例如:剩余动作电流互感器内径主回路电流极数辅助触头数量控制电压RCD 0.03技术参数代号解释剩余动作电流: 0.03 30 mA剩余动作电流：0.03 - 0.1 - 0.3 -0.4 - 1A剩余电流保护继电器 1.1.7 RCQ•互感器内径例如:RCQ Ф110技术参数代号解释互感器内径: 110mm Φ110 mmΦ60 mm互感器内径Φ110 mm互感器内径工控产品及接线附件 1.2 1-3接触器系列 1.2.1接触器 1.2.1a •主回路电流•控制电压（交、直流）•极数•辅助触头数量例如:A30 – 30 - 10 控制电压ac220V技术参数代号解释主回路电流: 30 30A极数: 30 3常开前一位代表常开，后一位代表常闭，数字为数量辅助触头数量10 一常开前一位代表常开，后一位代表常闭，数字为数量控制电压（交、直流）ac220V 交流220VTA热过载继电器 1.2.1b •热脱扣电流•轻重载（450以上）例如:T450 DU 400主回路电流轻重载脱扣电流技术参数代号解释主回路电流: 450 450A轻重载：DU DU普通DU普通SU重载中间继电器 1.2.1c •触点数、主触点组合方式（常开、常闭）•控制电压、交、直流操作例如:N 63 E 控制电压ac220V触点数、主触点组合方式控制电压、交、直流操作技术参数代号解释触点数、主触点组合方式：63 6常开，3常闭前一位代表常开，后一位代表常闭，数字为数量控制电压、交、直流操作：控制电压ac220V额定电流触点数、主触点组合方式控制电压、交、直流操作框架电流和分断能力额定电流ESB接触器 1.2.1d •额定电流•主触点组合方式（常开、常闭）•控制电压、交、直流操作•灯具应用请参阅样本例如:ESB 63 - 31 控制电压ac220V技术参数代号解释额定电流：63 63A20 对AC1/AC7a负载24 对AC1/AC7a负载40 对AC1/AC7a负载63 对AC1/AC7a负载触点数、主触点组合方式：31 6常开，3常闭ESB20: 可选: 20, 02, 11ESB24: 可选: 40, 04, 22, 31, 13ESB40: 可选: 40ESB63: 可选: 40前一位代表常开，后一位代表常闭，数字为数量控制电压、交、直流操作：控制电压ac220V灯具应用：请参阅样本电动机起动器 1.2.2 •框架电流和分断能力•热脱扣电流例如:MS 325 - 20框架电流和分断能力：325 MS325 50KA，0.1-25AMS325 50KA，0.1-25AMS450 50kA，16~50AMS451 50KA，16~50AMS495 50KA，40~100AMS496 100KA，40~100AMS497 100KA，16~100A额定电流20 20APSS、PST、PSTB软启动器 1.2.3 •电机额定电流（结合功率考虑）•负载类型（重、轻载）•控制电源电压例如:PSS - 18/30电机额定电流技术参数代号解释电机额定电流：18/30 18A外接法/30A内接法（PSS）负载类型（重、轻载）：参阅样本控制电源电压：参阅样本开关及熔断器设备 1.3 1-3开关熔断器组 1.3.1 OS、OESA•额定电流•极数例如:OESA 250 D3PL 3P额定工作电流极数额定工作电流：250 250A极数：3P 3极负荷开关/隔离开关 1.3.2 OT、OETL•额定电流•极数例如:OETL 250 K3 3P额定工作电流极数技术参数代号解释额定工作电流：250 250A极数：3P 3极Easyline熔断丝切换隔离开关 1.3.3 XLP三极•额定电流例如：XLP 00额定电流技术参数代号解释额定电流：00 160A按照样本根据电流选择型号线路保护装置 1.4极数脱扣特性额定电流极数脱扣特性额定电流数量剩余电流动作电流微型断路器 1.4.1 •额定电流•极数（最后位数字为可选项，1为1极，2为2极…依此类推，例如S261）•分断能力•脱扣特性（B、C、D、K等）例如:S 261 – C 20技术参数代号解释极数: 261 1极最后位数字为可选项，1为1极，2为2极…依此类推脱扣特性： C CB、C、D、K、Z根据样本，由不同系列不同电流而不同额定电流：20 20A根据样本，由不同系列有不同电流范围过电流保护电磁式剩余电流动作断路器 1.4.2DS250S•额定电流•极数(最后位数字为可选项，1为1极，2为2极…依此类推，例如DS252) •分断能力•脱扣特性（B、C）•剩余电流动作电流例如:DS253S-C 40 / 0.03技术参数代号解释极数：DS253 3极极数脱扣特性额定电流数量剩余电流动作电流最后位数字为可选项，2为2极…依此类推（无1极）脱扣特性： C CB、C两种额定电流：40 40A根据样本，由不同系列有不同电流范围剩余电流动作电流：0.03 30mADS9•额定电流•极数(最后位数字为可选项，1为1极，2为2极。

最常见的断路器分为MCB(）、MCCB(）、ACB（万能断路器）小微断主要是我们平时家用的断路器（1、2、3、4、6、10、13、16、20、25、32、40、50、63、100）其中16-63规格的比较常见，也是我们家里用的规格,当然我们家用的话还需选择几个。

塑壳主要是125、160、250、400、800规格，不会大于壳架规格，从10A-800A 都有，小于100A的塑壳和小微断相比，只是更高一些；这些规格只要是大一些的厂家都会生产，用于小微断上一级的配电。

万能短路器就更大了，其壳架等级有1600.2000、3200、4000、6300，器电流规格和塑壳相同，不会超过壳架等级。

范围是200A-6300A.断路器的型号选择空气开关，又称自动开关，低压断路器。

原理是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。

DZ47-60A C20的空气开关，这是微（小）型断路器的额定电流标法，英文字表示磁脱扣（短路保护）的动作倍数，C一般用于普通配电（5-10倍），另外一种常见的是D型，用于起动电流较大（如电机）的电器（10-14倍）。

20A表示额定电流，但应注意的是这个电流是在环境温度为40摄氏度时的整定值。

实际使用时可参照厂家提供的降容曲线。

空气开关的型号：C65N 1P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63AC65N 2P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63AC65N 3P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63AC65N 4P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63AC65N 1P-：D1A?? D2A?? D4A?? D6A?? D10A?? D16A?? D20A?? D25A?? D32A?? D40A?? D50A?? D63AC65N 2P-：D1A?? D2A?? D4A?? D6A?? D10A?? D16A?? D20A?? D25A?? D32A?? D40A?? D50A?? D63AC65N 3P-：D1A?? D2A?? D4A?? D6A?? D10A?? D16A?? D20A?? D25A?? D32A?? D40A?? D50A?? D63A型号上升一般是6，10，16，20，25，32，40，50，63，80，100，125，150，225，400。

ABB塑壳断路器具有8种型号：T1, T2, T3, T4, T5, T6, T7和S8。

额定极限短路分断能力（380/415V AC）从16kA到200kA。

可提供以下类型的断路器，广泛应用于各种应用场合 :∙应用于交流和直流配电的断路器∙电动机保护用断路器∙应用于交流和直流1000V的断路器∙隔离开关每个断路器都具有3极和4极，可配完整系列的保护脱扣器：热磁脱扣器、单磁脱扣器和电子脱扣器。

配有TMD和TMA热磁脱扣器的T1, T2, T3, T4, T5和T6可用于直流电厂，额定电流从1A到800A，最小工作电压为24VDC。

配电用的断路器ABB塑壳断路器Tmax和Isomax额定工作电流从1A到3200A，具有固定式、插入式和抽出式，3极和4极。

Tmax T1具有单极型断路器T1B 1p，分断能力为25 kA （220/230 V AC）。

脱扣器可互换Tmax T4,T5和T6可安装热磁脱扣器、单磁脱扣器和电子脱扣器。

由于安装非常简单，根据实际需求，客户可非常简单的更换这些脱扣器。

当然，此时客户需要对安装负责。

这些脱扣器可互相更换，使得断路器使用不仅灵活，而且节约空间和减少库存。

符合标准塑壳断路器及其附件均符合国际IEC 60947-2标准及EC的相关指令，包括低压指令(LVD) no. 73/ 23 EEC” 和“电磁兼容指令(EMC) 89/336 EEC”.ABB质量体系符合ISO 9001标准和欧洲EN ISO 9001和意大利UNI EN ISO 9001标准。

此产品符合船用电气设备的规定，已获得主要船级社的认可（如RINA - QUACER)等:T1 1p T1T2T3T4T5T6S7S8额定不间断电流 Iu [A] 160 160 160 250 250320400630630800100012501600200025003200极数No. 1 3-4 3-4 3-4 3-4 3-4 3-4 3-4 3-4额定工作电压Ue AC 50-60Hz[V] 240 690 690 690 690 690 690 690 690额定工作电压Ue DC[V] 125 500 500 500 750 750 750 - -额定冲击耐受电压 Uimp [kV] 8 8 8 8 8 8 8 8 8额定绝缘电压 Ui [V] 500 800 800 800 1000 1000 1000 1000 1000 测试电压 (50 Hz, 1分钟) [kV] 3 3 3 3 3.5 3.5 3.5 3 3分断能力额定极限短路分断能力IcuAC 50-60 Hz 380/415 V [kA] 25(1)(2)16 36 36 85 36 50 3620036 20036 10050 10085 120额定极限短路分断能力Icu AC 50-60 Hz 690 V [kA] 3 66 10 5 820 8020 8020 15020 3540 50额定极限短路分断能力IcuDC 500 V - 3 极串联 [kA] 25(3)16 36 36 85 36 50 167016 7020 65--额定运行短路分断能力 Ics AC 50-60 Hz 380/415 V [kA] 18 16 25 36 70 27 36 20036 20035 1505047 60使用类别 (IEC 60947-2) AAAAAB/ABBB机械寿命 N. op x [103] No 25 25 25 25 20 20 20 10 10电气寿命 ( 415 V)N. op x [103] No 88888 6 75 7 5 7 5 2.5 1.5脱扣保护*TMF (T不可X调, M不可调)X X XTMD (T可调, M不可调)X X X XTMA (T可调, M可调)TMG (T可调, MX X可调)ELT (电子式) X X X X X X 基本尺寸 (固定式)宽度 1 极[mm] 25.4宽度 3 极[mm] 76 90 105 105 140 210 210 406 宽度 4 极[mm] 102 120 140 140 184 280 280 556 深度[mm] 70 70 70 70 103.5 103.5 103.5 138.5 242406 400 高度[mm] 130 130 130 150 205 205 268406接线端子形式固定式 F F F F F F F F F 插入式P P P P抽出式W W W W(1) In=16 A 和 In= 20 A Icu= 16 k A(2) Icu 在 230 V AC(3) Icu 在 125 V DC*脱扣单元:TMF = 热磁固定脱扣TMD = 热磁式 (带T可调)TMA = 热磁式 (带T可调, M可调)TMG = 发电机保护脱扣 (带T可调, M不可调)ELT = 电子式电动机保护用断路器起动, 切换和三相异步电动机的保护是基本操作的正确使用, ABB SACE 建议2个不同的方案:∙一个传统系统对抗短路的断路器, 对抗过载, 缺相或相不平衡的热过载继电器, 对抗电动机切换的接触器∙一个集成系统保护, 有赖于 PR222MP 脱扣保护, 确保: 对抗短路, 过载, 对抗缺相或相不平衡和对抗转子锁紧应用6种规格 (T2, T3, T4, T5, S6 和 S7)均可在大范围起动, 由 0.37 kW 高达 250 kW 带 Tmax T5 和355 kW 带 Isomax S6 (400 V AC).标准认可使用于配电断路器.T2T3T4T5T6S7额定不间断电流Iu[A] 160 250 250320400630800 1250额定工作电流In [A] 1÷100 100÷200 80÷250 3204003206301000 极数No. 3 3 3 3 3 3额定工作电压UeAC 50-60Hz,额定工作电压UeAC 50-60Hz[V] 690 690 690 690 690 690额定冲击耐受电压 Uimp[kV] 8 8 8 8 8 8额定绝缘电压Ui [V] 800 800 1000 1000 1000 1000测试电压(50Hz, 1 分钟)[kV] 3 3 3.5 3.5 3.5 3分断能力额定极限短路分断能力Icu AC 50-60 Hz 380/415 V [kA] 36 85 36 5036 20036 20036 10050 65额定极限短路分断能力Icu AC 50-60 Hz 690 V [kA] 6 10 5 8 20 80 20 80 20 30 20 35 额定运行短路分断能力Ics AC 50-60 Hz 380/415 V [kA] 36 702736 20036 20036 7550使用类别 (IEC 60947-2) A A A B/A B B 机械寿命 103[N. op.]25 25 20 20 20 10电气寿命 (415 V) 103[N. op.]8 8 8 7 5 5脱扣器保护 (短路保护)*MF X单磁式MA XX X电子式(PR221 DS-I )X X X电子式 (PR211 I ) X脱扣器保护 (集成保护)*PR222 MPX XPR212 MPX X 基本尺寸 (固定式)宽度[mm] 90 105 105 140 210 210深度[mm] 70 70 103.5 103.5 103.5 138.5高度[mm] 130 150 205 205 268/406 406接线端子形式固定式 F F F F F F插入式P P P P抽出式W W W W*脱扣单元:MF = 电磁固定脱扣MA = 电磁式 (可调)PR221DS-I = 电子式PR211 = 电子式PR222MP = 电子式(适用于电动机保护)PR212MP = 电子式(适用于电动机保护)Circuit-breakers for applications up to 1000 VWithin the panorama of the ABB moulded-case circuit-breakers there is also the range of circuit-breakers for applications in direct current and in alternating current up to 1000 V.The typical sectors of use for these are mining, road and railway tunnel installations, electric traction and industrial applications in general. The circuit-breakers are available in three-pole and four-pole version with TMD or TMA adjustable thermomagnetic releases for use in direct and alternating current, or in version three-pole with electronic releases (Tmax with PR221DS, PR222DS/P; Isomax with PR21x), for applications in alternating current.The dimensions of these circuit-breakers are the same as the standard ones. They can, moreover, be combined with all the accessories available, except for the residual current, and can be converted into the removable or withdrawable version using a conversion kit and fixed parts of the standard circuit-breakers.交流配电ACT4T5T6额定不间断电流Iu [A] 250 400 - 630 630- 1000极数[No.] 3/4 3/4 3分闸能力额定极限短路分断能力Icu AC 50-60 Hz (1000V) [kA] 20 20 20 额定运行短路分断能力Ics AC 50-60 Hz (1000 V) [kA] 20 15 短路合闸能力额定短路合闸能力Icm AC 50-60 Hz ( 1000V) [kA] 40 40 40脱扣保护热磁式 (带T 可调)TMDX热磁式 (带T 可调, M 可调)TMAX X电子式 ELTXXX直流配电 DC T4 T5 T6额定不间断电流Iu [A] 250 400 - 630 630- 800 极数 [No.] 4 4 4 分断能力额定极限短路分断能力Icu DC 1000 V 4 极串联 [kA] 404040脱扣保护TMD (T 可调, M 不可调) XTMA (T 可调, M 可调) X X X两系列的通用值T4T5T6额定工作电压Ue [V] 1000 1000 1000额定冲击耐受电压Uimp [kV] 8 8 8额定绝缘电压Ui [V] 1000 1000 1000隔离功能X X X[V] 3500 3500 3500测试电压(50Hz, 1 分钟)参考标准IEC 60947-2 X X X尺寸 (固定式)宽度 (3 极) [mm] 105 140 210宽度 (4 极) [mm] 140 184 280深度[mm] 103.5 103.5 103.5高度[mm] 205 205 268 / 406接线端子形式固定式 F F F插入式P P抽出式W W W*脱扣单元:TMD =热磁式 (带T可调)TMA = 热磁式 (带T可调, M可调)ELT = 电子式Switch-disconnectorsThe switch-disconnectors derive from the corresponding circuit-breakers, of which they keep the same overall dimensions, the versions, the fixing systems and the possibility of mounting the accessories. This version onlydiffers from the circuit-breakers in the absence of the protection releases. They are characterised by a rated voltage of 690 V in alternating current and up to 750 V in direct current.T1 DT3 DT4 DT5 DT6 DS7 DS8 DIth[A]1602503204006306308001000100012501600200025003200 Ie [A] 125 200 320 4006306308001000100012501600200025003200 极数Nr. 3-4 3-4 3-4 3-4 3-4 3-4 3-4额定工作电压Ue AC50-60Hz[V] 690 690 690 690 690 690 690 额定工作电压Ue DC [V] 500 500 750 750 750 750 750 额定冲击耐受电压Uimp [kV] 8 8 8 8 8 8 8额定绝缘电压Ui [V] 800 800 1000 1000 1000 1000 1000测试电压(50 Hz,1 分钟)[kV] 3 3 3.5 3.5 3.5 3 3额定短路合闸能力Icm [kA] 2.8 5.3 5.3 11 30 52.5 85 Icw [kA] 2 3.6 3.6 6 15 25 40基本尺寸 (固定式)宽度 (3极) [mm] 76 105 105 140 210 210 406 宽度 (4 极) [mm] 102 140 140 184 280 280 556 深度[mm] 70 70 103.5 103.5 103.5 138.5 242高度[mm] 130 150 205 205 268406406 400 接线端子形式固定式 F F F F F F F插入式P P P抽出式W W W(*) W(*) 高达 800 ACircuit-breakers according to UL CSA StandardsIn the field of molded case circuit breakers, conforming to the UL489 and CSA C22.2 Standards, SACE’s proposal presents the following ranges:∙power distribution circuit breakers (fitted with thermomagnetic or electronic trip units)∙power circuit breakers with magnetic only trip units for motor protection (Motor Control Protection - MCP)∙switch-disconnectors for use as isolators or switching devices for lines, busbars or plant parts (Molded Case Switch - MCS).The possibilities are increasingly greater for those customers who also operate on the markets subject to the standards defined by the UL/CSA Standards since they have an entire range of molded case circuit-breakers available, with continuous current ratings which go from 100A to 2500A and interrupting rating, at 480 V AC, which can reach 100kA.As well as extending the field of continuous current ratings downwards, introduction of the T1 size means that the applications typical of power subdistribution where a circuit-breaker characterised by limited overall dimensions, but which guarantees great versatility in mounting accessories and installation, is particularly worthwhile.The smallest of the molded case circuit breakers, the single-pole T1, conforming to the UL, is also presented.Finally, the S8 circuit-breaker according to UL/CSA Standards also allows completion towards the higher continuous rating currents. Isomax S8V 1600, 2000 and 2500 A lend themselves to being installed immediately to the load side of the power supply sources of the low voltage systems and are suitable for operating safely under the most severe service conditions required of modern plants. The high performances, great flexibility of accessories, ease of coordination with the devices located on the load side and the possibility of limiting the depth of the switchgear thanks to the reduced overall dimensions of the circuit breaker make Isomax S8 a particularly advantageous solution.配电 (MCCB)T1T2T3T4T5S6S7S8外框尺寸[A] 100 100 225 250 400600(2)800 1200 160020002500极数No.34234342342342323 3干扰值480 V [kA] 22(1)3565253525150251505010065 100600 V [kA] 105 18851885254250 85500 V DC(3极串联)[kA] 25 25100251003565600 V DC(3 极串联)[kA] 3.6 166516652050脱扣单元*TMD, TMA X X X X X XELT X X X X X X电动机保护(MCP)T1T2T3T4T5S6S7S8外框尺寸[A] 100 225 250 400 800 1200 160020002500 额定值[A] 10÷100100÷20010015025030040060080010001200160020002500极数 No. 3 3 3 3 3 3 3 干扰值240 V [kA] 65 150 65 65 200 65 200 50 100 65 100 480 V [kA] 35 65 35 25 100 25 100 50 100 65 100 600 V [kA] 18 65 1865脱扣单元* MA X XELT X X X X X X隔离开关 (MCS)T1 T2 T3 T4 T5 S6 S7 S8额定值100 150 225 250 400600(2)8001200 2500极数No. 3-4 3-4 3-4 3-4 3 3 3 超磁 [kA] 1 1.5 2.25 3 5610 20 35额定电压 AC 50-60 Hz [V] 480 480 600 600 600 600 600额定电压 DC [V] 500 500 600 600 600600600通用数值T1 T2 T3 T4 T5 S6 S7 S8 额定电压 AC 50-60Hz [V] 480 480 480 600 600 600 600 600额定电压 DC[V] 500 500 500 600600600--测试电压(50 Hz, 1 分钟)[kV] 3 3 3 3.5 3.5 3 3 3机械寿命103[N. op.]25 25 25 20 20 20 10 10电气寿命(在415 V) 103[N. op.]8 8 8 8 7 / 5 7 / 5 7 / 5 2.5 /1.5尺寸 (固定式)宽度 3 极[mm] 76 90 105 105 140 210 210 406 宽度 4 极[mm] 102 120 140 140 184 280 280 406 深度[mm] 70 70 70 103.5 103.5 103.5 138.5 242高度[mm] 130 130 150 205 205 268406406 400 接线形式固定式 F F F F F F F F 插入式P P P P抽出式W W(1) 18 kA 在 277 V AC 案适用于 T1 1p(2) 如需600 A, 请与ABB办事处联系*脱扣单元:TMD = 热磁式 (带T可调)TMA = 热磁式 (带T可调, M可调)ELT = 电子式。

2011年参考价目表 -Tmax 塑壳断路器(T型)Tmax 塑壳断路器(T型)速选表 - 固定式单价包括:1. 固定式塑 3. 接线形式2. 脱扣单元 - FF (前接 - 热磁脱 - FFC (前 --- 电子脱 4.附件(只针 - - 弹簧储能电 -------2. 脱扣单元 - FF (前接 - 热磁脱 - FFC (前 --- 电子脱 4.附件(只针 - - 弹簧储能电 -------2. 脱扣单元 - FF (前接 - 热磁脱 - FFC (前 --- 电子脱 4.附件(只针 - - 弹簧储能电 -------2. 脱扣单元 - FF (前接 - 热磁脱 - FFC (前 --- 电子脱 4.附件(只针 - - 弹簧储能电 -------2. 脱扣单元 - FF (前接 - 热磁脱 - FFC (前 --- 电子脱 4.附件(只针 - - 弹簧储能电 -------2. 脱扣单元 - FF (前接 - 热磁脱 - FFC (前 --- 电子脱 4.附件(只针 - - 弹簧储能电 -------2. 脱扣单元 - FF (前接 - 热磁脱 - FFC (前 --- 电子脱 4.附件(只针 - - 弹簧储能电 -------。

ABB的S塑壳断路器技术样本ABB是全球工业自动化领域的领导者之一、其S塑壳断路器技术样本是ABB在低压电气领域的核心产品之一，具有多项独特的技术优势和优质的产品性能。

S塑壳断路器是ABB的一种低压电气开关设备，被广泛应用于住宅、商业和工业领域，用于保护电路免受过载、短路和地故障等故障状态的损害。

下面将详细介绍ABBS塑壳断路器技术样本的特点。

首先，ABB的S塑壳断路器采用了最先进的技术，使其具有出色的性能和可靠性。

该断路器采用了双断点弧尽头设计，可以有效地打破电弧，并且可以在较短的时间内实现断路操作，确保电路在故障时迅速切断，减少对电气设备的损害。

其次，ABB的S塑壳断路器具有高断开能力和热稳定性。

该断路器设计了特殊的磁力机构，可以在短时间内实现高电流断开操作，保护电路免受过载和短路的损害。

同时，断路器还配备了优质的热稳定材料，使其在高温环境下工作时保持良好的性能，并确保其长期的可靠性。

第三，S塑壳断路器还具有灵活性和易于安装。

该断路器的设计结构紧凑，占用空间小，适用于各种安装环境。

断路器还具有标准化的组件设计，可以方便地进行组装和更换。

此外，S塑壳断路器还具有多种额定电流和断路容量的选项，以满足不同电气系统的需求。

另外，ABB的S塑壳断路器还具有完善的保护功能。

除了基本的短路保护和过载保护外，断路器还配备了不同类型的保护装置，如过电压保护、接地保护和短路开关等。

这些保护装置可以有效地提高电气系统的安全性和可靠性，减少故障的发生。

总的来说，ABB的S塑壳断路器技术样本是一种高性能、可靠、灵活和易于安装的低压电气设备。

其独特的设计和优质的产品性能，使其在低压电气保护领域具有广泛的应用前景。

无论是在住宅、商业还是工业领域，ABB的S塑壳断路器都可以提供可靠的电气保护，确保电路的安全运行。

mccb塑壳断路器参数
MCCB塑壳断路器是一种常见的低压电气设备，广泛应用于电力系统、工矿企业、建筑楼宇等领域。

以下是一些常见的MCCB塑壳断路器参数：
1. 额定电压：指断路器能够承受的最大电压值，通常以千伏（kV）为单位，如24V、44V、69V等。

2. 额定电流：指断路器在正常工作状态下能够通过的最大电流值，通常以安培（A）为单位，如10A、16A、25A等。

3. 额定短时耐受电流：指断路器在短时间内能够承受的最大电流值，通常以千安（kA）为单位，如10kA、20kA、31.5kA等。

4. 额定短路持续时间：指断路器在短路状态下能够持续工作的最大时间，通常以毫秒（ms）为单位，如25ms、50ms、80ms等。

5. 极数：指断路器有多少个电极，如单极、双极、三极等。

6. 额定短时耐受电流频率：指断路器在短时间内能够承受的最大电流频率，通常以赫兹（Hz）为单位，如50Hz、60Hz等。

7. 额定峰值耐受电流：指断路器在最大峰值下能够承受的电流值，通常以安培（A）为单位，如100A、200A、400A等。

需要注意的是，不同品牌和型号的MCCB塑壳断路器参数可能有所不同，具体参数应根据产品说明书或技术手册进行确认。

同时，在选择和使用MCCB塑壳断路器时，应根据实际需求和应用场景选择合适的参数和规格，并严格按照操作规程进行安装、调试和维护，确保设备的安全运行和可靠性。

塑壳断路器的选用1.引言塑料外壳式断路器以下简称MCCB，作为低压配电系统和电动机庇护回路中的过载、短路庇护电器，是应用极广的产品。

随着现代科技水平的不断进展，新技术、新工艺、新材料不断出现，断路器的生产工艺及各种材质不断改进，使断路器的性能有了很大的提高，除国际知名品牌，如ABB、施耐德外，国内一些公司也不甘落后，自行开发、研制或引进国外先进技术，并加以消化、汲取，也向市场推出了成熟了的产品如常熟开关厂的CMl、天津低压开关厂TM30等。

这类产品具有零飞弧、高分断、大容量、进出线方向可以互换、智能型、四极、内部附件结构模块化、安装积木化、体积小型化等特点。

实现了MCCB所需的选择性庇护功能和多种辅助功能，并带有通信接口，使低压配电系统实现自动化和组网成为可能；降低了低压成套配电装置的动、热稳定性的要求；缩小了成套配电装置的体积；大大地提高了供配电系统和设备运行的可靠性。

然而，日前在一些电气设计方案中，对MCCB的正确合理选用并不尽人意，往往忽略了所选厂家的MCCB规格、型号、附件等其它电气参数，特殊是对一些新型MCCB的电气参数理解不透，标注不全、应用类别、使用场合及用途等考虑不周。

选用了不合适的MCCB，导致成套厂订货困难，庇护的选择性变差，灵敏性，合理性不符合设计规范要求，不但使MCCB 没有物尽所用，反而造成了浪费，降低了配电系统的可靠性，影响了工矿公司的生产和人们的生活。

为此，本文结合有关MC;CB的常用参数和国家标准谈谈本身对MCCB正确选用的一些看法。

2.断路器的常用基本相关符号其合义及彼此之间的关系Inm;;断路器壳架等级电流A，它所指的含义是本断路器内所能安装的最大开关及脱扣器电流值。

In;;断路器的额定电流A，它所指的含义是该断路器内选用的额定热动型脱扣器电流值，在不可调固定式热脱扣器中In=Ir1。

Ir1;;断路器的长延时整定电流A，它所指的含义是该断路器的过载庇护脱扣器所整定的电流值。
